ОБЩИЕ ДАННЫЕ

Наименование деталей

01C

01C-9

Наименование деталей

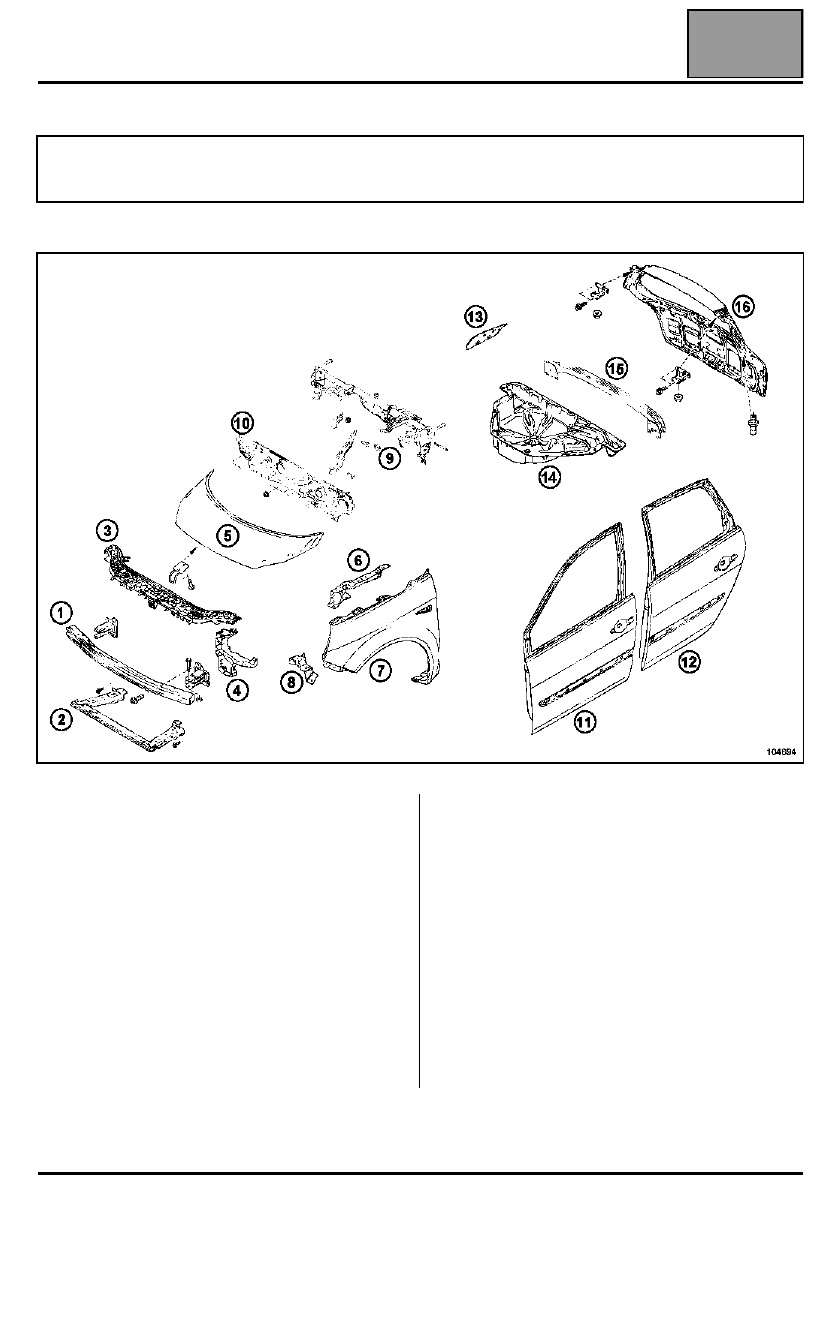

СЪЕМНЫЕ ДЕТАЛИ КУЗОВА

* Методика остается той же, но различаются размерами детали для автомобиля Sc

énic long.

Примечание:
Для облегчения поиска все главы указаны напротив каждой детали, чтобы можно было быстро обратиться
к соответствующей главе.

1

Крайняя передняя поперечина (41A-A)

2

Опорная поперечина радиатора (41A-B)

3

Центральная часть передней панели кузова
(42A-D)

4

Боковая часть передней панели кузова
(42A-D)

5

Капот (48A-A)

6

Кронштейн верхнего крепления переднего
крыла (42A-B)

7

Переднее крыло (42A-A)

8

Кронштейн нижнего крепления переднего
крыла (42A- C)

9

Поперечина приборной панели (42A-Q)

10

Пластина щитка передка (42A-R)

11

Передняя боковая дверь (47A-A)

12

Задняя боковая дверь* (47A-C)

13

Крышка люка наливной горловины
топливного бака (47A-E)

14

Задняя секция задней части пола (41D-C)

15

Крайняя задняя поперечина (41D-A)

16

Дверь задка (48A-B)

Издание 2-е

ЭУР

36B

ЭУР

№ Vdiag: 04, 06, 08 и 0C

Диагностика - Конфигурации

и программирование

SC001: КАЛИБРОВКА ЭБУ

УКАЗАНИЯ

Данное программирование выполняется после замены ЭБУ ЭУР.

ВАЖНОЕ ЗАМЕЧАНИЕ:
Выберите степень усиления из 5 степеней, предусмотренных в ЭБУ.
По умолчанию ЭБУ поставляется со степенью усиления "0".
Несоответствующая степень усиления может ухудшить характеристики усилителя рулевого
управления.

Команда SC001 позволяет определить характеристики автомобиля.
Степень усиления выбирается с учетом следующих характеристик:
– Тип автомобиля:
Хэтчбек (B84)
Седан (L84)
3-дверное купе (C84)
Универсал (K84)
Кабриолет (E84)
Минивэн "

Scénic" (J84)

Длиннобазный минивэн "

Scénic" (R84)

– Диаметр дисков колес: 15 дюймов, 16 дюймов, 17 и более дюймов
– Модели двигателя и тип коробки передач: K9K, K4J, K4M, F4R, F4R с турбонаддувом (165 и 225 л. с.),

F9Q, M9R с автоматической или механической коробкой передач.

ПРОЦЕДУРА КАЛИБРОВКИ:
– Подключите диагностический прибор и выберите в меню электроусилитель рулевого управления (ЭУР),
– выберите команду SC001 "Калибровка ЭБУ",
– выполните конфигурацию ЭБУ в соответствии с характеристиками автомобиля,
– выйдите из режима диагностики, не выключая прибор (просто закройте приложение),
– выключите зажигание,
– выждите 15 с до окончания фазы самопитания ЭБУ, затем снова запустите двигатель,
– убедитесь, что, считывая, конфигурация соответствует желаемой калибровке:

LC005 или ET026 "Калибровка ЭБУ".

Издание 2-е

36B-14

КОММУТАЦИОННЫЙ БЛОК В САЛОНЕ

Диагностика - Интерпретация команд

87B

87B-191

№ Vdiag: 44

СИСТЕМА "АВТОМОБИЛЬ БЕЗ КЛЮЧА" - ДОСТУП В АВТОМОБИЛЬ

AC020

СИГНАЛЬНАЯ ЛАМПА ВЫКЛЮЧАТЕЛЯ ЦЕНТРАЛЬНОГО ЗАМКА

УКАЗАНИЯ

Не должно быть присутствующих или запомненных неисправностей.
Данная команда обеспечивает проверку электропитания кнопки ЦЗ.
Действие команды продолжается 7 секунд.

Встроенная в выключатель центрального замка не сигнальная лампа не загорится при исполнении
команды.

Проверьте состояние и надежность соединения разъема выключателя центрального замка.
При необходимости устраните неисправность.

Проверьте наличие "массы" на контакте 5 разъема выключателя центрального замка.
При необходимости устраните неисправность.

Убедитесь при выполнении команды в наличии + 12 В на контакте 5 разъема выключателя
центрального замка.
Если напряжение имеется, замените выключатель.

Проверьте состояние и надежность соединения разъема PE2 со стороны ЦЭКБС.
При необходимости устраните неисправность.

Проверьте отсутствие обрывов и короткого замыкания в цепи:

Выключатель запуска двигателя контакт 5

 Контакт 14 40-контактного разъема

PE2 ЦЭКБС

При необходимости устраните неисправность.

Если неисправность сохраняется, обратитесь в службу технической поддержки Techline.

ПОСЛЕ

УСТРАНЕНИЯ

НЕИСПРАВНОСТИ

Повторите диагностику системы.
Удалите информацию о неисправностях из памяти.
Обработайте другие возможные неисправности.

UCH B/C 84 version 2

МЕХАНИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ

Ремонт коробки передач

21

21-17

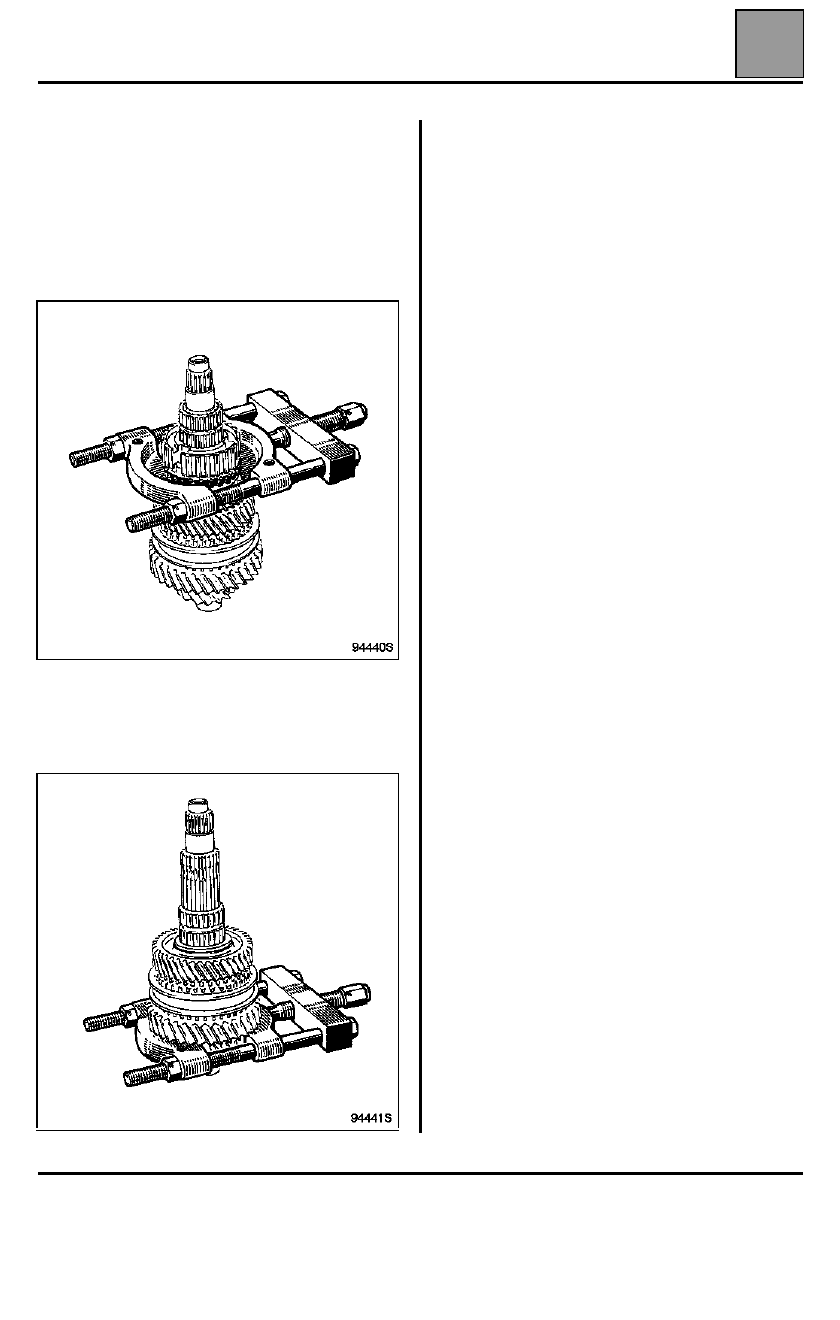

Снятие шестерен

Втулки под шестернями 2-й, 3-й, 4-й передачи
установлены с натягом. При сборке они должны
систематически заменяться.

С помощью пресса снимите сборку "кольцо,
ступица и шестерня 3-ей передачи ". Опирайтесь
при этом на зубцы муфты шестерни 3-ей передачи .

С помощью пресса снимите сборку "втулки и
шестерни 1-й и 2-й передач, ступица, зубчатая
муфта". Опирайтесь при этом на шестерню 1-ой
передачи.

Проверка деталей

Зубцы шестерен и муфт не должны быть слишком
изношенными и не должны иметь никаких
зазубрин.

Кроме того, убедитесь, что на поверхностях валов
и внутренних поверхностях шестерен нет следов
трения или чрезмерного износа.

Рекомендуется пометить положение зубчатых
муфт относительно ступиц.
