МЕХАНИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ

Ремонт коробки передач

21

21-33

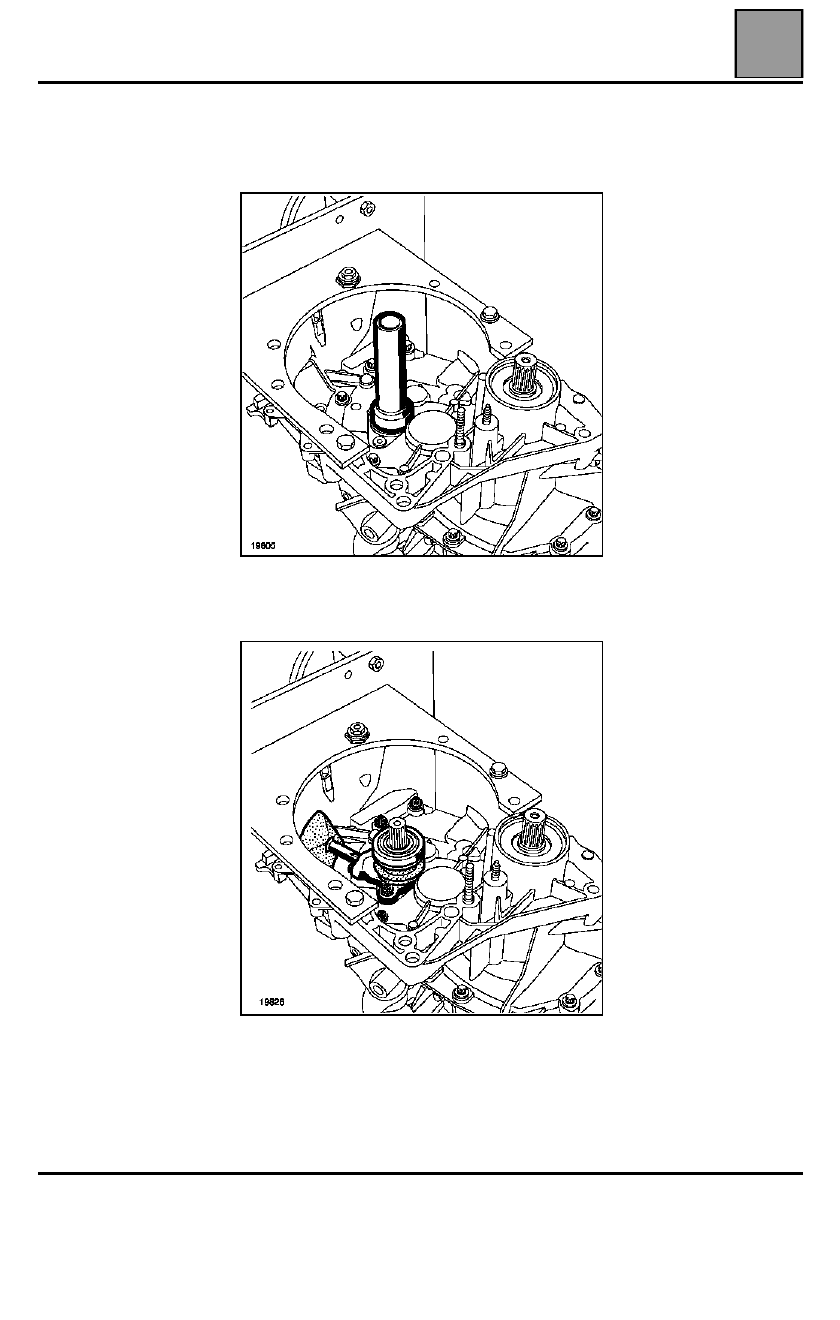

Установите уплотнительное кольцо вала
сцепления с помощью B. Vi. 1601 (для коробки
передач JR).

Установите рабочий цилиндр привода выключения
сцепления и затяните болты моментом 2,1 даН.м.

19805

19826

МЕХАНИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ

Ремонт коробки передач

21

A

21-34

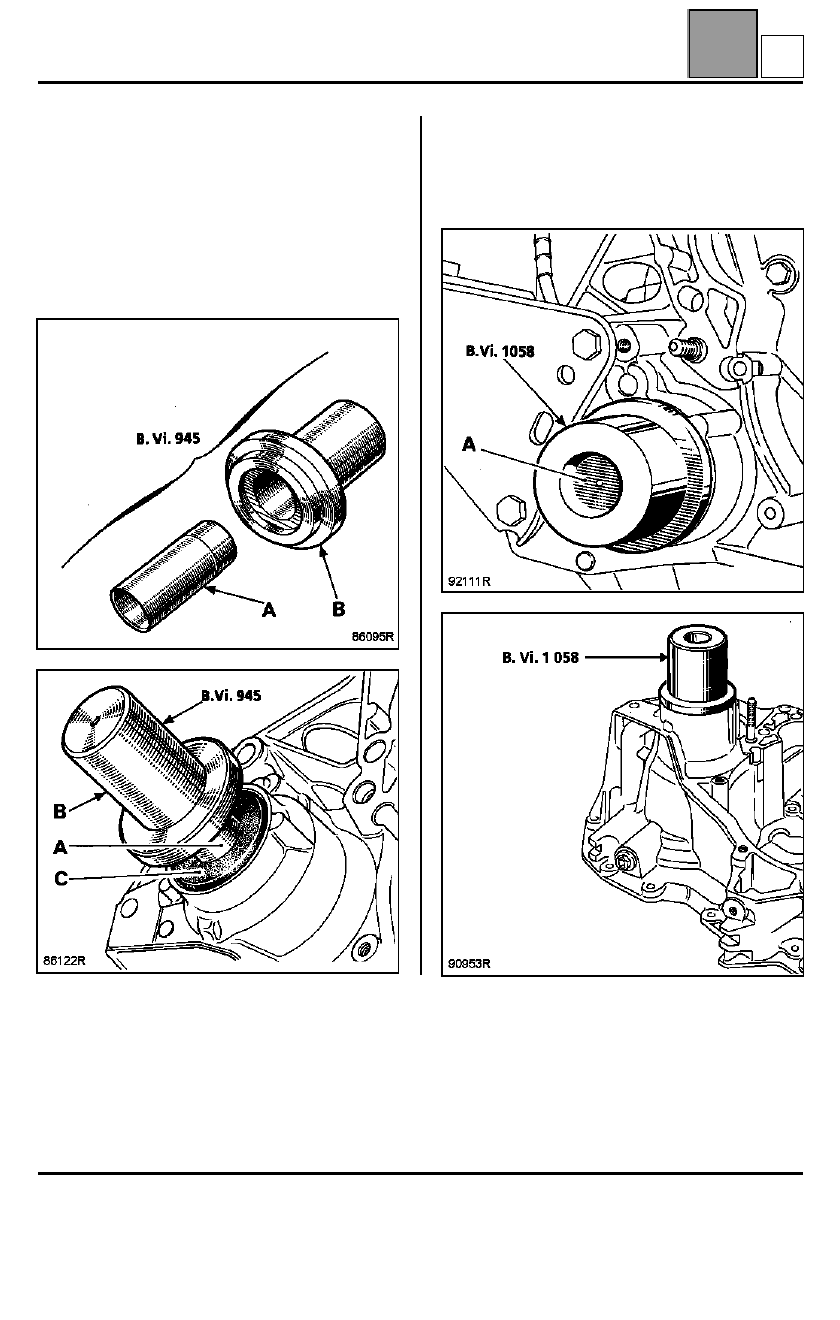

Установите манжету выходного вала
дифференциала с помощью B. Vi. 945 для коробки
передач JH, и B. Vi. 1058 для коробки передач JR.

КОРОБКА ПЕРЕДАЧ JH

Поставьте смазанную маслом предохранительную
втулку (A) на планетарную передачу и наденьте
смазанную маслом манжету (C) с помощью
приспособления (B).

КОРОБКА ПЕРЕДАЧ JR

Поставьте предохранительную втулку (A) B. Vi. 945
на планетарную передачу и наденьте смазанную
маслом манжету с помощью B. Vi. 1058.

Руководство по ремонту

Механическая коробка передач

Привод заднего моста

По устройству коробки передач

обращайтесь к руководству по ремонту

коробок передач JB - JC

Тип

Модель

автомобиля

JC7

Scénic RX4

77 11 298 953

"Методы ремонта, рекомендуемые изготовителем в настоящем документе,
соответствуют техническим условиям, действительным на момент составления
руководства.

В случае внесения конструктивных изменений в изготовление деталей, узлов,
агрегатов автомобиля данной модели, методы ремонта могут быть также
соответственно изменены".

Февраль 2001

Все авторские права принадлежат Renault.

EDITION RUSSE

Воспроизведение или перевод, в том числе частичные, настоящего документа,
равно как и использование системы нумерации запасных частей, запрещены без
предварительного письменного разрешения Renault.

© RENAULT 2001

ЭУР

36B

ЭУР

№ VDIAG: 0C

Диагностика - Конфигурации

и программирование

CF092: Алгоритм коррекции увода

УКАЗАНИЯ

Процедура, выполняемая только с версией программного обеспечения
диагностики Vdiag 0С.
Конфигурация CF092 позволяет уточнить коррекцию увода в зависимости от
склонности автомобиля к уводу, замеченной пользователем.

ВАЖНОЕ ЗАМЕЧАНИЕ:
– Перед выполнением конфигурирования проверьте состояние шин и давление в них, а также состояние

шарнирных соединений передней подвески и углы установки передних колес.

Алгоритм коррекции увода соответствует положительной или отрицательной величине поправки,
позволяющей скорректировать увод автомобиля в соответствующую сторону.

Процедура калибровки:
– подключите диагностический прибор,
– откройте сеанс диагностики рулевого управления с электроусилителем,
– выберите конфигурацию CF092 "алгоритм коррекции увода",
– укажите в конфигурации ЭБУ нужный алгоритм коррекции увода. Этот алгоритм зависит от поведения

автомобиля:

– "Слабый увод влево": Усилитель рулевого управления компенсирует Слабый увод автомобиля

Влево

– "Слабый увод вправо": Усилитель рулевого управления компенсирует Слабый увод

автомобиля Вправо

– "Сильный увод влево": Усилитель рулевого управления компенсирует Сильный увод

автомобиля Влево

– "Сильный увод вправо": Усилитель рулевого управления компенсирует Сильный увод

автомобиля Вправо

– "НОЛЬ": Усилитель рулевого управления компенсирует очень слабый увод автомобиля Влево

или Вправо

– выйдите из режима диагностики, не выключая прибор (просто закройте приложение),
– выключите зажигание и обязательно выждите 15 секунд,
– вернитесь в режим диагностики рулевого управления с электроусилителем,
– проверьте конфигурацию, выведенную прибором, и убедитесь, что она задана правильно (LC009).

LC009: Алгоритм коррекции увода

"Слабый увод влево": Усилитель рулевого управления компенсирует Слабый увод автомобиля Влево
"Слабый увод вправо": Усилитель рулевого управления компенсирует Слабый увод автомобиля
Вправо
"Сильный увод влево": Усилитель рулевого управления компенсирует Сильный увод автомобиля
Влево
"Сильный увод вправо": Усилитель рулевого управления компенсирует Сильный увод автомобиля
Вправо
"НОЛЬ": Усилитель рулевого управления компенсирует очень слабый увод автомобиля Влево или
Вправо

Если алгоритм коррекции не соответствует наблюдаемому уводу автомобиля, измените конфигурацию с
помощью команды CF092.

Издание 2-е

36B-16
