Puerta lateral delantera: Reglaje

B85 o C85

47A

Reglar los juegos de aspecto con la puerta trasera.

Apretar al par los tornillos de fijación de las bisa-
gras en el pie delantero (21 N.m).

Colocar la aleta delantera (consultar 42A, Estructu-
ra superior delantera, Aleta delantera: Extrac-
ción - Reposición, página 42A-9).

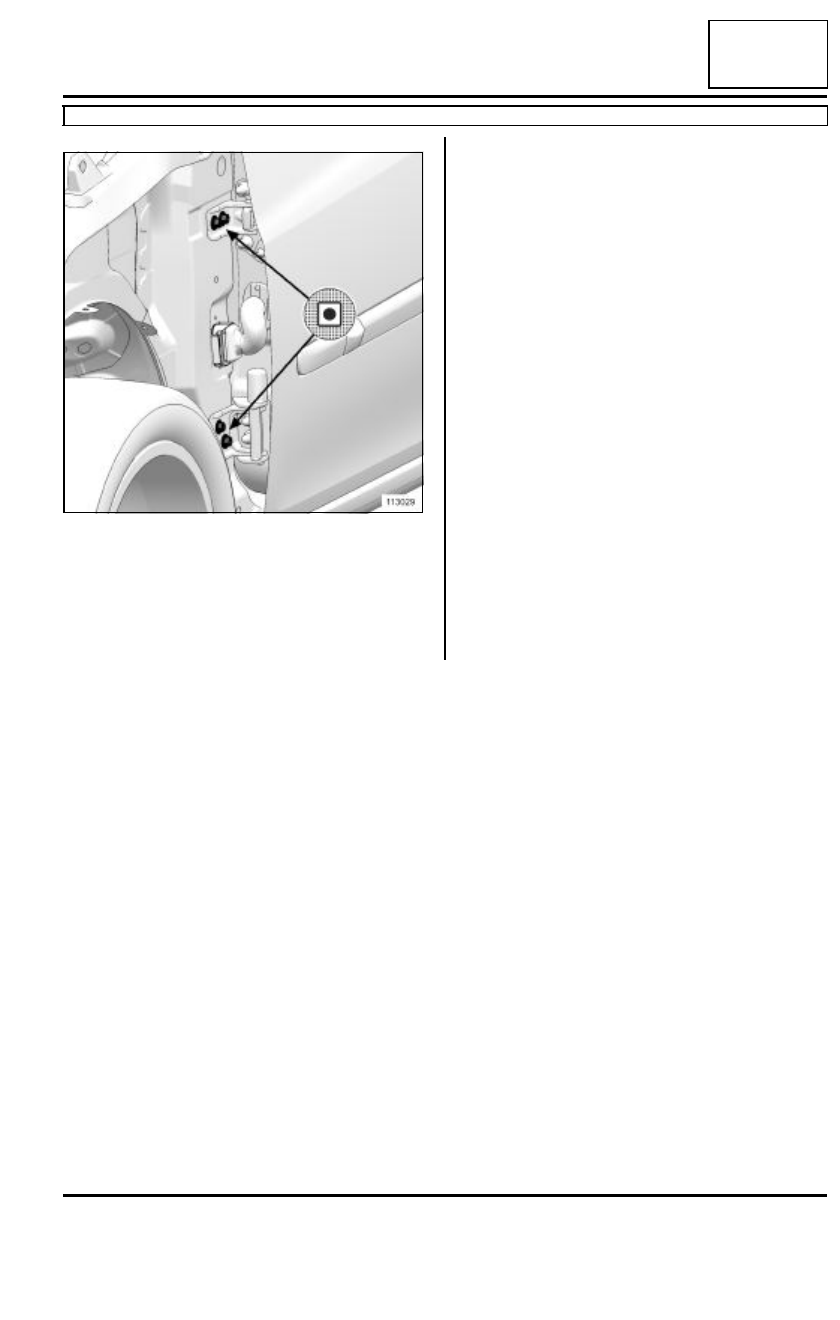

113029

47A

-

16

ABRIENTES LATERALES

Puerta lateral delantera: Desvestido - vestido

B85 o C85

47A

El orden de las operaciones descritas a continuación
es específico para la sustitución de la puerta.

DESVESTIDO

Extraer:

- el guarnecido de la puerta (consultar Guarnecido

de la puerta lateral delantera: Extracción - Re-
posición),

- (consultar Película de estanquidad de la puerta:

Extracción - Reposición),

- el retrovisor exterior (consultar Retrovisor exte-

rior: Extracción - Reposición),

- la corredera del cristal (consultar Corredera del

cristal de la puerta lateral delantera: Extracción
- Reposición),

- el cristal deslizante (consultar Cristal deslizante

de puerta lateral delantera: Extracción - Repo-
sición),

- el mecanismo de elevalunas (consultar Mecanis-

mo del elevalunas eléctrico de puerta lateral
delantera: Extracción - Reposición) o (consultar
Mecanismo del elevalunas manual de puerta la-
teral trasera: Extracción - Reposición),

- la empuñadura exterior (consultar Empuñadura

exterior de puerta: Extracción - Reposición),

- la cerradura de puerta (consultar Cerradura de

puerta lateral delantera: Extracción - Reposi-
ción),

- el cableado eléctrico,

- la banda de protección exterior de puerta (consul-

tar Moldura de la puerta delantera: Extracción -
Reposición),

- el empujador de hueco de la puerta delantera (con-

sultar Empujador de hueco de puerta lateral de-
lantera: Extracción - Reposición).

VESTIDO

Colocar la banda decorativa lateral (consultar Ban-
das decorativas laterales: Extracción - Reposi-
ción).

Colocar:

- el empujador de hueco de la puerta delantera (con-

sultar Empujador de hueco de puerta lateral de-
lantera: Extracción - Reposición),

- el cableado eléctrico,

- la cerradura de puerta (consultar Cerradura de

puerta lateral delantera: Extracción - Reposi-
ción),

- la empuñadura exterior (consultar Empuñadura

exterior de puerta: Extracción - Reposición),

- el mecanismo de elevalunas (consultar Mecanis-

mo del elevalunas eléctrico de puerta lateral
delantera: Extracción - Reposición) o (consultar
Mecanismo del elevalunas manual de puerta la-
teral trasera: Extracción - Reposición),

- el cristal deslizante (consultar Cristal deslizante

de puerta lateral delantera: Extracción - Repo-
sición),

- la corredera del cristal (consultar Corredera del

cristal de la puerta lateral delantera: Extracción
- Reposición),

- el retrovisor exterior (consultar Retrovisor exte-

rior: Extracción - Reposición),

- la película de estanquidad (consultar Película de

estanquidad de la puerta: Extracción - Reposi-
ción),

- el guarnecido de la puerta (consultar Guarnecido

de la puerta lateral delantera: Extracción - Re-
posición),

- la banda de protección exterior de puerta(consultar

Moldura de la puerta delantera: Extracción - Re-
posición).

Nota:

Es posible realizar las operaciones de desvestido
en el vehículo antes de extraer la puerta.

47A

-

17

ABRIENTES LATERALES

Puerta lateral trasera: Descripción general

B85

47A

I - CONCEPCIÓN DEL ELEMENTO

Esta pieza presenta las características siguientes:

- un dedo de indexado (1) para el montaje en fábrica,

- bisagras «atornillada-atornillada» fijadas verticalmen-

te en el pie medio, así como en el cajón de la puerta,

- un tirante de retención de puerta (2) integrado en la

bisagra baja.

Esta pieza es de tipo elemental, sólo cumple la función
de puerta lateral trasera «autoclave», recubre el techo.

II - EXTRACCIÓN - REPOSICIÓN

Cuando las fijaciones de las bisagras de la puerta late-
ral delantera son del tipo «atornillada-atornillada», se-
gún las operaciones que hay que efectuar, se puede
extraer la puerta lateral trasera:

- o bien aflojando las fijaciones del elemento, en el

caso de una sustitución de la puerta lateral trasera,

- o bien con las bisagras extrayendo las fijaciones en el

pie delantero en el caso de una sustitución de carro-
cería.

III - REGLAJE

Se identifican cuatro zonas principal de reglaje:

- reglaje de la zona delantera,

- reglaje de la zona trasera,

- reglaje de la zona alta,

- reglaje de la zona baja.

Comenzar siempre los reglajes por el lado de las arti-
culaciones con el cerradero de la cerradura aflojado y
los topes en su sitio.

1 - Reglaje de la zona delantera:

Reglar el enrasado y el alineamiento con la puerta late-
ral delantera por las fijaciones de las bisagras de la
puerta lateral trasera.

ATENCIÓN

Las informaciones contenidas a continuación des-
criben el método de reparación general para todos
los vehículos con el mismo tipo de concepción para
esta pieza.

Antes de leer estas informaciones generales, ase-
gurarse de que no hay particularidades ligadas al
vehículo. Estas particularidades se precisan si pro-
cede en las otras partes de este subcapítulo que
tratan de la pieza.

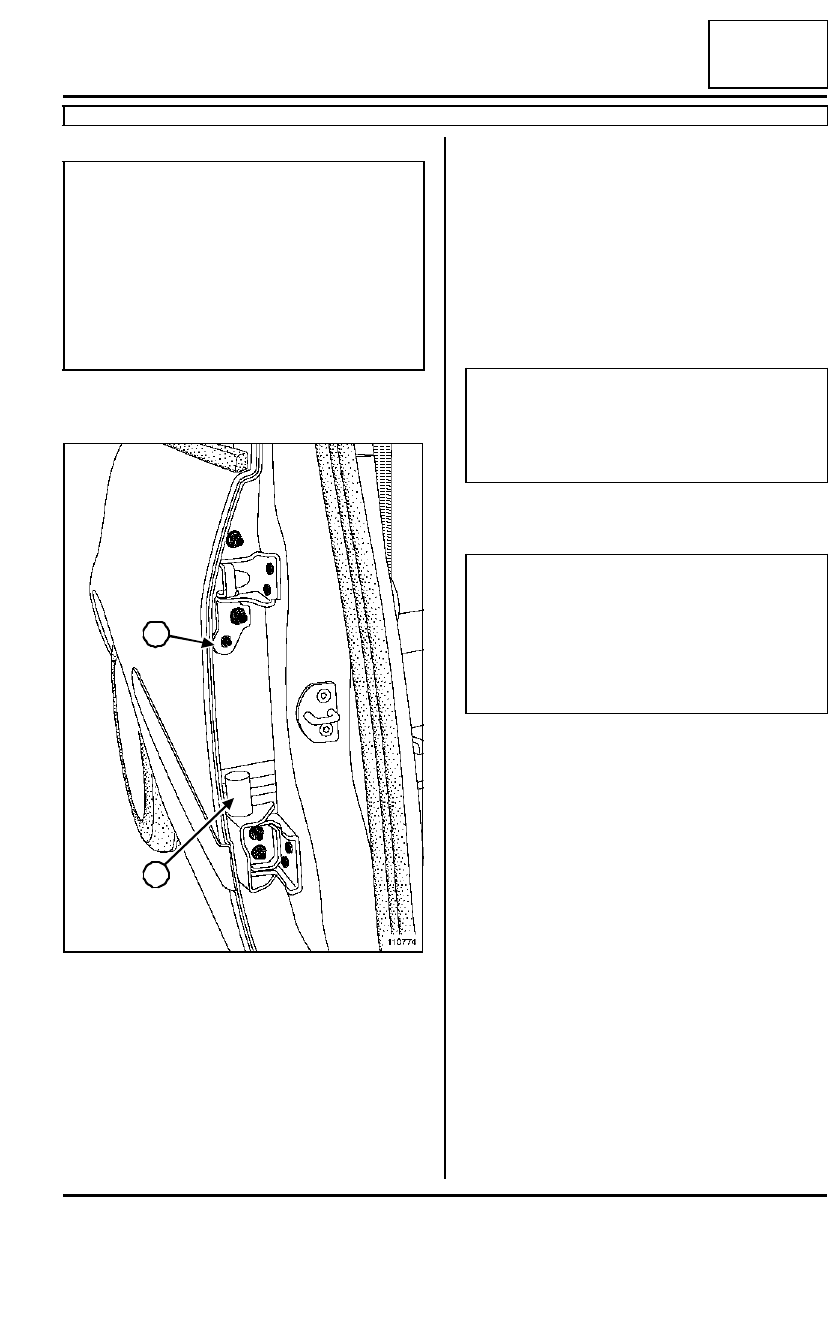

110774

1

2

Nota:

En todos los casos de extracción sin sustitución del
elemento, marcar la posición de las fijaciones antes
de aflojar las fijaciones para evitar los reglajes en la
reposición.

Nota:

La puerta lateral trasera es el primer elemento en
colocarse, por orden de montaje en fábrica de los
elementos desmontables.

Para efectuar su reglaje final, posicionar correcta-
mente todos los demás elementos para que estén
correctamente posicionados.

47A

-

18

ABRIENTES LATERALES

Puerta lateral trasera: Descripción general

B85

47A

2 - Reglaje de la zona trasera:

Reglar el enrasado y el alineamiento con la aleta trase-
ra así como la dureza de cierre por las fijaciones del
cerradero.

3 - Reglaje de la zona alta:

Reglar el enrasado y el alineamiento con el techo, la
custodia por las fijaciones de las bisagras de la puerta
lateral trasera.

4 - Reglaje de la zona baja:

Reglar el enrasado y el alineamiento con la parte infe-
rior de la carrocería por las fijaciones de las bisagras
de la puerta lateral trasera.

Nota:

Sustituir el dedo de indexado por un tornillo de diá-
metro equivalente, para permitir el reglaje de la
puer ta lateral trasera.

Desmontar el guarnecido del pie medio para acce-
der a las fijaciones de las bisagras por el interior.

IMPORTANTE

En este caso buscar el equilibrio entre la dureza de
cierre y el enrasado trasero de la puerta lateral tra-
sera dando prioridad al cierre de forma que se
guarde una presión suficiente de la puerta lateral
sobre la junta para evitar toda holgura de la parte
trasera de la puerta.
