Renault Clio. Manual - parte 434

47A

-

7

ABRIENTES LATERALES

Estructura del vehículo parte lateral: Descripción

B85 o C85

47A

(12)

Forro del montante de vano.

(consultar  43A, Estructura
superior lateral, Forro del
montante del vano del para-
brisas: Descripción, página
43A-18)

HLE

1,4

(13)

Refuerzo de viga delantera

(consultar  43A, Estructura
superior lateral, Forro del
montante del vano del para-
brisas: Descripción, página
43A-18)

HLE

1,2

(14)

Forro de viga

(consultar  43A, Estructura
superior lateral, Forro de
viga: Descripción, página
43A-48)

0,95

(15)

Travesaño central de techo

(consultar 45A, Altos de car-

rocería,  T r avesaño central
d e  t e cho: Descripción,
página 45A-13)

THLE

1,8

(16)

Travesaño delantero de techo

(consultar 45A, Altos de car-

rocería,  Travesaño delan-
tero de techo: Descripción
general, página 45A-11)

0,65

(17)

Techo

(consultar 45A, Altos de car-
rocería, Techo: Descripción,
página 45A-7)

0,75

(18)

Travesaño trasero de techo

(consultar 45A, Altos de car-

rocería,  Travesaño trasero
d e  t e cho: Descripción,
página 45A-16)

HLE

0,95

Número

Designación

Clasificación

Natura-
leza

Espesor

47A

-

8

ABRIENTES LATERALES

Puerta lateral delantera: Descripción general

B85 o C85

47A

I - CONCEPCIÓN DEL ELEMENTO

Esta pieza presenta las características siguientes:

- un dedo de indexado (1) para el montaje en fábrica,

- bisagras «atornillada-atornillada» fijadas verticalmen-

te en el pie delantero, así como en el cajón de la puer-

ta,

- un tirante de retención de puerta (2) integrado en la

bisagra baja.

Esta pieza es de tipo elemental, sólo cumple la función
de puerta lateral delantera «autoclave», recubre el
techo.

II - EXTRACCIÓN - REPOSICIÓN

Cuando las fijaciones de las bisagras de la puerta late-
ral delantera son del tipo «atornillada-atornillada», se-
gún las operaciones que hay que efectuar, es posible
extraer la puerta lateral delantera:

- o bien aflojando las fijaciones del elemento en el caso

de una sustitución de la puerta lateral delantera,

- o bien con las bisagras extrayendo las fijaciones en el

pie delantero en el caso de una sustitución de carro-
cería.

III - REGLAJE

Se identifican cuatro zonas principal de reglaje:

- reglaje de la zona delantera,

- reglaje de la zona trasera,

- reglaje de la zona alta,

- reglaje de la zona baja.

Comenzar siempre los reglajes por el lado de las arti-
culaciones con el cerradero de la cerradura aflojado y
los topes en su sitio.

1 - Reglaje de la zona delantera:

Reglar el enrasado y el alineamiento con la aleta de-
lantera por las fijaciones de las bisagras de la puerta
lateral delantera.

ATENCIÓN

Las informaciones contenidas a continuación des-
criben el método de reparación general para todos
los vehículos con el mismo tipo de concepción para
esta pieza.

Antes de leer estas informaciones generales, ase-
gurarse de que no hay particularidades ligadas al
vehículo. Estas particularidades se precisan si pro-
cede en las otras partes de este subcapítulo que
tratan de la pieza.

110729

1

2

Nota:

En todos los casos de extracción sin sustitución del
elemento, marcar la posición de las fijaciones antes
de aflojar las fijaciones para evitar los reglajes en la
reposición.

Nota:

La puerta lateral delantera es el elemento situado
tras la puerta lateral trasera, por orden de montaje
en fábrica de los elementos desmontables.

Para efectuar su reglaje final, posicionar correcta-
mente todos los demás elementos para que estén
correctamente posicionados.

47A

-

9

ABRIENTES LATERALES

Puerta lateral delantera: Descripción general

B85 o C85

47A

2 - Reglaje de la zona trasera

Reglar el enrasado y el alineamiento con la puerta late-
ral trasera así como la dureza de cierre por las fijacio-
nes del cerradero.

3 - Reglaje de la zona alta

Reglar el enrasado y el alineamiento con el techo y el
montante del vano de parabrisas por las fijaciones de
las bisagras de la puerta lateral delantera.

4 - Reglaje de la zona baja

Reglar el enrasado y el alineamiento con la parte infe-
rior de la carrocería por las fijaciones de las bisagras
de la puerta lateral delantera.

Nota:

Sustituir el dedo de indexado por un tornillo de diá-
metro equivalente, para permitir el reglaje de la
puer ta lateral delantera.

IMPORTANTE

En este caso buscar el equilibrio entre la dureza de
cierre y el enrasado trasero de la puerta lateral
delantera dando prioridad al cierre de forma que se
guarde una presión suficiente de la puerta lateral
sobre la junta para evitar toda holgura de la parte
trasera de la puerta.

47A

-

10

ABRIENTES LATERALES

Puerta lateral delantera: Extracción - Reposición

B85 o C85

47A

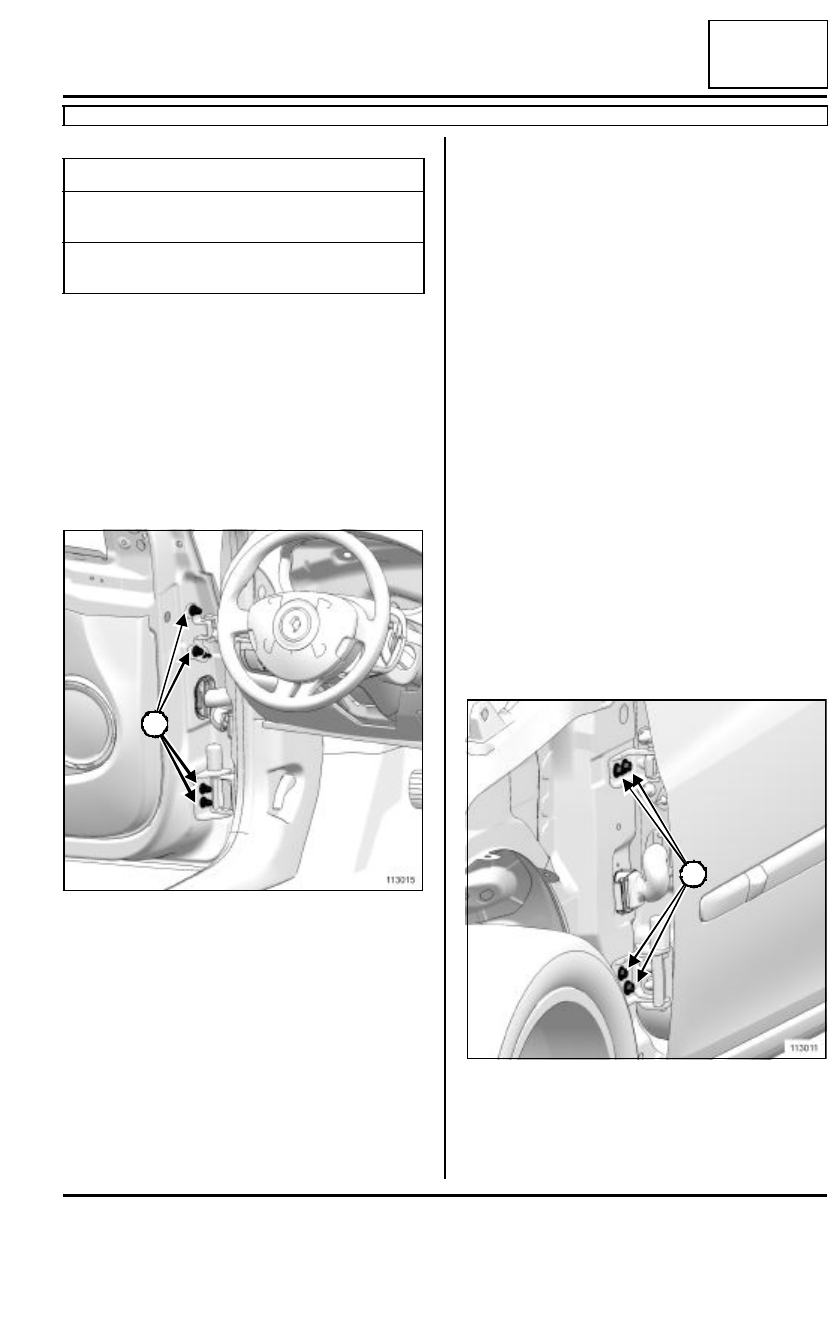

I - EXTRACCIÓN SIN LAS BISAGRAS

1 - ETAPA DE PREPARACIÓN PARA LA
EXTRACCIÓN

Desconectar el conector de alimentación del cablea-
do eléctrico de la puerta.

2 - ETAPA DE EXTRACCIÓN DE LA PIEZA
ESTUDIADA

Extraer:

- las tuercas (1) de fijación de la puerta,

- la puerta.

II - REPOSICIÓN SIN LAS BISAGRAS

1 - ETAPA DE REPOSICIÓN DE LA PIEZA
ESTUDIADA

Colocar:

- la puerta,

- las tuercas (1) de fijación de la puerta.

Reglar los juegos y enrasados de la puerta (consul-
tar 47A, Abrientes laterales, Puerta lateral delan-
tera: Reglaje, página 47A-12).

Apretar al par las tuercas de fijación de la puerta
(21 N.m).

2 - ETAPA FINAL

Conectar el conector de alimentación del cableado
eléctrico.

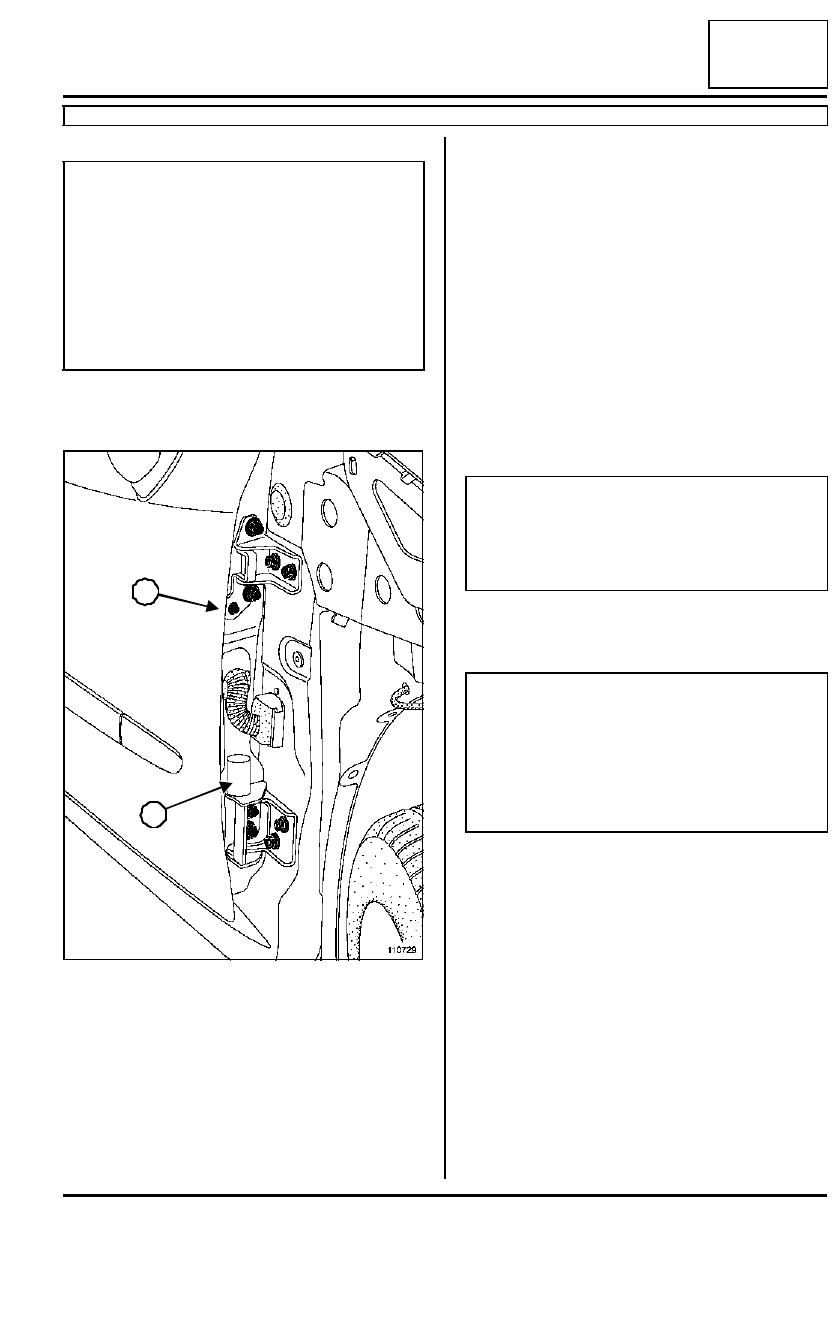

III - EXTRACCIÓN CON LAS BISAGRAS

1 - ETAPA DE PREPARACIÓN PARA LA
EXTRACCIÓN

Extraer la aleta delantera (consultar 42A, Estructu-
ra superior delantera,  Aleta delantera: Extrac-
ción - Reposición, página 42A-9).

Desconectar el conector de alimentación del cablea-
do eléctrico de la puerta.

2 - ETAPA DE EXTRACCIÓN DE LA PIEZA
ESTUDIADA

Extraer:

- los tornillos (2) de fijación de las bisagras,

- la puerta.

Pares de apriete

m

tuercas de fijación de la
puer ta

21 N.m

tornillos de fijación de
las bisagras

21 N.m

113015

1

1

113011

2
