47A

-

11

ABRIENTES LATERALES

Puerta lateral delantera: Extracción - Reposición

B85 o C85

47A

IV - REPOSICIÓN CON LAS BISAGRAS

1 - ETAPA DE REPOSICIÓN DE LA PIEZA
ESTUDIADA

Colocar:

- la puerta,

- los tornillos (2) de fijación de las bisagras.

Reglar los juegos y enrasados de la puerta (consul-
tar 47A, Abrientes laterales, Puerta lateral delan-
tera: Reglaje, página 47A-12).

Apretar al par los tornillos de fijación de las bisa-
gras  (21 N.m).

2 - ETAPA FINAL

Conectar el conector de alimentación del cableado
eléctrico.

Colocar la aleta delantera (consultar 42A, Estructu-
ra superior delantera, Aleta delantera: Extrac-
ción - Reposición, página 42A-9).

47A

-

12

ABRIENTES LATERALES

Puerta lateral delantera: Reglaje

B85 o C85

47A

VALOR DE REGLAJE

Para cualquier información sobre los valores de re-
glaje de la puerta lateral delantera, (consultar Jue-
gos de aspecto del vehículo: Valor de reglaje).

REGLAJE

El reglaje de la puerta se efectúa según dos posibili-
dades:

- por las fijaciones en el cajón de la puerta (reglaje

del enrasado),

- por las fijaciones en el pie delantero (reglaje de los

juegos de aspecto): esta operación requiere la ex-
tracción de la aleta delantera.

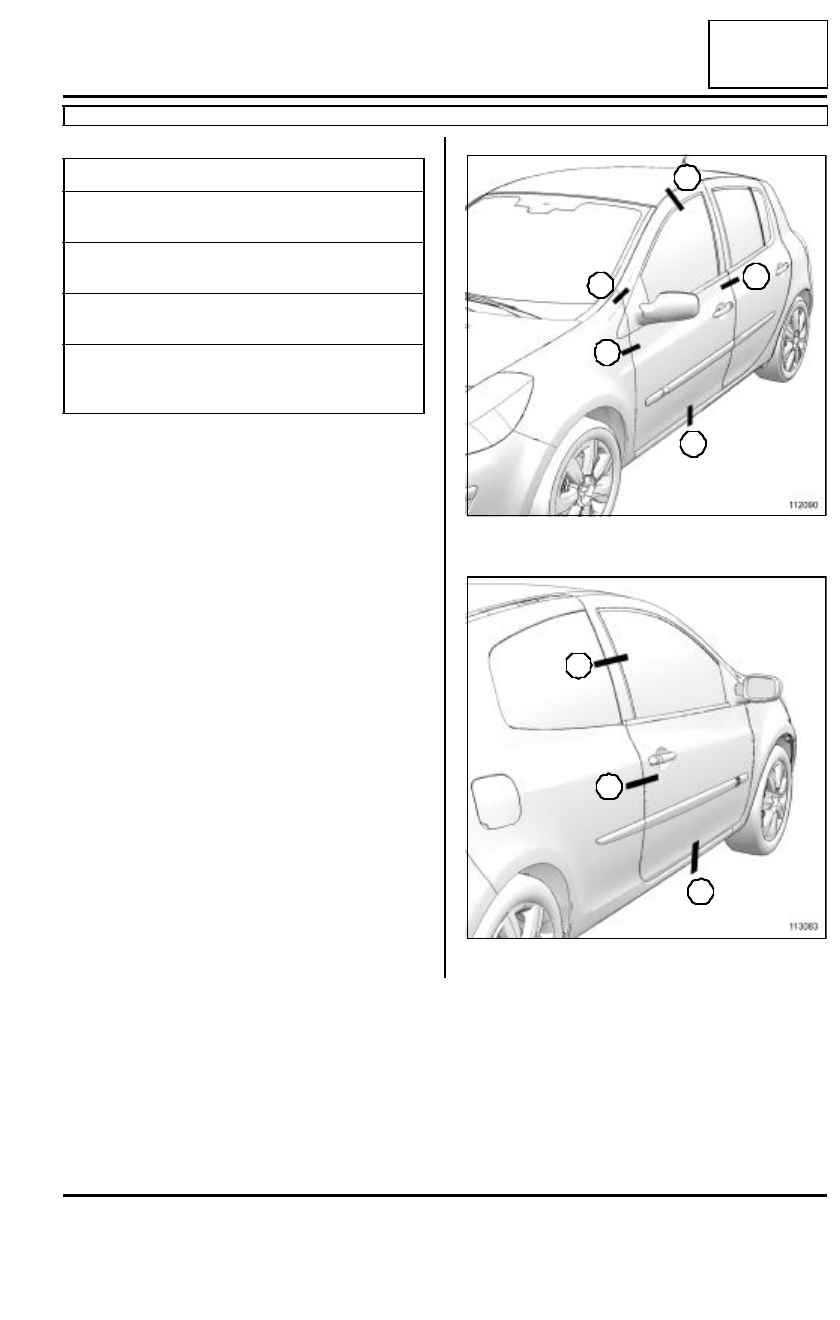

Versión 5 puertas

Versión 3 puertas

Respetar el orden de reglaje.

Pares de apriete

m

columnetas en el cajón
de la puerta

13 N.m

tornillo de indexado en
el cajón de la puerta

13 N.m

tuercas de fijación del
cajón de la puerta

21 N.m

tornillos de fijación de
las bisagras en el pie
delantero

21 N.m

112090

113083

5

4

3

2

1

3

2

1

47A

-

13

ABRIENTES LATERALES

Puerta lateral delantera: Reglaje

B85 o C85

47A

I - REGLAJE DEL ENRASADO CON LA ALETA
DELANTERA Y LA PUERTA TRASERA

Quitar las tuercas (6) de fijación del cajón de la puer-
ta.

Aflojar las columnetas y el tornillo (7) de indexado.

109496

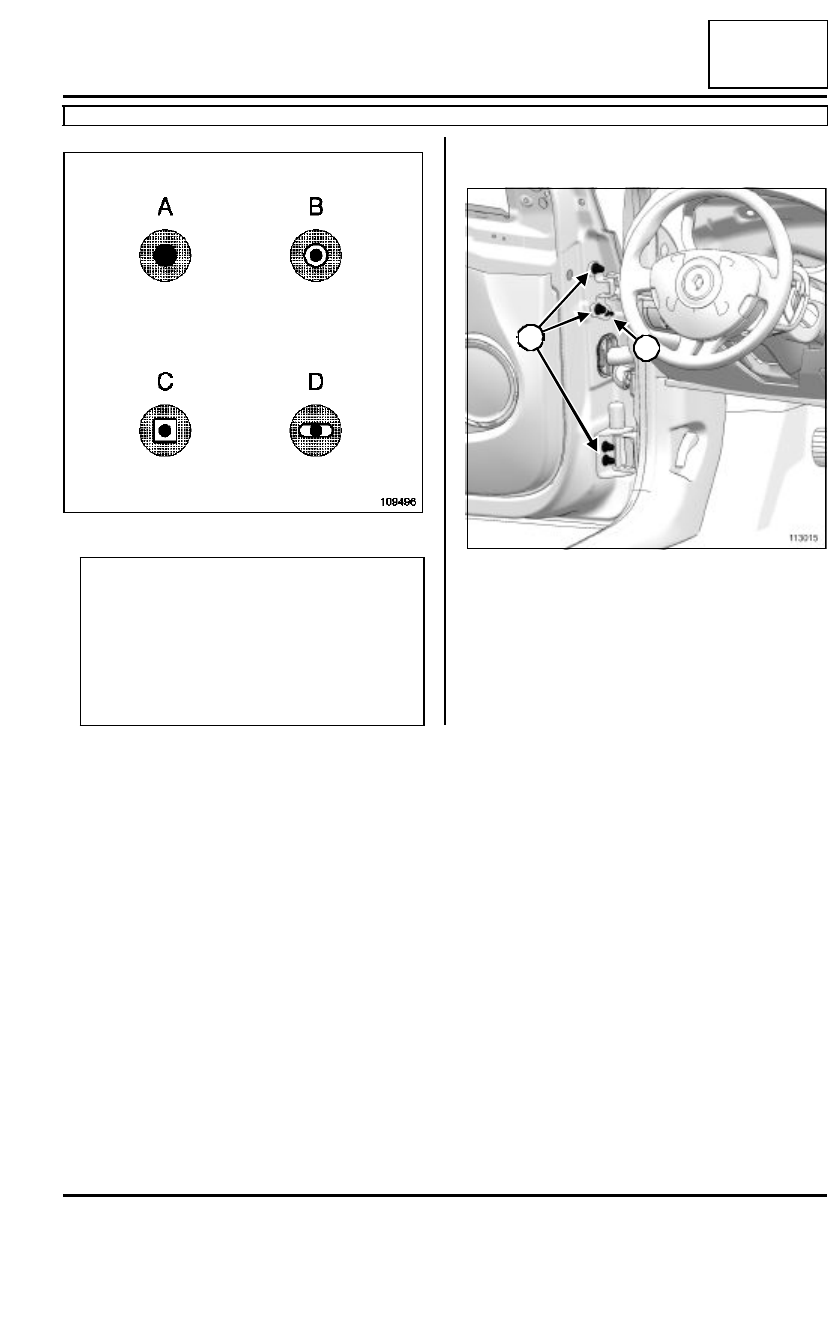

Los símbolos A, B, C y D representan las posibi-
lidades de reglaje.

El punto negro en el centro simboliza el cuerpo
del tornillo.

La parte gris simboliza el elemento que hay que
reglar.

La parte blanca simboliza la zona de reglaje.

113015

7

6

6

47A

-

14

ABRIENTES LATERALES

Puerta lateral delantera: Reglaje

B85 o C85

47A

Regular el enrasado con la aleta delantera y la puer-
ta trasera.

Apretar al par:

- las  columnetas en el cajón de la puerta (13

N.m),

- el tornillo de indexado en el cajón de la puerta

(13 N.m).

Poner las tuercas (6) de fijación del cajón de la puer-
ta.

Apretar al par las tuercas de fijación del cajón de
la puerta  (21 N.m).

II - REGLAJE DE LOS JUEGOS DE ASPECTO CON
LA PUERTA TRASERA

Extraer la aleta delantera (consultar 42A, Estructu-
ra superior delantera,  Aleta delantera: Extrac-
ción - Reposición, página 42A-9).

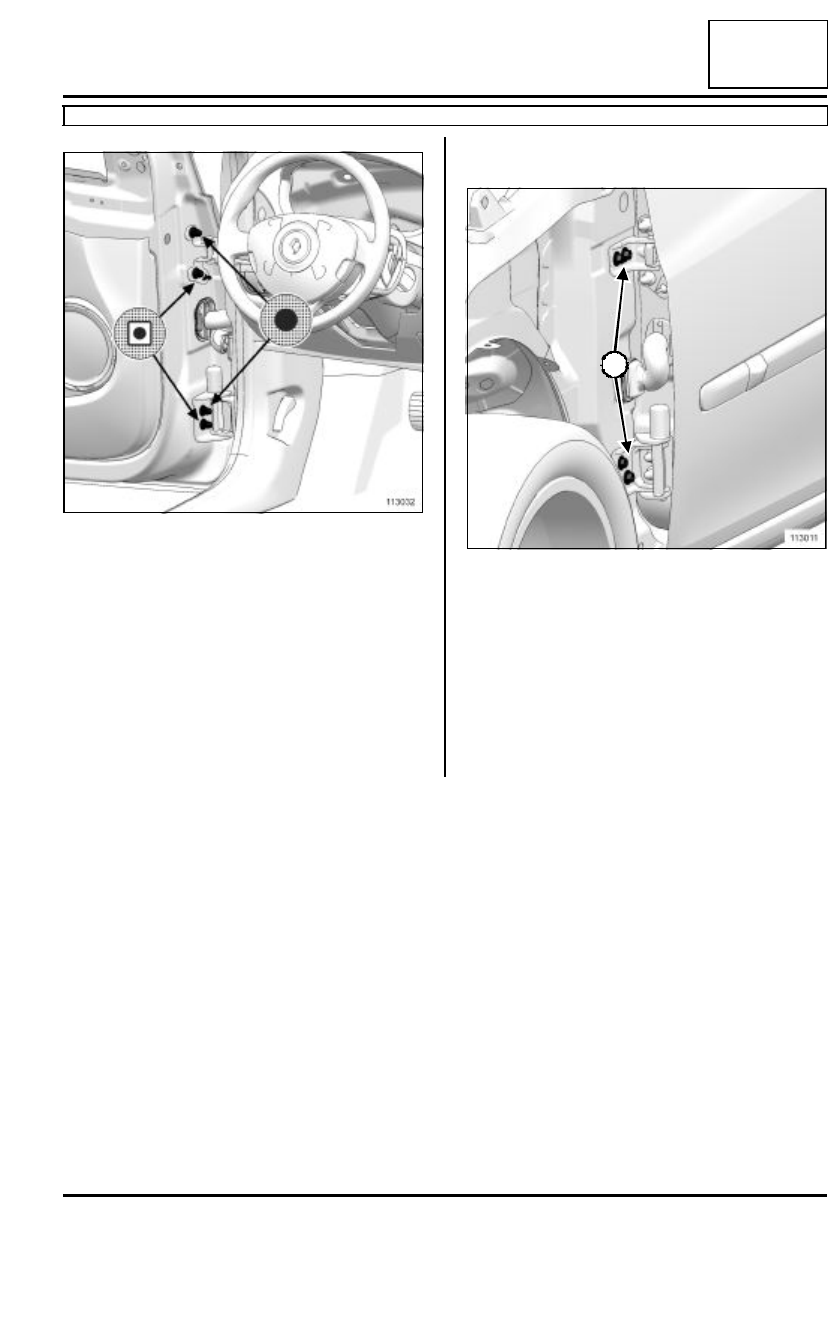

Aflojar los tornillos (8) de fijación de las bisagras de
las puertas en el pie delantero.

113032

113011

8
