Puerta lateral trasera: Extracción - Reposición

B85

47A

I - EXTRACCIÓN SIN LAS BISAGRAS

1 - ETAPA DE PREPARACIÓN PARA LA
EXTRACCIÓN

Desconectar el conector de alimentación del cablea-
do eléctrico de la puerta.

2 - ETAPA DE EXTRACCIÓN DE LA PIEZA
ESTUDIADA

Extraer:

- las tuercas (1) de fijación de la puerta,

- la puerta.

II - REPOSICIÓN SIN LAS BISAGRAS

1 - ETAPA DE REPOSICIÓN DE LA PIEZA
ESTUDIADA

Colocar:

- la puerta,

- las tuercas (1) de fijación de la puerta.

Reglar los juegos y enrasados de la puerta (consul-
tar Juegos de aspecto del vehículo: Valor de re-
glaje).

Apretar al par las tuercas de fijación de la puerta
(21 N.m).

2 - ETAPA FINAL

Conectar el conector de alimentación del cableado
eléctrico.

III - EXTRACCIÓN CON LAS BISAGRAS

1 - ETAPA DE PREPARACIÓN PARA LA
EXTRACCIÓN

Extraer el guarnecido interior del pie medio (consul-
tar Guarnecido de pie medio: Extracción - Repo-
sición).

Desconectar el conector de alimentación del cablea-
do eléctrico de la puerta.

2 - ETAPA DE EXTRACCIÓN DE LA PIEZA
ESTUDIADA

Extraer:

- las tuercas (2) de fijación de las bisagras,

- la puerta.

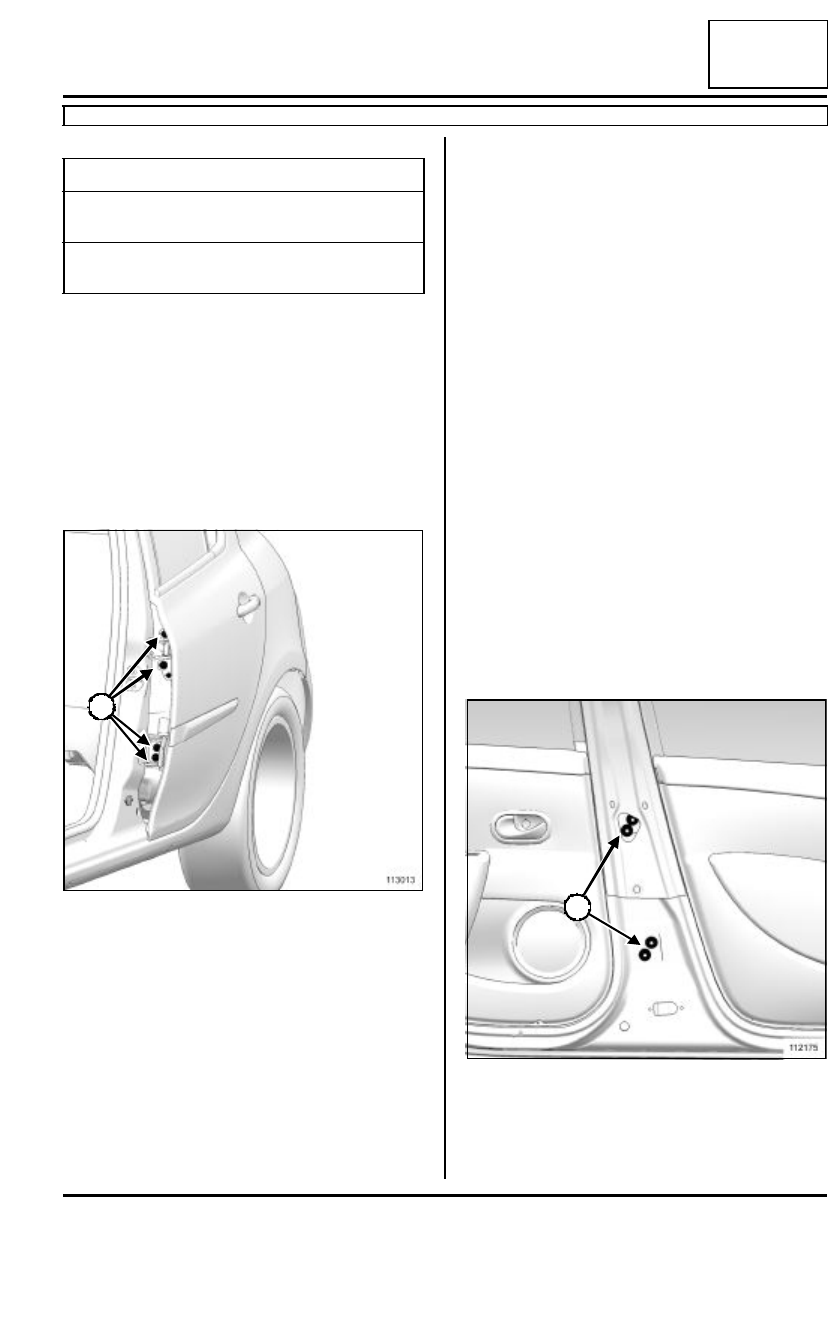

Pares de apriete

m

tuercas de fijación de la
puer ta

21 N.m

tuercas de fijación de
las bisagras

21 N.m

113013

1

1

112175

2

47A

-

20

ABRIENTES LATERALES

Puerta lateral trasera: Extracción - Reposición

B85

47A

IV - REPOSICIÓN CON LAS BISAGRAS

1 - ETAPA DE REPOSICIÓN DE LA PIEZA
ESTUDIADA

Colocar:

- la puerta,

- las tuercas (2) de fijación de las bisagras.

Reglar los juegos y enrasados de la puerta (consul-
tar Juegos de aspecto del vehículo: Valor de re-
glaje).

Apretar al par las tuercas de fijación de las bisa-
gras  (21 N.m).

2 - ETAPA FINAL

Conectar el conector de alimentación del cableado
eléctrico.

Colocar el guarnecido interior del pie medio (consul-
tar Guarnecido de pie medio: Extracción - Repo-
sición).

47A

-

21

ABRIENTES LATERALES

Puerta lateral trasera: Reglaje

B85

47A

VALOR DE REGLAJE

Para cualquier información sobre los valores de re-
glaje de la puerta lateral trasera, (consultar Juegos
de aspecto del vehículo: Valor de reglaje).

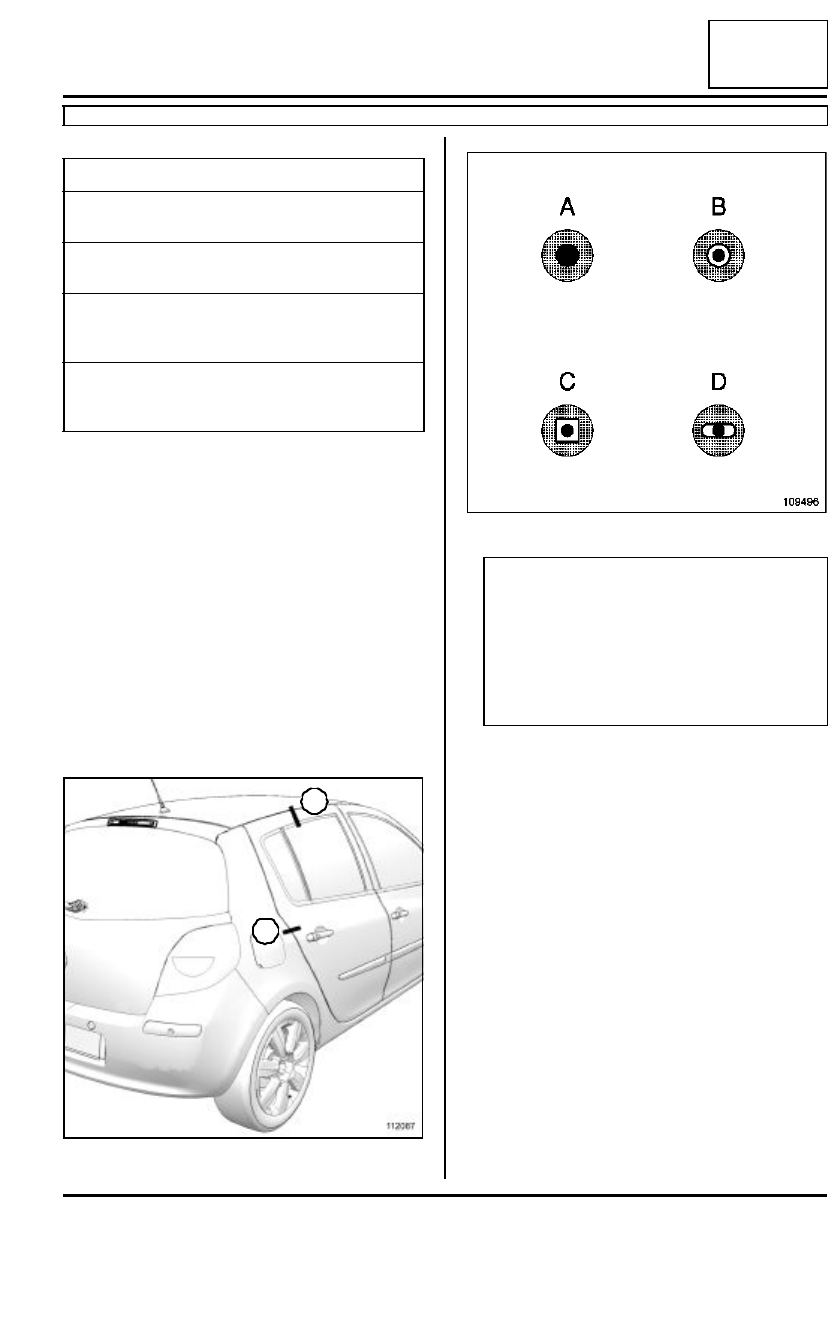

REGLAJE

El reglaje de la puerta se efectúa según dos posibili-
dades:

- por las fijaciones en el cajón de la puerta (reglaje

del enrasado),

- por las fijaciones en el pie medio (reglaje de los

juegos de aspecto): esta operación requiere la ex-
tracción del guarnecido interior del pie medio.

Respetar el orden de reglaje.

Pares de apriete

m

columnetas en el cajón
de la puerta

13 N.m

tornillo de indexado en
el cajón de la puerta

13 N.m

tuercas de fijación de
las bisagras en el cajón
de la puerta

21 N.m

tuercas de fijación de
las bisagras en el pie
medio

21 N.m

112087

1

2

109496

Los símbolos A, B, C y D representan las posibi-
lidades de reglaje.

El punto negro en el centro simboliza el cuerpo
del tornillo.

La par te gris simboliza el elemento que hay que
reglar.

La parte blanca simboliza la zona de reglaje.

47A

-

22

ABRIENTES LATERALES

Puerta lateral trasera: Reglaje

B85

47A

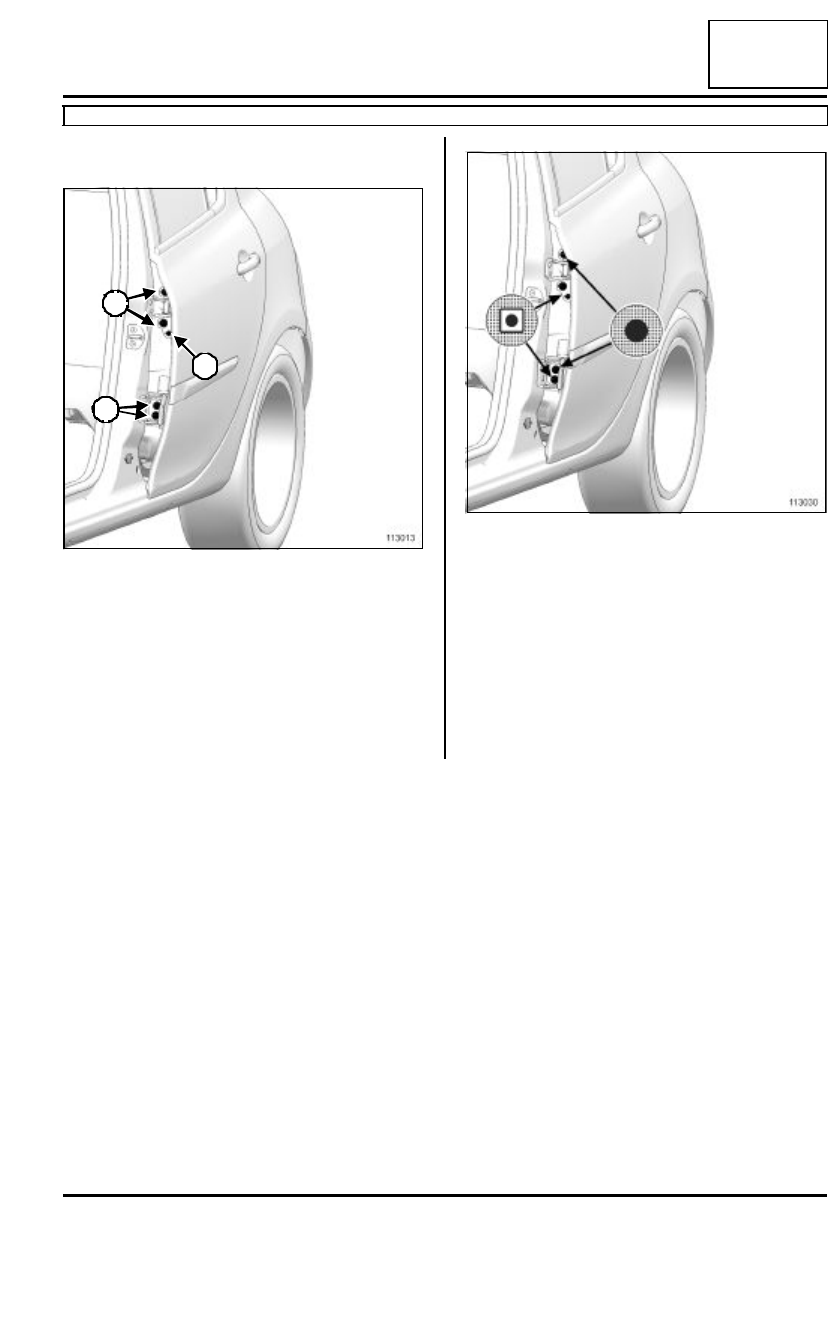

I - REGLAJE DEL ENRASADO CON LA PUERTA
DELANTERA Y LA ALETA TRASERA

Quitar las tuercas (3) de fijación del cajón de la puer-
ta.

Aflojar las columnetas y el tornillo (4) de indexado.

Reglar los juegos de aspecto de la puerta.

Apretar al par:

- las  columnetas en el cajón de la puerta (13

N.m),

- el tornillo de indexado en el cajón de la puerta

(13 N.m).

Poner las tuercas (3) de fijación del cajón de la puer-
ta.

Apretar al par las tuercas de fijación de las bisa-
gras en el cajón de la puerta (21 N.m).

113013

3

3

4

113030
