43A

-

20

ESTRUCTURA SUPERIOR LATERAL

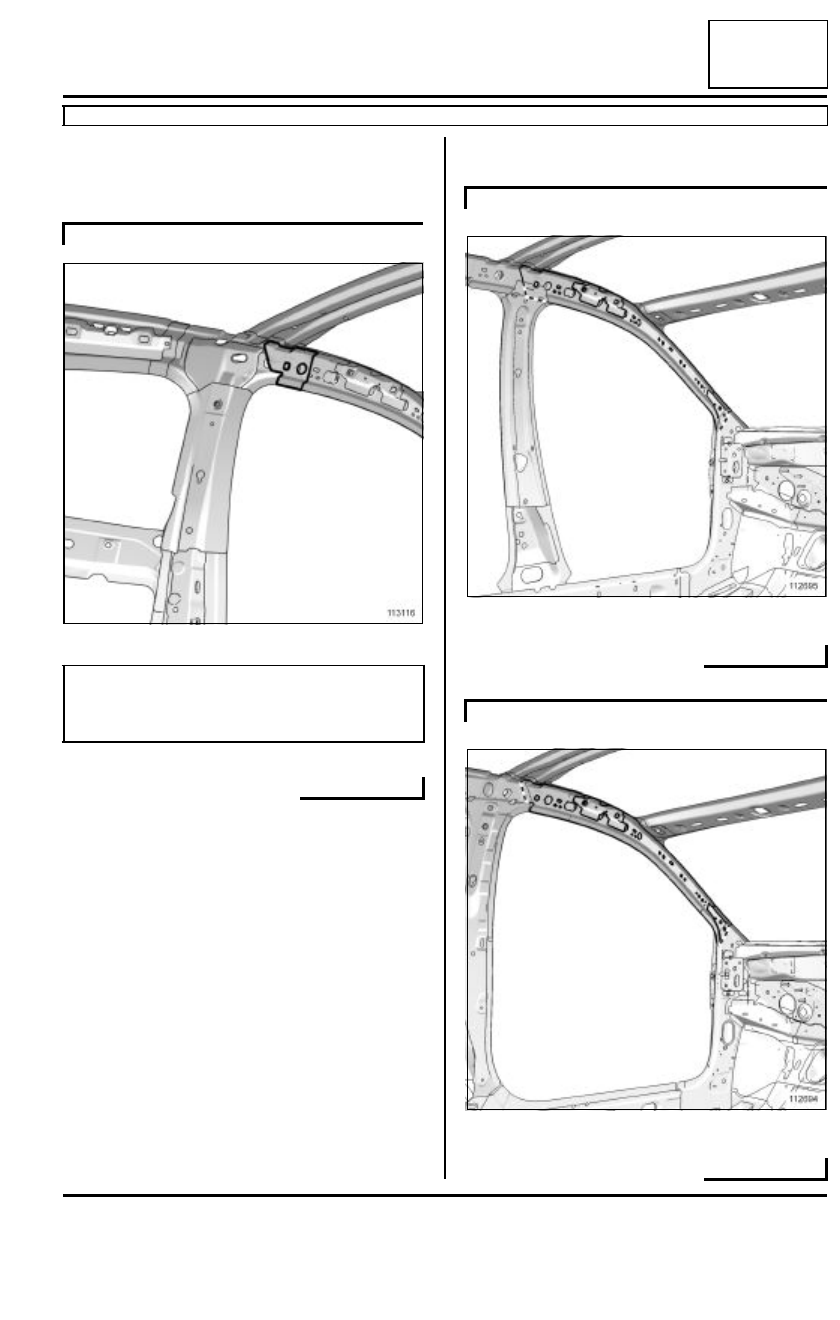

Forro del montante del vano del parabrisas: Descripción

B85 o C85

43A

II - PIEZA EN POSICIÓN

1 - Sustitución parcial

2 - Sustitución completa

C85

113216

Nota:

La operación de sustitución no presenta dificulta-
des particulares.

B85

112695

C85

112694

43A

-

21

ESTRUCTURA SUPERIOR LATERAL

Forro del montante del vano del parabrisas: Descripción

B85 o C85

43A

ATENCIÓN

Si los puntos de soldadura no se pueden realizar
con una punteadora eléctrica como estaban origi-
nalmente, serán sustituidos por puntos de tapo-
nado tras el taladrado de la primera chapa.

43A

-

22

ESTRUCTURA SUPERIOR LATERAL

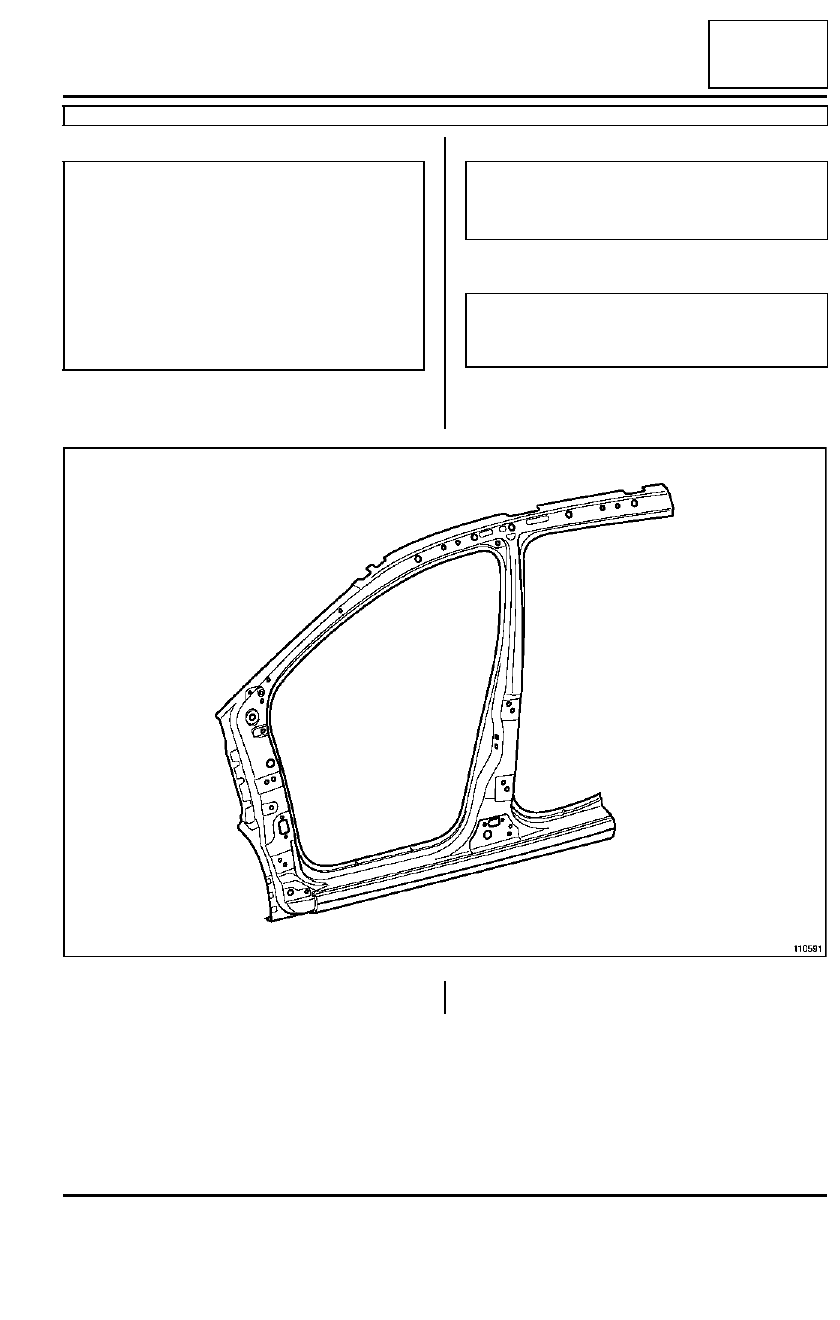

Pie medio: Descripción general

B85

43A

(MR 400, 40A, Generalidades).

I - CONCEPCIÓN DEL ELEMENTO DE
ESTRUCTURA

El pie medio se obtiene por extracción en el costado de
carrocería parte delantera.

ATENCIÓN

Las informaciones contenidas a continuación des-
criben el método de reparación general para todos
los vehículos con el mismo tipo de concepción para
esta pieza.

Antes de leer estas informaciones generales, ase-
gurarse de que no hay particularidades ligadas al
vehículo. Estas particularidades se precisan si pro-
cede en las otras partes de este subcapítulo que
tratan de la pieza.

Nota:

Para indicaciones detalladas sobre una unión parti-
cular, consultar:

IMPORTANTE

Antes de intervenir, extraer los cinturones de segu-
ridad delanteros.

110591

43A

-

23

ESTRUCTURA SUPERIOR LATERAL

Pie medio: Descripción general

B85

43A

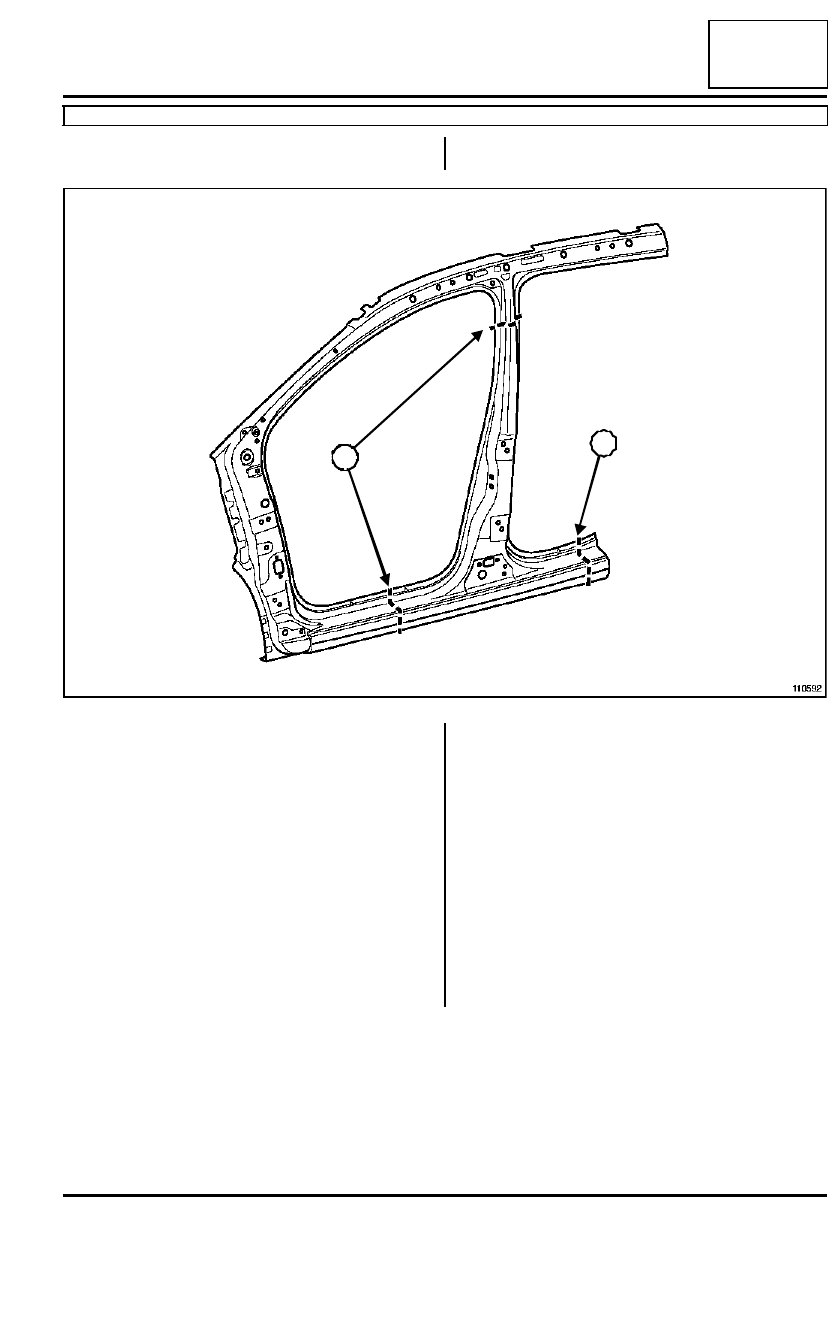

II - ZONA DE CORTE PARA SUSTITUCIÓN
PARCIAL

Las líneas de corte (1) y (2) representan la zona en la
que se puede efectuar una sustitución parcial.

Efectuar la línea de corte (2) en la línea de ensambla-
do.

III - MODO DE ENSAMBLADO PARA UNA
SUSTITUCIÓN PARCIAL

Sólo se indican las uniones específicas para la sustitu-
ción parcial por corte.

Para los otros casos de acceso a las caras de ensam-
blado, las diferentes posibilidades de sustitución se
describen en los fundamentales de la reparación de la
estructura de la carrocería (consultar MR 400, 40A,
Generalidades).

110592

1

2
