43A

-

24

ESTRUCTURA SUPERIOR LATERAL

Pie medio: Descripción general

B85

43A

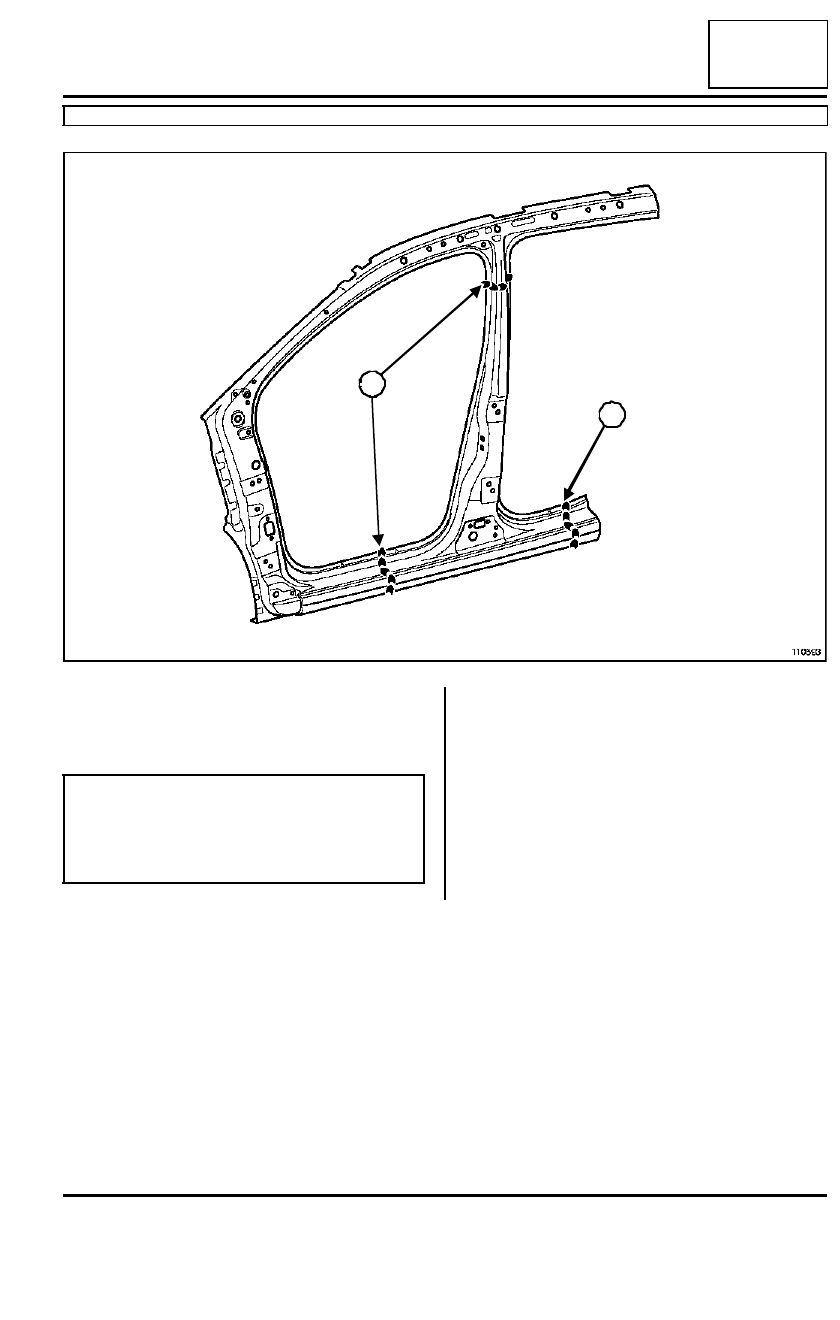

Las líneas (5) y (6) del dibujo representan una solda-
dura borde contra borde por cordón de cadeneta MAG.

efectuar la soldadura (6) en la línea de ensamblado.

110593

5

6

ATENCIÓN

Si los puntos de soldadura no se pueden realizar
con una punteadora eléctrica como estaban origi-
nalmente, serán sustituidos por puntos de tapo-
nado tras el taladrado de la primera chapa.

43A

-

25

ESTRUCTURA SUPERIOR LATERAL

Refuerzo del pie medio: Descripción general

B85 o C85

43A

(MR 400, 40A, Generalidades).

I - CONCEPCIÓN DEL ELEMENTO DE
ESTRUCTURA

Esta pieza es de tipo elemental, sólo cumple la función
de refuerzo del pie medio.

No está permitido realizar ningún corte en esta pieza.

Esta pieza presenta la particularidad de desempeñar
tres funciones:

- refuerzo del pie medio,

- refuerzo de viga trasera,

- refuerzo de custodia.

No está permitido realizar ningún corte en esta pieza.

II - MODO DE ENSAMBLADO PARA UNA
SUSTITUCIÓN PARCIAL

Sólo se indican las uniones específicas para la sustitu-
ción parcial por corte.

Para los otros casos de acceso a las caras de ensam-
blado, las diferentes posibilidades se describen en los
fundamentales de la reparación de la estructura de la
carrocería (consultar MR 400, 40A, Generalidades).

ATENCIÓN

Las informaciones contenidas a continuación des-
criben el método de reparación general para todos
los vehículos con el mismo tipo de concepción para
esta pieza.

Antes de leer estas informaciones generales, ase-
gurarse de que no hay particularidades ligadas al
vehículo. Estas particularidades se precisan si pro-
cede en las otras partes de este subcapítulo que
tratan de la pieza.

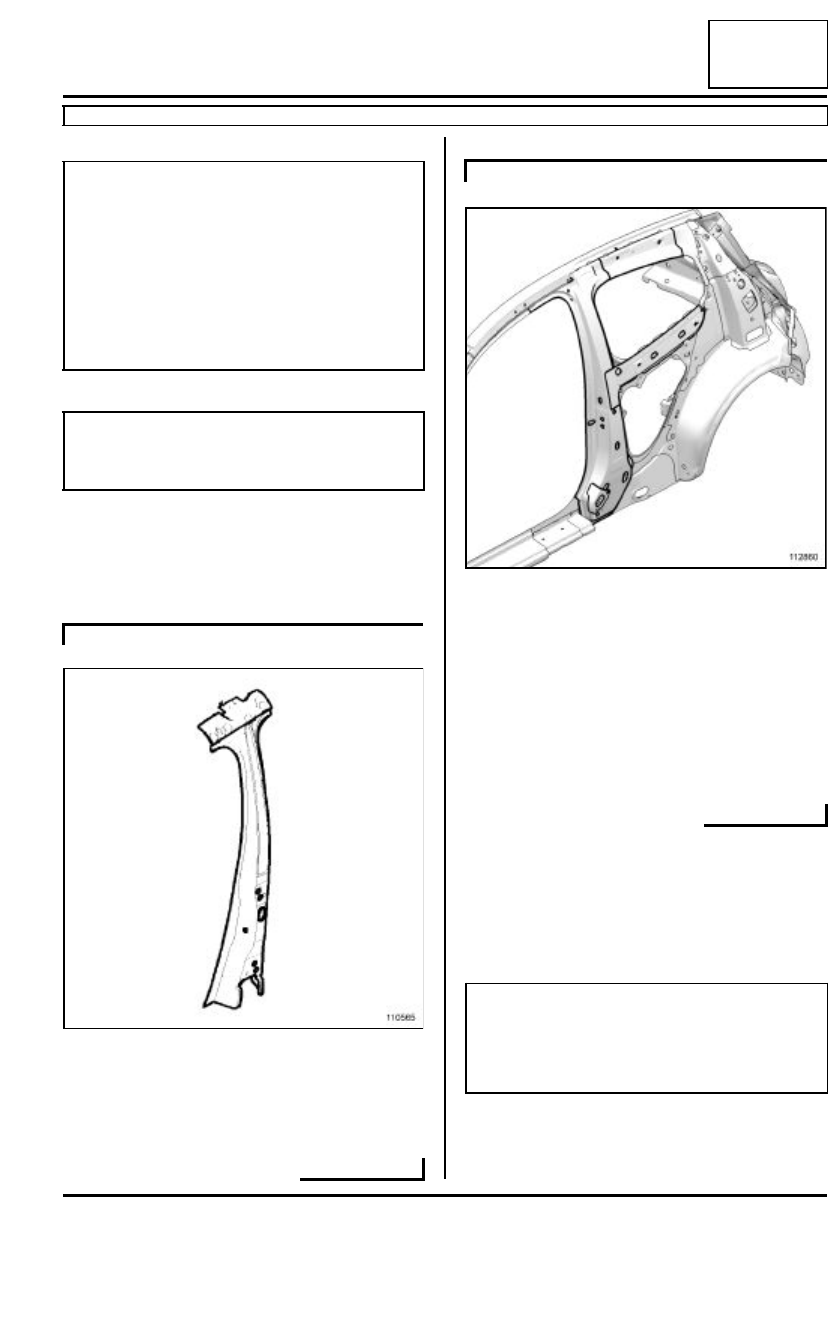

Nota:

Para indicaciones detalladas sobre una unión parti-
cular, consultar:

B85

110565

C85

112860

ATENCIÓN

Si los puntos de soldadura no se pueden realizar
con una punteadora eléctrica como estaban origi-
nalmente, serán sustituidos por puntos de tapo-
nado tras el taladrado de la primera chapa.

43A

-

26

ESTRUCTURA SUPERIOR LATERAL

Refuerzo del pie medio: Descripción

B85 o C85

43A

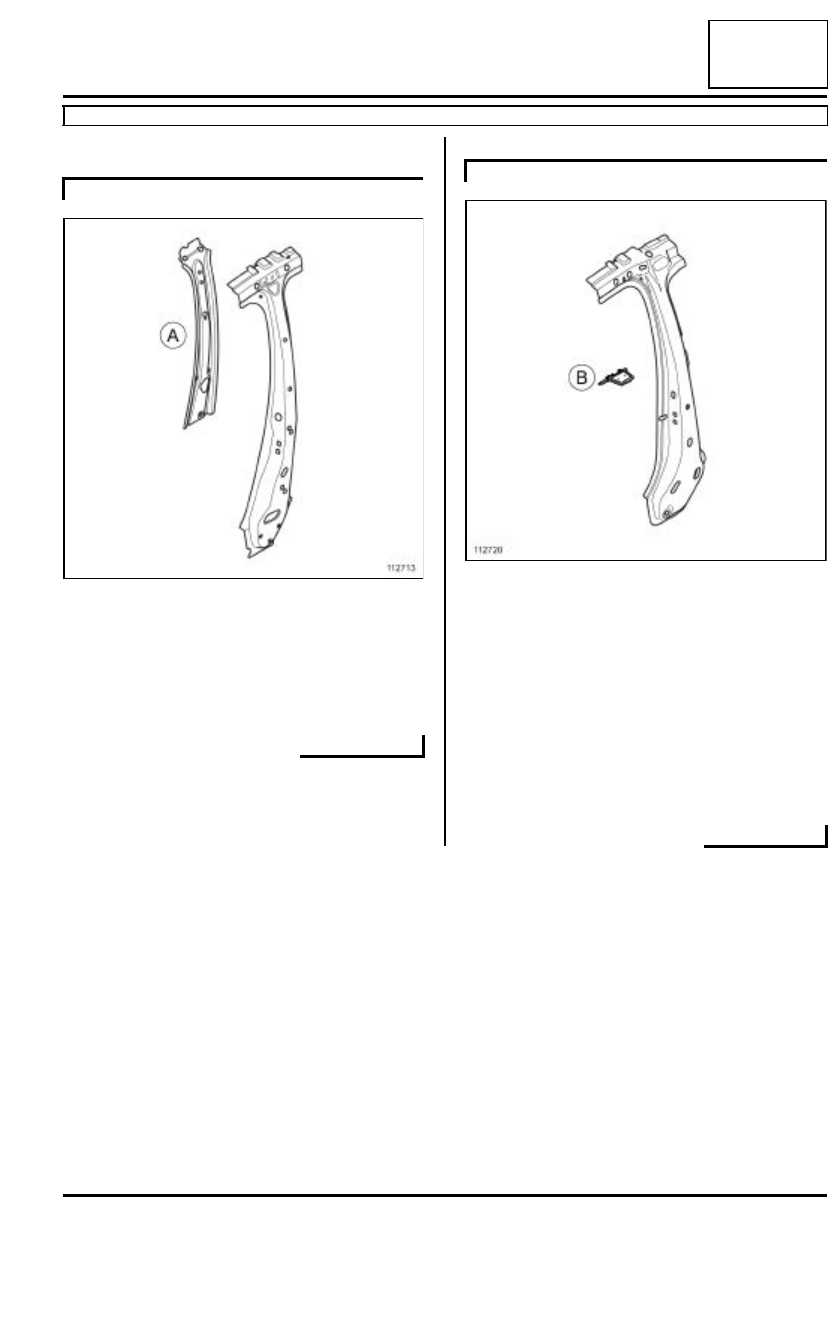

Para efectuar la sustitución de esta pieza, solicitar
como suplemento el forro (A) del pie medio.

Esta pieza sólo puede ser sustituida de una sola ma-
nera:

- sustitución completa.

Para efectuar la sustitución de esta pieza, solicitar
como suplemento el inserto hinchable (B).

Esta pieza sólo puede ser sustituida de una sola ma-
nera:

- sustitución completa: esta operación requiere la ex-

tracción parcial del forro de custodia (consultar 44A,
Estructura superior trasera,  Forro de custodia:
Descripción, página 44A-28) y del forro del montan-
te del vano del parabrisas (consultar 43A, Estructura
superior lateral, Forro del montante del vano del
parabrisas: Descripción, página 43A-18).

B85

112713

C85

112720

43A

-

27

ESTRUCTURA SUPERIOR LATERAL

Refuerzo del pie medio: Descripción

B85 o C85

43A

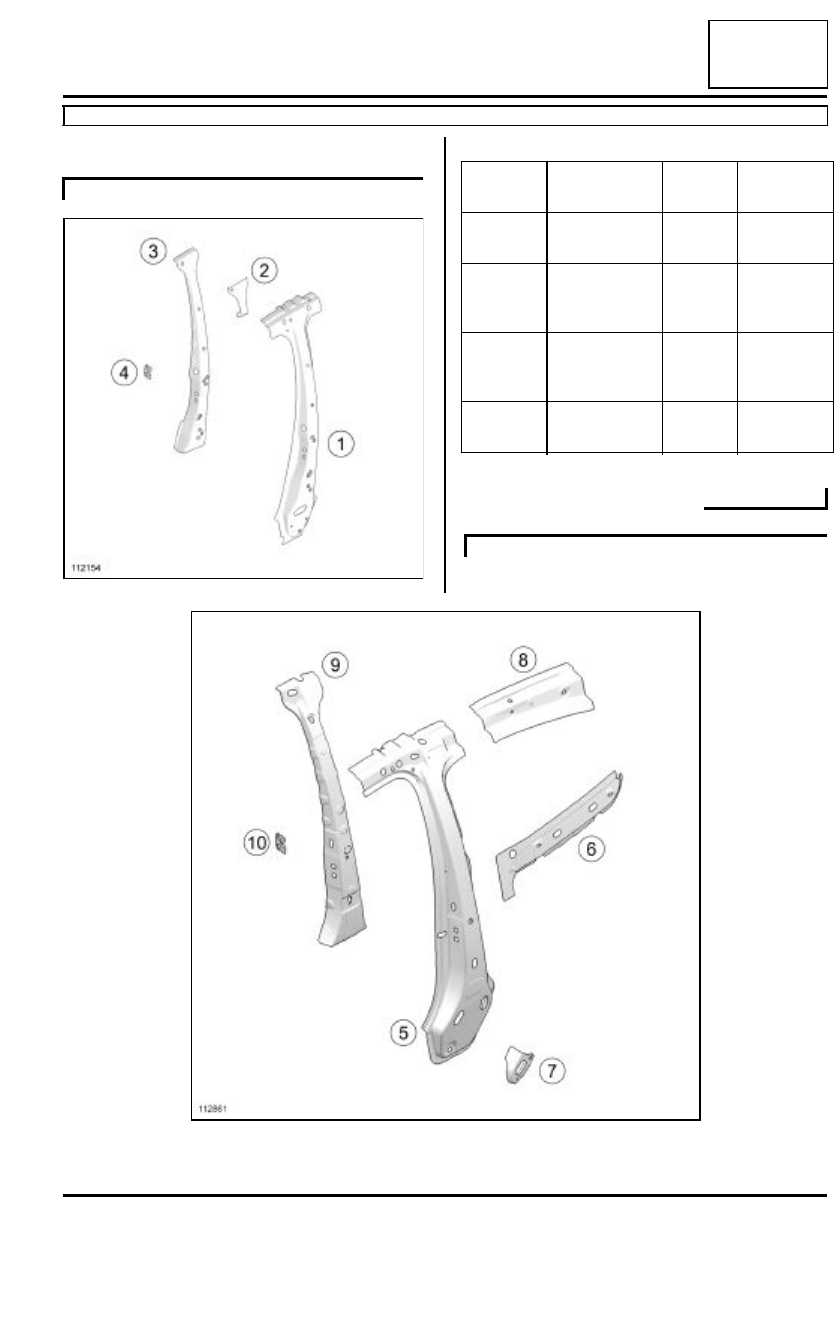

I - COMPOSICIÓN DE LA PIEZA DE RECAMBIO

B85

112154

Número

Designación

Natura-
leza

Espesor
(mm)

(1)

Refuerzo de
pie medio

THLE

1,8

(2)

Refuerzo
superior del
pie medio

THLE

2,8

(3)

Refuerzo bisa-
gra de pie
medio

THLE

2

(4)

P l a c a   d e
reglaje

HLE

2,5

C85

112861
