43A

-

16

ESTRUCTURA SUPERIOR LATERAL

Refuerzo del pie delantero: Descripción

B85 o C85

43A

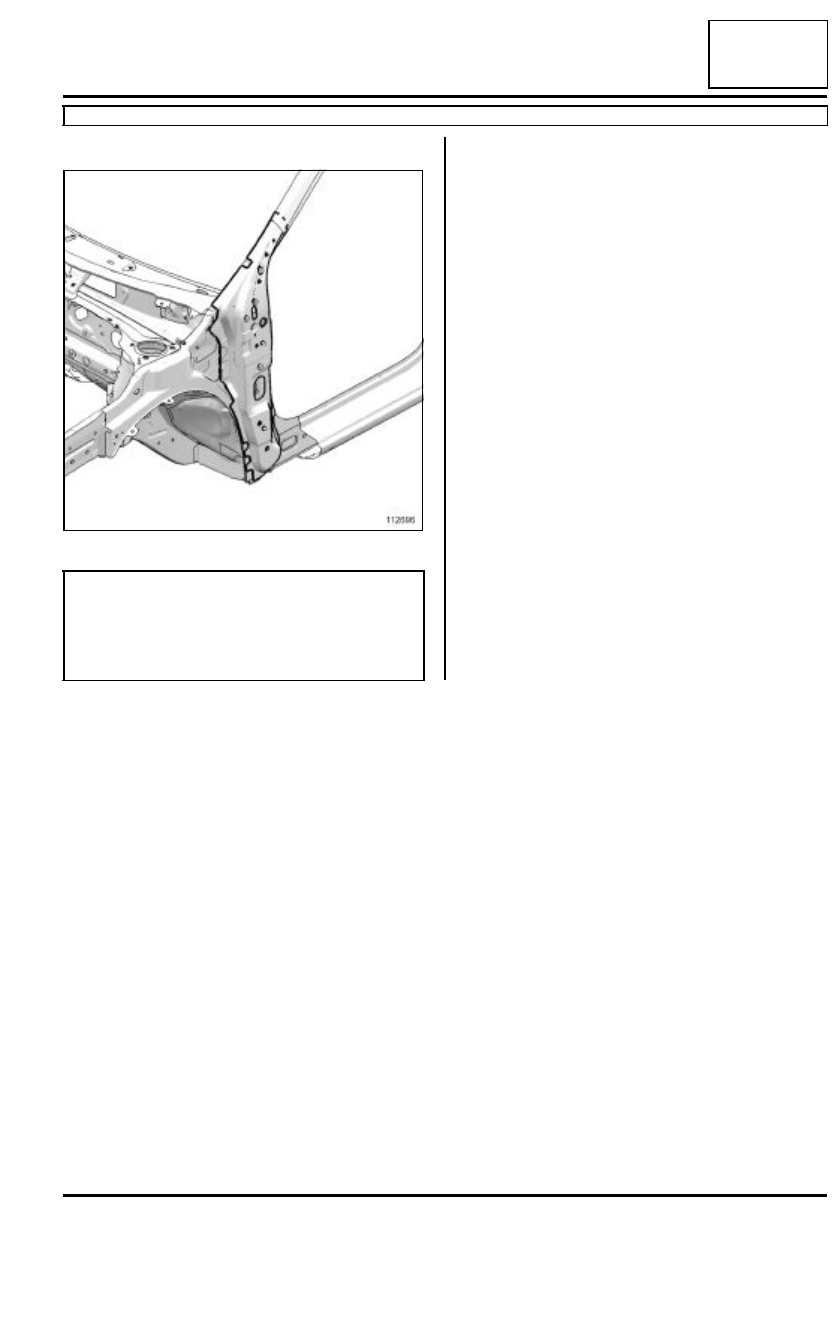

II - PIEZA EN POSICIÓN

112696

ATENCIÓN

Si los puntos de soldadura no se pueden realizar
con una punteadora eléctrica como estaban origi-
nalmente, serán sustituidos por puntos de tapo-
nado tras el taladrado de la primera chapa.

43A

-

17

ESTRUCTURA SUPERIOR LATERAL

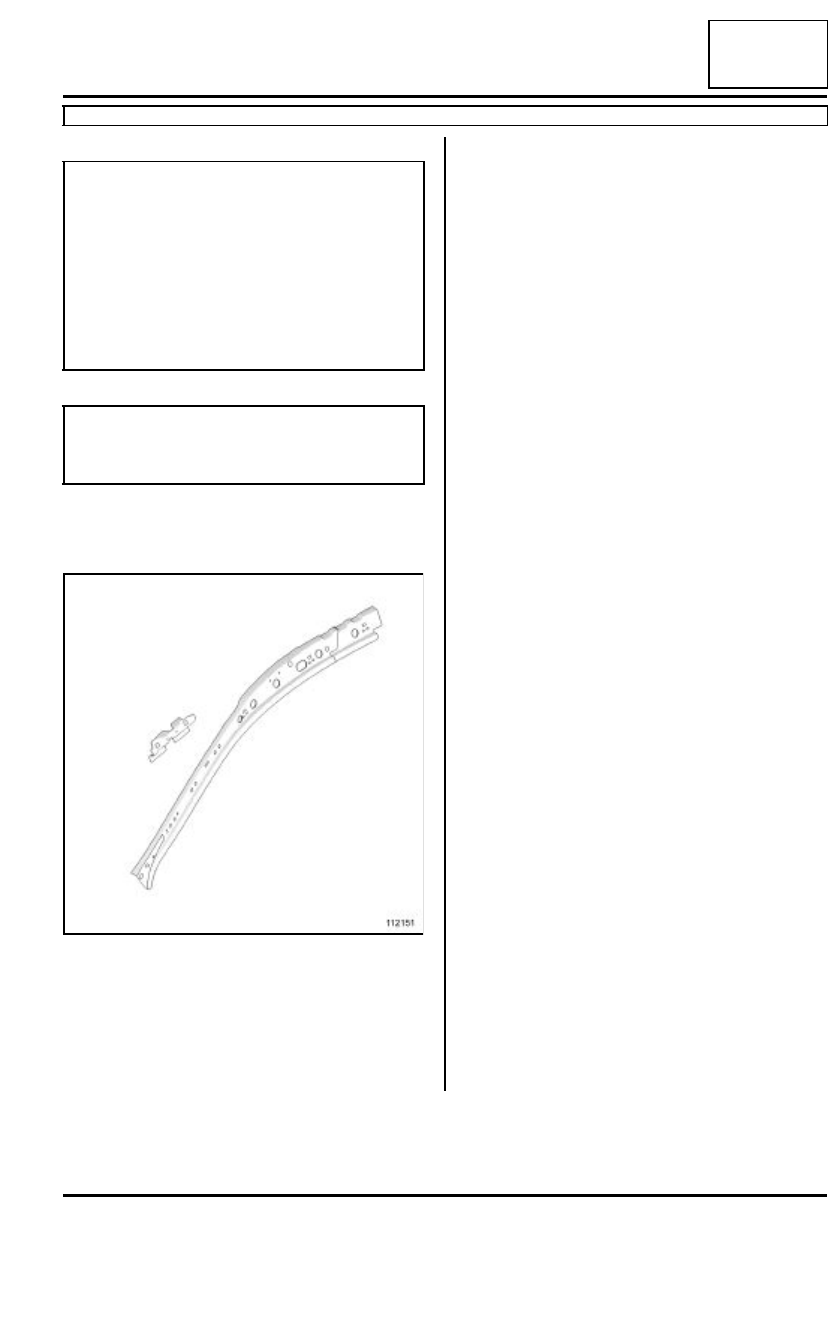

Forro del montante del vano del parabrisas: Descripción general

B85 o C85

43A

(MR 400, 40A, Generalidades).

CONCEPCIÓN DEL ELEMENTO DE ESTRUCTURA

Esta pieza es de tipo elemental, sólo cumple la función
de forro del montante del vano del parabrisas.

Para los otros casos de acceso a las caras de ensam-
blado, las diferentes posibilidades de sustitución se
describen en los fundamentales de la reparación de
carrocería y estructura (consultar MR 400, 40A, Gene-
ralidades).

ATENCIÓN

Las informaciones contenidas a continuación des-
criben el método de reparación general para todos
los vehículos con el mismo tipo de concepción para
esta pieza.

Antes de leer estas informaciones generales, ase-
gurarse de que no hay particularidades ligadas al
vehículo. Estas particularidades se precisan si pro-
cede en las otras par tes de este sub-capítulo que
tratan de la pieza.

Nota:

Para indicaciones detalladas sobre una unión parti-
cular, consultar:

112151

43A

-

18

ESTRUCTURA SUPERIOR LATERAL

Forro del montante del vano del parabrisas: Descripción

B85 o C85

43A

Esta pieza sólo puede ser sustituida de una sola ma-
nera:

- sustitución completa: esta operación es complemen-

taria a la sustitución del techo, de la parte superior de
carrocería y del refuerzo de viga delantera.

La sustitución de esta pieza se efectúa según las si-
guientes posibilidades:

- sustitución parcial: esta operación está ligada a la

sustitución completa del refuerzo del pie medio,

- sustitución completa: esta operación es complemen-

taria a la sustitución del techo, de la parte superior de
carrocería y del refuerzo de viga delantera.

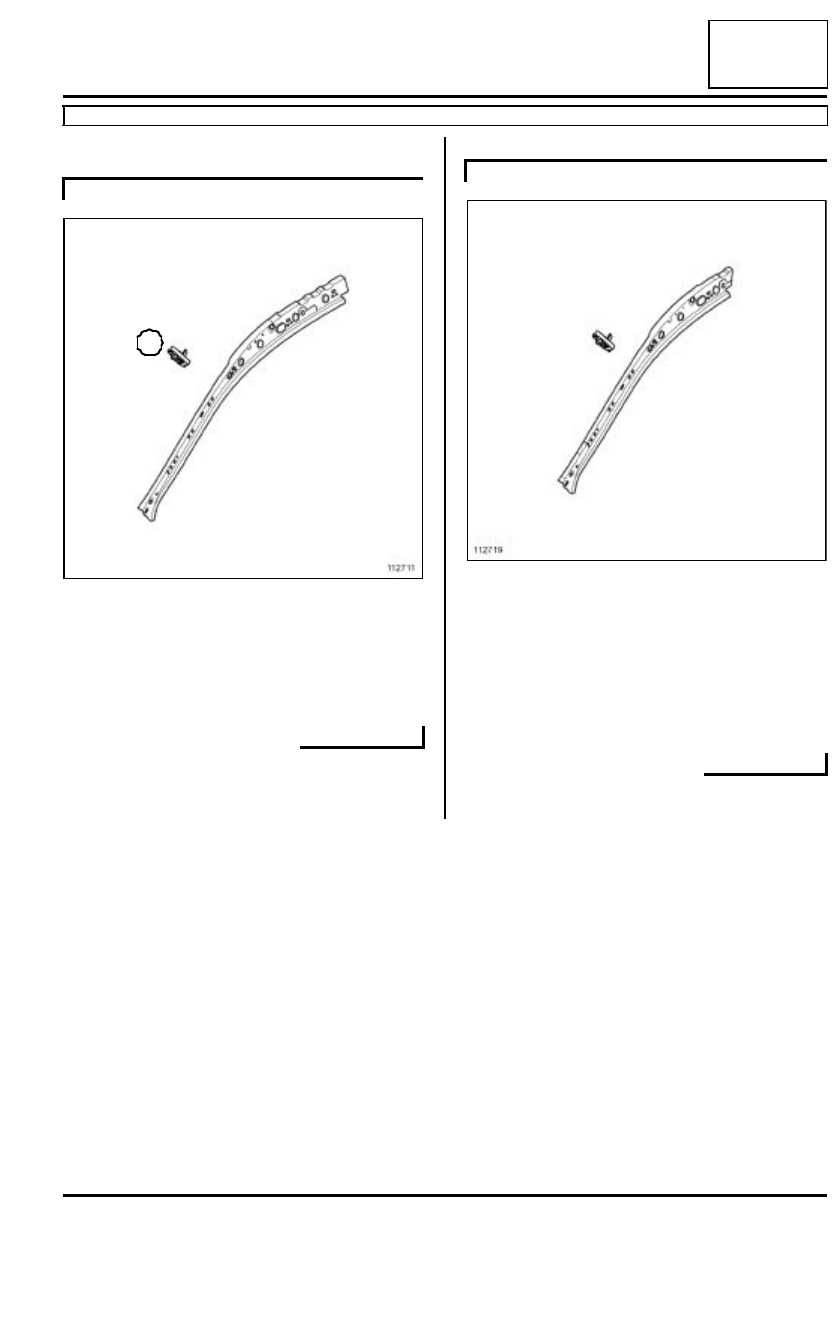

Para efectuar la sustitución de esta pieza, solicitar el
inserto hinchable (A) del montante del vano.

B85

112711

A

C85

112719

43A

-

19

ESTRUCTURA SUPERIOR LATERAL

Forro del montante del vano del parabrisas: Descripción

B85 o C85

43A

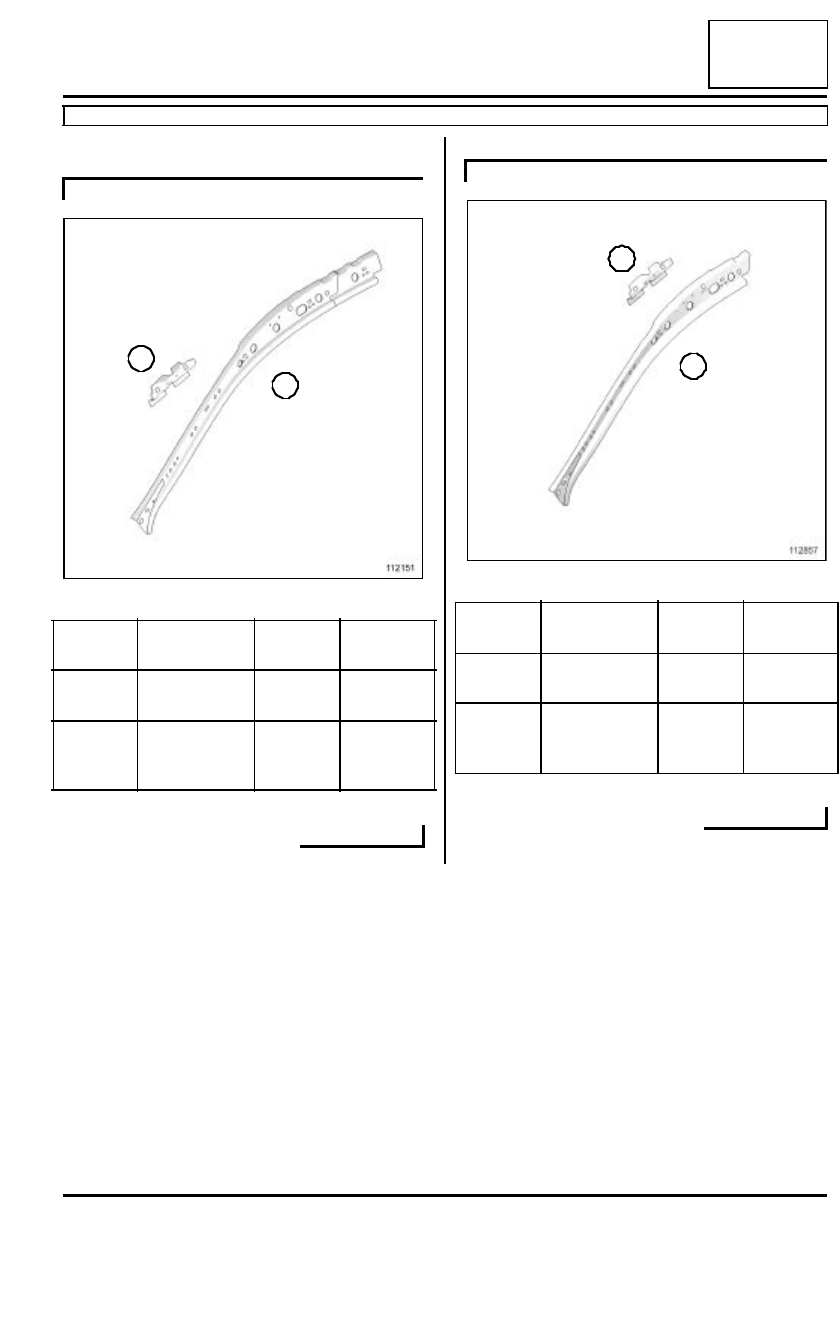

I - COMPOSICIÓN DE LA PIEZA DE RECAMBIO

B85

112151

Número

Designación

Natura-
leza

Espesor
(mm)

(1)

Forro del mon-
tante de vano.

HLE

1,4

(2)

Deflector de
bolsa hincha-
ble

-

1,2

1

2

C85

112857

Número

Designación

Natura-
leza

Espesor
(mm)

(3)

Forro del mon-
tante de vano.

HLE

1,4

(4)

Deflector de
bolsa hincha-
ble

-

1,2

3

4
