43A

-

8

ESTRUCTURA SUPERIOR LATERAL

Estructura del vehículo parte trasera: Descripción

B85 o C85

43A

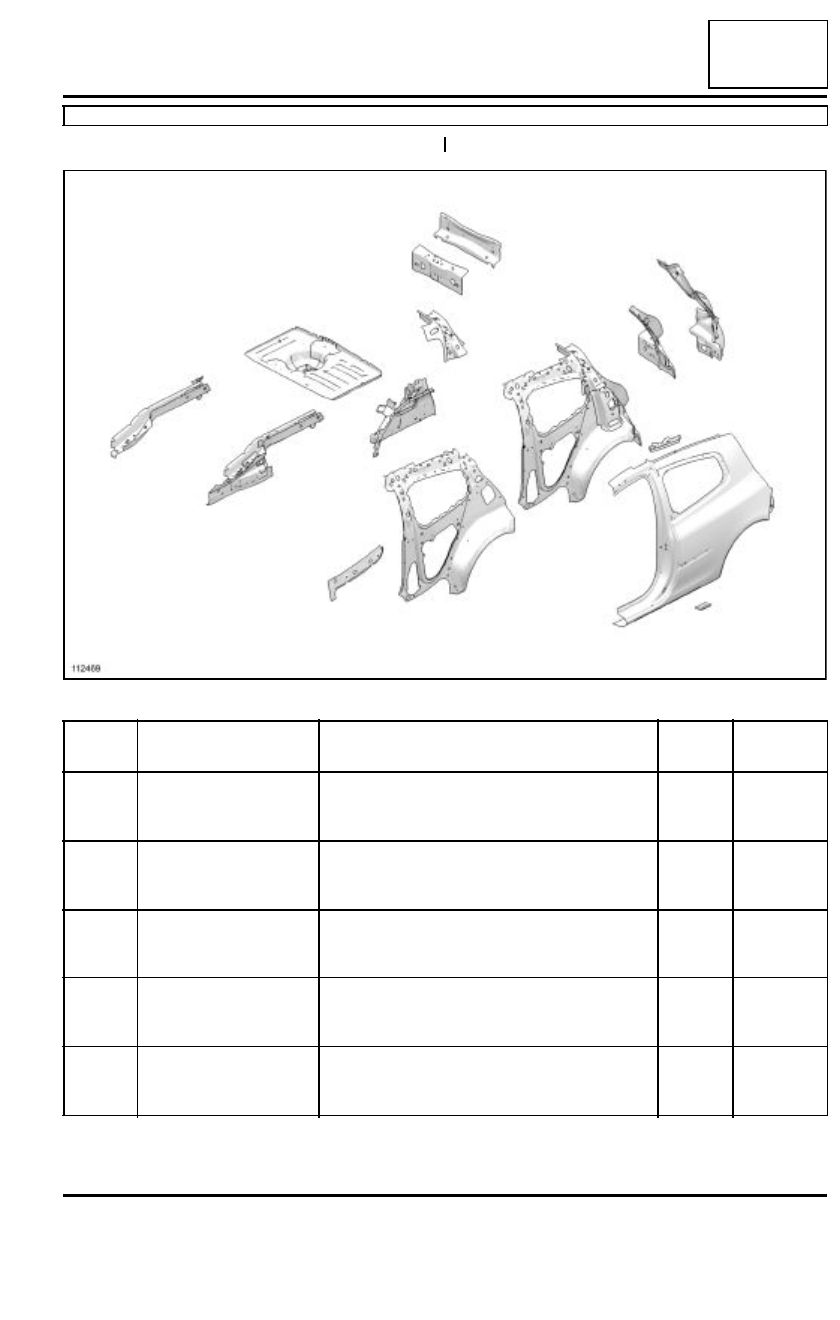

II - ESTRUCTURA TRASERA

112469

10

9

7

8

6

5

4

3

2

1

11

12

13

14

15

Número

Designación

Clasificación

Natura-
leza

Espesor
(mm)

(1)

Puente apoyo gato

(consultar  44A, Estructura superior trasera,
Panel de aleta trasera: Descripción, página
44A-7)

THLE

2

(2)

Panel de aleta trasera

(consultar  44A, Estructura superior trasera,
Panel de aleta trasera: Descripción, página
44A-7)

0,65

(3)

Soporte de fijación de la
barra de techo

(consultar  44A, Estructura superior trasera,
Panel de aleta trasera: Descripción, página
44A-7)

(4)

Refuerzo trasero de
custodia de la parte
superior

(consultar  4 3 A , Estructura superior lateral,
Refuerzo del pie medio: Descripción, página
43A-26)

1,2

(5)

Paso de rueda trasero
exterior

(consultar  44A, Estructura superior trasera,
Paso de rueda trasero exterior: Descripción,
página 44A-22)

0,6

43A

-

9

ESTRUCTURA SUPERIOR LATERAL

Estructura del vehículo parte trasera: Descripción

B85 o C85

43A

(6)

Forro de custodia

(consultar  44A, Estructura superior trasera,
Forro de custodia: Descripción, página 44A-
28)

0,65/1,2

(7)

Forro de soporte del
piloto trasero izquierdo

(consultar  44A, Estructura superior trasera,
Forro de soporte del piloto: Descripción,
página 44A-18)

HLE

0,95

(8)

Soporte del piloto tra-
sero izquierdo

(consultar  44A, Estructura superior trasera,
Soporte de pilotos traseros: Descripción,
página 44A-16)

0,85

(9)

Larguero trasero

(consultar  41D,  Estructura inferior trasera,
Conjunto larguero trasero: Descripción,
página 41D-16)

HLE

1,5

(10)

Piso trasero parte tra-
sera

(consultar  41D,  Estructura inferior trasera,
Piso trasero parte trasera: Descripción,
página 41D-15)

0,65

(11)

Paso de rueda interior

(consultar  44A, Estructura superior trasera,
Paso de rueda trasero interior: Descripción,
página 44A-25)

HLE

0,75

(12)

Refuerzo  superior de
custodia

(consultar  44A, Estructura superior trasera,
Forro de custodia: Descripción, página 44A-
28)

HLE

1

(13)

Forro de faldón trasero

(consultar  44A, Estructura superior trasera,
Forro de faldón trasero: Descripción, página
44A-35)

0,85

(14)

Faldón trasero

(consultar  44A, Estructura superior trasera,
Faldón trasero: Descripción, página 44A-33)

0,85

(15)

Larguero trasero parte
trasera

(consultar  41D,  Estructura inferior trasera,
Larguero trasero parte trasera: Descripción,
página 41D-21)

HLE

1,5

Número

Designación

Clasificación

Natura-
leza

Espesor
(mm)

43A

-

10

ESTRUCTURA SUPERIOR LATERAL

Pie delantero: Descripción general

C85

43A

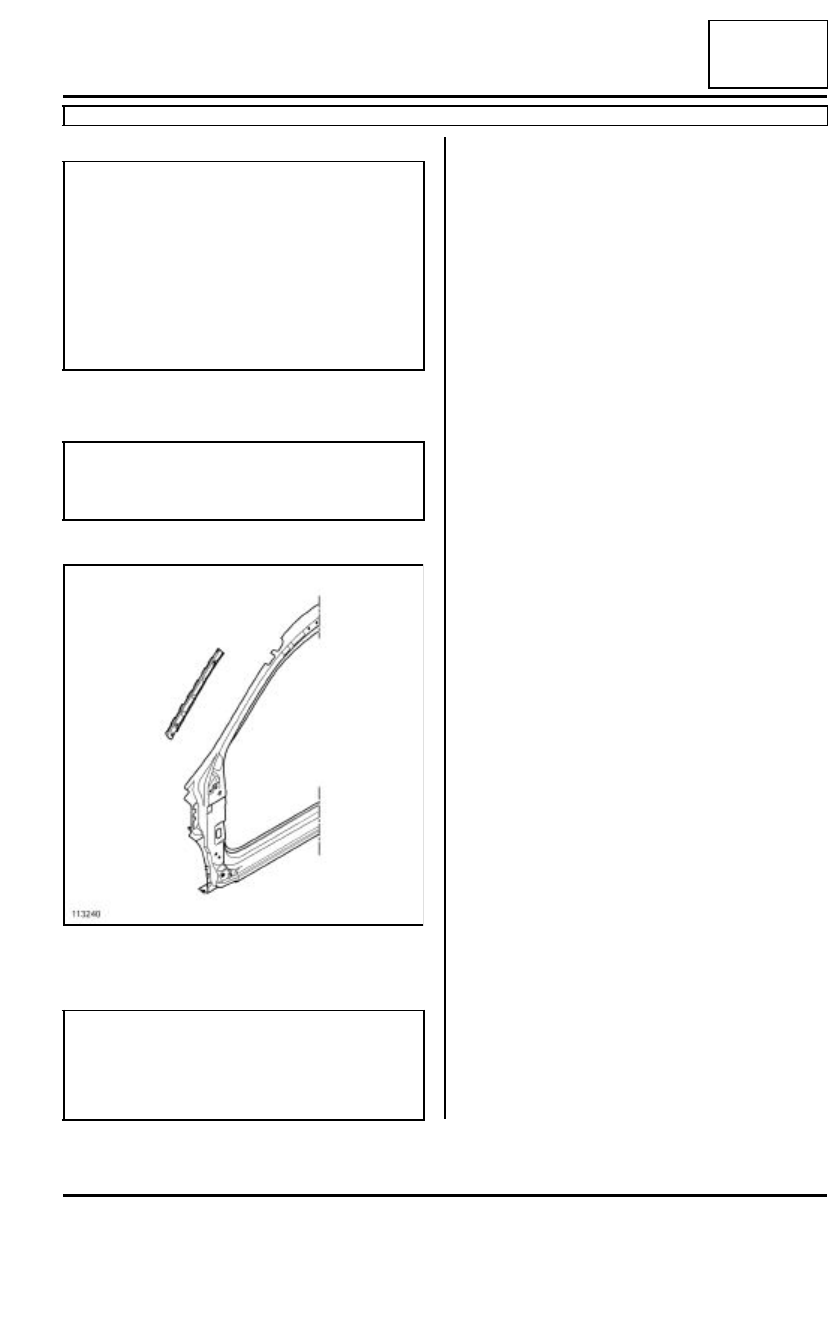

CONCEPCIÓN DEL ELEMENTO DE ESTRUCTURA

(MR 400, 40A, Generalidades).

Esta pieza es de tipo elemental, sólo cumple la función
de pie delantero.

ATENCIÓN

Las informaciones contenidas a continuación des-
criben el método de reparación general para todos
los vehículos con el mismo tipo de concepción para
esta pieza.

Antes de leer estas informaciones generales, ase-
gurarse de que no hay particularidades ligadas al
vehículo. Estas particularidades se precisan si pro-
cede en las otras partes de este subcapítulo que
tratan de la pieza.

Nota:

Para indicaciones detalladas sobre una unión parti-
cular, consultar:

113240

ATENCIÓN

Si los puntos de soldadura no se pueden realizar
con una punteadora eléctrica como estaban origi-
nalmente, serán sustituidos por puntos de tapo-
nado tras el taladrado de la primera chapa.

43A

-

11

ESTRUCTURA SUPERIOR LATERAL

Pie delantero: Descripción

C85

43A

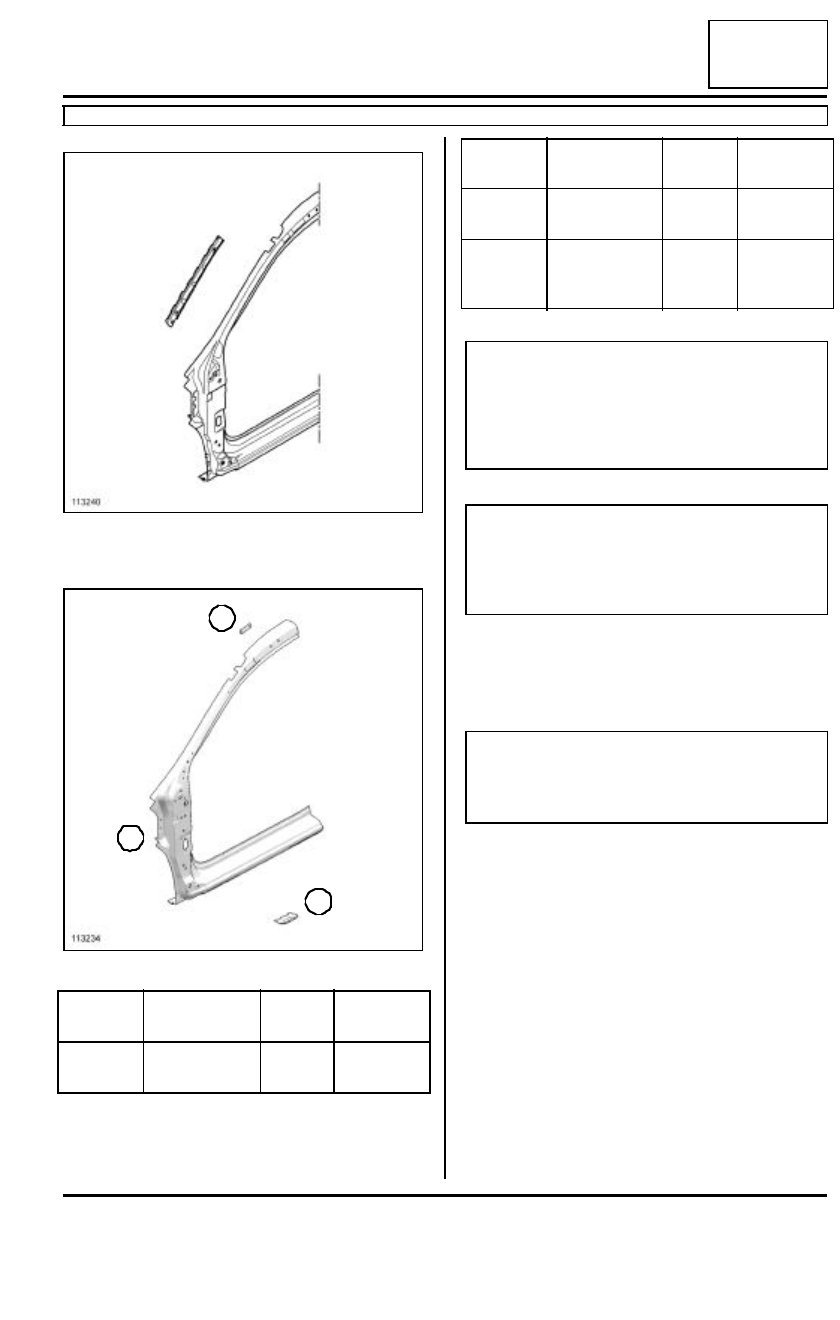

I - COMPOSICIÓN DE LA PIEZA DE RECAMBIO

II - PIEZA EN POSICIÓN

1 -  Sustitución del pie delantero parte inferior

113240

113234

Número

Designación

Natura-
leza

Espesor
(mm)

(1)

Costado de
carrocería

-

0,75

1

2

3

(2)

Puente apoyo
gato

THLE

2

(3)

Placa de fija-
ción de la
barra de techo

HLE

1,5

IMPORTANTE

Para las uniones soldadas en tres espesores, efec-
tuar los puntos de soldadura de la pieza sustituida
en el mismo lugar en el que se encontraban de ori-
gen para conservar las características mecánicas
de la unión.

ATENCIÓN

Si los puntos de soldadura no se pueden realizar
con una punteadora eléctrica como estaban origi-
nalmente, serán sustituidos por puntos de tapo-
nado tras el taladrado de la primera chapa.

ATENCIÓN

Respetar la posición de este corte, se determina en
función del corte de los refuerzos internos o de los
insertos acústicos.

Número

Designación

Natura-
leza

Espesor
(mm)
