43A

-

4

ESTRUCTURA SUPERIOR LATERAL

Estructura del vehículo parte lateral: Descripción

B85 o C85

43A

Número

Designación

Clasificación

Natura-
leza

Espesor

(1)

Costado de carrocería parte delantera

(consultar  43A, Estructura
superior lateral, Pie delan-
tero: Descripción, página
43A-11)

0,65/0,95

(2)

Puente apoyo gato

(consultar  41C, Estructura
inferior lateral, Bajos de car-
rocería:  Descripción, página
41C-13)

THLE

2

(3)

Bajos de carrocería

(consultar  41C, Estructura
inferior lateral, Bajos de car-
rocería:  Descripción, página
41C-13)

0,65/0,95

(4)

Soporte de doble estanquidad

(consultar  43A, Estructura
superior lateral, Pie delan-
tero: Descripción, página
43A-11)

0,8

(5)

Parte superior de carrocería

(consultar  43A, Estructura
superior lateral, Parte supe-
rior de carrocería: Descrip-
ción, página 43A-43)

0,65/0,95

(6)

Refuerzo de choque lateral

(consultar  41C, Estructura
inferior lateral, Bajos de car-
rocería:  Descripción, página
41C-13)

HLE

1,5

(7)

Cierre del bajo de carrocería

(consultar  41C, Estructura
inferior lateral, Cierre del
bajo de carrocería: Descrip-
ción, página 41C-25)

HLE

1,2

(8)

Refuerzo del bajo de carrocería

(consultar  41C, Estructura
inferior lateral,  Refuerzo del
bajo de carrocería: Descrip-
ción, página 41C-31)

HLE

1,5

(9)

Refuerzo del pie delantero

(consultar  43A, Estructura
superior lateral,  Refuerzo
del pie delantero: Descrip-
ción, página 43A-15)

HLE

1,2

(10)

Refuerzo del pie medio

(consultar  43A, Estructura
superior lateral,  Refuerzo
del pie medio: Descripción,
página 43A-26)

THLE

1,8

43A

-

5

ESTRUCTURA SUPERIOR LATERAL

Estructura del vehículo parte lateral: Descripción

B85 o C85

43A

(12)

Forro del montante de vano.

(consultar  43A, Estructura
superior lateral, Forro del
montante del vano del para-
brisas: Descripción, página
43A-18)

HLE

1,4

(13)

Refuerzo de viga delantera

(consultar  43A, Estructura
superior lateral, Forro del
montante del vano del para-
brisas: Descripción, página
43A-18)

HLE

1,2

(14)

Forro de viga

(consultar  43A, Estructura
superior lateral, Forro de
viga: Descripción, página
43A-48)

0,95

(15)

Travesaño central de techo

(consultar 45A, Altos de car-

rocería,  T r avesaño central
d e  t e cho: Descripción,
página 45A-13)

THLE

1,8

(16)

Travesaño delantero de techo

(consultar 45A, Altos de car-

rocería,  Travesaño delan-
tero de techo: Descripción
general, página 45A-11)

0,65

(17)

Techo

(consultar 45A, Altos de car-
rocería, Techo: Descripción,
página 45A-7)

0,75

(18)

Travesaño trasero de techo

(consultar 45A, Altos de car-

rocería,  Travesaño trasero
d e  t e cho: Descripción,
página 45A-16)

HLE

0,95

Número

Designación

Clasificación

Natura-
leza

Espesor

43A

-

6

ESTRUCTURA SUPERIOR LATERAL

Estructura del vehículo parte trasera: Descripción

B85 o C85

43A

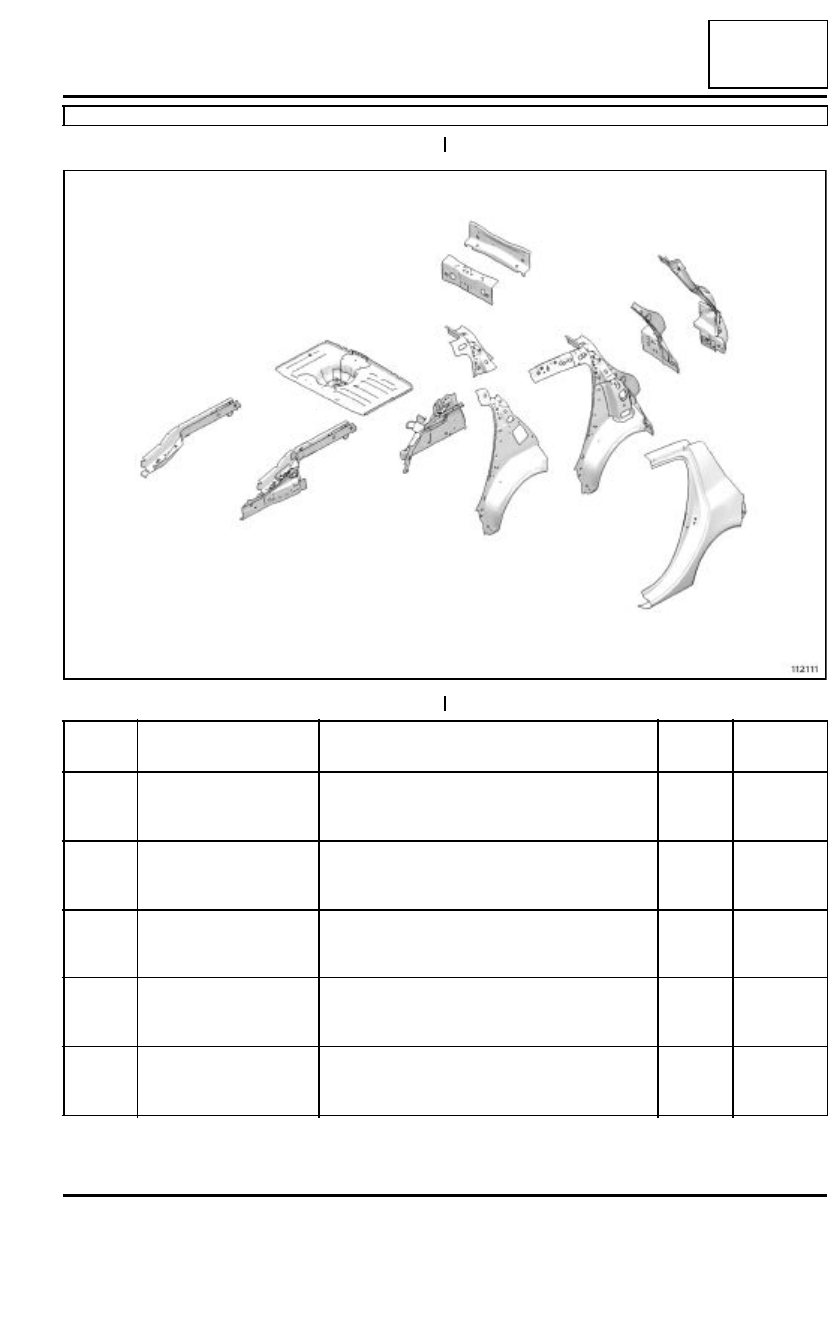

I - ESTRUCTURA TRASERA

112111

2

1

12

11

10

9

7

8

6

5

4

3

Número

Designación

Clasificación

Natura-
leza

Espesor
(mm)

(1)

Panel de aleta trasera

(consultar  44A, Estructura superior trasera,
Panel de aleta trasera: Descripción, página
44A-7)

0,65

(2)

Paso de rueda trasero
exterior

(consultar  44A, Estructura superior trasera,
Paso de rueda trasero exterior: Descripción,
página 44A-22)

0,6

(3)

Forro de custodia

(consultar  44A, Estructura superior trasera,
Forro de custodia: Descripción, página 44A-
28)

0,65/1,2

(4)

Forro de soporte del
piloto trasero izquierdo

(consultar  44A, Estructura superior trasera,
Forro de soporte del piloto: Descripción,
página 44A-18)

HLE

0,95

(5)

Soporte del piloto tra-
sero izquierdo

(consultar  44A, Estructura superior trasera,
Soporte de pilotos traseros: Descripción,
página 44A-16)

0,85

43A

-

7

ESTRUCTURA SUPERIOR LATERAL

Estructura del vehículo parte trasera: Descripción

B85 o C85

43A

(6)

Paso de rueda interior

(consultar  44A, Estructura superior trasera,
Paso de rueda trasero interior: Descripción,
página 44A-25)

HLE

0,75

(7)

Larguero trasero

(consultar  41D,  Estructura inferior trasera,
Conjunto larguero trasero: Descripción,
página 41D-16)

HLE

1,5

(8)

Piso trasero parte tra-
sera

(consultar  41D,  Estructura inferior trasera,
Piso trasero parte trasera: Descripción,
página 41D-15)

0,65

(9)

Refuerzo  superior de
custodia

(consultar  44A, Estructura superior trasera,
Forro de custodia: Descripción, página 44A-
28)

HLE

1

(10)

Forro de faldón trasero

(consultar  44A, Estructura superior trasera,
Forro de faldón trasero: Descripción, página
44A-35)

0,85

(11)

Faldón trasero

(consultar  44A, Estructura superior trasera,
Faldón trasero: Descripción, página 44A-33)

0,85

(12)

Larguero trasero parte
trasera

(consultar  41D,  Estructura inferior trasera,
Larguero trasero parte trasera: Descripción,
página 41D-21)

HLE

1,5

Número

Designación

Clasificación

Natura-
leza

Espesor
(mm)
