43A

-

12

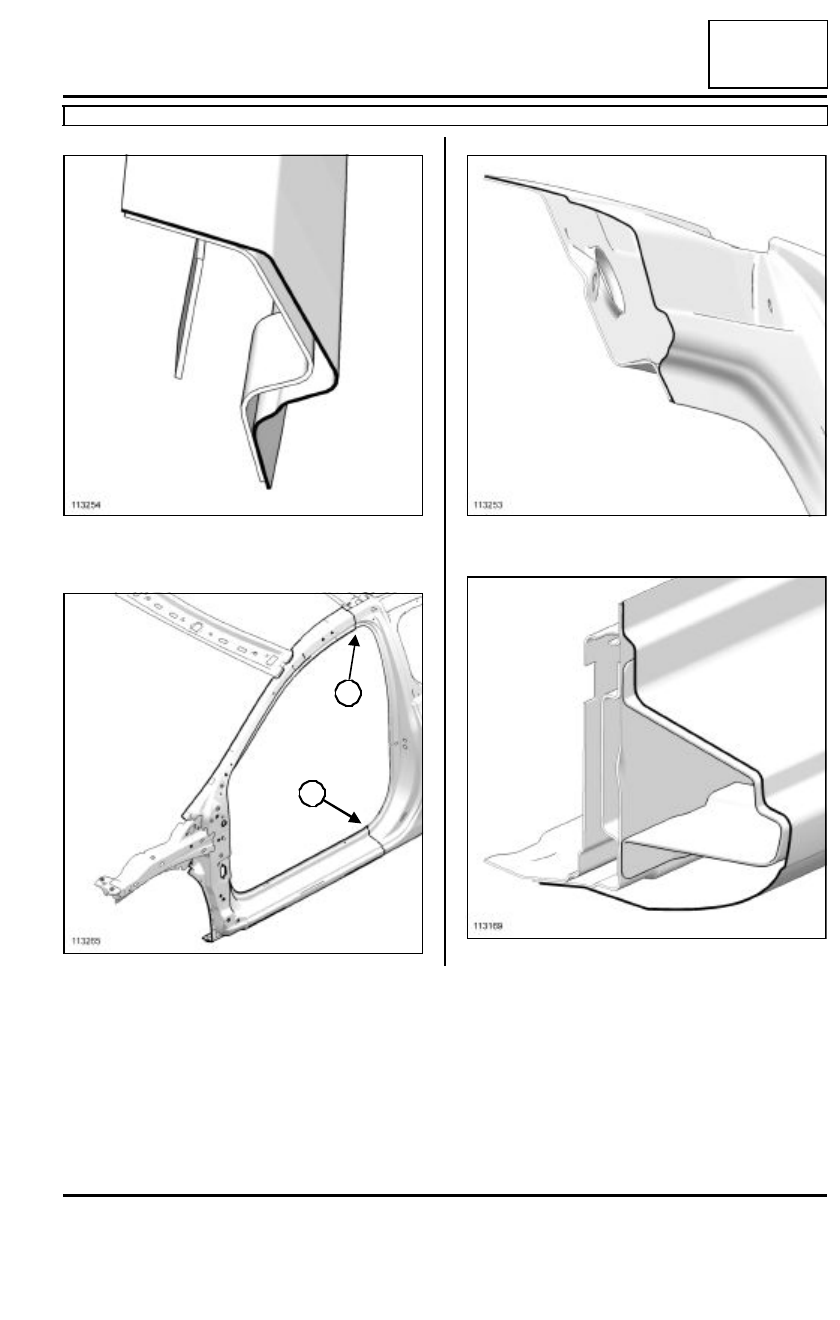

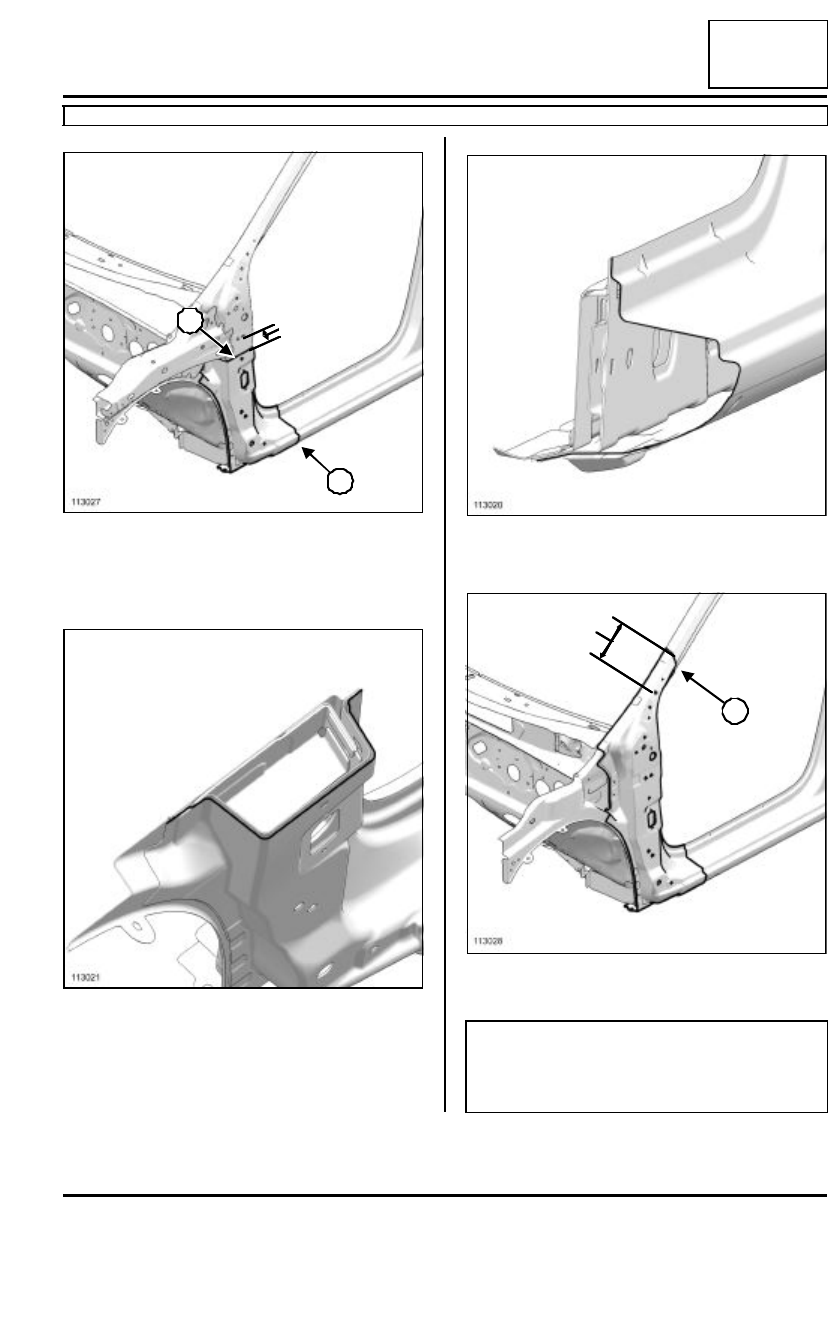

ESTRUCTURA SUPERIOR LATERAL

Pie delantero: Descripción

C85

43A

(X1) = 70 mm

Efectuar el corte (B) delante del apoyo gato.

Corte A

Corte B

2 -  Sustitución del pie delantero

(X2) = 180 mm

113027

113021

X1

A

B

113020

113028

ATENCIÓN

Respetar la posición de este corte, se determina en
función del corte de los refuerzos internos o de los
insertos acústicos.

X2

C

43A

-

13

ESTRUCTURA SUPERIOR LATERAL

Pie delantero: Descripción

C85

43A

Corte C

3 - Sustitución completa

Corte D

Corte E

113254

113265

D

E

113253

113169

43A

-

14

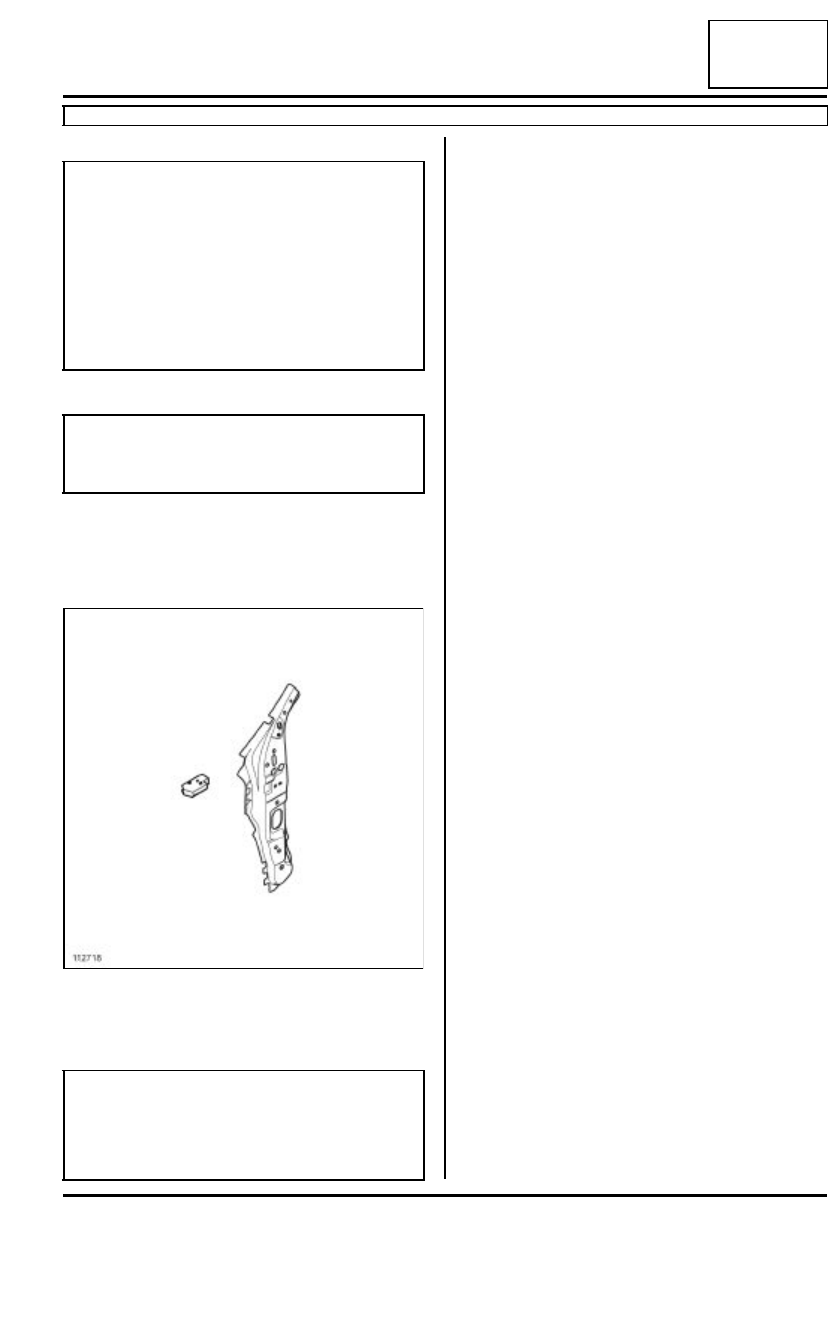

ESTRUCTURA SUPERIOR LATERAL

Refuerzo del pie delantero: Descripción general

B85 o C85

43A

(MR 400, 40A, Generalidades).

CONCEPCIÓN DEL ELEMENTO DE ESTRUCTURA

Esta pieza es de tipo elemental, sólo cumple la función
de refuerzo del pie delantero.

ATENCIÓN

Las informaciones contenidas a continuación des-
criben el método de reparación general para todos
los vehículos con el mismo tipo de concepción para
esta pieza.

Antes de leer estas informaciones generales, ase-
gurarse de que no hay particularidades ligadas al
vehículo. Estas particularidades se precisan si pro-
cede en las otras par tes de este sub-capítulo que
tratan de la pieza.

Nota:

Para indicaciones detalladas sobre una unión parti-
cular, consultar:

112718

ATENCIÓN

Si los puntos de soldadura no se pueden realizar
con una punteadora eléctrica como estaban origi-
nalmente, estos serán sustituidos por puntos de
taponado tras el taladrado de la primera chapa.

43A

-

15

ESTRUCTURA SUPERIOR LATERAL

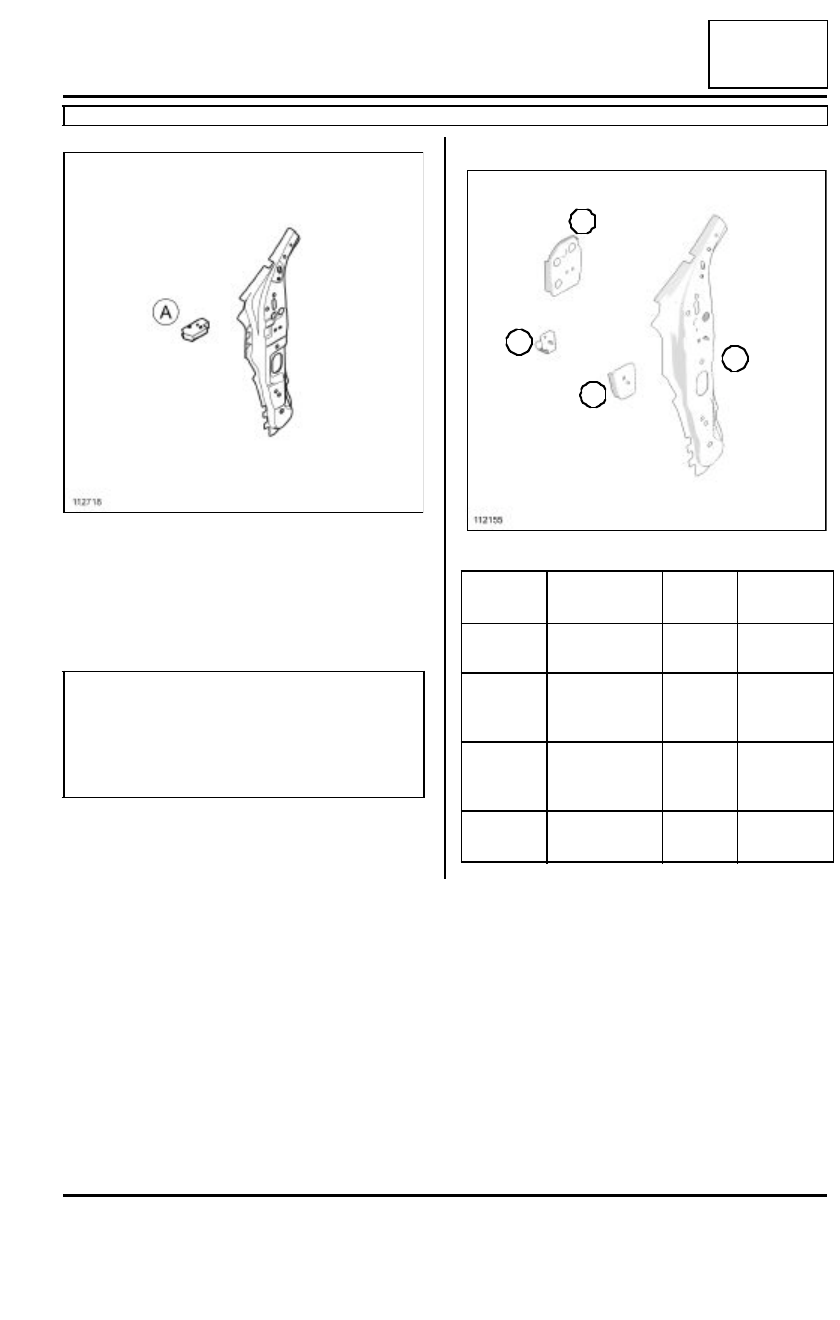

Refuerzo del pie delantero: Descripción

B85 o C85

43A

Para efectuar la sustitución de esta pieza, solicitar
como suplemento el inserto hinchable (A).

Esta pieza sólo puede ser sustituida de una sola ma-
nera:

- sustitución completa.

I - COMPOSICIÓN DE LA PIEZA DE RECAMBIO

112718

IMPORTANTE

Para las uniones soldadas en tres espesores, efec-
tuar los puntos de soldadura de la pieza sustituida
en el mismo lugar en el que se encontraban de ori-
gen para conservar las características mecánicas
de la unión.

112155

Número

Designación

Natura-
leza

Espesor
(mm)

(1)

Refuerzo del
pie delantero

HLE

1,2

(2)

Refuerzo de
bisagra  supe-
rior

HLE

2

(3)

Placa de fija-
ción inferior de
bisagra

THLE

2,5

(4)

Refuerzo de
bisagra inferior

HLE

1,5

4

3

2

1
