41D

-

20

ESTRUCTURA INFERIOR TRASERA

Larguero trasero: Descripción general

B85 o C85

41D

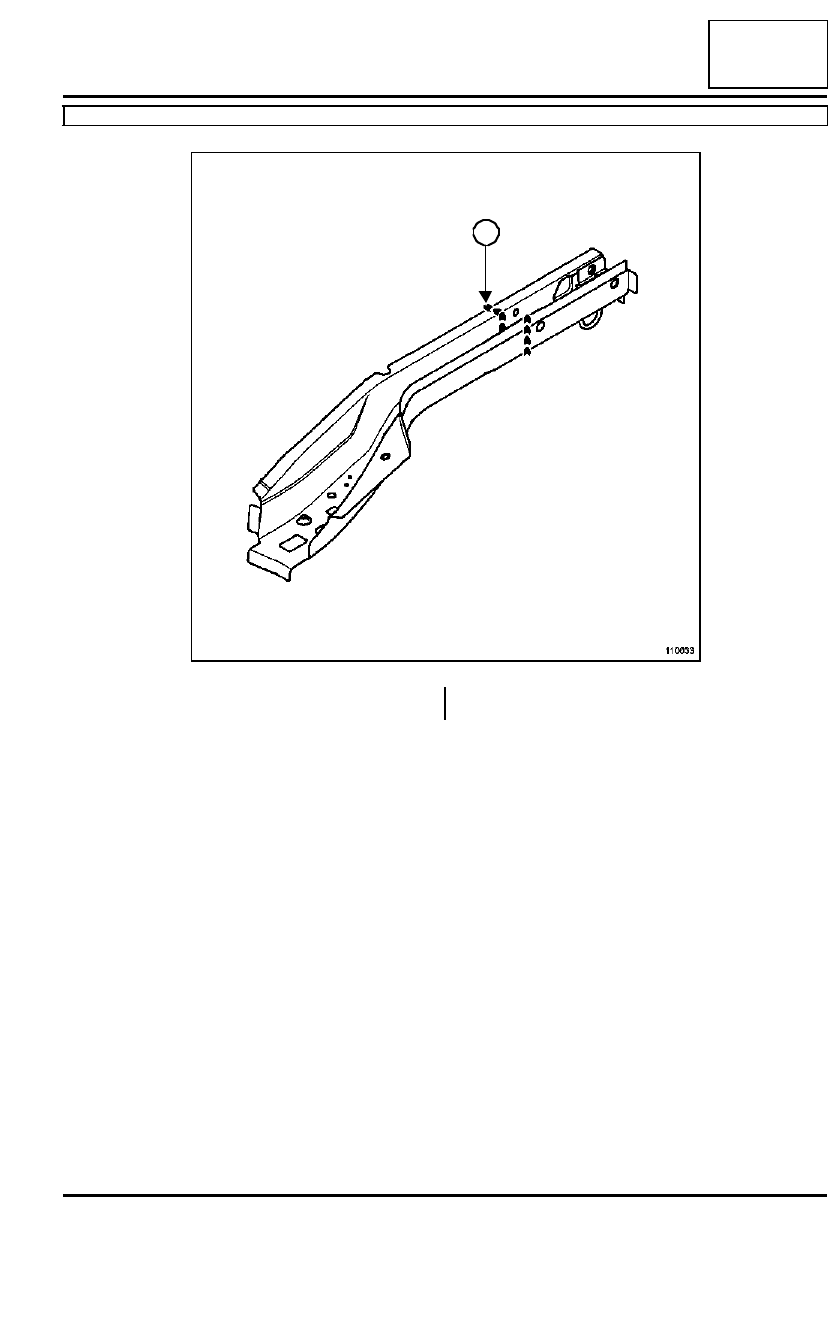

La línea (2) del dibujo materializa una soldadura borde
contra borde por cordón de cadeneta MAG.

110633

2

41D

-

21

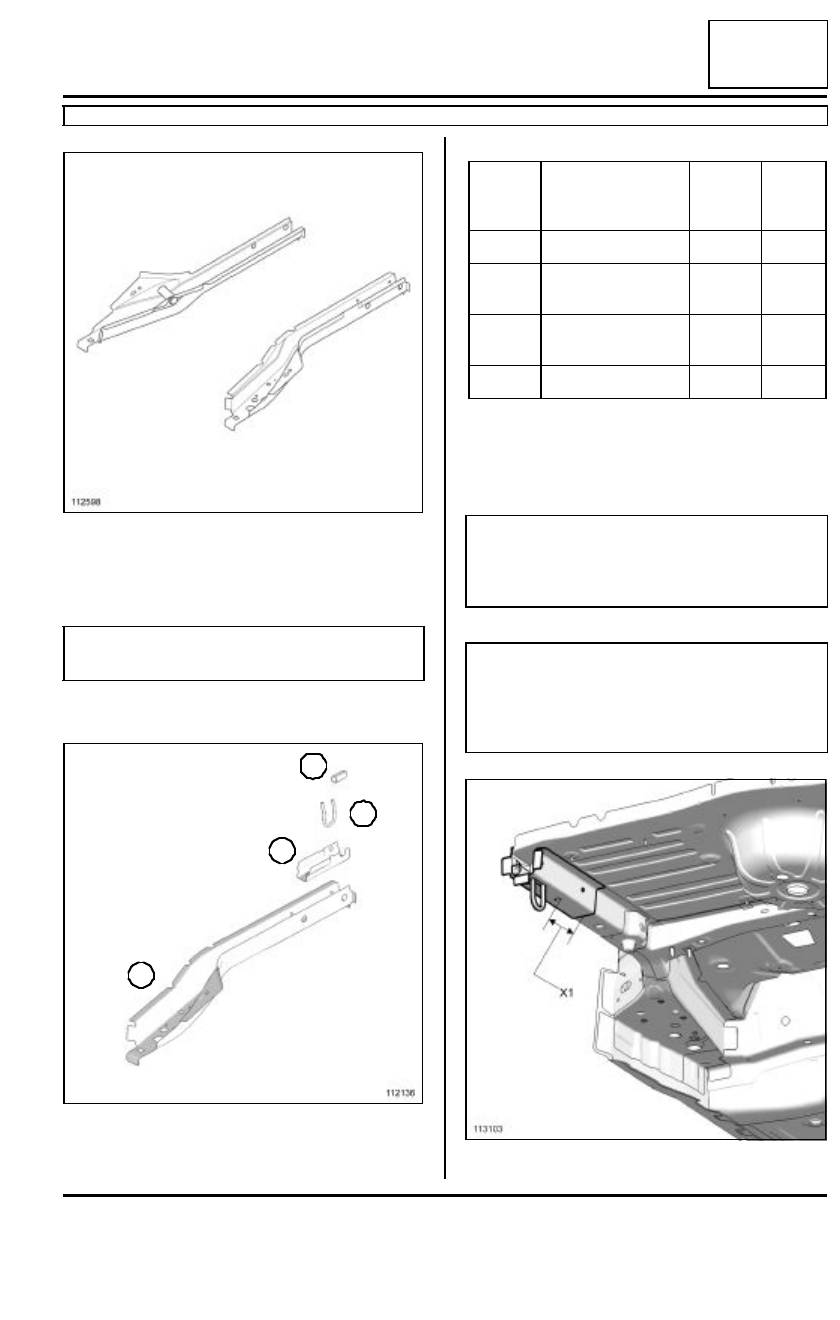

ESTRUCTURA INFERIOR TRASERA

Larguero trasero parte trasera: Descripción

B85 o C85

41D

Esta pieza sólo puede ser sustituida de una sola ma-
nera:

- Sustitución parcial de la parte trasera.

I - COMPOSICIÓN DE LA PIEZA DE RECAMBIO

II - PIEZA EN POSICIÓN

Sustitución parcial de la parte trasera

X1 = 70 mm

112598

IMPORTANTE

Es indispensable utilizar el banco de enderezado.

112136

4

3

2

1

Númer
o

Designación

Natura-
leza

Espe-
sor
(mm)

(1)

Larguero trasero

HLE

1,5

(2)

Refuerzo de anilla
de amarre

HLE

2

(3)

C a s q u i l l o   d e l
macho de roscar

(4)

Anilla de amarre

∅

 8

ATENCIÓN

Respetar la posición de este corte, está determi-
nada en función de los puntos de fijación de los
elementos de mecánica.

ATENCIÓN

Si los puntos de soldadura no se pueden realizar
con una punteadora eléctrica como estaban origi-
nalmente, serán sustituidos por puntos de tapo-
nado tras el taladrado de la primera chapa.

113103

41D

-

22

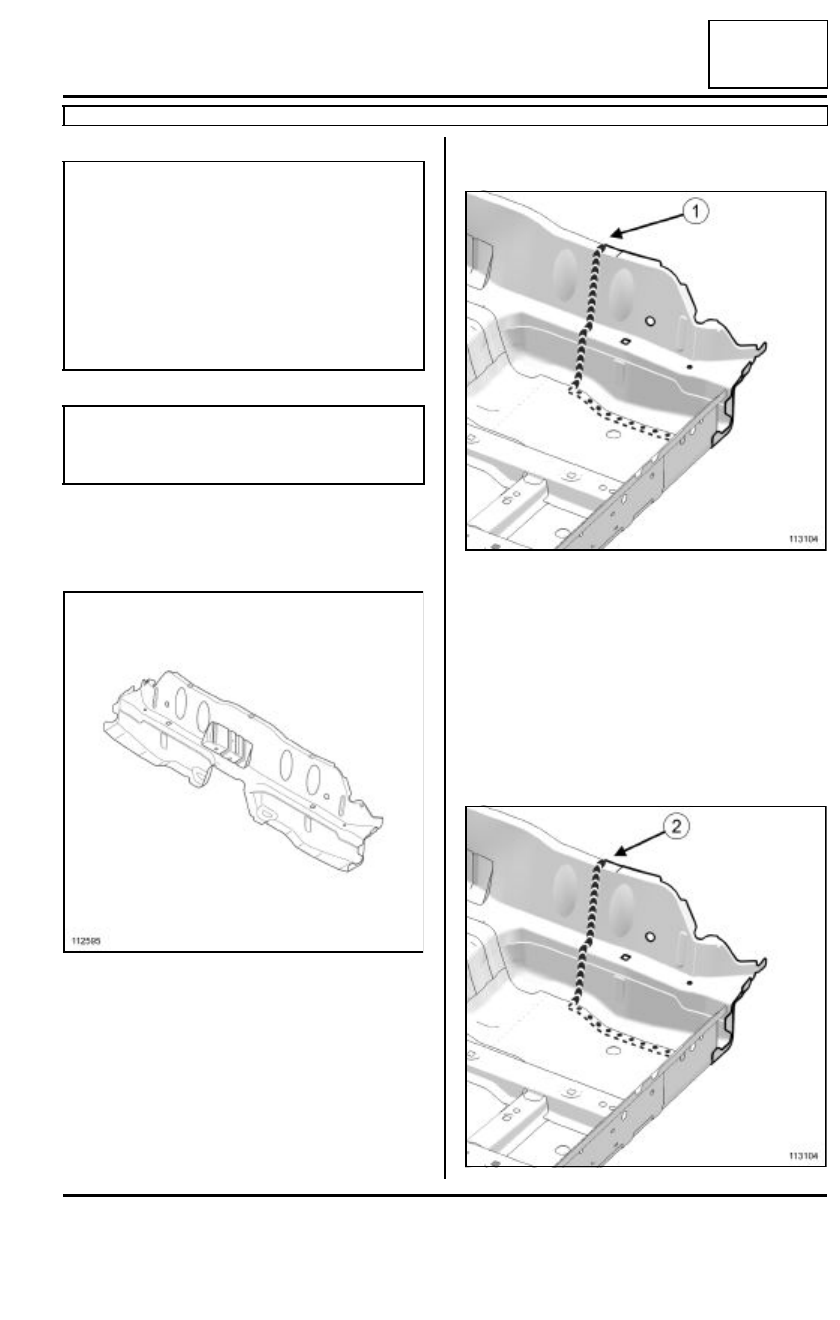

ESTRUCTURA INFERIOR TRASERA

Refuerzo de travesaño delantero del piso trasero: Descripción general

B85 o C85

41D

(MR 400, 40A, Generalidades).

I - CONCEPCIÓN DEL ELEMENTO DE
ESTRUCTURA

Esta pieza es de tipo elemental, sólo cumple la función
de refuerzo del travesaño delantero del piso trasero.

II - ZONA DE CORTE PARA SUSTITUCIÓN
PARCIAL

Esta línea (1) materializa el lugar en el que es posible
efectuar una sustitución parcial.

Esta operación puede permitir el acceso al interior del
cuerpo hueco del elemento de estructura para un en-
derezado.

III - MODO DE ENSAMBLADO PARA UNA
SUSTITUCIÓN PARCIAL

Sólo se indican las uniones específicas en la sustitu-
ción parcial por corte.

ATENCIÓN

Las informaciones contenidas a continuación des-
criben el método de reparación general para todos
los vehículos con el mismo tipo de concepción para
esta pieza.

Antes de leer estas informaciones generales, ase-
gurarse de que no hay particularidades relaciona-
das con el vehículo. Estas particularidades se
precisan si es necesario en las otras partes de este
sub-capítulo que tratan de la pieza

Nota:

Para indicaciones detalladas sobre una unión parti-
cular, consultar:

112595

113104

113104

41D

-

23

ESTRUCTURA INFERIOR TRASERA

Refuerzo de travesaño delantero del piso trasero: Descripción general

B85 o C85

41D

La línea (2) del dibujo materializa una soldadura borde
contra borde por cordón de cadeneta MAG.

Para los otros casos de acceso a las caras de ensam-
blado, las diferentes posibilidades de sustitución se
describen en los fundamentales de la reparación de
carrocería y estructura (consultar MR 400, 40A, Gene-
ralidades).

ATENCIÓN

Si los puntos de soldadura no se pueden realizar
con una punteadora eléctrica como estaban origi-
nalmente, estos serán sustituidos por puntos de
taponado tras el taladrado de la primera chapa.
