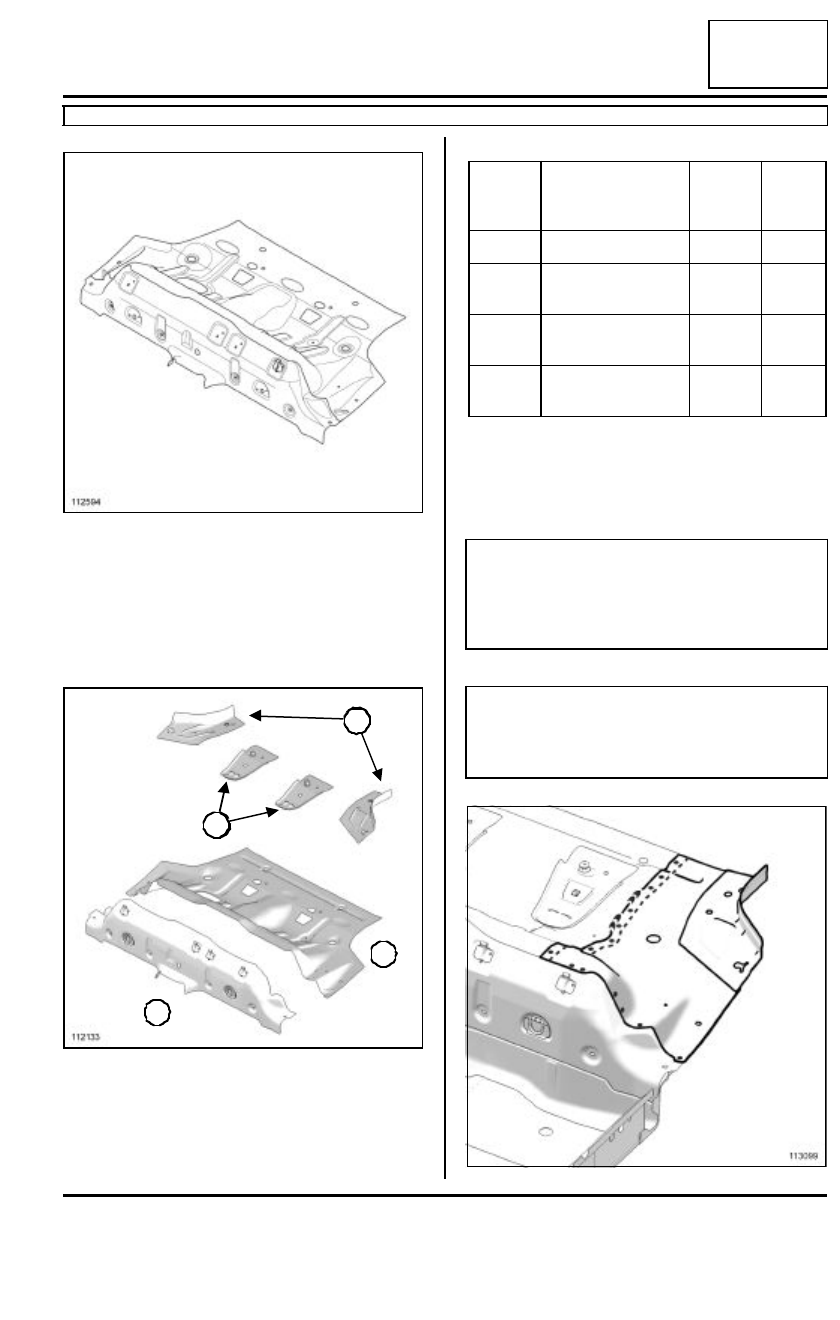

41D

-

12

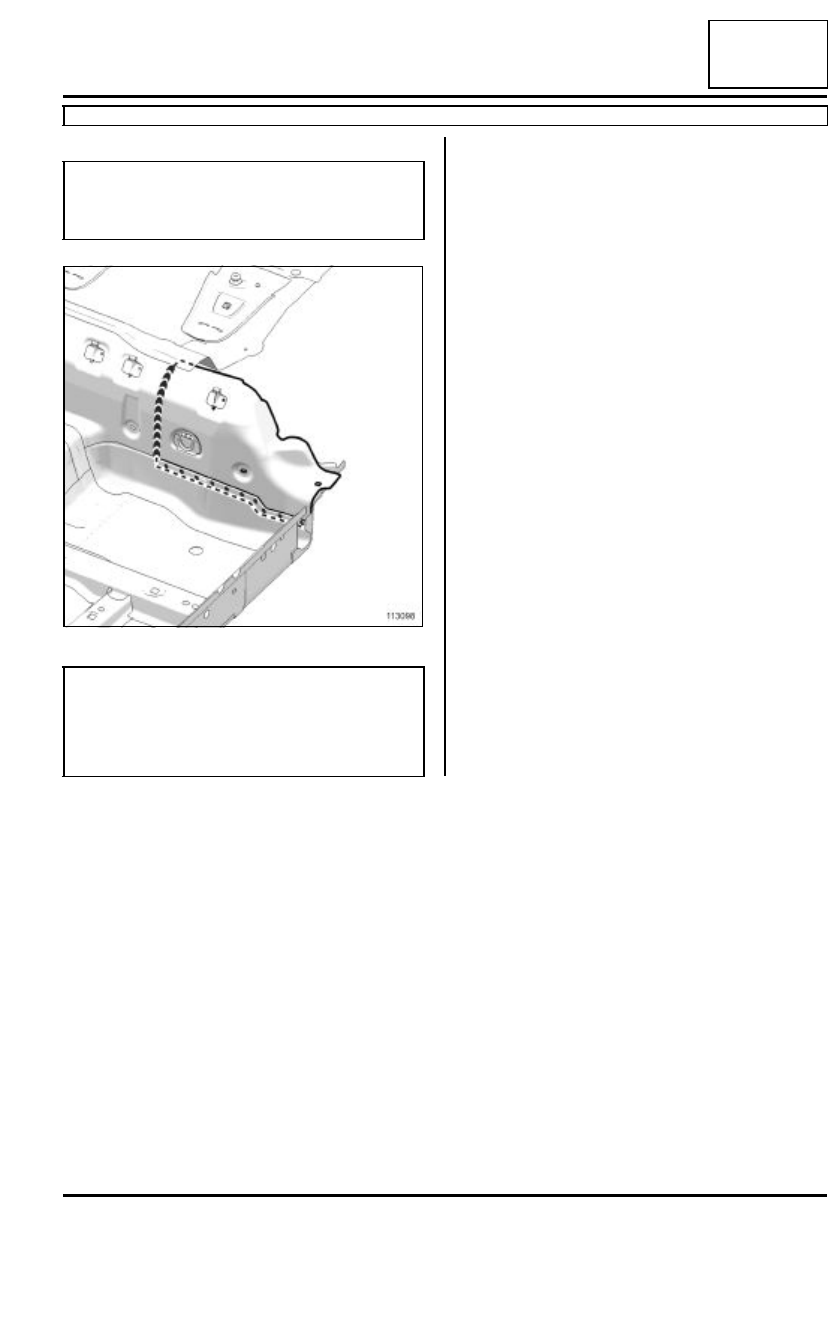

ESTRUCTURA INFERIOR TRASERA

Piso trasero parte delantera: Descripción

B85 o C85

41D

La sustitución de esta pieza se efectúa según las si-
guientes posibilidades:

- sustitución parcial parte lateral tensor,

- sustitución completa.

I - COMPOSICIÓN DE LA PIEZA DE RECAMBIO

II - PIEZA EN POSICIÓN

Sustitución parcial parte trasera

112594

112133

4

4

3

3

2

1

Númer
o

Designación

Natura-
leza

Espe-
sor
(mm)

(1)

Travesaño cierre

0,65

(2)

Piso trasero parte
delantera

0,65

(3)

Refuerzo lateral del
piso

HLE

1,5

(4)

Refuerzo central
del asiento

HLE

1,5

ATENCIÓN

Para la sustitución parcial de las piezas que consti-
tuyen un mismo elemento de la estructura, despla-
zar imperativamente las líneas de soldadura de
todos los elementos.

ATENCIÓN

Respetar la posición de este corte, se determina en
función del corte de los refuerzos internos o de los
insertos acústicos.

113099

41D

-

13

ESTRUCTURA INFERIOR TRASERA

Piso trasero parte delantera: Descripción

B85 o C85

41D

Nota:

Efectuar la sustitución parcial por superposición de
las chapas, hacer dos cordones de soldadura.

113098

ATENCIÓN

Si los puntos de soldadura no se pueden realizar
con una punteadora eléctrica como estaban origi-
nalmente, serán sustituidos por puntos de tapo-
nado tras el taladrado de la primera chapa.

41D

-

14

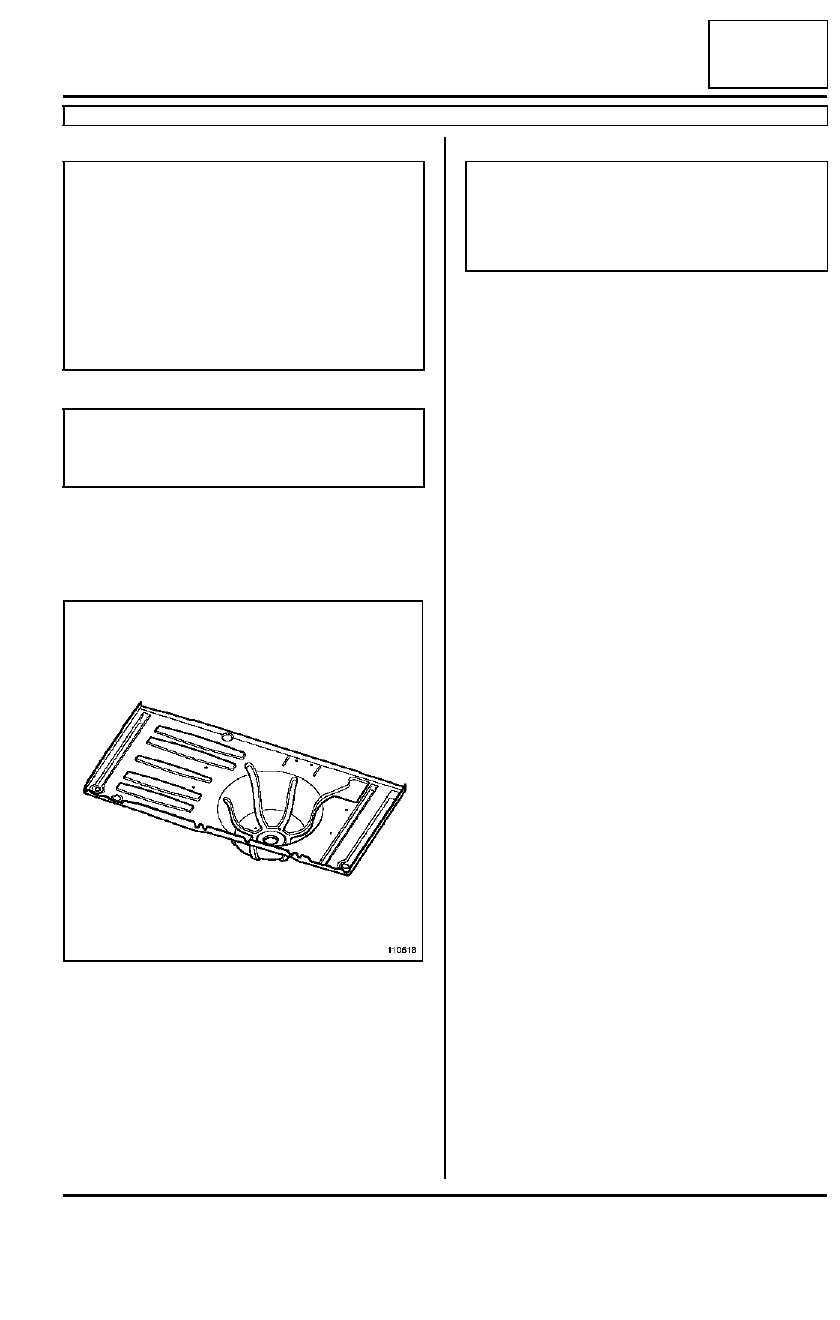

ESTRUCTURA INFERIOR TRASERA

Piso trasero parte trasera: Descripción general

B85 o C85

41D

(MR 400, 40A, Generalidades).

I - CONCEPCIÓN DEL ELEMENTO DE
ESTRUCTURA

Esta pieza presenta la particularidad de desempeñar
las funciones de piso trasero parte trasera y de soporte
de fijación de la rueda de repuesto.

Ninguna sustitución parcial es posible en esta pieza.

II - MODO DE ENSAMBLADO PARA UNA
SUSTITUCIÓN PARCIAL

Sólo se indican las uniones específicas para la sustitu-
ción parcial por corte.

Para los otros casos de acceso a las caras de ensam-
blado, las diferentes posibilidades de sustitución se
describen en los fundamentales de la reparación de
carrocería y estructura (consultar MR 400, 40A, Gene-
ralidades).

ATENCIÓN

Las informaciones contenidas a continuación des-
criben el método de reparación general para todos
los vehículos con el mismo tipo de concepción para
esta pieza.

Antes de leer estas informaciones generales, ase-
gurarse de que no hay particularidades ligadas al
vehículo. Estas particularidades se precisan si pro-
cede en las otras partes de este subcapítulo que
tratan de la pieza.

Nota:

Para indicaciones detalladas sobre una unión parti-
cular, consultar:

110618

ATENCIÓN

Si los puntos de soldadura no se pueden realizar
con una punteadora eléctrica como estaban origi-
nalmente, serán sustituidos por puntos de tapo-
nado tras el taladrado de la primera chapa.

41D

-

15

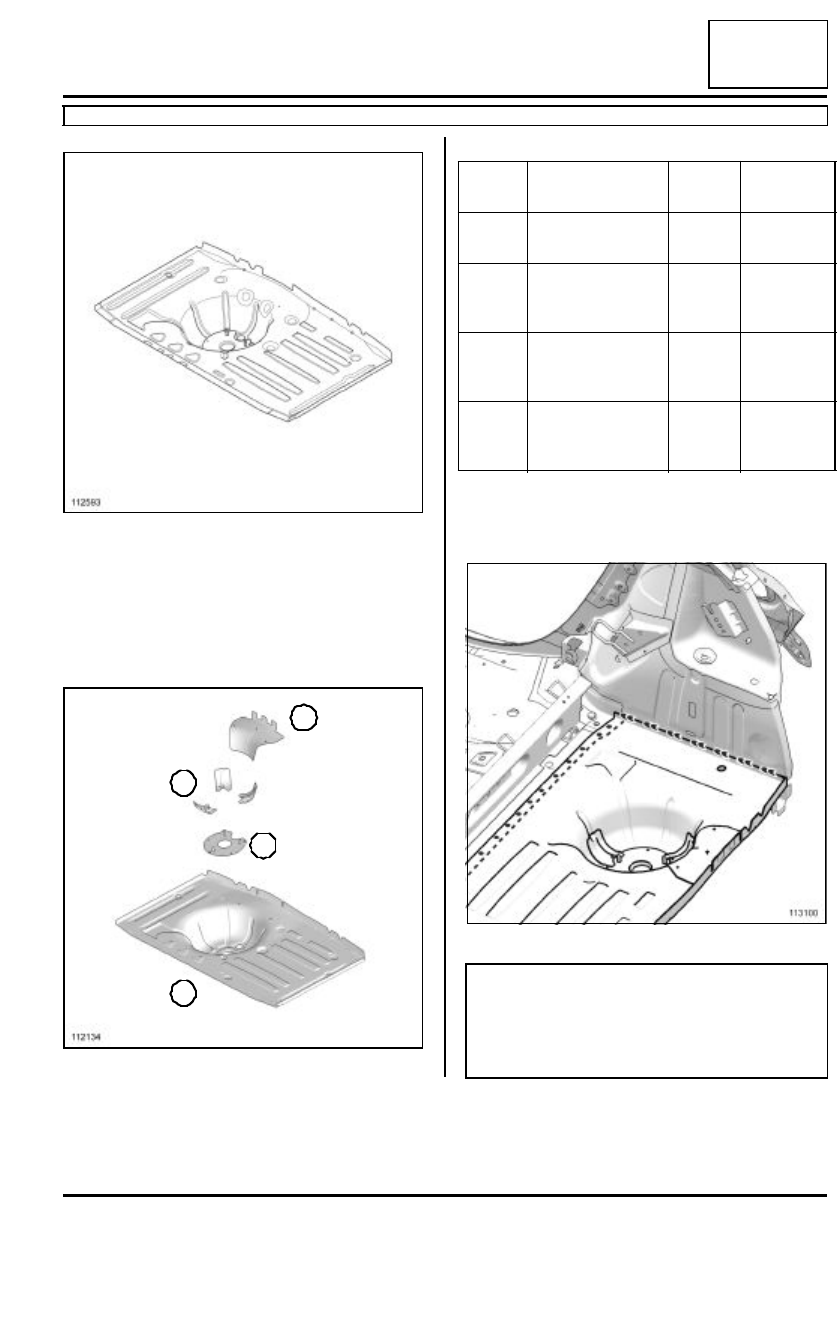

ESTRUCTURA INFERIOR TRASERA

Piso trasero parte trasera: Descripción

B85 o C85

41D

Esta pieza sólo puede ser sustituida de una sola ma-
nera:

- Sustitución completa.

I - COMPOSICIÓN DE LA PIEZA DE RECAMBIO

II - PIEZA EN POSICIÓN

Sustitución completa

112593

112134

2

1

4

3

Númer
o

Designación

Natura-
leza

Espesor
(mm)

(1)

Piso de la parte
trasera

0,65

(2)

Refuerzo  lateral
de fijación de la
rueda de repuesto

HLE

1,5

(3)

Refuerzo de fija-
ción de la rueda
de repuesto

HLE

1,5

(4)

Refuerzo  trasero
del receptáculo de
la rueda

HLE

1,5

113100

Nota:

Si los puntos de soldadura no se pueden realizar
con una punteadora eléctrica como estaban origi-
nalmente, los puntos de soldadura serán sustitui-
dos por cordones.
