41D

-

4

ESTRUCTURA INFERIOR TRASERA

Estructura vehículo parte central: Descripción

B85 o C85

41D

(5)

Travesaño inferior de tablero

(consultar  42A, Estructura
superior delantera, Trave-
saño inferior de tablero:
Descripción general, página
42A-43)

THLE

1,7

(6)

Travesaño delantero bajo el asiento
delantero

(consultar  41B, Estructura
inferior central,  T ravesaño
delantero bajo el asiento
delantero: Descripción,
página 41B-15)

HLE

1,1

(7)

Travesaño trasero bajo el asiento delan-
tero

(consultar  41B, Estructura
inferior central,  T ravesaño
trasero bajo el asiento
delantero: Descripción,
página 41B-17)

HLE

1,1

(8)

Travesaño de cierre

(consultar  41D, Estructura
inferior trasera, Piso trasero
parte delantera: Descrip-
ción, página 41D-12)

0,65

(9)

Refuerzo  del  travesaño delantero del
piso trasero

(consultar  41D, Estructura
inferior trasera, Refuerzo de
travesaño delantero del piso
trasero: Descripción, página
41D-24)

1,2

(10)

Piso trasero parte delantera

(consultar  41D, Estructura
inferior trasera, Piso trasero
parte delantera: Descrip-
ción, página 41D-12)

0,65

(11)

Cierre del travesaño inferior de vano

(consultar  42A, Estructura
superior delantera, Cierre
del  travesaño inferior de
vano:  Descripción, página
42A-41)

0,7

Número

Designación

Clasificación

Natura-
leza

Espesor
(mm)

41D

-

5

ESTRUCTURA INFERIOR TRASERA

Estructura del vehículo parte trasera: Descripción

B85 o C85

41D

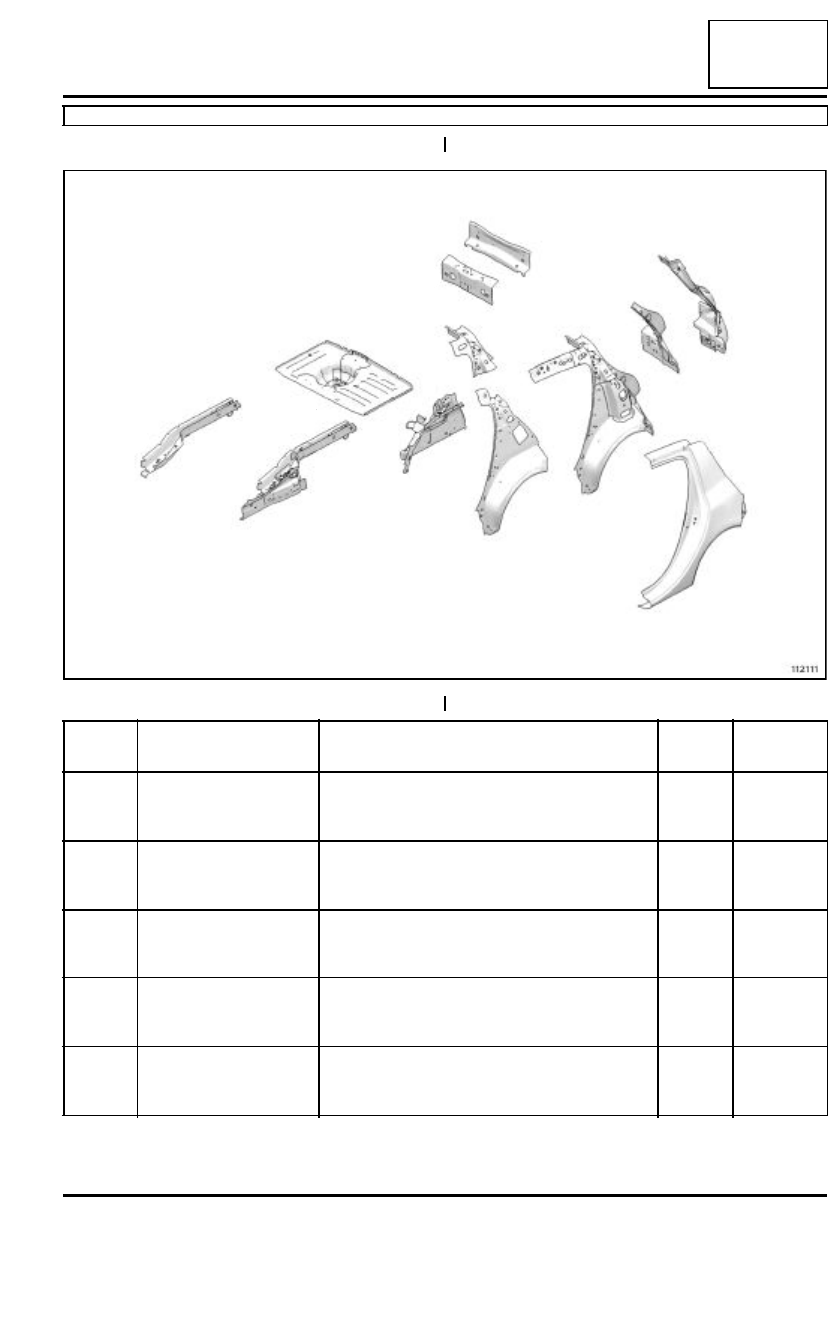

I - ESTRUCTURA TRASERA

112111

2

1

12

11

10

9

7

8

6

5

4

3

Número

Designación

Clasificación

Natura-
leza

Espesor
(mm)

(1)

Panel de aleta trasera

(consultar  44A, Estructura superior trasera,
Panel de aleta trasera: Descripción, página
44A-7)

0,65

(2)

Paso de rueda trasero
exterior

(consultar  44A, Estructura superior trasera,
Paso de rueda trasero exterior: Descripción,
página 44A-22)

0,6

(3)

Forro de custodia

(consultar  44A, Estructura superior trasera,
Forro de custodia: Descripción, página 44A-
28)

0,65/1,2

(4)

Forro de soporte del
piloto trasero izquierdo

(consultar  44A, Estructura superior trasera,
Forro de soporte del piloto: Descripción,
página 44A-18)

HLE

0,95

(5)

Soporte del piloto tra-
sero izquierdo

(consultar  44A, Estructura superior trasera,
Soporte de pilotos traseros: Descripción,
página 44A-16)

0,85

41D

-

6

ESTRUCTURA INFERIOR TRASERA

Estructura del vehículo parte trasera: Descripción

B85 o C85

41D

(6)

Paso de rueda interior

(consultar  44A, Estructura superior trasera,
Paso de rueda trasero interior: Descripción,
página 44A-25)

HLE

0,75

(7)

Larguero trasero

(consultar  41D,  Estructura inferior trasera,
Conjunto larguero trasero: Descripción,
página 41D-16)

HLE

1,5

(8)

Piso trasero parte tra-
sera

(consultar  41D,  Estructura inferior trasera,
Piso trasero parte trasera: Descripción,
página 41D-15)

0,65

(9)

Refuerzo  superior de
custodia

(consultar  44A, Estructura superior trasera,
Forro de custodia: Descripción, página 44A-
28)

HLE

1

(10)

Forro de faldón trasero

(consultar  44A, Estructura superior trasera,
Forro de faldón trasero: Descripción, página
44A-35)

0,85

(11)

Faldón trasero

(consultar  44A, Estructura superior trasera,
Faldón trasero: Descripción, página 44A-33)

0,85

(12)

Larguero trasero parte
trasera

(consultar  41D,  Estructura inferior trasera,
Larguero trasero parte trasera: Descripción,
página 41D-21)

HLE

1,5

Número

Designación

Clasificación

Natura-
leza

Espesor
(mm)

41D

-

7

ESTRUCTURA INFERIOR TRASERA

Estructura del vehículo parte trasera: Descripción

B85 o C85

41D

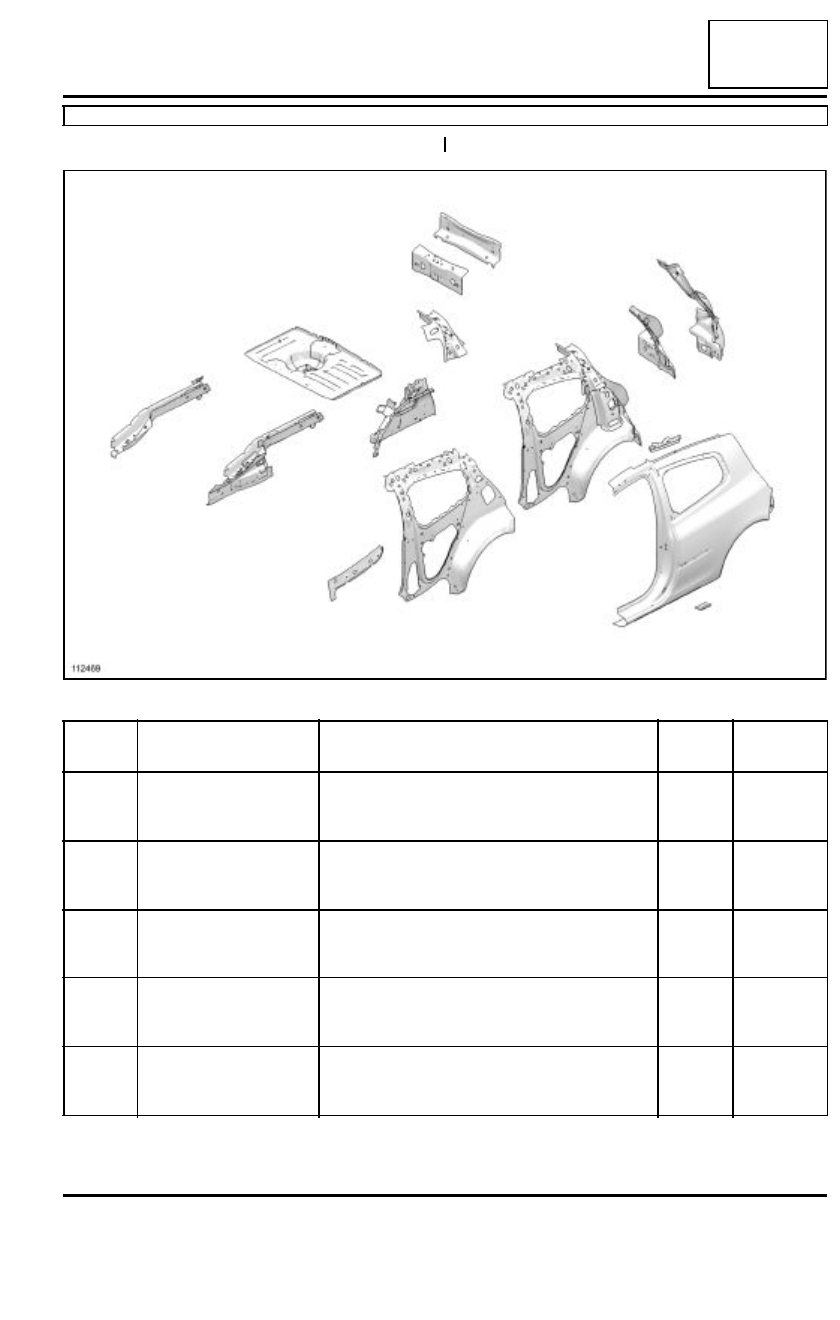

II - ESTRUCTURA TRASERA

112469

10

9

7

8

6

5

4

3

2

1

11

12

13

14

15

Número

Designación

Clasificación

Natura-
leza

Espesor
(mm)

(1)

Puente apoyo gato

(consultar  44A, Estructura superior trasera,
Panel de aleta trasera: Descripción, página
44A-7)

THLE

2

(2)

Panel de aleta trasera

(consultar  44A, Estructura superior trasera,
Panel de aleta trasera: Descripción, página
44A-7)

0,65

(3)

Soporte de fijación de la
barra de techo

(consultar  44A, Estructura superior trasera,
Panel de aleta trasera: Descripción, página
44A-7)

(4)

Refuerzo trasero de
custodia de la parte
superior

(consultar  4 3 A , Estructura superior lateral,
Refuerzo del pie medio: Descripción, página
43A-26)

1,2

(5)

Paso de rueda trasero
exterior

(consultar  44A, Estructura superior trasera,
Paso de rueda trasero exterior: Descripción,
página 44A-22)

0,6
