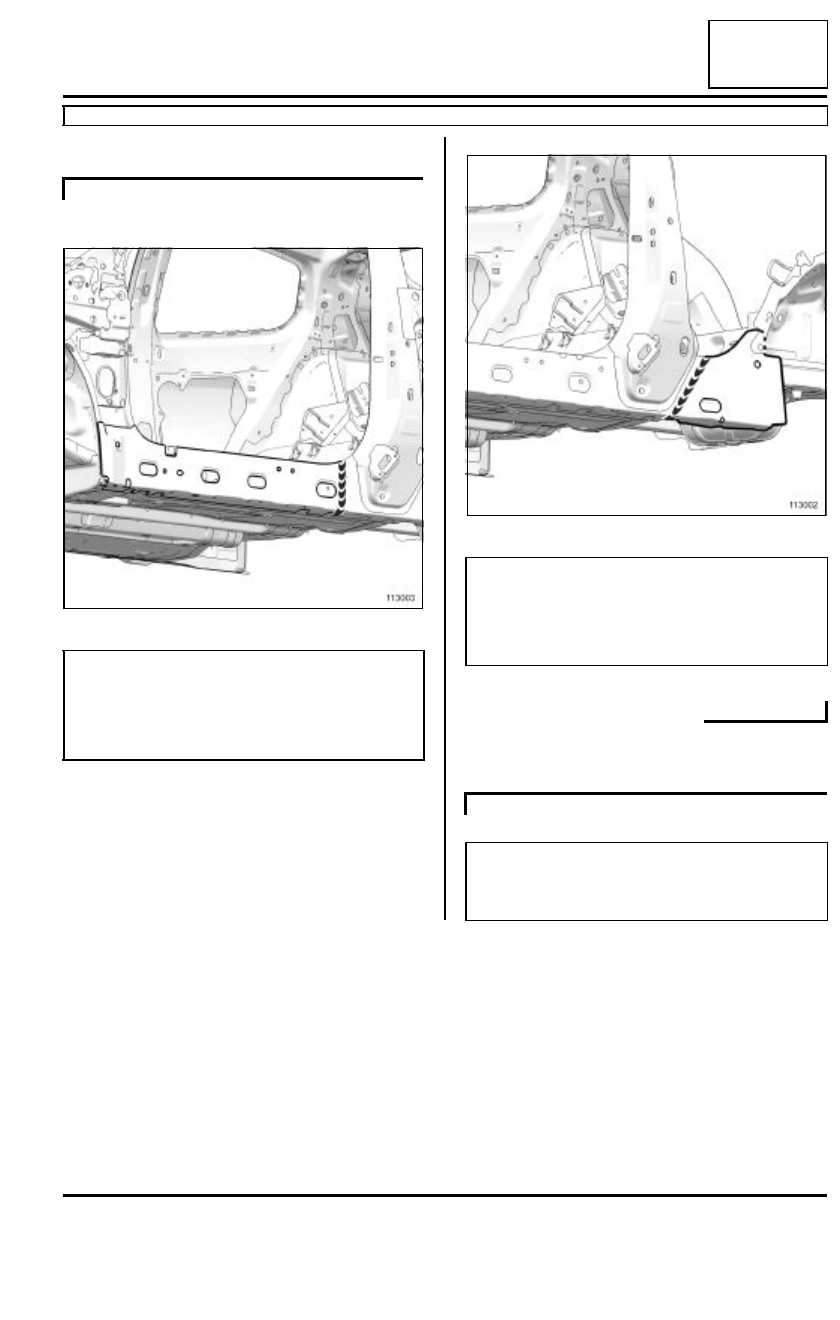

41C

-

28

ESTRUCTURA INFERIOR LATERAL

Cierre del bajo de carrocería: Descripción

B85 o C85

41C

III - PIEZA EN POSICIÓN

Sustitución parcial parte delantera

Sustitución parcial de la parte trasera

IV - PARTICULARIDADES DE LOS CORTES

C85

113003

ATENCIÓN

Para la sustitución parcial de las piezas que consti-
tuyen un mismo elemento de la estructura, despla-
zar imperativamente las líneas de soldadura de
todos los elementos.

113002

ATENCIÓN

Si los puntos de soldadura no se pueden realizar
con una punteadora eléctrica como estaban origi-
nalmente, serán sustituidos por puntos de tapo-
nado tras el taladrado de la primera chapa.

C85

Nota:

La posición de los cortes efectuados en el método
pueden evolucionar según el grado del choque.

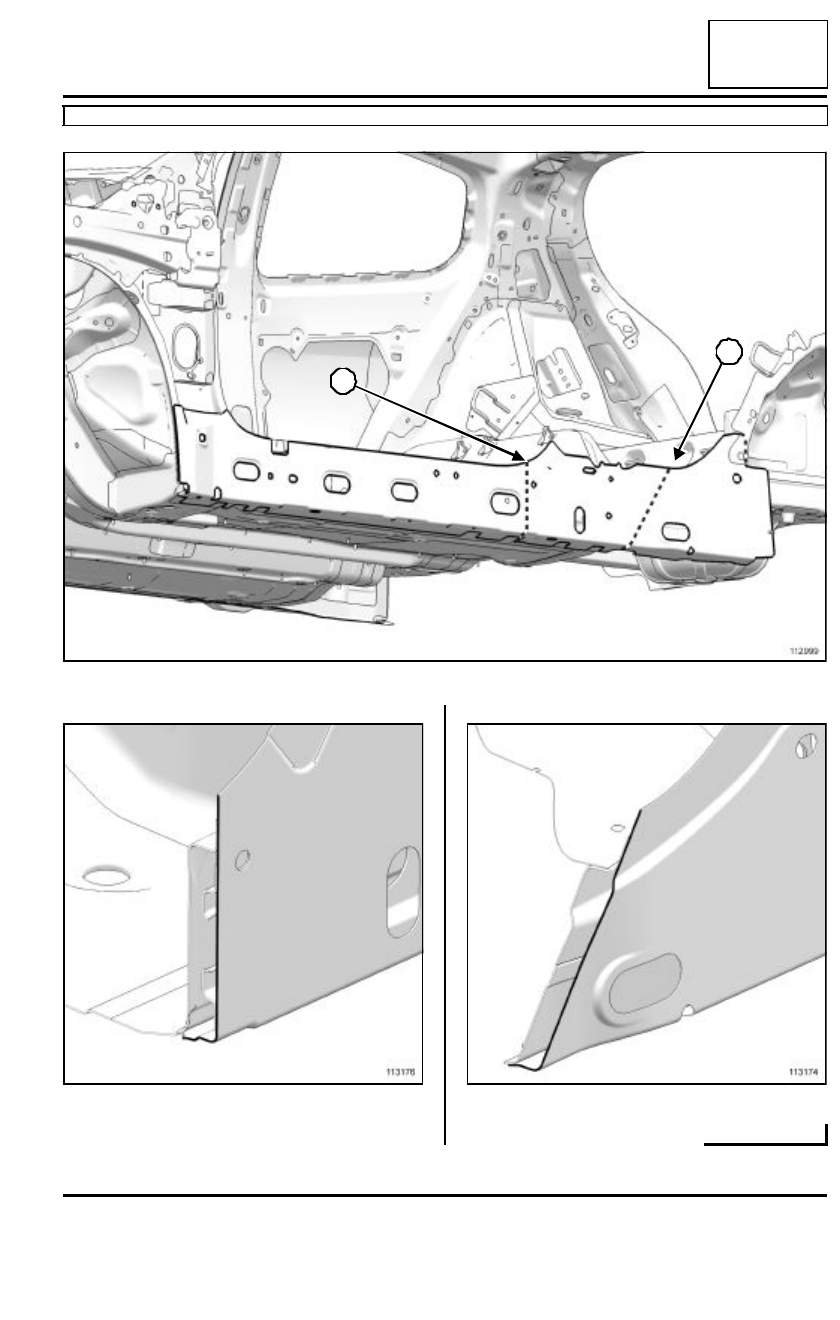

41C

-

29

ESTRUCTURA INFERIOR LATERAL

Cierre del bajo de carrocería: Descripción

B85 o C85

41C

Detalle del corte C

Detalle del corte D

112999

C

D

113176

113174

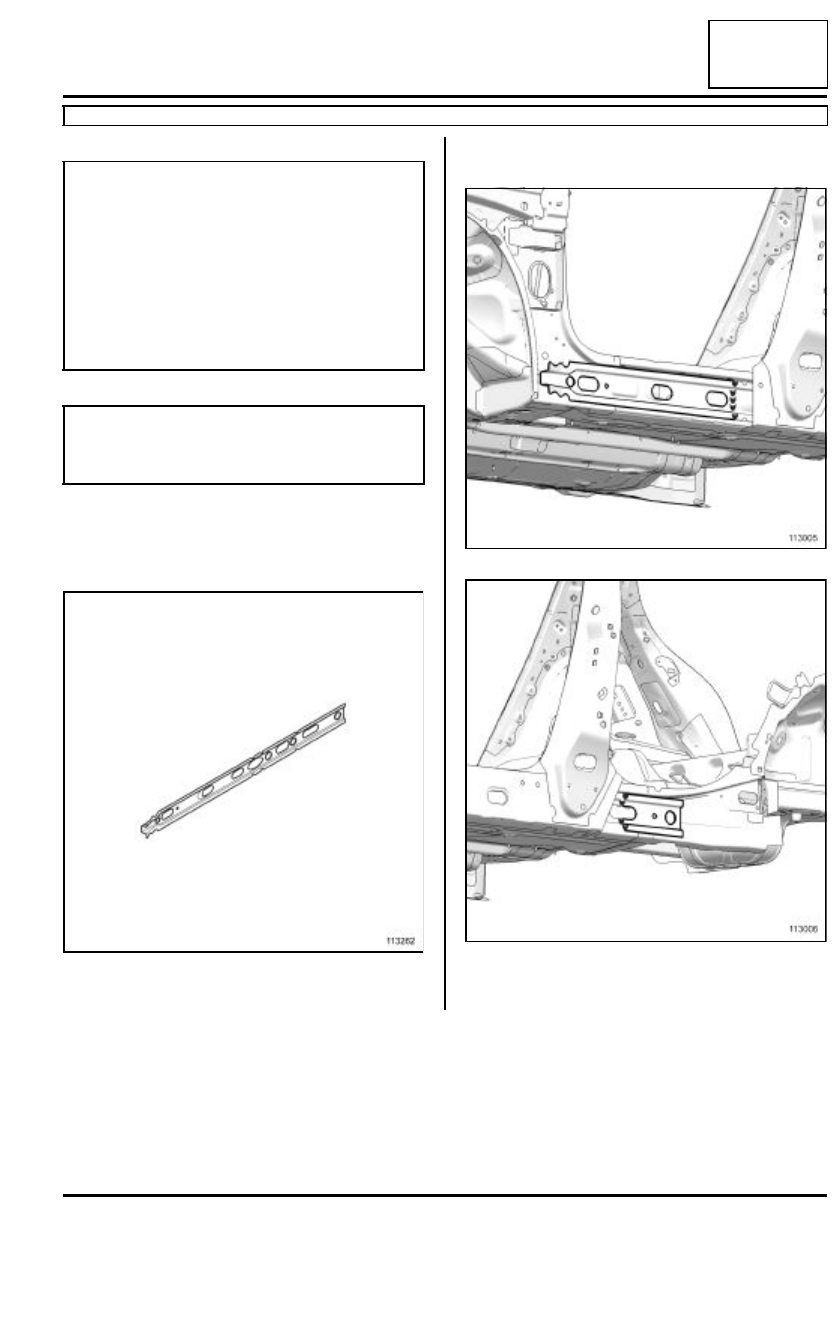

41C

-

30

ESTRUCTURA INFERIOR LATERAL

Refuerzo del bajo de carrocería: Descripción general

B85 o C85

41C

(MR 400, 40A, Generalidades.)

I - CONCEPCIÓN DEL ELEMENTO DE
ESTRUCTURA

La sustitución del refuerzo del bajo de carrocería está
ligada a la sustitución del cierre del bajo de carrocería.

II - ZONA DE CORTE PARA LA SUSTITUCIÓN
PARCIAL

ATENCIÓN

Las informaciones contenidas a continuación des-
criben el método de reparación general para todos
los vehículos con el mismo tipo de concepción para
esta pieza.

Antes de leer estas informaciones generales, ase-
gurarse de que no hay particularidades relaciona-
das con el vehículo. Estas particularidades se
precisan si es necesario en las otras partes de este
subcapítulo que tratan de la pieza.

Nota:

Para indicaciones detalladas sobre una unión parti-
cular, consultar:

113262

113005

113006

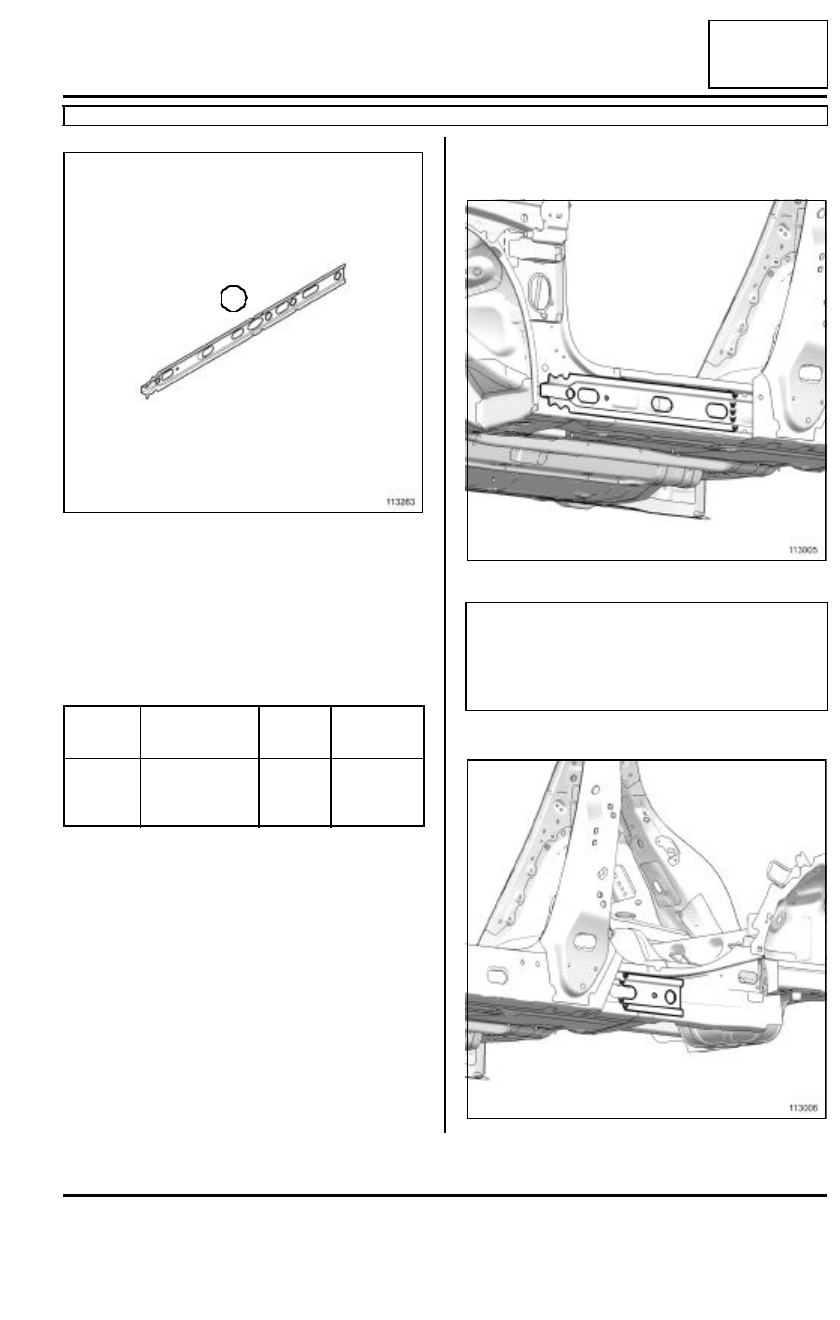

41C

-

31

ESTRUCTURA INFERIOR LATERAL

Refuerzo del bajo de carrocería: Descripción

B85 o C85

41C

La sustitución de esta pieza se efectúa según las si-
guientes posibilidades:

- sustitución parcial parte delantera,

- sustitución parcial parte trasera,

- sustitución completa.

Designación y espesor del elemento

I - PIEZA EN POSICIÓN

Sustitución parcial parte delantera

Sustitución parcial de la parte trasera

113263

Número

Designación

Natura-
leza

Espesor
(mm)

(1)

Refuerzo del
bajo de carro-
cería

HLE

1,5

1

113005

ATENCIÓN

Para la sustitución parcial de las piezas que consti-
tuyen un mismo elemento de la estructura, despla-
zar imperativamente las líneas de soldadura de
todos los elementos.

113006
