41C

-

24

ESTRUCTURA INFERIOR LATERAL

Cierre del bajo de carrocería completa: Descripción general

B85 o C85

41C

Para los otros casos de acceso a las caras de ensam-
blado, las diferentes posibilidades se describen en los
fundamentales de la reparación de la estructura de la
carrocería (consultar MR 400, 40A, Generalidades).

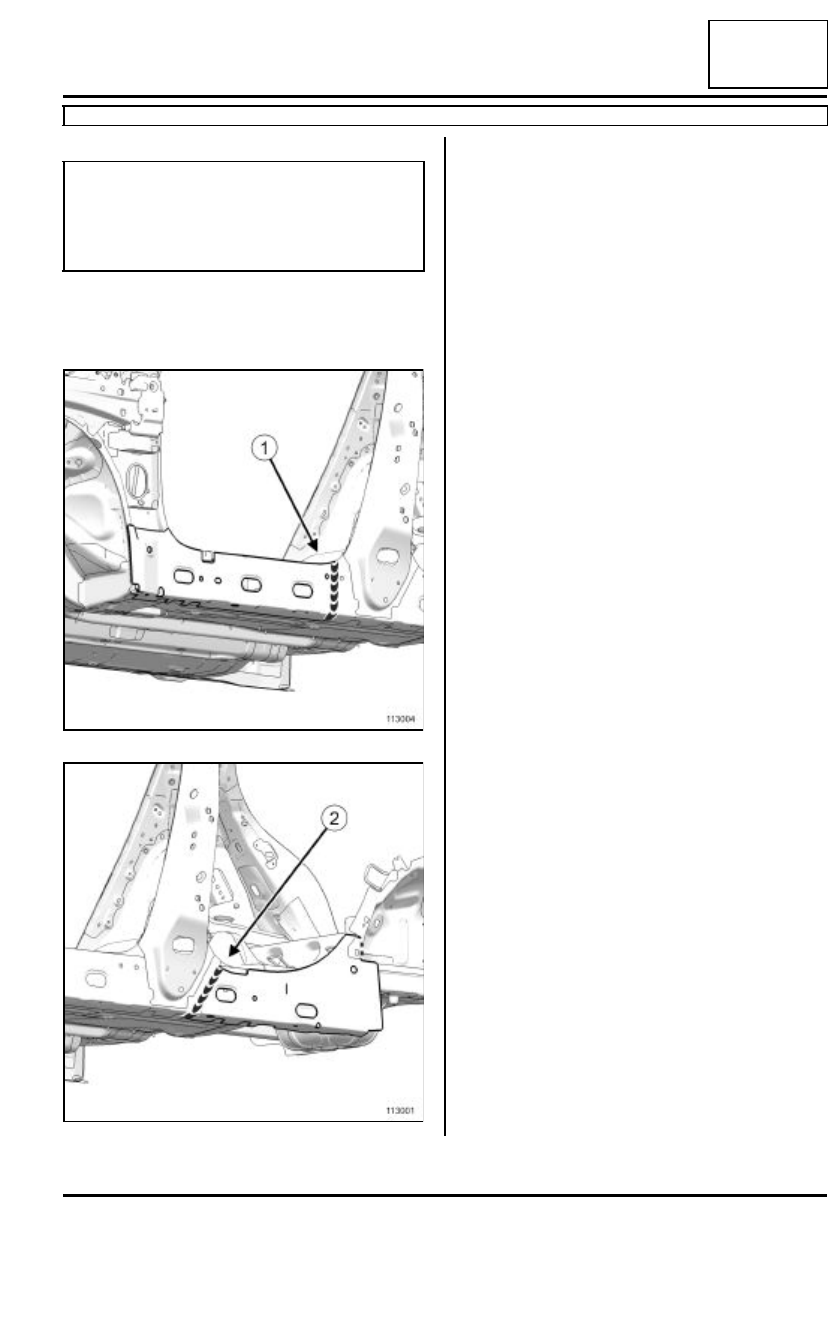

Las líneas (1) y (2) del dibujo representan una solda-
dura borde contra borde por cordón de cadeneta MAG.

ATENCIÓN

Si los puntos de soldadura no se pueden realizar
con una punteadora eléctrica como estaban origi-
nalmente, serán sustituidos por puntos de tapo-
nado tras el taladrado de la primera chapa.

113004

113001

41C

-

25

ESTRUCTURA INFERIOR LATERAL

Cierre del bajo de carrocería: Descripción

B85 o C85

41C

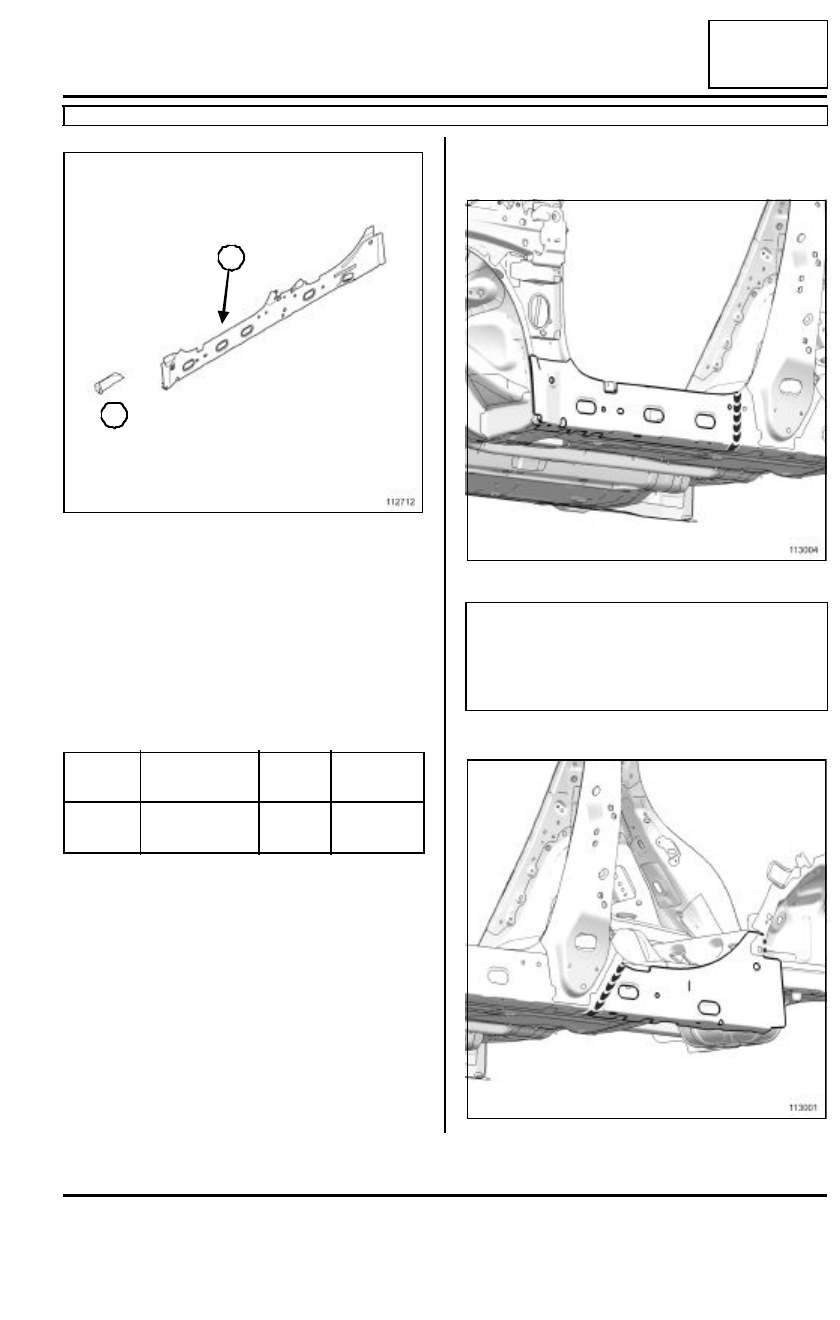

Para sustituir esta pieza, solicitar el inserto hinchable
del pie delantero (A).

La sustitución de esta pieza se efectúa según las si-
guientes posibilidades:

- sustitución parcial parte delantera,

- sustitución parcial parte trasera,

- sustitución completa.

Designación y espesor del elemento

I - PIEZA EN POSICIÓN

Sustitución parcial parte delantera

Sustitución parcial de la parte trasera

112712

Número

Designación

Natura-
leza

Espesor
(mm)

(1)

Cierre del bajo
de carrocería

HLE

1,2

A

1

113004

ATENCIÓN

Para la sustitución parcial de las piezas que consti-
tuyen un mismo elemento de la estructura, despla-
zar imperativamente las líneas de soldadura de
todos los elementos.

113001

41C

-

26

ESTRUCTURA INFERIOR LATERAL

Cierre del bajo de carrocería: Descripción

B85 o C85

41C

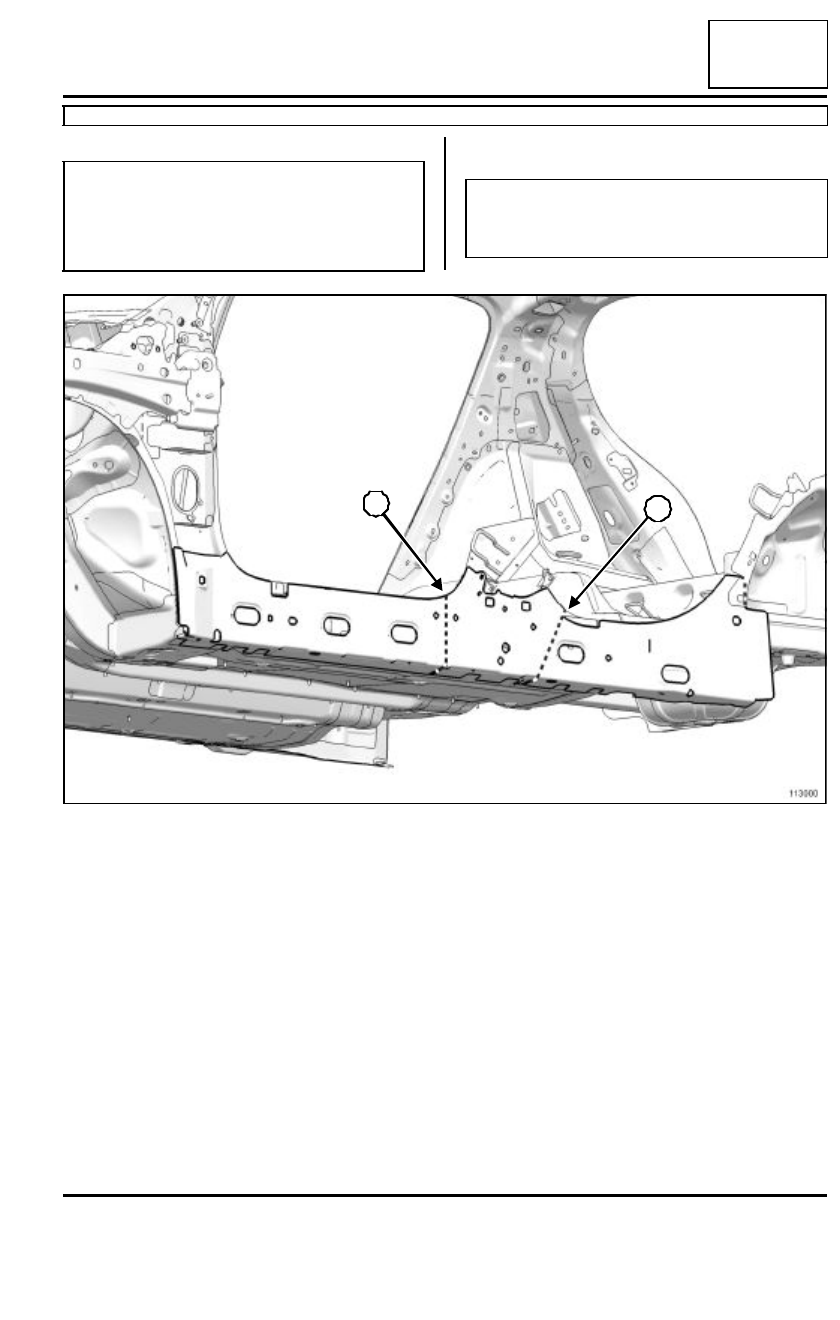

II - PARTICULARIDADES DE LOS CORTES

ATENCIÓN

Si los puntos de soldadura no se pueden realizar
con una punteadora eléctrica como estaban origi-
nalmente, serán sustituidos por puntos de tapo-
nado tras el taladrado de la primera chapa.

Nota:

La posición de los cortes efectuados en el método
pueden evolucionar según el grado del choque.

113000

B

A

41C

-

27

ESTRUCTURA INFERIOR LATERAL

Cierre del bajo de carrocería: Descripción

B85 o C85

41C

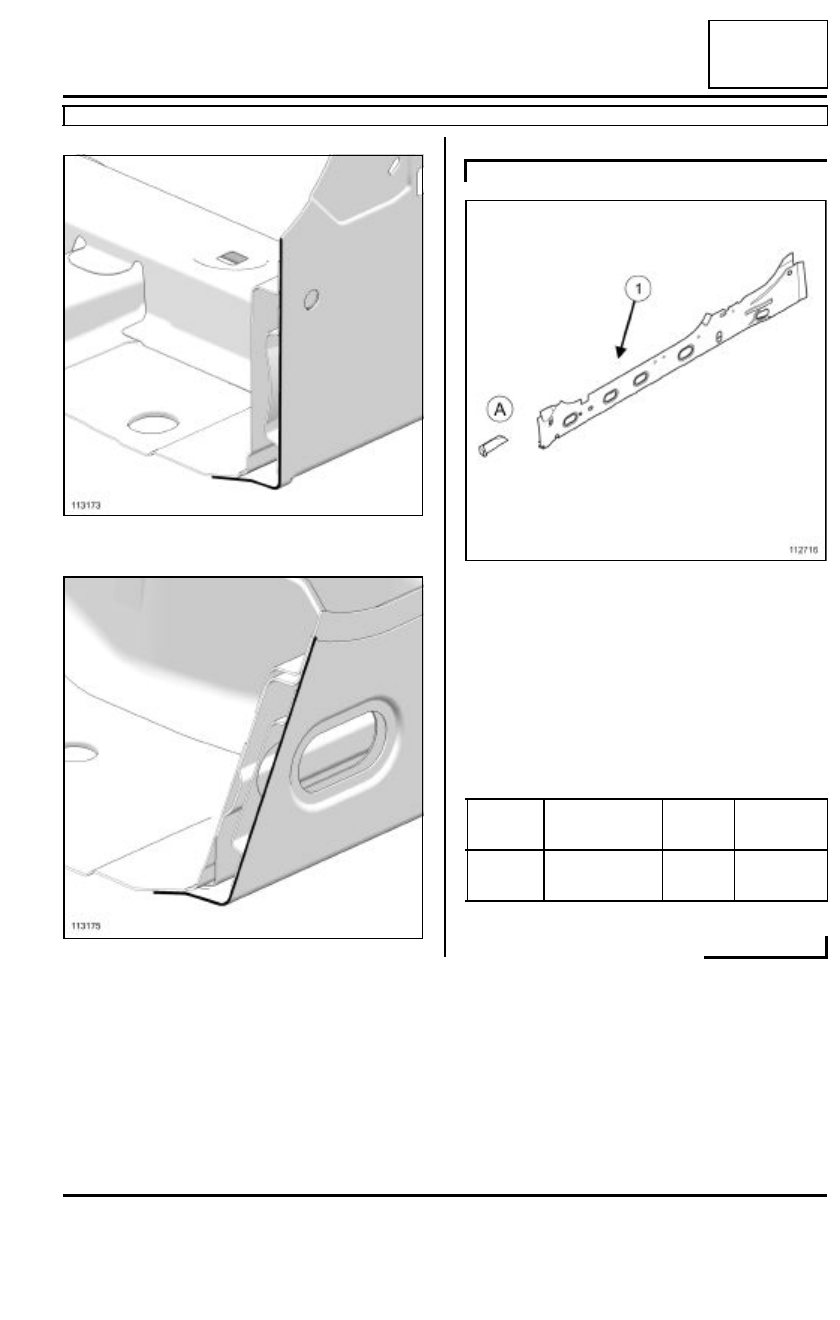

Detalle del corte A

Detalle del corte B

Para sustituir esta pieza, solicitar el inserto hinchable
del pie delantero (A).

La sustitución de esta pieza se efectúa según las si-
guientes posibilidades:

- sustitución parcial parte delantera,

- sustitución parcial parte trasera,

- sustitución completa.

Designación y espesor del elemento

113173

113175

C85

112716

Número

Designación

Natura-
leza

Espesor
(mm)

(1)

Cierre del bajo
de carrocería

HLE

1,2
