Renault Clio. Manual - parte 385

41C

-

16

ESTRUCTURA INFERIOR LATERAL

Bajos de carrocería: Descripción

B85 o C85

41C

III - PARTICULARIDADES DE LOS CORTES

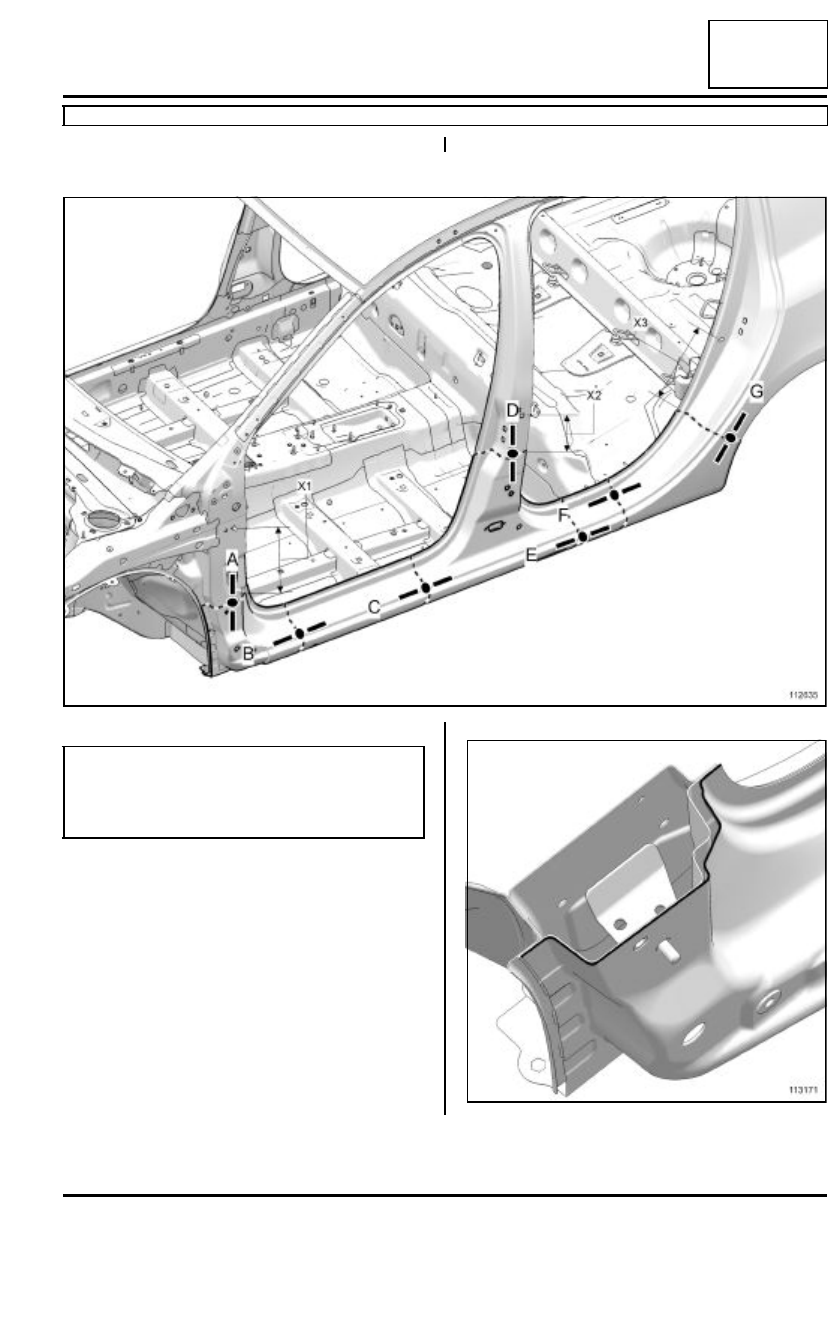

Posicionamiento de los cortes

- (X1) = 28 cm

- (X2) = 13 cm

- (X3) = 26 cm

Detalle del corte A

112635

ATENCIÓN

Respetar la posición de este corte, se determina en
función del corte de los refuerzos internos o de los
insertos acústicos.

113171

41C

-

17

ESTRUCTURA INFERIOR LATERAL

Bajos de carrocería: Descripción

B85 o C85

41C

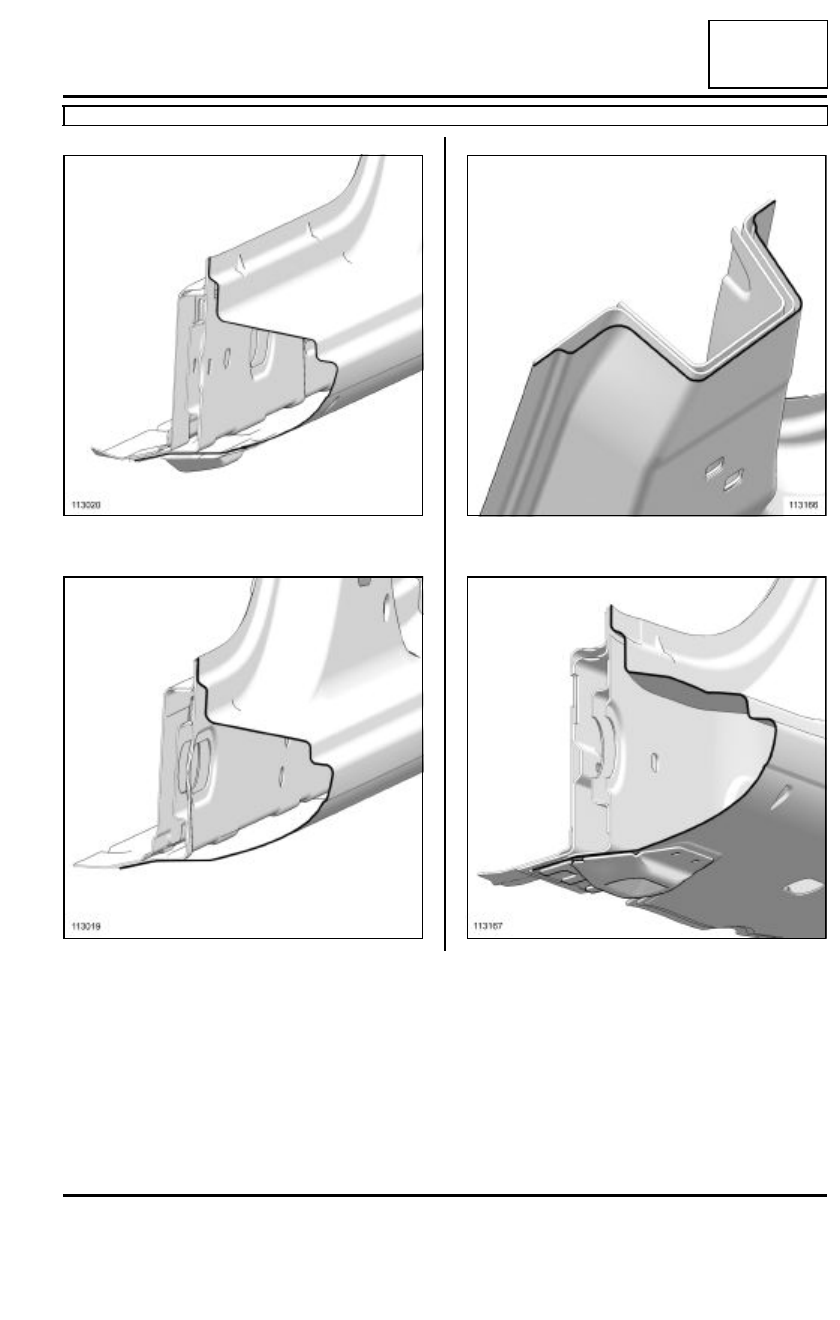

Detalle del corte B

Detalle del corte C

Detalle del corte D

Detalle del corte E

113020

113019

113166

113167

41C

-

18

ESTRUCTURA INFERIOR LATERAL

Bajos de carrocería: Descripción

B85 o C85

41C

Detalle del corte F

Detalle del corte G

La sustitución de esta pieza se efectúa según las si-
guientes posibilidades:

- sustitución parcial extremo delantero: solicitar el in-

serto,

- sustitución parcial bajo puerta,

- sustitución parcial extremo trasero,

- sustitución completa: solicitar los insertos.

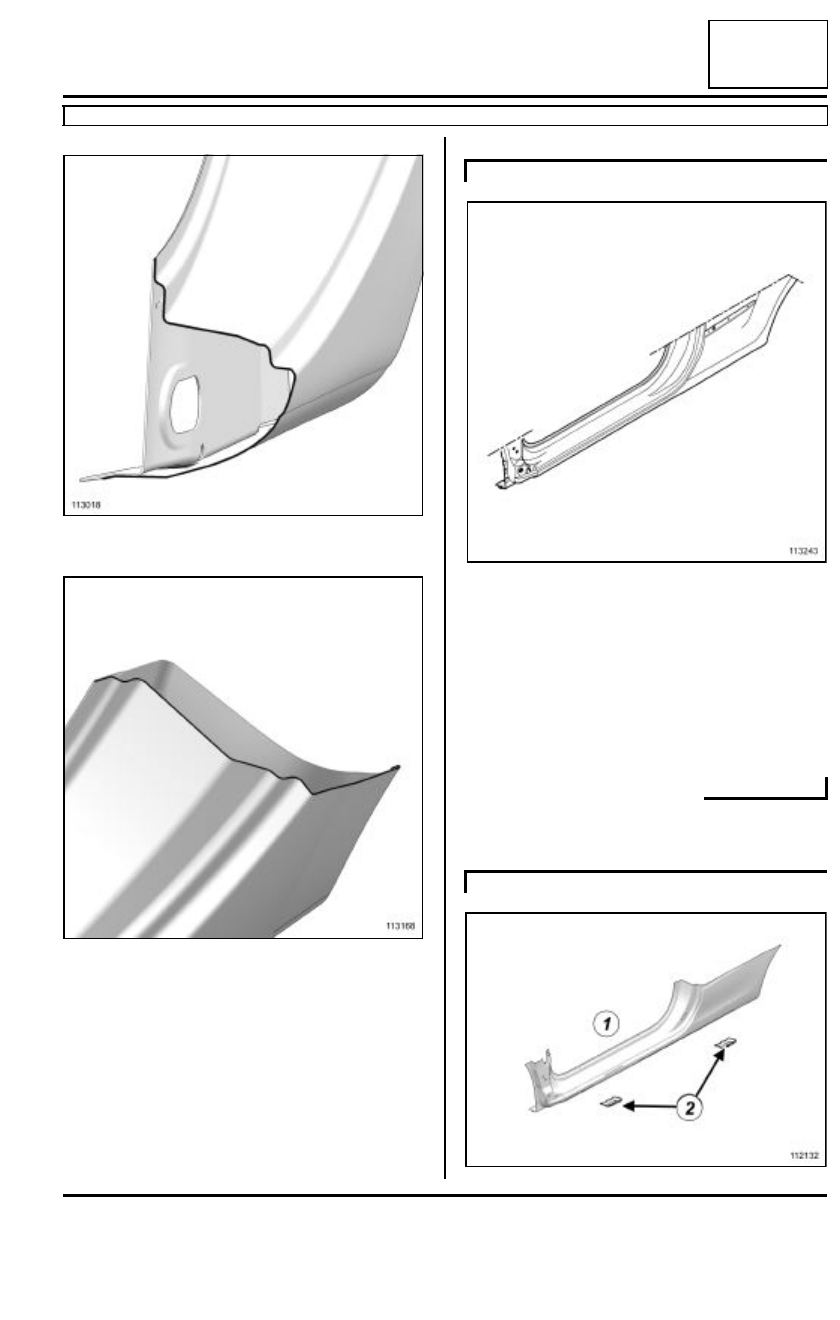

IV - COMPOSICIÓN DE LA PIEZA DE RECAMBIO

113018

113168

C85

113243

C85

112132

41C

-

19

ESTRUCTURA INFERIOR LATERAL

Bajos de carrocería: Descripción

B85 o C85

41C

Designación y espesor del elemento

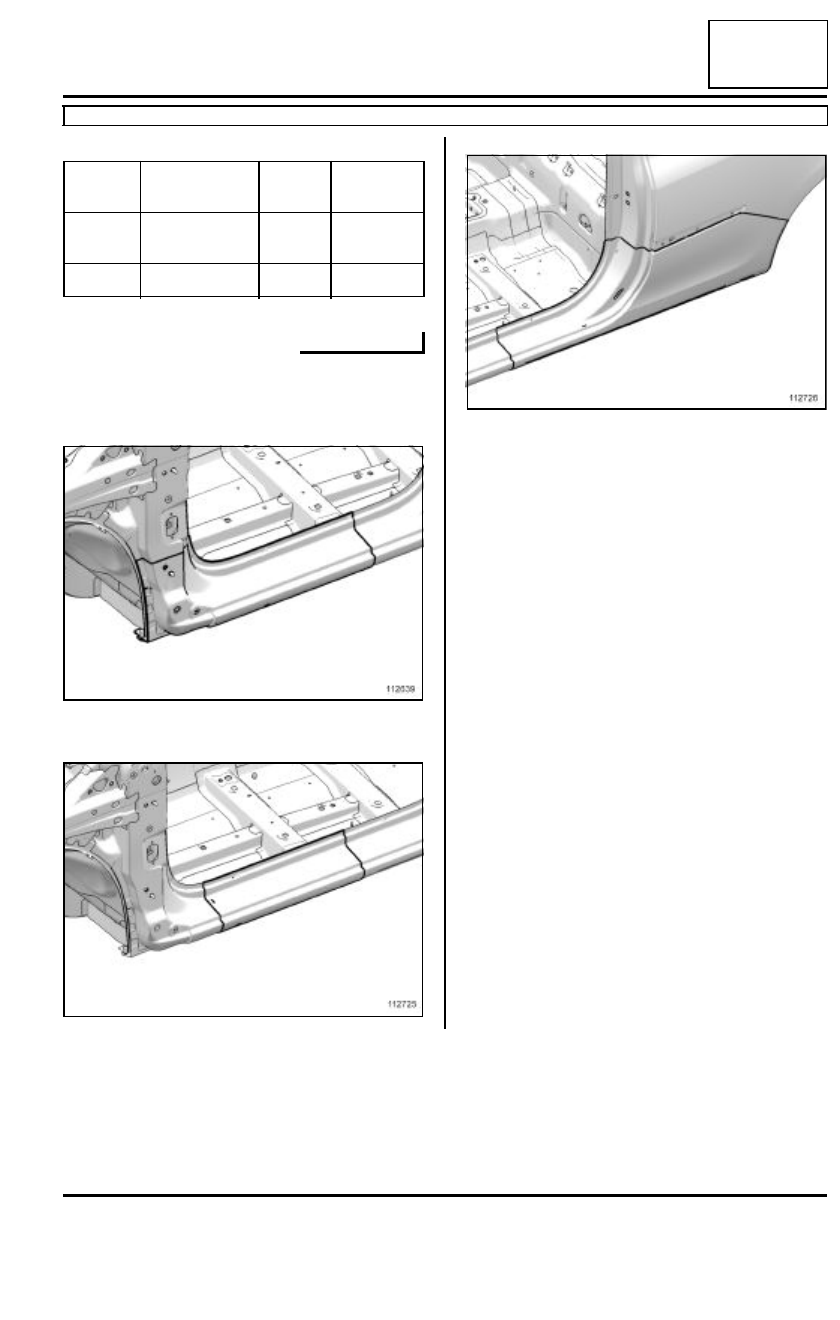

V - PIEZA EN POSICIÓN

Sustitución parcial del extremo delantero

Sustitución bajo puerta

Sustitución parcial del extremo trasero

Número

Designación

Natura-
leza

Espesor
(mm)

(1)

Bajos de car-
rocería

HLE

0,65/0,95

(2)

Apoyo de gato

HLE

2

112639

112725

112726
