41C

-

20

ESTRUCTURA INFERIOR LATERAL

Bajos de carrocería: Descripción

B85 o C85

41C

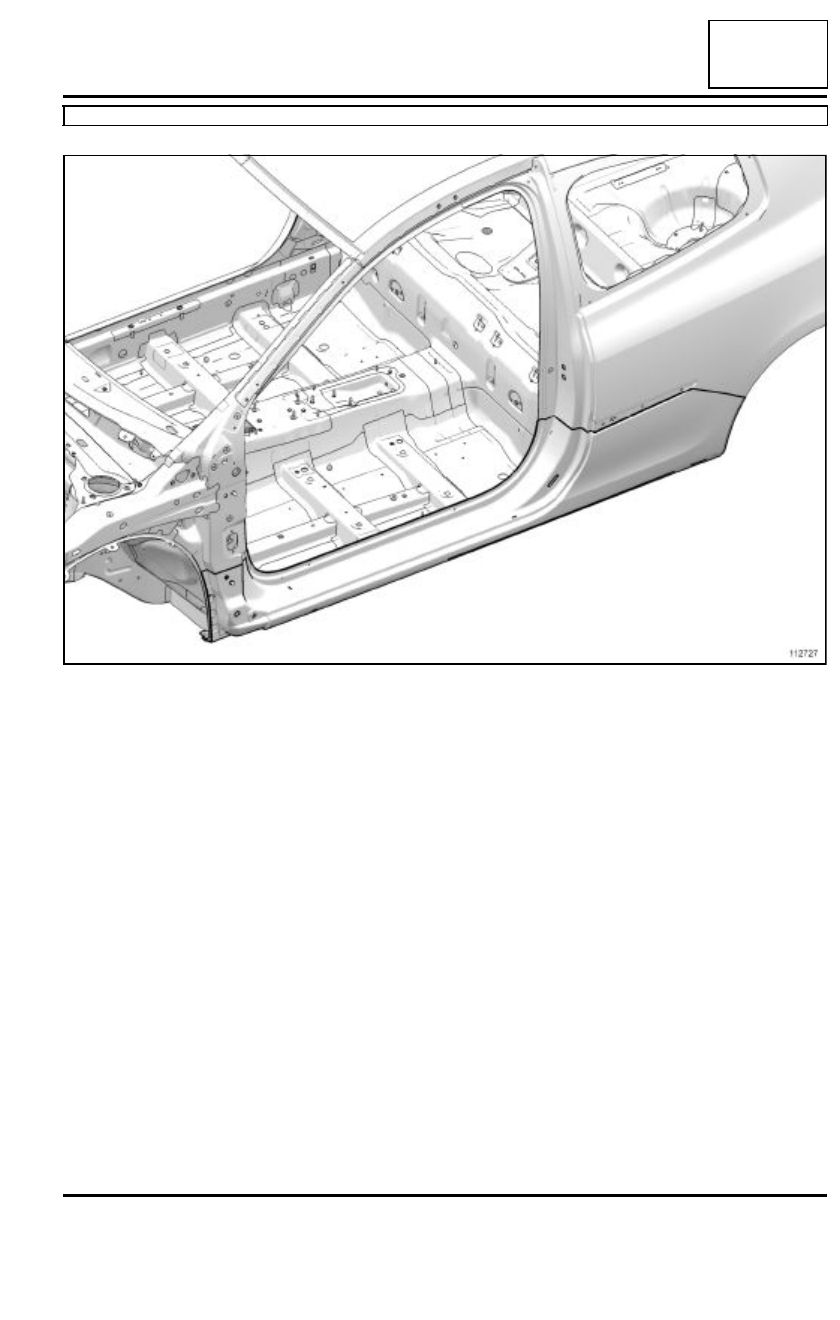

Sustitución completa

112727

41C

-

21

ESTRUCTURA INFERIOR LATERAL

Bajos de carrocería: Descripción

B85 o C85

41C

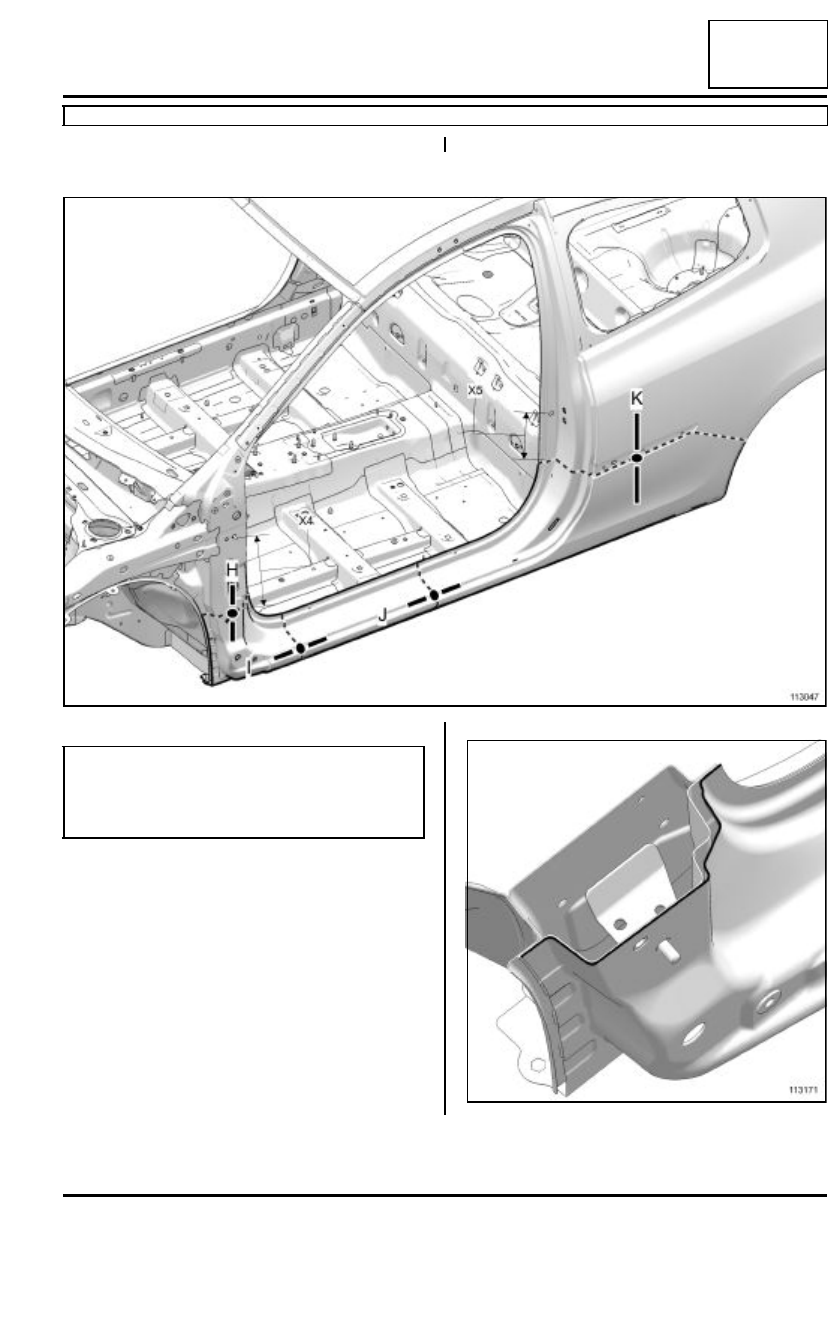

VI - PARTICULARIDADES DE LOS CORTES

Posicionamiento de los cortes

- (X4) = 28 cm

- (X5) = 17 cm

Detalle del corte H

113047

ATENCIÓN

Respetar la posición de este corte, se determina en
función del corte de los refuerzos internos o de los
insertos acústicos.

113171

41C

-

22

ESTRUCTURA INFERIOR LATERAL

Bajos de carrocería: Descripción

B85 o C85

41C

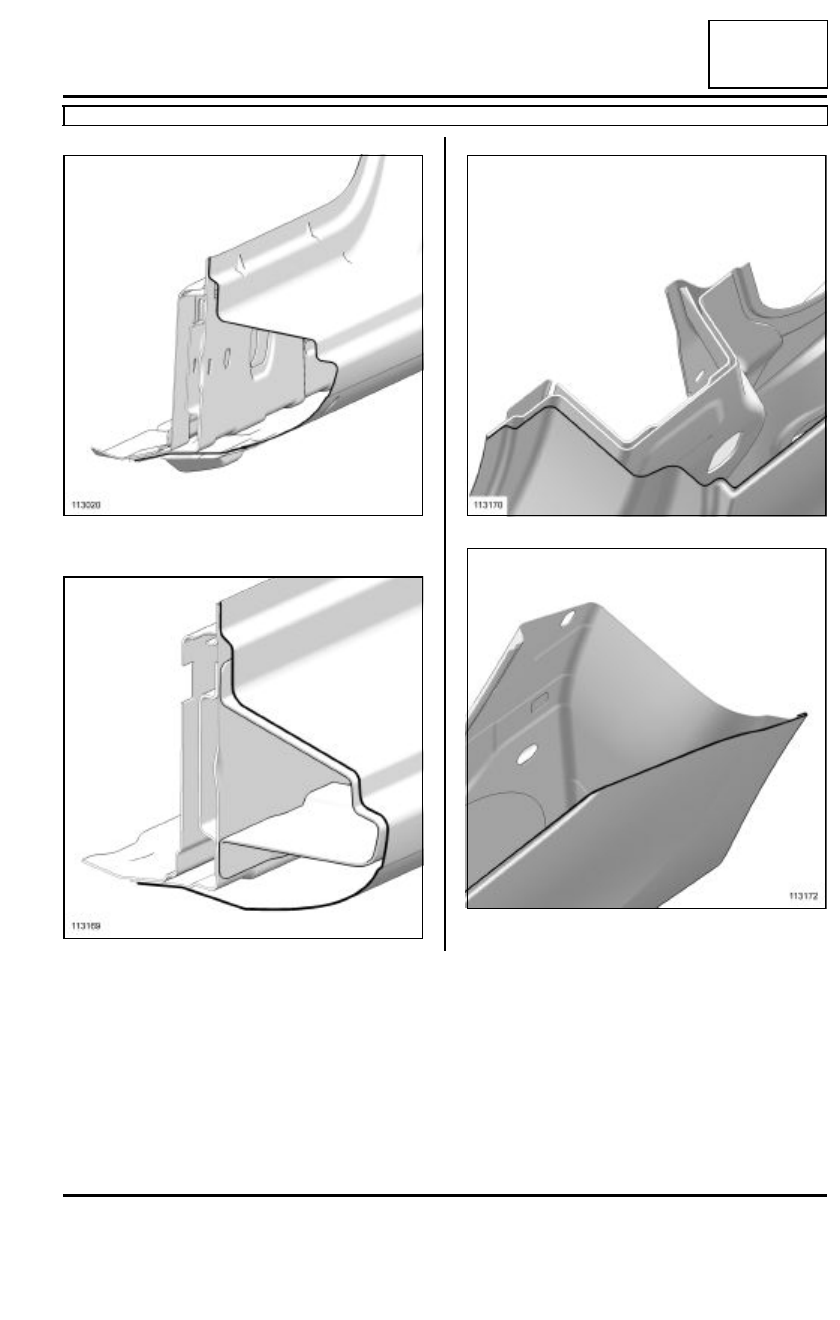

Detalle del corte I

Detalle del corte J

Detalle del corte K

113020

113169

113170

113172

41C

-

23

ESTRUCTURA INFERIOR LATERAL

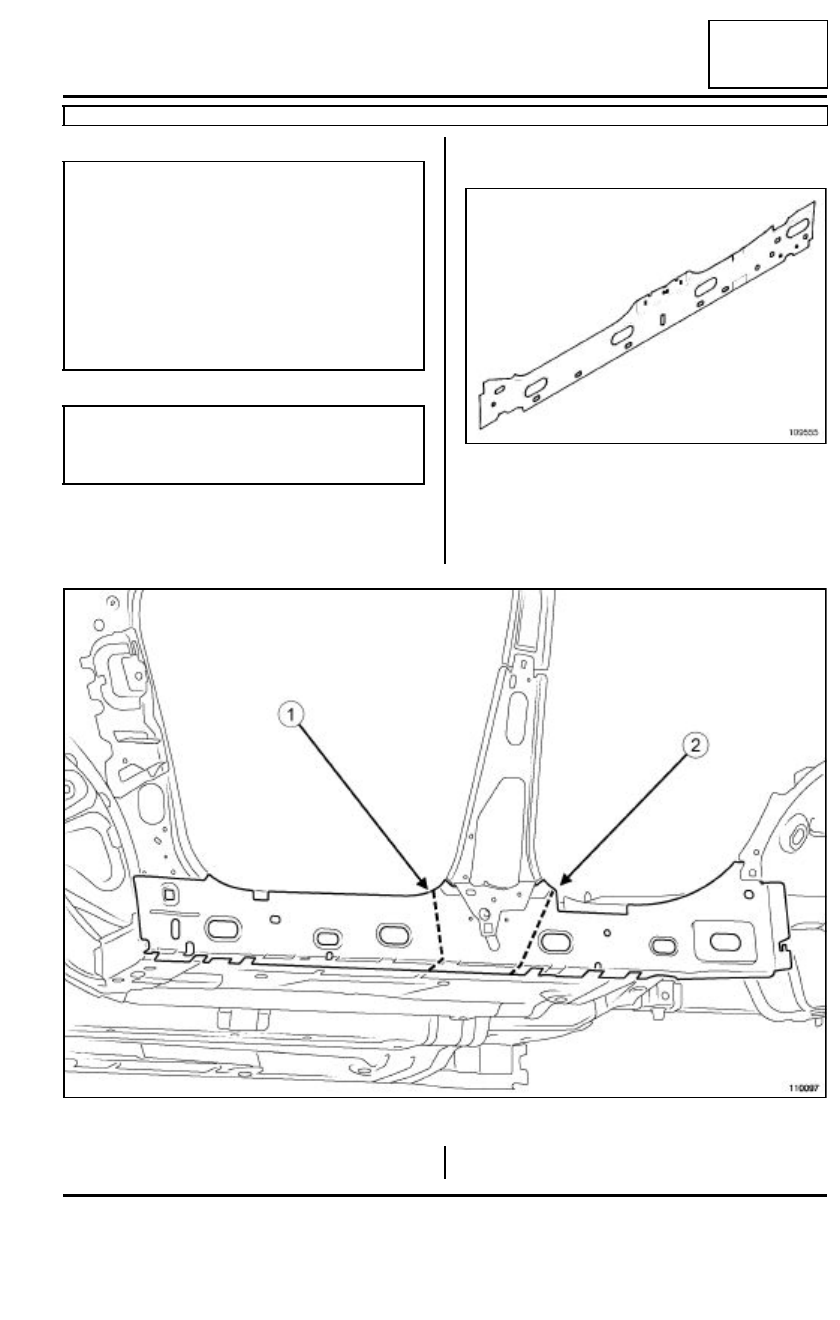

Cierre del bajo de carrocería completa: Descripción general

B85 o C85

41C

(MR 400, 40A, Generalidades).

I - CONCEPCIÓN DEL ELEMENTO DE
ESTRUCTURA

Esta pieza es de tipo elemental, realiza solamente la
función de cierre del bajo de carrocería.

II - ZONA DE CORTE PARA SUSTITUCIÓN
PARCIAL

III - MODO DE ENSAMBLADO PARA UNA
SUSTITUCIÓN PARCIAL

Sólo se indican las uniones específicas para la sustitu-
ción parcial por corte.

ATENCIÓN

Las informaciones contenidas a continuación des-
criben el método de reparación general para todos
los vehículos con el mismo tipo de concepción para
esta pieza.

Antes de leer estas informaciones generales, ase-
gurarse de que no hay particularidades relaciona-
das con el vehículo. Estas particularidades se
precisan si es necesario en las otras partes de este
subcapítulo que tratan de la pieza.

Nota:

Para indicaciones detalladas sobre una unión parti-
cular, consultar:

109555

110097
