41C

-

12

ESTRUCTURA INFERIOR LATERAL

Bajo de carrocería completo: Descripción general

B85 o C85

41C

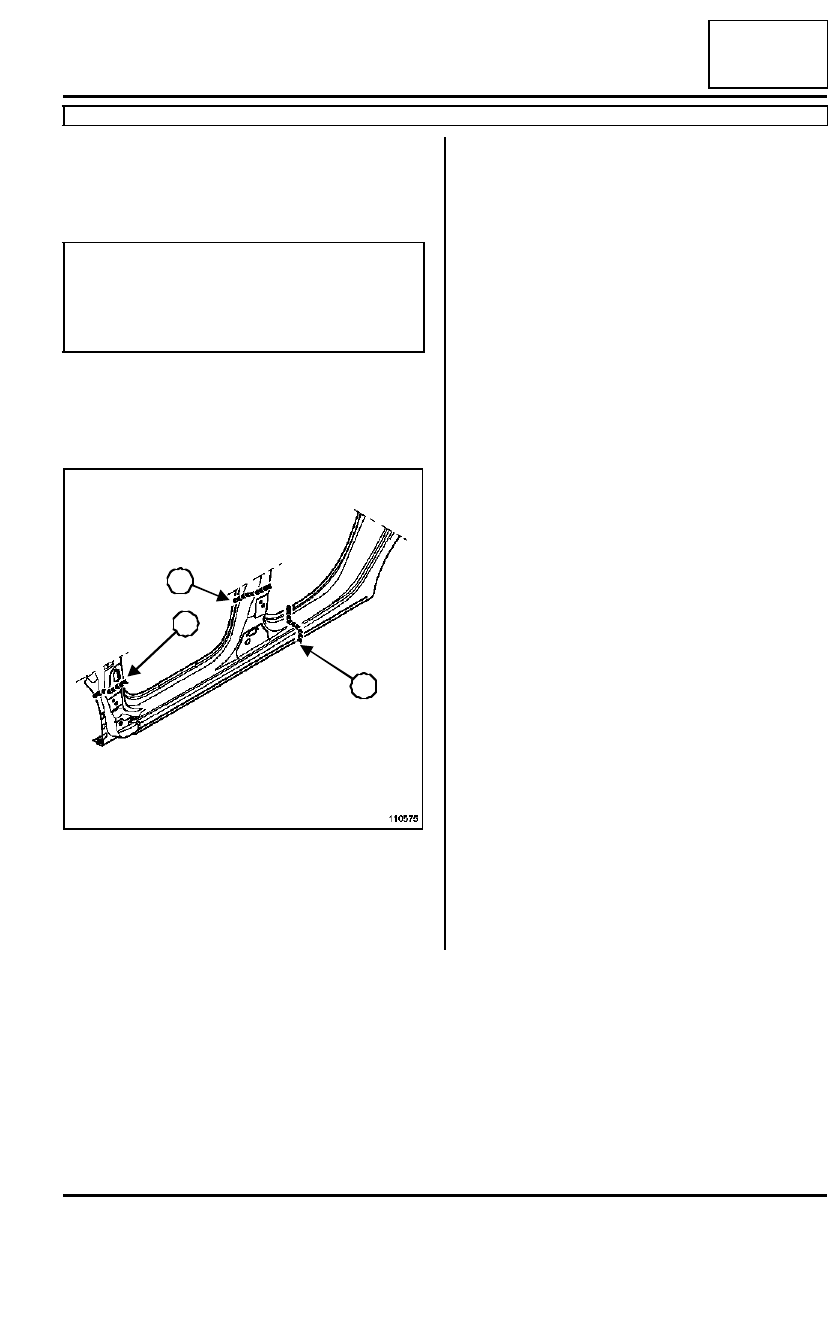

III - MODO DE ENSAMBLADO PARA UNA
SUSTITUCIÓN PARCIAL

Sólo se indican las uniones específicas para la sustitu-
ción parcial por corte.

Para los otros casos de acceso a las caras de ensam-
blado, las diferentes posibilidades de sustitución se
describen en los fundamentales de la reparación de
carrocería y estructura (consultar MR 400, 40A, Gene-
ralidades).

Las líneas (1), (2) y (5) del dibujo materializan una sol-
dadura borde contra borde por cordón de cadeneta
MAG.

Todas las soldaduras descritas en este método son
idénticas.

ATENCIÓN

Si los puntos de soldadura no se pueden realizar
con una punteadora eléctrica como estaban origi-
nalmente, serán sustituidos por puntos de tapo-
nado tras el taladrado de la primera chapa.

110575

2

1

5

41C

-

13

ESTRUCTURA INFERIOR LATERAL

Bajos de carrocería: Descripción

B85 o C85

41C

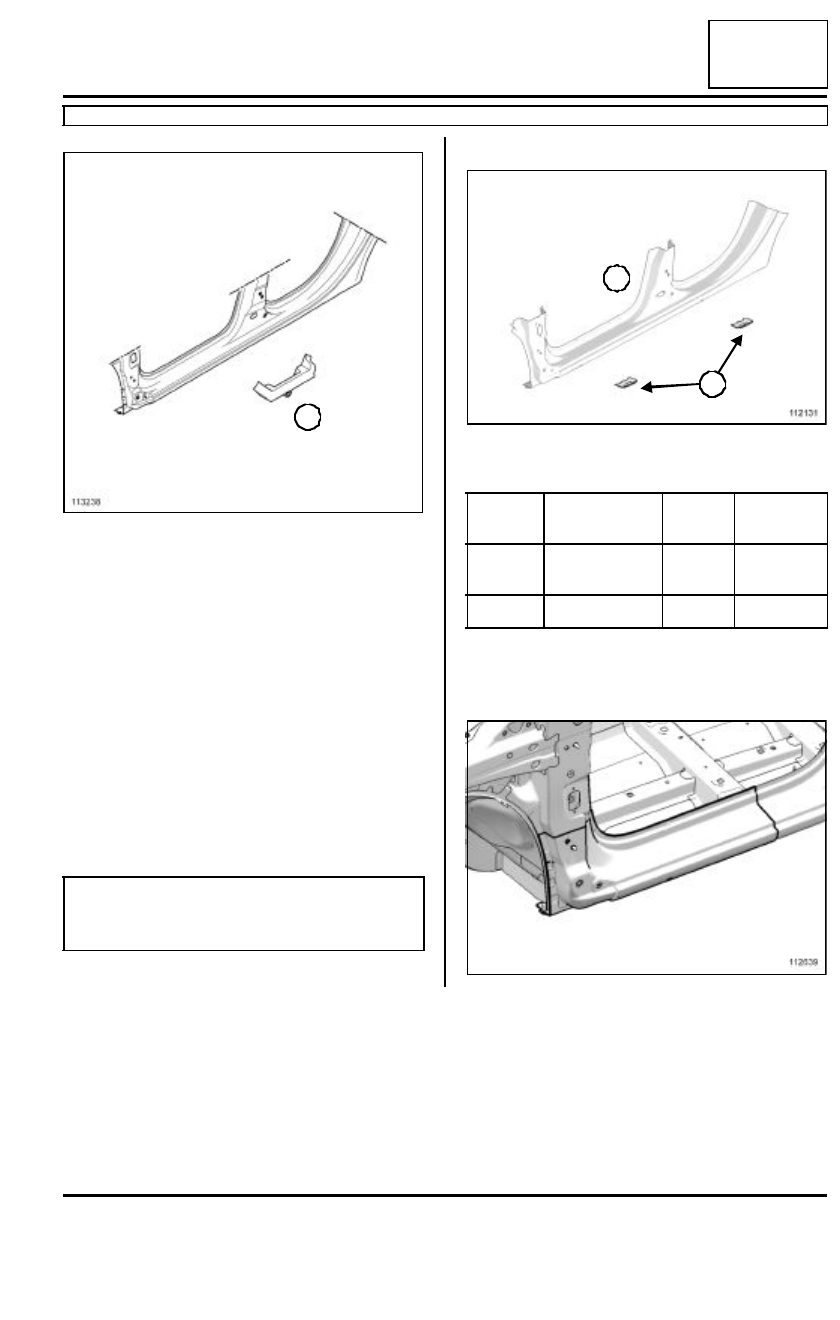

Para efectuar la sustitución de esta pieza, solicitar los
insertos hinchables que corresponden a cada uno de
los siguientes casos.

La sustitución de esta pieza se efectúa según las si-
guientes posibilidades:

- sustitución parcial extremo delantero: solicitar el in-

serto,

- sustitución parcial bajo puerta,

- sustitución parcial parte delantera: solicitar los inser-

tos (A),

- sustitución parcial extremo trasero,

- sustitución parcial parte trasera: solicitar el inserto

(A),

- sustitución completa: solicitar los insertos (A).

I - COMPOSICIÓN DE LA PIEZA DE RECAMBIO

Designación y espesor del elemento

II - PIEZA EN POSICIÓN

Sustitución parcial del extremo delantero

113238

IMPORTANTE

Antes de intervenir extraer los cinturones de seguri-
dad delanteros.

A

112131

Número

Designación

Natura-
leza

Espesor
(mm)

(1)

Bajos de car-
rocería

HLE

0,65/0,95

(2)

Apoyo de gato

HLE

2

112639

2

1

2

41C

-

14

ESTRUCTURA INFERIOR LATERAL

Bajos de carrocería: Descripción

B85 o C85

41C

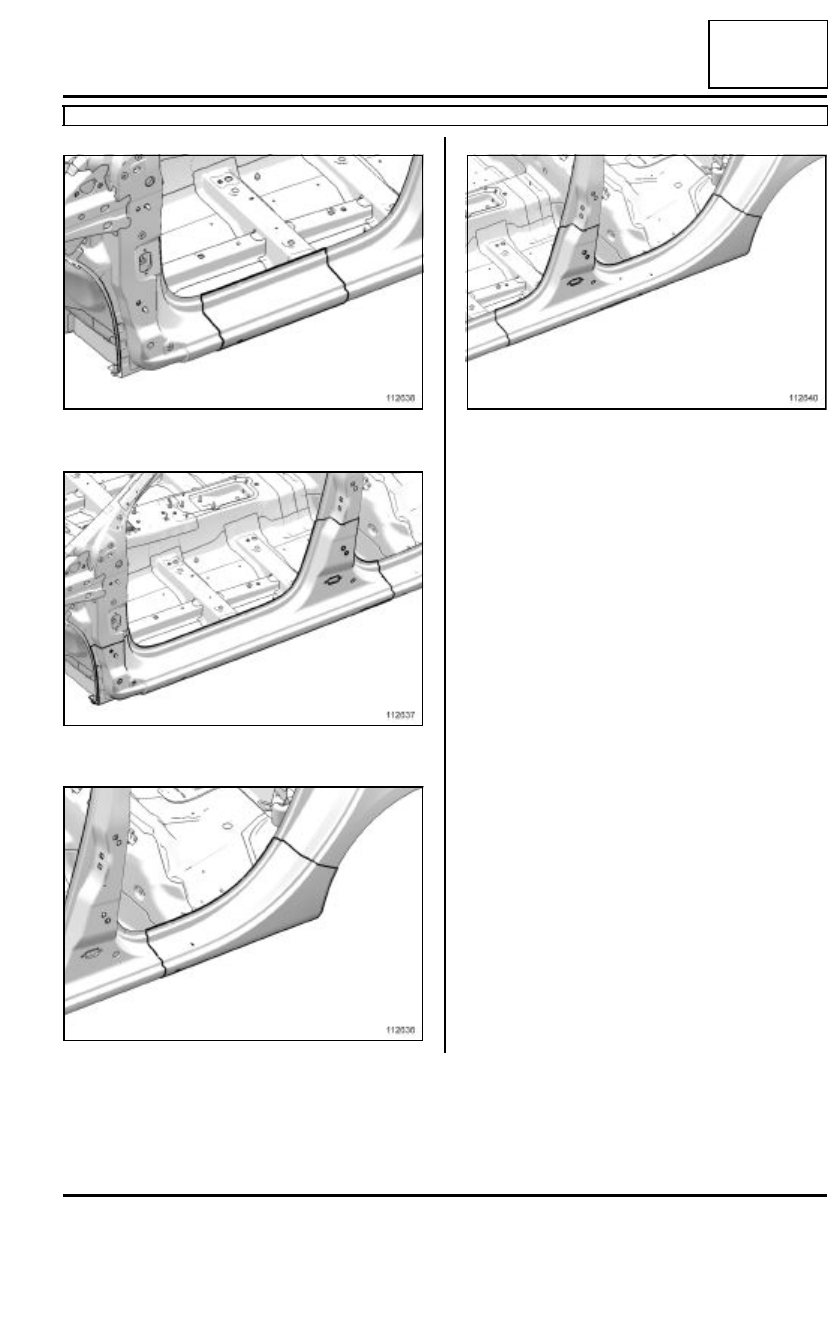

Sustitución bajo puerta

Sustitución de la parte delantera

Sustitución parcial del extremo trasero

Sustitución parcial de la parte trasera

112638

112637

112636

112640

41C

-

15

ESTRUCTURA INFERIOR LATERAL

Bajos de carrocería: Descripción

B85 o C85

41C

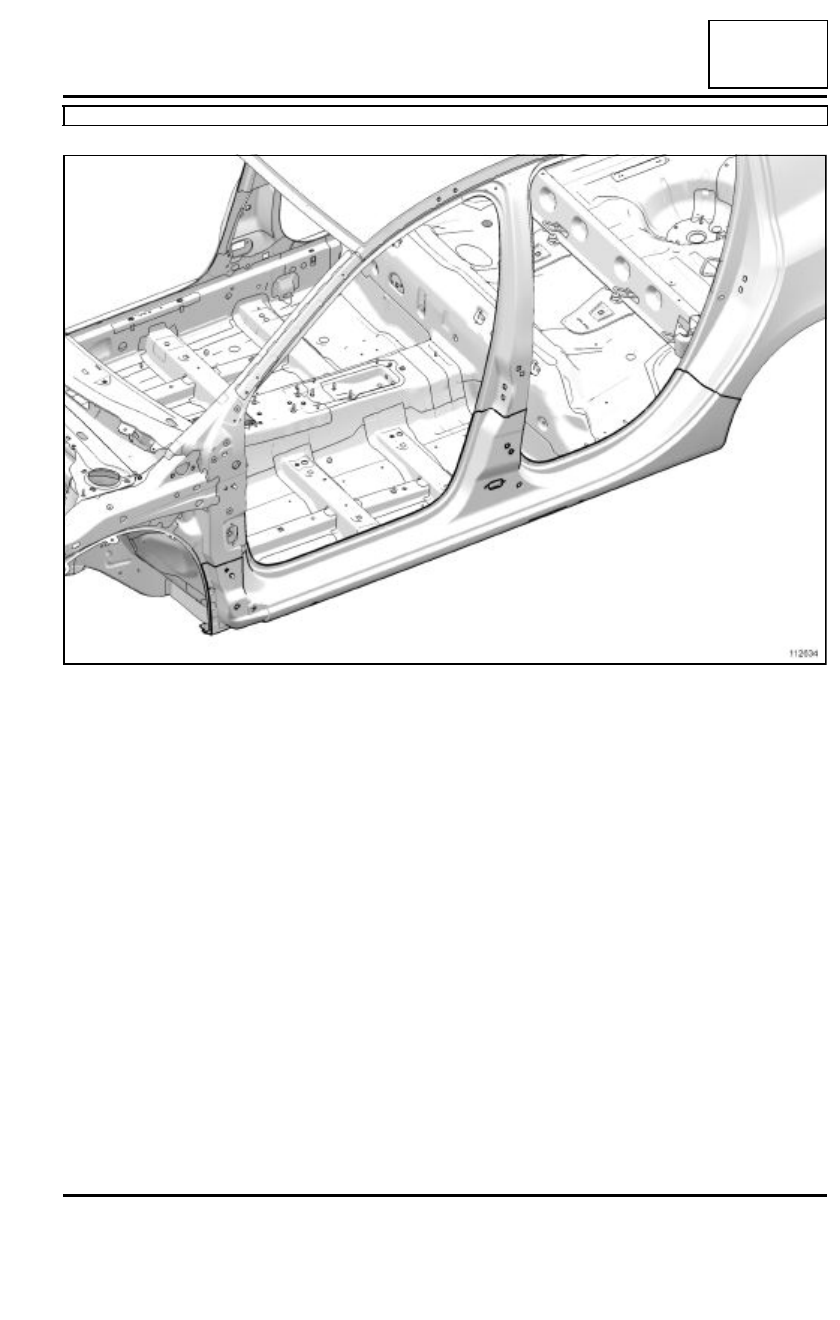

Sustitución completa

112634
