Renault Clio. Manual - parte 393

41D

-

16

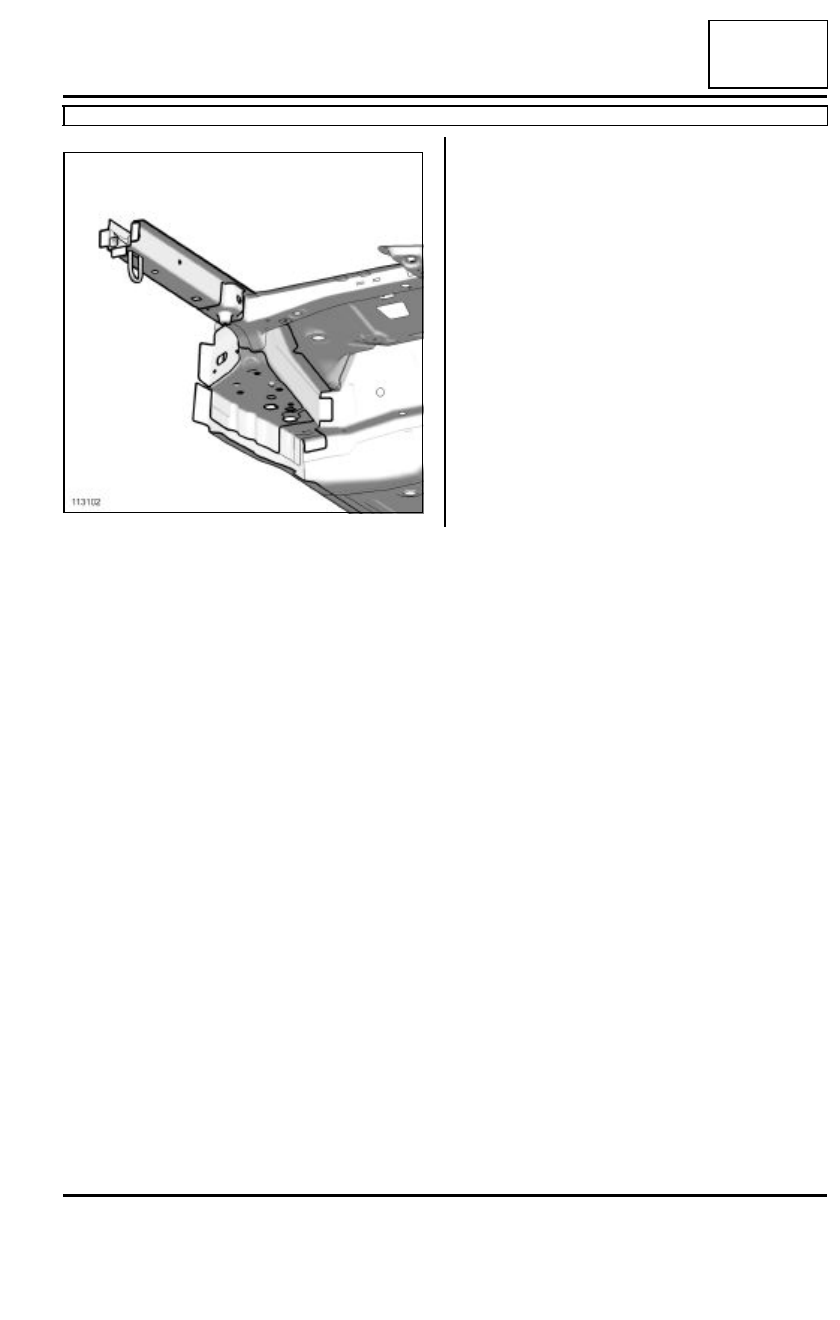

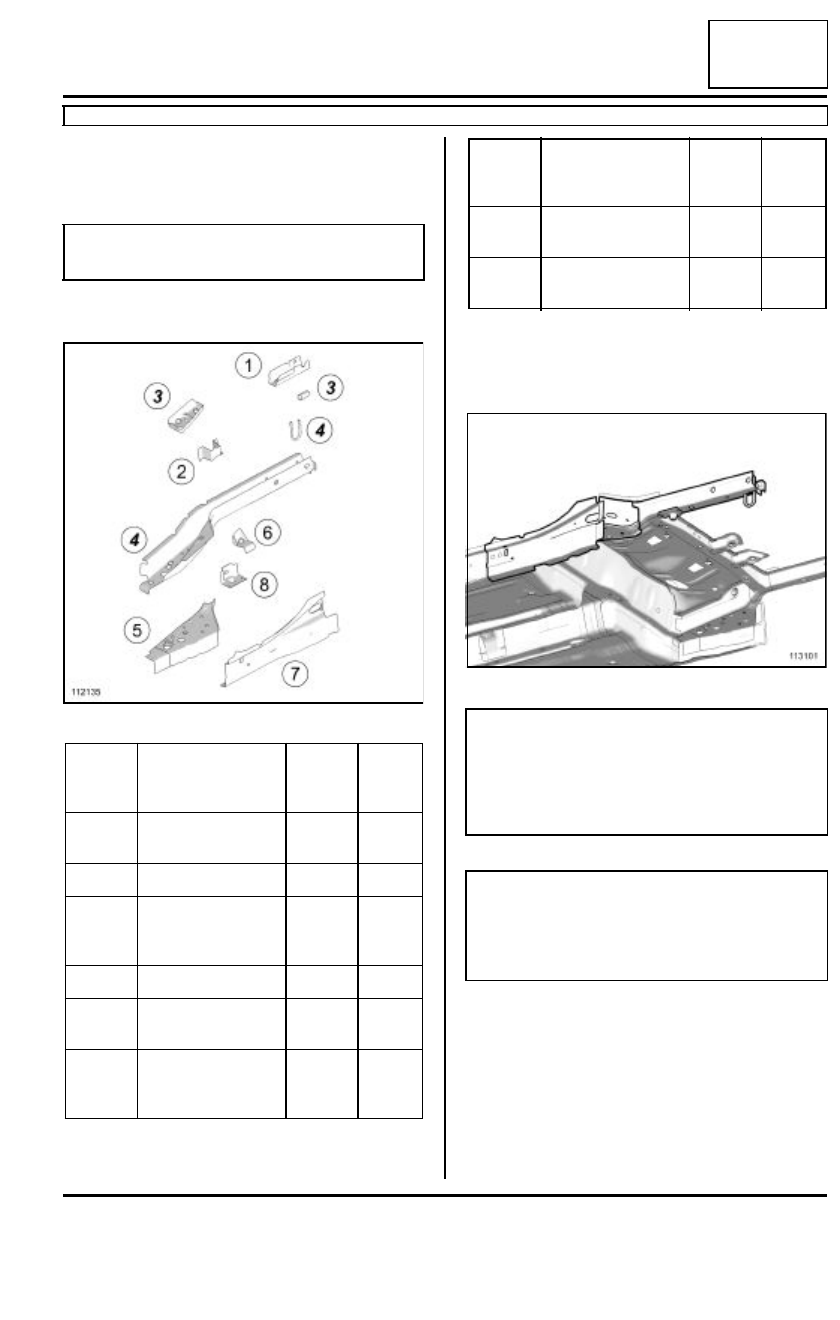

ESTRUCTURA INFERIOR TRASERA

Conjunto larguero trasero: Descripción

B85 o C85

41D

Esta pieza sólo puede ser sustituida de una sola ma-
nera:

- sustitución completa.

I - COMPOSICIÓN DE LA PIEZA DE RECAMBIO

II - PIEZA EN POSICIÓN

Sustitución completa

IMPORTANTE

Es indispensable utilizar el banco de enderezado

112135

Númer
o

Designación

Natura-
leza

Espe-
sor
(mm)

(1)

Refuerzo de anilla
de amarre

HLE

2

(2)

Refuerzo central

HLE

1,5

(3)

Refuerzo  interior
de fijación del tren
trasero

HLE

2,8

(4)

Larguero trasero

HLE

1,5

(5)

Elemento de unión
del larguero lateral

1,2

(6)

Refuerzo  exterior
de fijación del tren
trasero

HLE

2,8

(7)

Refuerzo de lar-
guero lateral

THLE

1,5

(8)

Apoyo del muelle
de suspensión

HLE

2

113101

IMPORTANTE

Para las uniones soldadas en tres espesores, los
puntos de soldadura de la pieza sustituida deben
realizarse en el mismo lugar que el de origen para
conservar  las  características mecánicas de la
unión.

ATENCIÓN

Si los puntos de soldadura no se pueden realizar
con una punteadora eléctrica como estaban origi-
nalmente, serán sustituidos por puntos de tapo-
nado tras el taladrado de la primera chapa.

Númer
o

Designación

Natura-
leza

Espe-
sor
(mm)

41D

-

17

ESTRUCTURA INFERIOR TRASERA

Conjunto larguero trasero: Descripción

B85 o C85

41D

113102

41D

-

18

ESTRUCTURA INFERIOR TRASERA

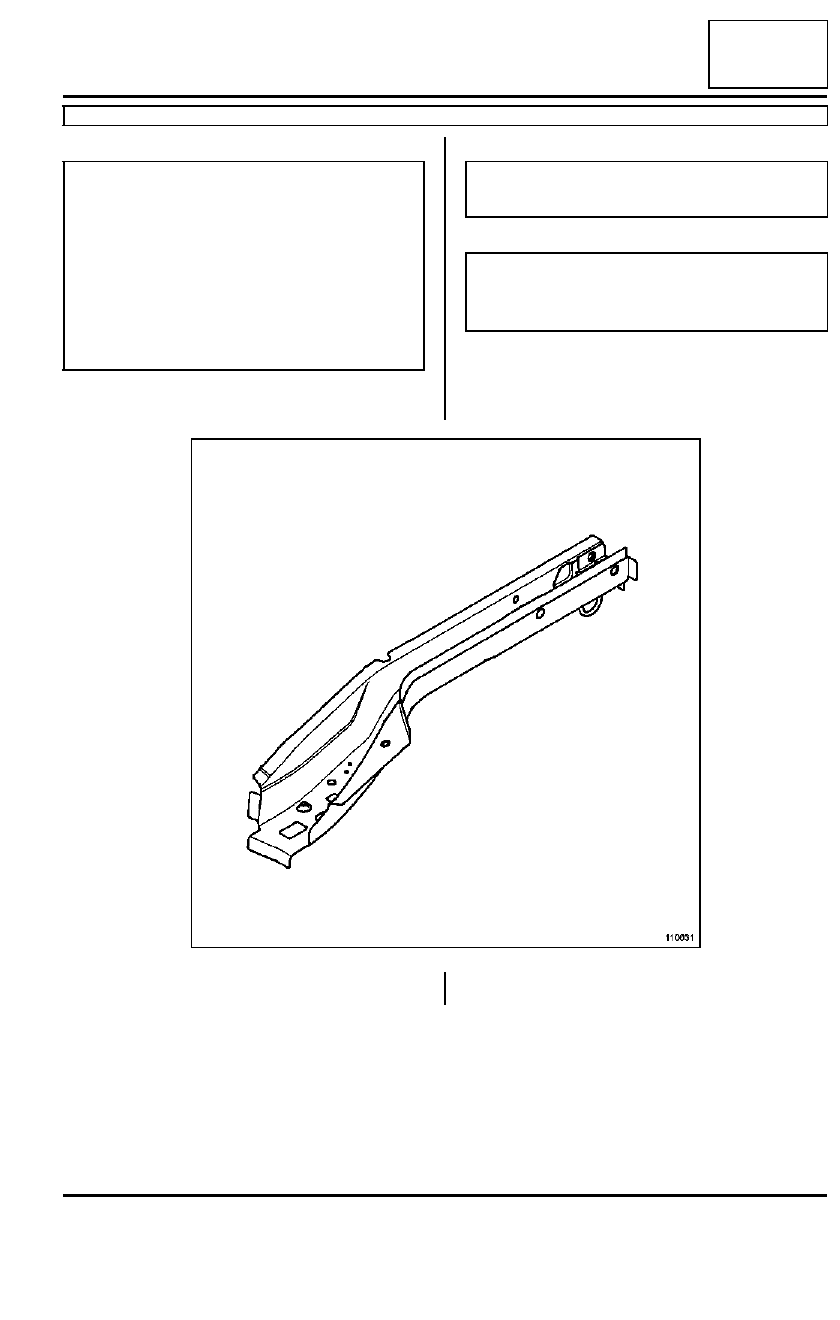

Larguero trasero: Descripción general

B85 o C85

41D

(MR 400, 40A, Generalidades).

I - CONCEPCIÓN DEL ELEMENTO DE
ESTRUCTURA

Esta pieza es de tipo elemental, cumple únicamente la
función del larguero trasero.

ATENCIÓN

Las informaciones contenidas a continuación des-
criben el método de reparación general para todos
los vehículos con el mismo tipo de concepción para
esta pieza.

Antes de leer estas informaciones generales, ase-
gurarse de que no hay particularidades relaciona-
das con el vehículo. Estas particularidades se
precisan si es necesario en las otras partes de este
subcapítulo que tratan de la pieza.

IMPORTANTE

Es indispensable utilizar el banco de enderezado.

Nota:

Para indicaciones detalladas sobre una unión parti-
cular, consultar:

110631

41D

-

19

ESTRUCTURA INFERIOR TRASERA

Larguero trasero: Descripción general

B85 o C85

41D

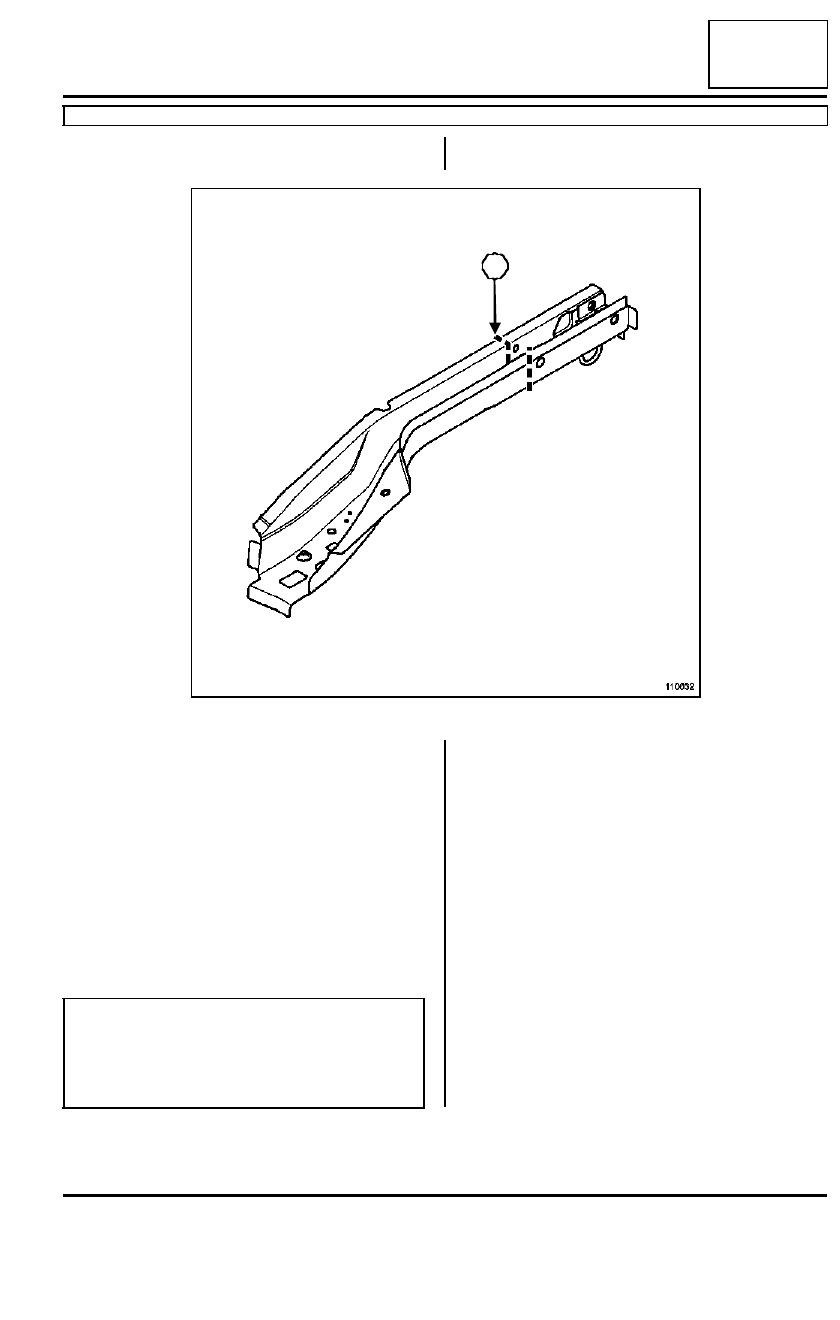

II - ZONA DE CORTE PARA SUSTITUCIÓN
PARCIAL

Corte 1:

Esta línea materializa el lugar en el que es posible
efectuar una sustitución parcial.

Esta operación puede permitir el acceso al interior del
cuerpo hueco del elemento de estructura para un en-
derezado.

III - MODO DE ENSAMBLADO PARA UNA
SUSTITUCIÓN PARCIAL

Sólo se indican las uniones específicas para la sustitu-
ción parcial por corte.

Para los otros casos de acceso a las caras de ensam-
blado, las diferentes posibilidades de sustitución se
describen en los fundamentales de la reparación de
carrocería y estructura (consultar MR 400, 40A, Gene-
ralidades).

110632

1

ATENCIÓN

Si los puntos de soldadura no se pueden realizar
con una punteadora eléctrica como estaban origi-
nalmente, serán sustituidos por puntos de tapo-
nado tras el taladrado de la primera chapa.
