ESTRUCTURA INFERIOR TRASERA

Refuerzo de travesaño delantero del piso trasero: Descripción

B85 o C85

41D

La sustitución de esta pieza se efectúa según las si-
guientes posibilidades:

- sustitución parcial de la parte lateral,

- sustitución completa.

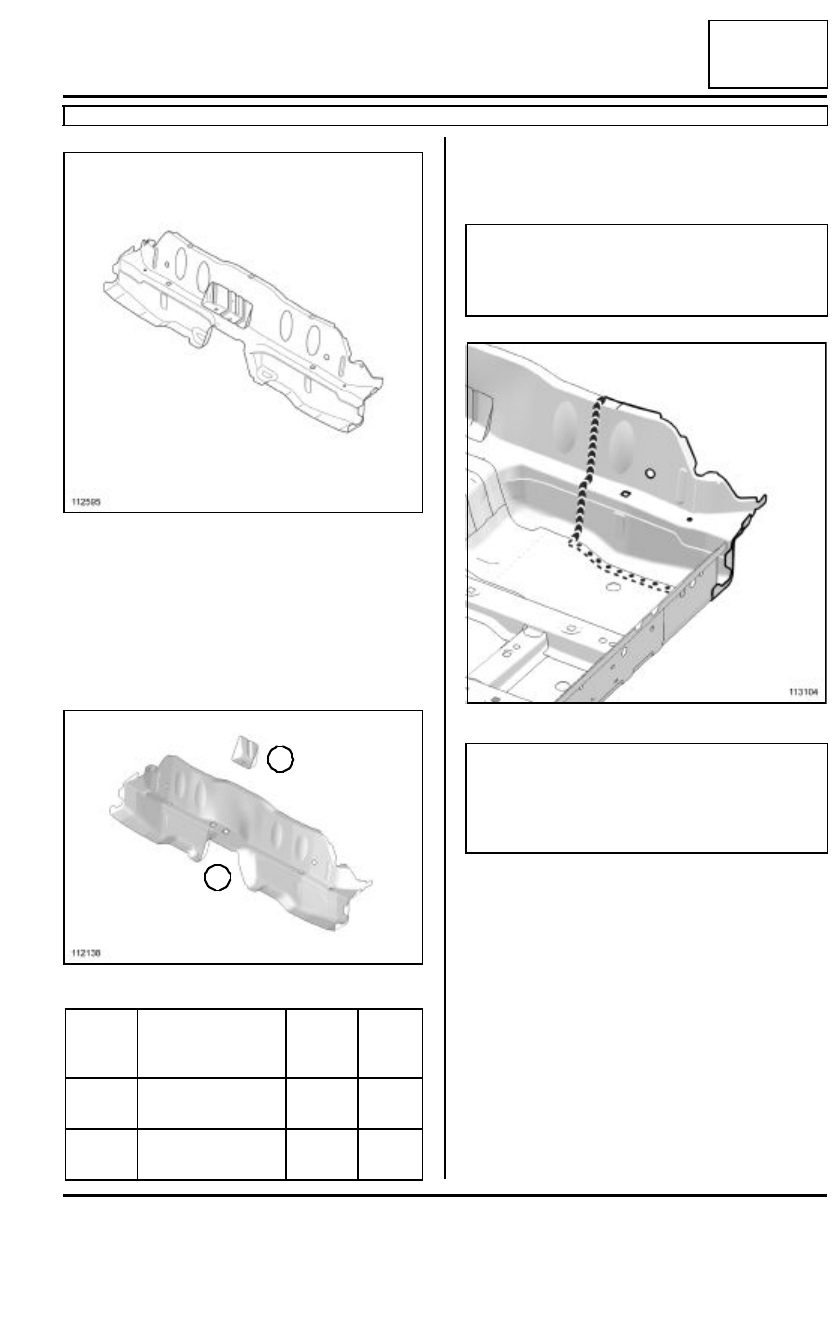

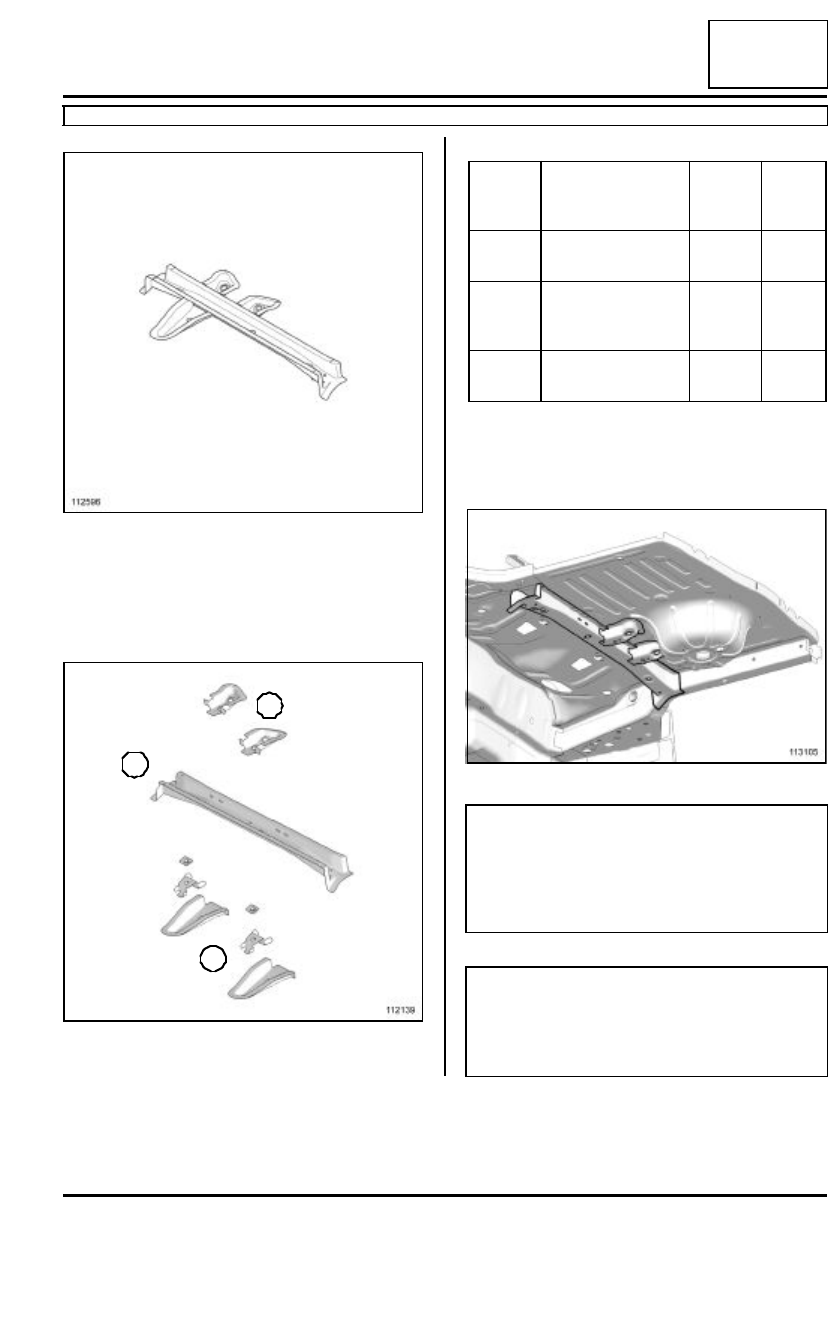

I - COMPOSICIÓN DE LA PIEZA DE RECAMBIO

II - PIEZA EN POSICIÓN

Sustitución parcial de la parte lateral

112595

112138

Númer
o

Designación

Natura-
leza

Espe-
sor
(mm)

(1)

Refuerzo de trave-
saño delantero

HLE

1,2

(2)

Escuadra de fija-
ción de escape

HLE

2

2

1

ATENCIÓN

Respetar la posición de este corte, está determi-
nada en función de los refuerzos y de las zonas de
corte en las piezas cercanas.

113104

ATENCIÓN

Si los puntos de soldadura no se pueden realizar
con una punteadora eléctrica como estaban origi-
nalmente, serán sustituidos por puntos de tapo-
nado tras el taladrado de la primera chapa.

41D

-

25

ESTRUCTURA INFERIOR TRASERA

Travesaño central del piso trasero: Descripción general

B85 o C85

41D

(MR 400, 40A, Generalidades).

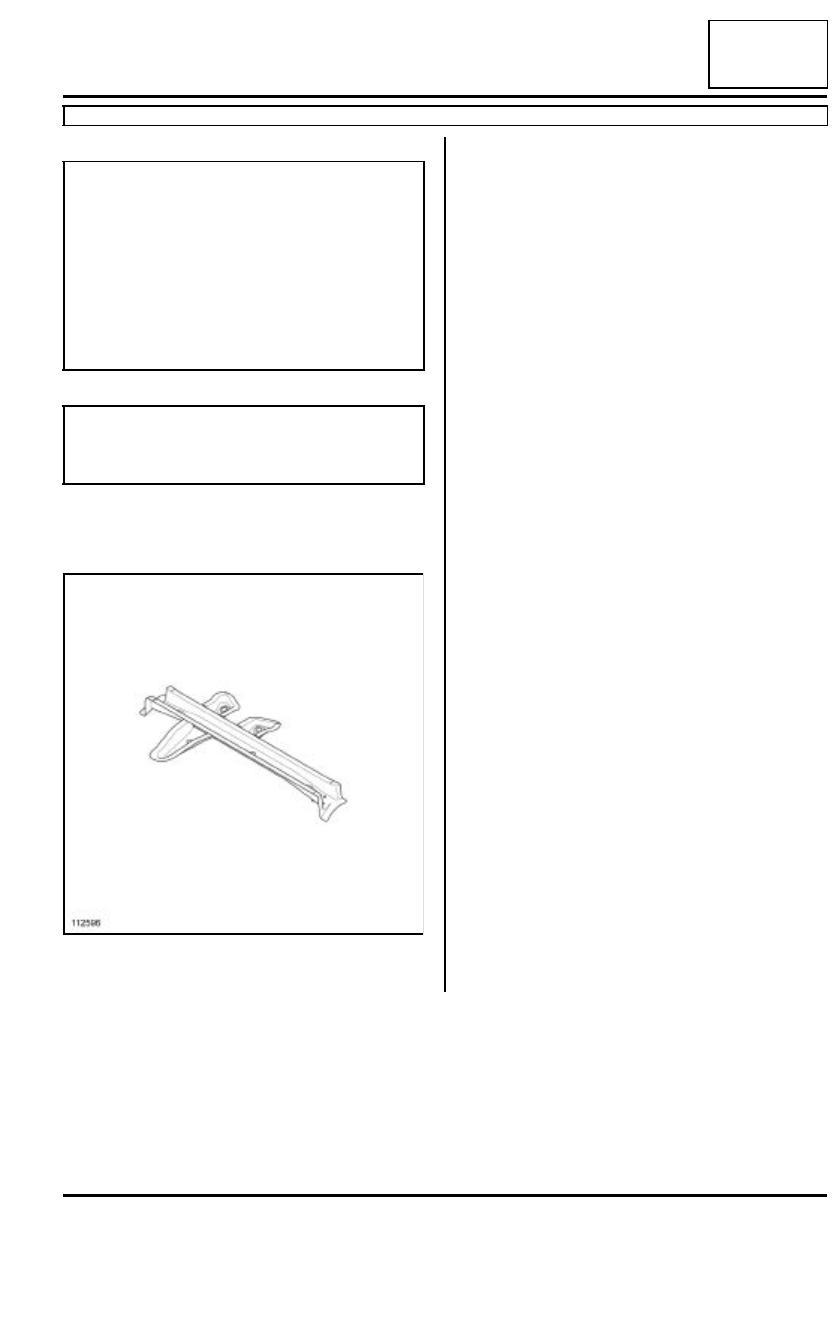

CONCEPCIÓN DEL ELEMENTO DE ESTRUCTURA

Esta pieza es de tipo elemental, sólo cumple la función
de travesaño central del piso trasero

ATENCIÓN

Las informaciones contenidas a continuación des-
criben el método de reparación general para todos
los vehículos con el mismo tipo de concepción para
esta pieza.

Antes de leer estas informaciones generales, ase-
gurarse de que no hay particularidades relaciona-
das con el vehículo. Estas particularidades se
precisan si es necesario en las otras partes de este
subcapítulo que tratan de la pieza.

Nota:

Para indicaciones detalladas sobre una unión parti-
cular, consultar:

112596

41D

-

26

ESTRUCTURA INFERIOR TRASERA

Travesaño central del piso trasero: Descripción

B85 o C85

41D

Esta pieza sólo puede ser sustituida de una sola ma-
nera:

- Sustitución completa.

I - COMPOSICIÓN DE LA PIEZA DE RECAMBIO

II - PIEZA EN POSICIÓN

Sustitución completa

112596

112139

3

2

1

Númer
o

Designación

Natura-
leza

Espe-
sor
(mm)

(1)

Travesaño central
trasero

HLE

1,4

(2)

Elemento de pro-
tección del depó-
sito

HLE

1

(3)

Refuerzo de fija-
ción del depósito

HLE

1

113105

IMPORTANTE

Para las uniones soldadas en tres espesores, efec-
tuar los puntos de soldadura de la pieza sustituida
en el mismo lugar en el que se encontraban de ori-
gen para conservar las características mecánicas
de la unión.

ATENCIÓN

Si los puntos de soldadura no se pueden realizar
con una punteadora eléctrica como estaban origi-
nalmente, serán sustituidos por puntos de tapo-
nado tras el taladrado de la primera chapa.

41D

-

27

ESTRUCTURA INFERIOR TRASERA

Travesaño inferior de choque trasero: Extracción - Reposición

41D

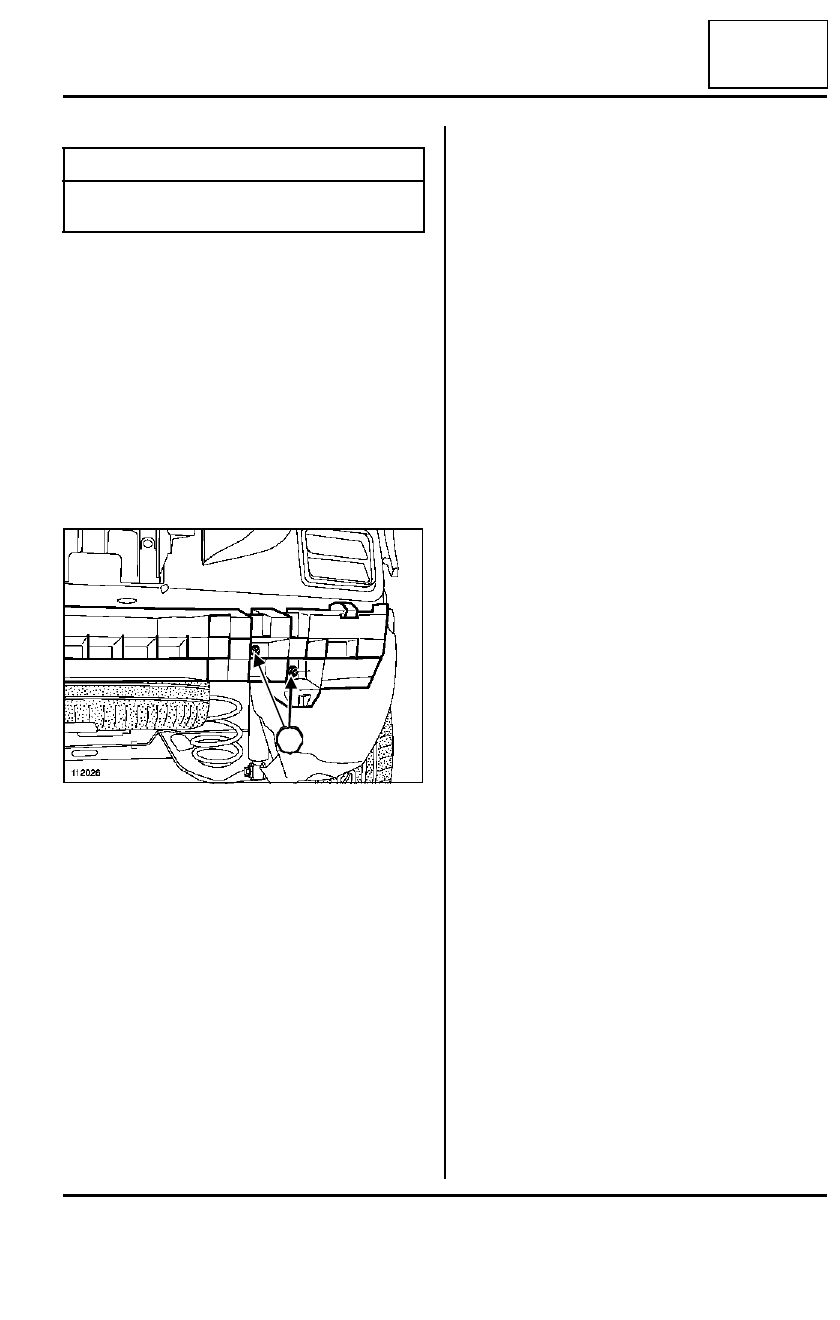

I - EXTRACCIÓN

1 - ETAPA DE PREPARACIÓN PARA LA
EXTRACCIÓN

Extraer las luces traseras en la aleta (consultar

Luz trasera en aleta: Extracción - Reposición).

- Extraer el paragolpes trasero (consultar Paragol-

pes trasero: Extracción - Reposición).

2 - ETAPA DE EXTRACCIÓN DE LA PIEZA
ESTUDIADA

Quitar las tuercas de fijación lateral (1) (dos tuercas
de cada lado).

II - REPOSICIÓN

1 - ETAPA DE REPOSICIÓN DE LA PIEZA
ESTUDIADA

Poner las tuercas de fijación lateral.

Apretar al par las (1)tuercas de fijación lateral (12
N.m).

2 - Etapa final

Colocar el paragolpes trasero (consultar Paragol-

pes trasero: Extracción - Reposición).

- Colocar las luces traseras en la aleta (consultar

Luz trasera en aleta: Extracción - Reposición).

Pares de apriete

m

tuercas de fijación late-
ral

12 N.m
