Renault Clio. Manual - parte 336

88C

AIRBAG Y PRETENSORES

Airbag frontal del pasajero: Extracción - Reposición

88C

EXTRACCIÓN

I - ETAPA DE PREPARACIÓN EN LA EXTRACCIÓN

El airbag del pasajero está fijado bajo el tablero de a
bordo frente al pasajero delantero.

Bloquear el calculador del airbag (consultar 88C,
Airbag y pretensores, Airbag y pretensores: Precau-
ciones para la reparación, página 88C-8).

Desconectar la batería (consultar 80A, Batería, Ba-
tería: Extracción - Reposición, página 80A-1).

Extraer el tablero de a bordo (consultar MR 393 Car-
rocería, 57A, Accesorios interiores, Tablero de a
bordo: Extracción-Reposición).

II - ETAPA DE EXTRACCIÓN DE LA PIEZA
ESTUDIADA

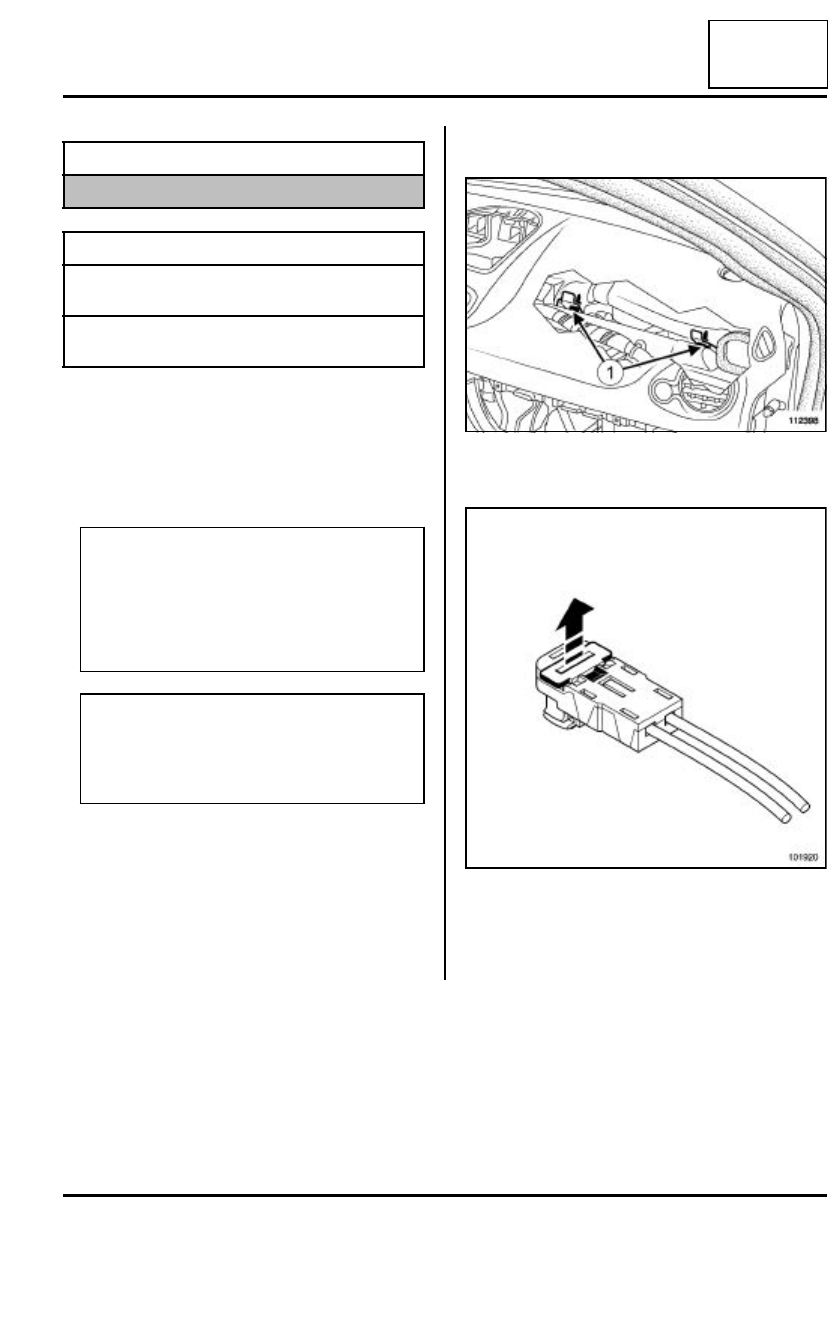

Quitar los tornillos de fijación (1) del módulo del air-
bag sobre la viga.

Desconectar:

- los conectores del módulo del airbag soltando las

seguridades,

- el terminal de masa.

Material indispensable

útil de diagnóstico

Pares de apriete

tornillos de fijación del
módulo del airbag

6 N.m

tornillos de fijación del
módulo sobre la viga

8 N.m

ATENCIÓN

Bloquear imperativamente el calculador del air-
bag con elútil de diagnóstico antes de comen-
zar la extracción. Al activarse esta función, todas
las líneas de ignición están inhibidas y el testigo
del airbag en el cuadro de instrumentos se
enciende fijo (contacto puesto).

IMPORTANTE

Está prohibido manipular los sistemas pirotécni-
cos (Airbags o pretensores) cerca de una fuente
de calor o de una llama: hay riesgo de que se
activen los airbags o los pretensores.

112398

101920

88C

AIRBAG Y PRETENSORES

Airbag frontal del pasajero: Extracción - Reposición

88C

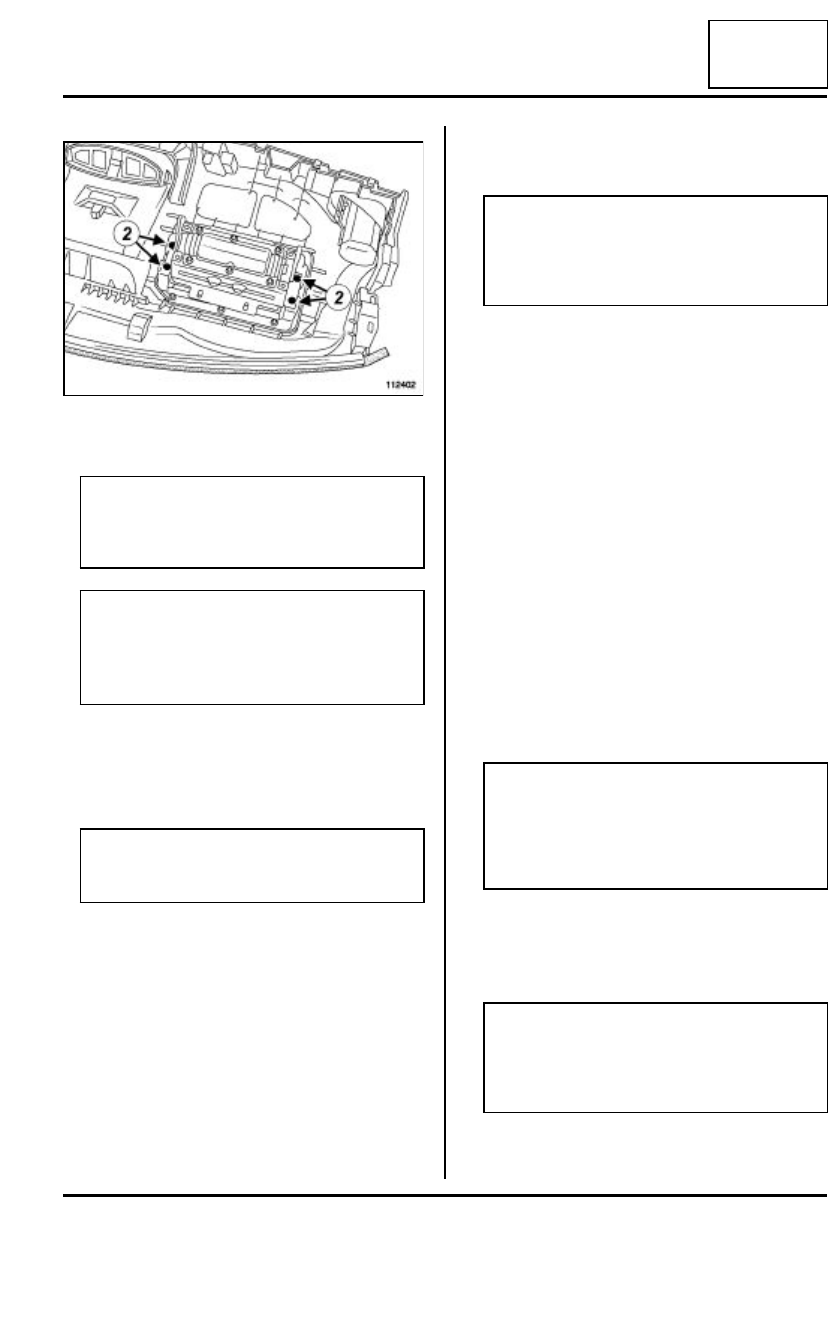

Quitar los tornillos de fijación (2) del módulo del air-
bag sobre el soporte.

REPOSICIÓN

I - ETAPA DE PREPARACIÓN EN LA REPOSICIÓN

Sustituir las piezas necesarias, (consultar 88C, Air-
bag y pretensores, Airbag y pretensores: Precaucio-
nes para la reparación, página 88C-8).

II - ETAPA DE REPOSICIÓN DE LA PIEZA
ESTUDIADA

Apretar al par los tornillos de fijación del módulo
del airbag (6 N.m).

III - ETAPA FINAL

Colocar el tablero de a bordo (consultar MR 393
Carrocería, 57A, Accesorios interiores, Tablero
de a bordo: Extracción-Reposición).

Apretar al par los tornillos de fijación del módulo
sobre la viga (8 N.m).

Conectar:

- el terminal de masa,

- los conectores del módulo del airbag.

Verificar el bloqueo correcto de los conectores.

Conectar la batería (consultar 80A, Batería, Batería:
Extracción - Reposición, página 80A-1).

Desbloquear, si todo es correcto, el calculador del
airbag (consultar 88C, Airbag y pretensores, Airbag
y pretensores: Precauciones para la reparación, pá-
gina 88C-8).

(consultar 88C, Airbag y pretensores, Caja electróni-
ca del airbag y del pretensor: Reciclaje - Destruc-
ción, página 88C-41).

112402

IMPORTANTE

El airbag está provisto de un conector que se
pone en cortocircuito cuando es desconectado
para evitar los activados intempestivos.

Nota:

Según el nivel de equipamiento del vehículo, el
módulo del airbag puede estar fijado en la parte
superior del tablero de a bordo con ayuda de
clips (versión de gama baja).

ATENCIÓN

Cuando se activa un pretensor, algunas piezas
deben ser reemplazadas imperativamente.

IMPORTANTE

En cada extracción del módulo del airbag del
pasajero, sustituir imperativamente las tuercas
rosca-chapa que fijan el módulo en el tablero de
a bordo.

IMPORTANTE

Efectuar un control del calculador del airbag con
el útil de diagnóstico. No respetar estas prescri-
pciones puede provocar un funcionamiento anor-
mal de los sistemas, incluyendo un activado
intempestivo de los airbags.

IMPORTANTE

No utilizar los elementos pirotécnicos como pieza
de sustitución. Destruir imperativamente los pre-
tensores o los airbags de un vehículo destinado
al desguace.

88C

AIRBAG Y PRETENSORES

Airbag lateral (tórax) delantero: Extracción - Reposición

88C

El airbag lateral de tórax delantero está fijado en el res-
paldo de cada asiento delantero del lado puerta.

Para desplegarse, la bolsa hinchable rasga la tapa del
módulo, la espuma y desgrapa la cofia del asiento.

EXTRACCIÓN

I - ETAPA DE PREPARACIÓN EN LA EXTRACCIÓN

Bloquear el calculador del airbag (consultar 88C,
Airbag y pretensores, Airbag y pretensores: Precau-
ciones para la reparación, página 88C-8).

Desconectar la batería (consultar 80A, Batería, Ba-
tería: Extracción - Reposición, página 80A-1).

Extraer:

- el asiento (consultar MR 393 Carrocería, 75A, Ar-

maduras y deslizaderas de los asientos delan-
teros, Asiento delantero completo: Extracción-
Reposición),

- el guarnecido del respaldo (consultar MR 393 Car-

rocería, 77A, Guarnecido de los asientos delan-
teros, Guarnecido del respaldo del asiento
delantero: Extracción-Reposición).

II - ETAPA DE EXTRACCIÓN DE LA PIEZA
ESTUDIADA

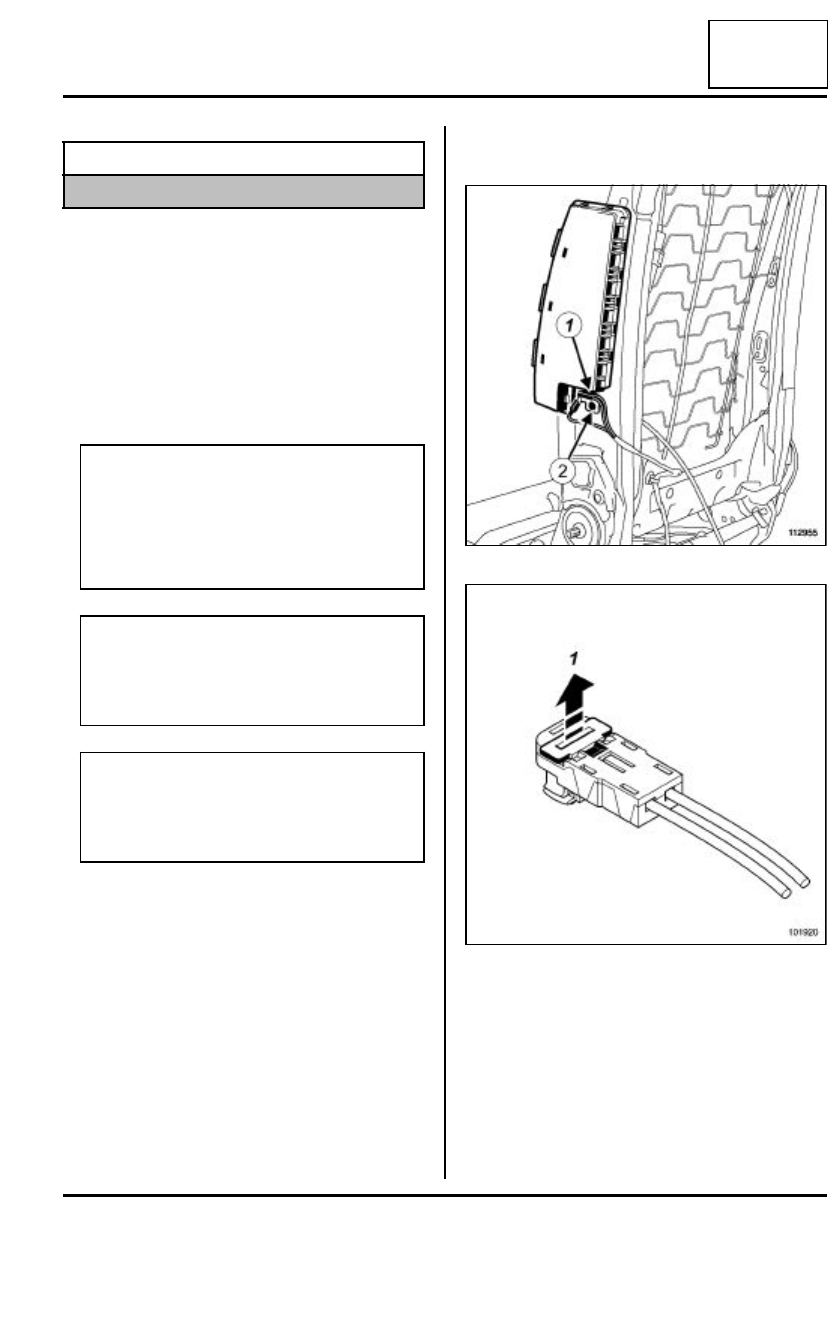

Desconectar:

- el conector del módulo del airbag soltando la segu-

ridad (1),

- el terminal de masa.

Extraer:

- el remache de fijación (2),

- el módulo del airbag.

Material indispensable

útil de diagnóstico

ATENCIÓN

IMPORTANTE

Está prohibido manipular los sistemas pirotécni-
cos (Airbags o pretensores) cerca de una fuente
de calor o de una llama: hay riesgo de que se
activen los airbags o los pretensores.

ATENCIÓN

Para intervenir en un asiento equipado con air-
bag y garantizar un despliegue correcto del air-
bag, es imperativo respetar las consignas
descritas en el MR 393 Carrocería.

112955

101920

88C

AIRBAG Y PRETENSORES

Airbag lateral (tórax) delantero: Extracción - Reposición

88C

REPOSICIÓN

I - ETAPA DE PREPARACIÓN EN LA REPOSICIÓN

Sustituir las piezas necesarias (consultar 88C, Air-
bag y pretensores, Airbag y pretensores: Precaucio-
nes para la reparación, página 88C-8).

II - ETAPA DE REPOSICIÓN DE LA PIEZA
ESTUDIADA

Posicionar el airbag sobre la armadura del respaldo.

Fijar el airbag en la armadura con un remache (refe-
rencia: 77 01 060 538).

Conectar:

- el terminal de masa,

- el conector del módulo del airbag.

Verificar el correcto bloqueo del conector.

III - ETAPA FINAL

Colocar el guarnecido del respaldo respetando im-
perativamente las preconizaciones (consultar MR
393 Carrocería, 77A, Guarnecido de los asientos
delanteros, Guarnecido del respaldo del asiento
delantero: Extracción-Reposición).

Colocar el asiento en el vehículo (consultar MR 393
Carrocería, 75A, Armaduras y deslizaderas de
los asientos delanteros, Asiento delantero com-
pleto: Extracción-Reposición).

Conectar la batería (consultar 80A, Batería, Batería:
Extracción - Reposición, página 80A-1).

Desbloquear, si todo es correcto, el calculador del
airbag (consultar 88C, Airbag y pretensores, Airbag
y pretensores: Precauciones para la reparación, pá-
gina 88C-8).

(consultar 88C, Airbag y pretensores, Caja electróni-
ca del airbag y del pretensor: Reciclaje - Destruc-
ción, página 88C-41).

ATENCIÓN

Cuando se activa un pretensor o un airbag, algu-
nas piezas deben ser reemplazadas imperativa-
mente.

ATENCIÓN

Todo desmontaje del airbag lateral de tórax
impone su sustitución.

IMPORTANTE

No utilizar los elementos pirotécnicos como pieza
de sustitución. Destruir imperativamente los pre-
tensores o los airbags de un vehículo destinado
al desguace.
