Renault Clio. Manual - parte 335

88C

AIRBAG Y PRETENSORES

Enrollador pirotécnico trasero: Extracción - Reposición

88C

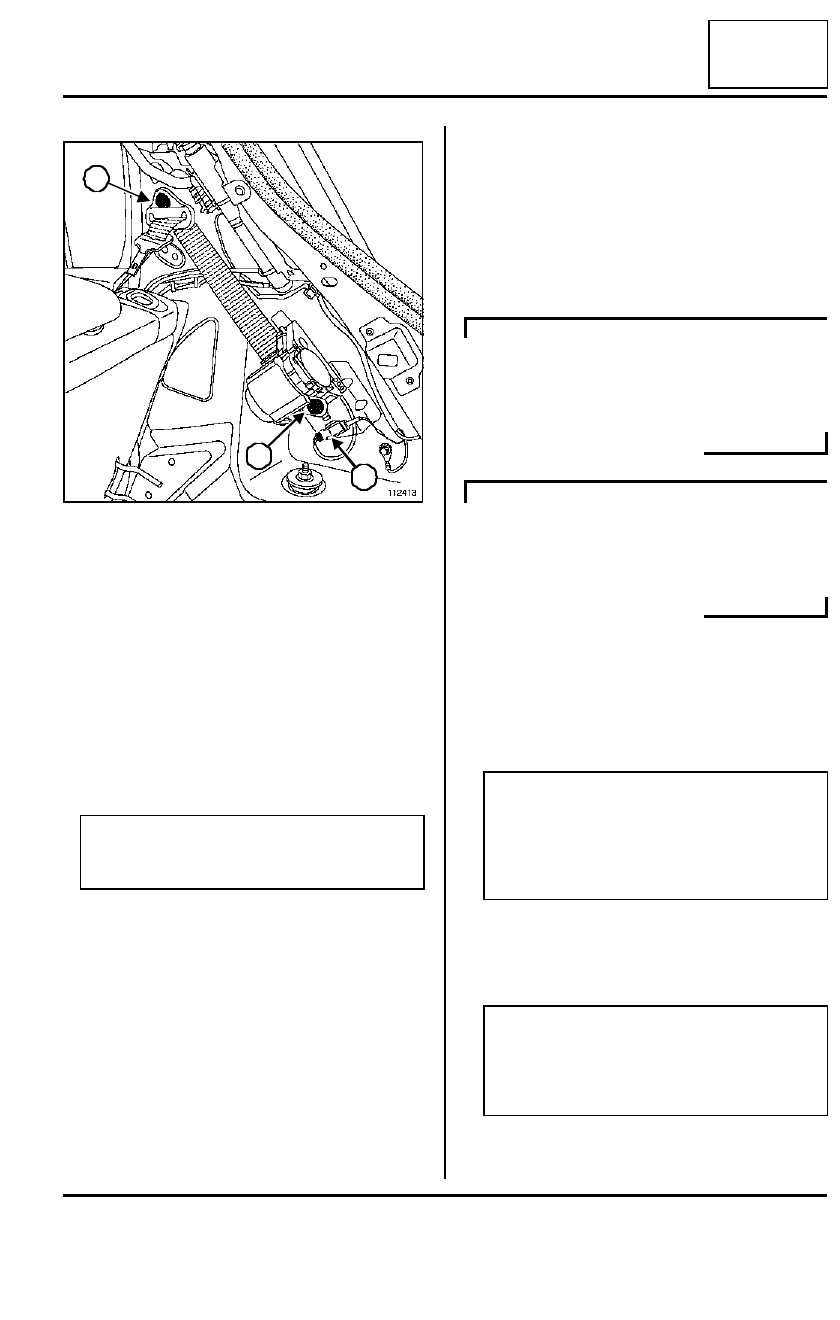

Quitar el tornillo de la fijación superior del cinturón
(1).

Desconectar imperativamente el conector (2) antes
de extraer el enrollador pirotécnico.

Extraer:

- el tornillo de fijación (3) del enrollador,

- el enrollador pirotécnico.

REPOSICIÓN

I - ETAPA DE PREPARACIÓN EN LA REPOSICIÓN

Sustituir las piezas necesarias, (consultar 88C, Air-
bag y pretensores, Airbag y pretensores: Precaucio-
nes para la reparación, página 88C-8).

II - ETAPA DE REPOSICIÓN DE LA PIEZA
ESTUDIADA

Colocar el enrollador imperativamente antes de co-
nectar el conector.

Apretar al par el tornillo de fijación del enrollador
(21 N.m).

Conectar el conector del enrollador.

Apretar al par el tornillo de fijación superior del
cinturón (21 N.m).

Apretar al par el tornillo de fijación inferior del cin-
turón (21 N.m).

III - ETAPA FINAL

Colocar el guarnecido de custodia (consultar MR
393 Carrocería, 71A, Guarnecido interior de car-
rocería, Guarnecido de custodia: Extracción-Re-
posición).

Colocar el guarnecido superior del peldaño trasero
(consultar MR 393 Carrocería, 71A, Guarnecido
interior de carrocería: Extracción-Reposición).

Colocar el guarnecido del panel de la aleta trasera
(consultar MR 393 Carrocería, 71A, Guarnecido
interior de carrocería: Extracción-Reposición).

Colocar la banqueta trasera (consultar MR 393 Car-
rocería, 76A, Armaduras y deslizaderas de los
asientos traseros, Banqueta trasera completa:
Extracción-Reposición).

Conectar la batería (consultar 80A, Batería, Batería:
Extracción - Reposición, página 80A-1).

Desbloquear, si todo es correcto, el calculador del
airbag (consultar 88C, Airbag y pretensores, Airbag
y pretensores: Precauciones para la reparación, pá-
gina 88C-8).

(consultar 88C, Airbag y pretensores, Caja electróni-
ca del airbag y del pretensor: Reciclaje - Destruc-
ción, página 88C-41).

112413

ATENCIÓN

Cuando se activa un pretensor, algunas piezas
deben ser reemplazadas imperativamente.

B85

C85

IMPORTANTE

Efectuar un control del calculador del airbag con
el útil de diagnóstico. No respetar estas prescri-
pciones puede provocar un funcionamiento anor-
mal de los sistemas, incluyendo un activado
intempestivo de los airbags.

IMPORTANTE

No utilizar los elementos pirotécnicos como pieza
de sustitución. Destruir imperativamente los pre-
tensores o los airbags de un vehículo destinado
al desguace.

88C

AIRBAG Y PRETENSORES

Airbag frontal del conductor: Extracción - Reposición

88C

EXTRACCIÓN

I - ETAPA DE PREPARACIÓN EN LA EXTRACCIÓN

Bloquear el calculador del airbag (consultar 88C,
Airbag y pretensores, Airbag y pretensores: Precau-
ciones para la reparación, página 88C-8).

Desconectar la batería (consultar 80A, Batería, Ba-
tería: Extracción - Reposición, página 80A-1).

Girar el volante media vuelta.

II - ETAPA DE EXTRACCIÓN DE LA PIEZA
ESTUDIADA

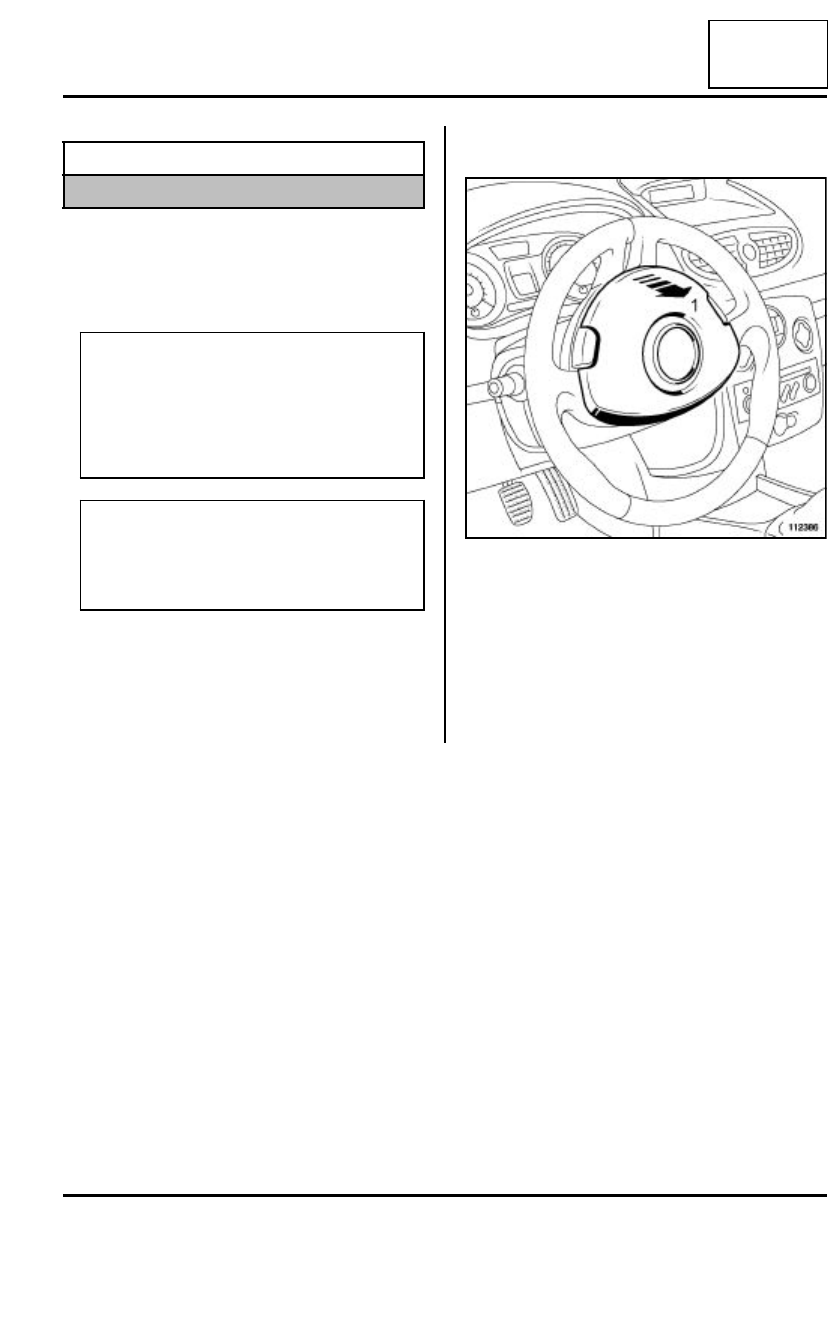

Desenganchar previamente el módulo del airbag (1).

Material indispensable

útil de diagnóstico

ATENCIÓN

Bloquear imperativamente el calculador del air-
bag con elútil de diagnóstico antes de comen-
zar la extracción. Al activarse esta función, todas
las líneas de ignición están inhibidas y el testigo
del airbag en el cuadro de instrumentos se
enciende fijo (contacto puesto).

IMPORTANTE

Está prohibido manipular los sistemas pirotécni-
cos (Airbags o pretensores) cerca de una fuente
de calor o de una llama: hay riesgo de que se
activen los airbags o los pretensores.

112386

88C

AIRBAG Y PRETENSORES

Airbag frontal del conductor: Extracción - Reposición

88C

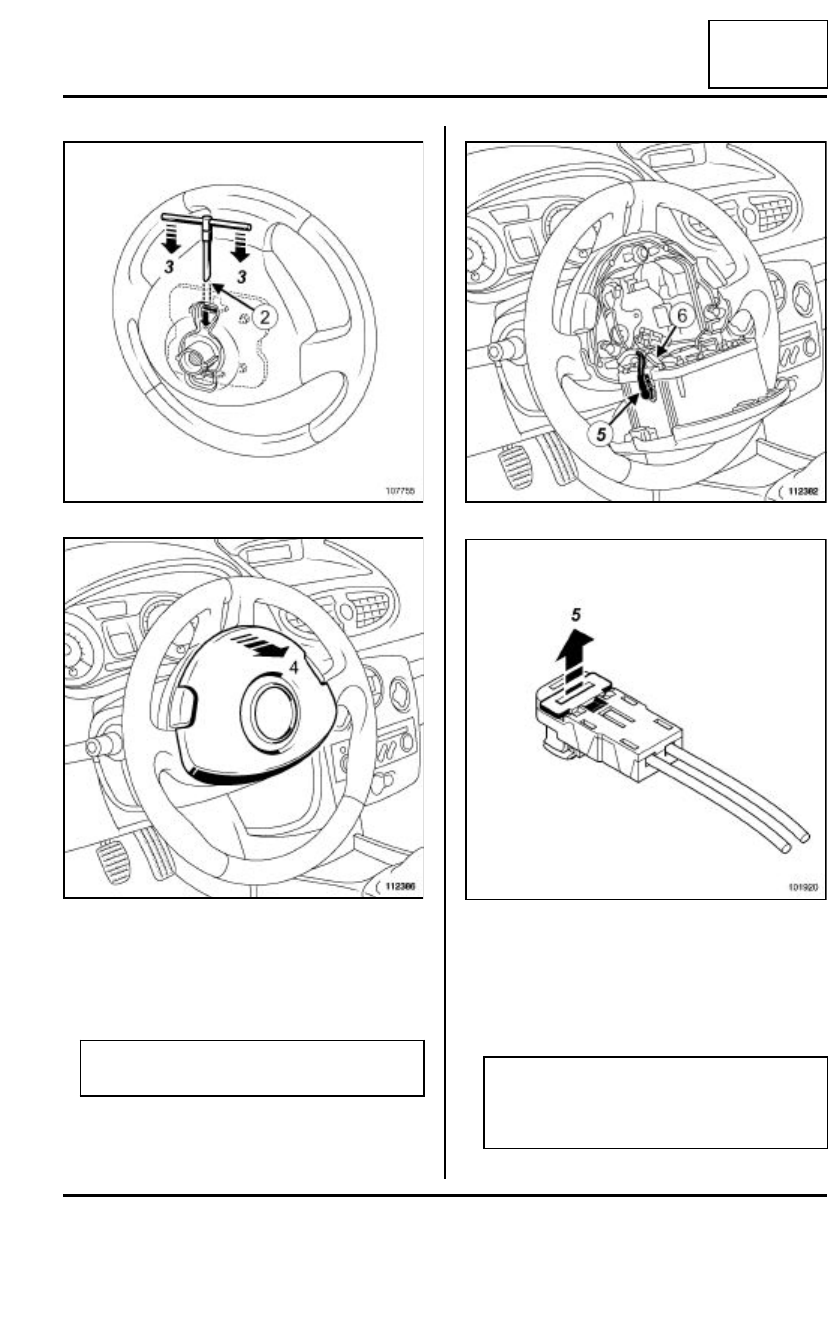

Insertar una empuñadura deslizante con un alarga-
dor de diámetro 8 mm (ejemplo: caja de trinquete ju-
nior, punta cilíndrica) en el orificio (2) situado detrás
del volante (taladrar el opérculo durante la primera
extracción).

Ejercer una presión (3) en la grapa con ayuda de la
empuñadura deslizante con alargador tirando pro-
gresivamente del módulo del airbag hacia sí mismo
(4).

Desconectar:

- los conectores del módulo del airbag soltando las

seguridades (5),

- el terminal de masa (6).

Extraer el módulo del airbag.

107755

112386

ATENCIÓN

No utilizar un útil puntiagudo o cortante.

112382

101920

IMPORTANTE

El airbag está provisto de un conector que se
pone en cor tocircuito cuando es desconectado
para evitar los activados intempestivos.

88C

AIRBAG Y PRETENSORES

Airbag frontal del conductor: Extracción - Reposición

88C

REPOSICIÓN

I - ETAPA DE PREPARACIÓN EN LA REPOSICIÓN

Sustituir las piezas necesarias, (consultar 88C, Air-
bag y pretensores, Airbag y pretensores: Precaucio-
nes para la reparación, página 88C-8).

II - ETAPA DE REPOSICIÓN DE LA PIEZA
ESTUDIADA

Conectar:

- el terminal de masa,

- los conectores del módulo del airbag.

Colocar el módulo del airbag.

Encajar el módulo del airbag.

III - ETAPA FINAL

Conectar la batería (consultar 80A, Batería, Batería:
Extracción - Reposición, página 80A-1).

Desbloquear, si todo es correcto, el calculador del
airbag (consultar 88C, Airbag y pretensores, Airbag
y pretensores: Precauciones para la reparación, pá-
gina 88C-8).

(consultar 88C, Airbag y pretensores, Caja electróni-
ca del airbag y del pretensor: Reciclaje - Destruc-
ción, página 88C-41).

ATENCIÓN

Cuando se activa un pretensor, algunas piezas
deben ser reemplazadas imperativamente.

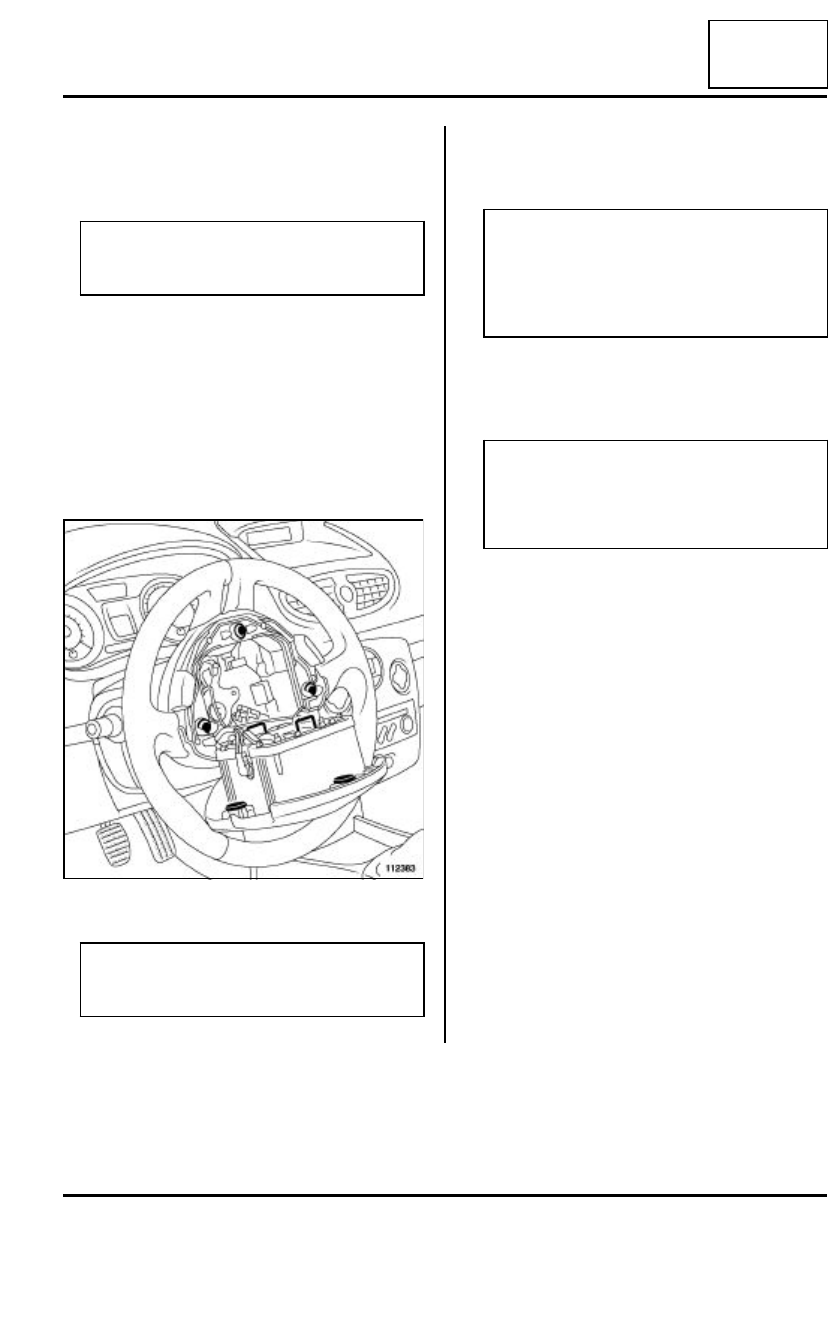

112383

IMPORTANTE

Controlar la higiene del cableado en la reposición
del módulo del airbag.

IMPORTANTE

No utilizar los elementos pirotécnicos como pieza
de sustitución. Destruir imperativamente los pre-
tensores o los airbags de un vehículo destinado
al desguace.
