88C

-

20

AIRBAG Y PRETENSORES

Enrollador pirotécnico delantero: Extracción - Reposición

88C

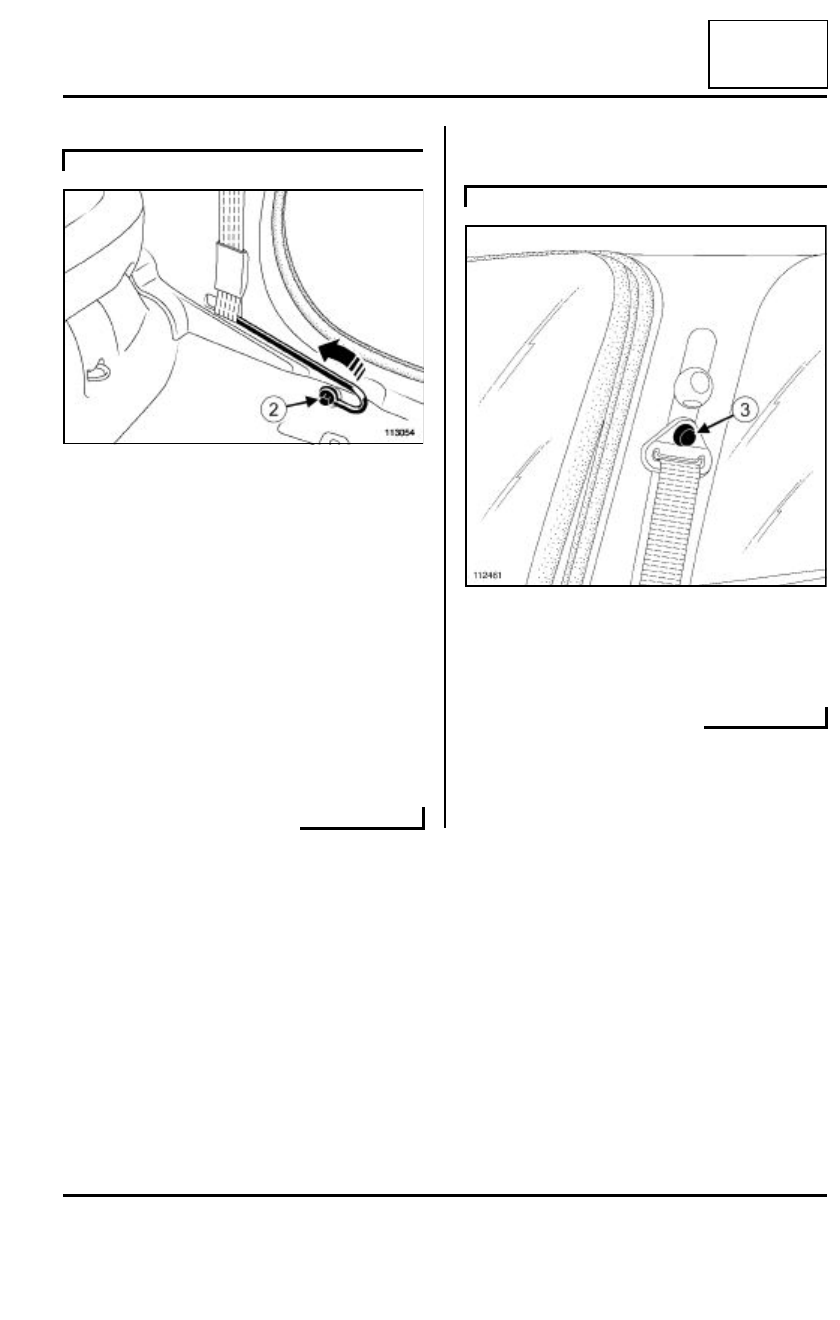

Quitar el tornillo de fijación (2).

Extraer el soporte de fijación inferior del cinturón.

Extraer:

- el guarnecido del peldaño delantero (consultar MR

393 Carrocería, 71A, Guarnecido interior de car-
rocería, Guarnecido de peldaño delantero: Ex-
tracción-Reposición),

- la banqueta trasera (consultar MR 393 Carrocería,

76A, Armaduras y deslizaderas de los asientos
traseros, Banqueta trasera completa: Extrac-
ción-Reposición),

- el guarnecido de panel de aleta (consultar MR 393

Carrocería, 71A, Guarnecido interior de carro-
cería, Guarnecido de panel de aleta: Extrac-
ción-Reposición).

II - ETAPA DE EXTRACCIÓN DE LA PIEZA
ESTUDIADA

Extraer:

- el obturador (3),

- la fijación superior del cinturón.

C85

113054

B85

112461

88C

-

21

AIRBAG Y PRETENSORES

Enrollador pirotécnico delantero: Extracción - Reposición

88C

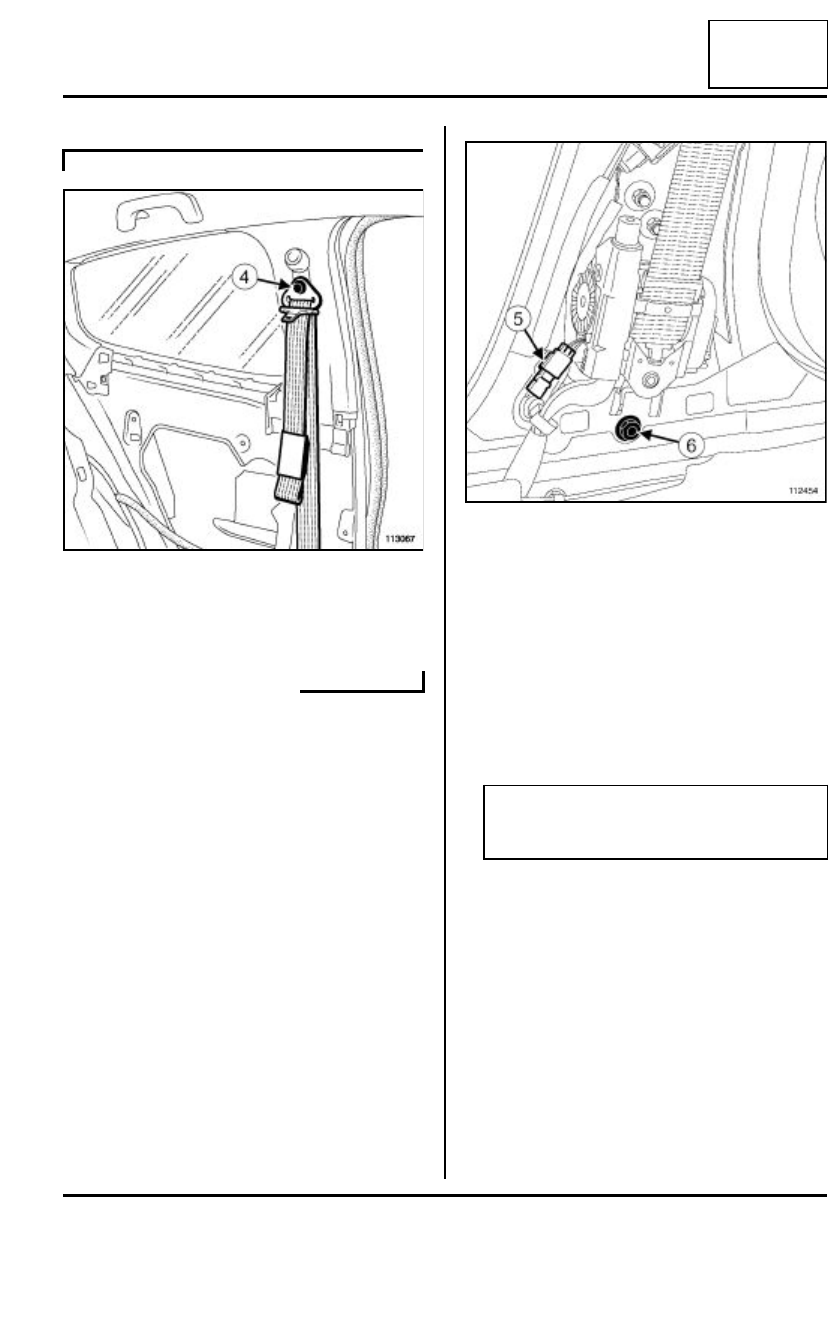

Extraer:

- el obturador (4),

- la fijación superior del cinturón.

Desconectar imperativamente el conector (5) antes
de extraer el enrollador pirotécnico.

Extraer:

- el tornillo de fijación (6) del enrollador,

- el enrollador pirotécnico.

REPOSICIÓN

I - ETAPA DE PREPARACIÓN EN LA REPOSICIÓN

Sustituir las piezas necesarias, (consultar 88C, Air-
bag y pretensores, Airbag y pretensores: Precaucio-
nes para la reparación,  página 88C-8).

II - ETAPA DE REPOSICIÓN DE LA PIEZA
ESTUDIADA

Sustituir el mecanismo de reglaje en altura tras el ac-
tivado del pretensor, tanto si la plaza ha sido ocupa-
da o no durante el choque.

Colocar el enrollador imperativamente antes de co-
nectar el conector.

Apretar al par el tornillo de fijación del enrollador
(21 N.m).

Conectar el conector del enrollador.

C85

113067

112454

ATENCIÓN

Cuando se activa un pretensor, algunas piezas
deben ser reemplazadas imperativamente.

88C

-

22

AIRBAG Y PRETENSORES

Enrollador pirotécnico delantero: Extracción - Reposición

88C

Apretar al par el tornillo de fijación superior del
cinturón (21 N.m).

III - ETAPA FINAL

Colocar:

- el guarnecido del peldaño trasero (consultar MR

393 Carrocería, 71A, Guarnecido interior de car-

rocería, Guarnecido de peldaño trasero: Extrac-
ción-Reposición),

- el guarnecido del peldaño delantero MR 393 Car-

rocería, 71A, Guarnecido interior de carrocería,
Guarnecido de peldaño delantero: Extracción-

Reposición),

- el guarnecido inferior del pie medio (consultar MR

393 Carrocería, 71A, Guarnecido interior de car-
rocería, Guarnecido de pie medio: Extracción-
Reposición).

Colocar:

- el guarnecido del panel de aleta (consultar MR 393

Carrocería, 71A, Guarnecido interior de carro-

cería, Guarnecido de panel de aleta: Extrac-
ción-Reposición),

- la banqueta trasera (consultar MR 393 Carrocería,

76A, Armaduras y deslizaderas de los asientos
traseros, Banqueta trasera completa: Extrac-

ción-Reposición),

- el guarnecido del peldaño delantero (consultar MR

393 Carrocería, 71A, Guarnecido interior de car-
rocería, Guarnecido de peldaño delantero: Ex-
tracción-Reposición),

- la fijación inferior del cinturón.

Apretar al par el tornillo de fijación inferior del cin-

turón (21 N.m).

Conectar la batería (consultar 80A, Batería, Batería:
Extracción - Reposición,  página 80A-1).

Desbloquear, si todo es correcto, el calculador del
airbag (consultar 88C, Airbag y pretensores, Airbag
y pretensores: Precauciones para la reparación,  pá-
gina 88C-8).

(consultar 88C, Airbag y pretensores, Caja electróni-
ca del airbag y del pretensor: Reciclaje - Destruc-
ción,  página 88C-41).

B85

C85

IMPORTANTE

Efectuar un control del calculador del airbag con
el útil de diagnóstico. No respetar estas prescri-
pciones puede provocar un funcionamiento anor-
mal de los sistemas, incluyendo un activado
intempestivo de los airbags.

IMPORTANTE

No utilizar los elementos pirotécnicos como pieza
de sustitución. Destruir imperativamente los pre-
tensores o los airbags de un vehículo destinado
al desguace.

88C

-

23

AIRBAG Y PRETENSORES

Enrollador pirotécnico trasero: Extracción - Reposición

88C

EXTRACCIÓN

I - ETAPA DE PREPARACIÓN EN LA EXTRACCIÓN

Bloquear el calculador del airbag (consultar 88C,
Airbag y pretensores, Airbag y pretensores: Precau-
ciones para la reparación,  página 88C-8).

Desconectar la batería (consultar 80A, Batería, Ba-
tería: Extracción - Reposición,  página 80A-1).

Extraer la banqueta trasera (consultar MR 393 Car-
rocería, 76A, Armaduras y deslizaderas de los
asientos traseros, Banqueta trasera completa:
Extracción-Reposición).

Extraer el guarnecido superior del peldaño trasero
(consultar  MR 393 Carrocería, 71A, Guarnecido
interior de carrocería: Extracción-Reposición).

Extraer el guarnecido del panel de la aleta trasera
(consultar  MR 393 Carrocería, 71A, Guarnecido
interior de carrocería: Extracción-Reposición).

Extraer el guarnecido de custodia (consultar MR 393
Carrocería, 71A, Guarnecido interior de carroce-
ría, Guarnecido de custodia: Extracción-Reposi-
ción).

II - ETAPA DE EXTRACCIÓN DE LA PIEZA
ESTUDIADA

Quitar el tornillo de fijación inferior del cinturón.

Material indispensable

útil de diagnóstico

Pares de apriete

m

tornillo de fijación del
enrollador

21 N.m

tornillo de fijación supe-
rior del cinturón

21 N.m

tornillo de fijación infer-
ior del cinturón

21 N.m

ATENCIÓN

Bloquear imperativamente el calculador del air-
bag con elútil de diagnóstico antes de comen-
zar la extracción. Al activarse esta función, todas
las líneas de ignición están inhibidas y el testigo
del airbag en el cuadro de instrumentos se
enciende fijo (contacto puesto).

IMPORTANTE

Está prohibido manipular los sistemas pirotécni-
cos (Airbags o pretensores) cerca de una fuente
de calor o de una llama: hay riesgo de que se
activen los airbags o los pretensores.

B85

C85

112550
