88C

-

16

AIRBAG Y PRETENSORES

Contactor de la deslizadera del asiento: Extracción - Reposición

88C

Hay que respetar la higiene del cableado.

88C

-

17

AIRBAG Y PRETENSORES

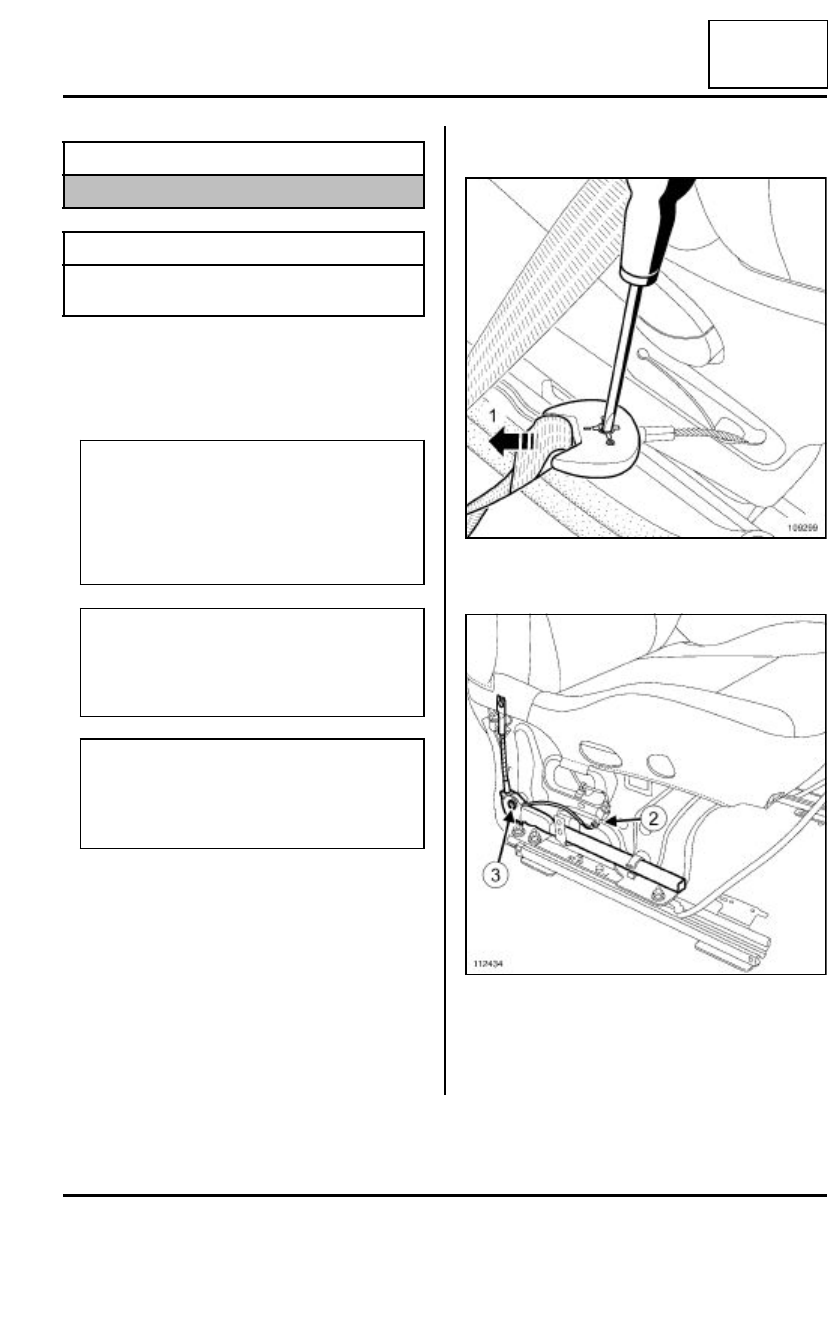

Pretensor ventral delantero: Extracción - Reposición

88C

EXTRACCIÓN

I - ETAPA DE PREPARACIÓN EN LA EXTRACCIÓN

Bloquear el calculador del airbag (consultar 88C,
Airbag y pretensores, Airbag y pretensores: Precau-
ciones para la reparación,  página 88C-8).

Desconectar la batería (consultar 80A, Batería, Ba-
tería: Extracción - Reposición,  página 80A-1).

Extraer el cárter del asiento.

II - ETAPA DE EXTRACCIÓN DE LA PIEZA
ESTUDIADA

Desenganchar la correa del cinturón (1) accionando
el tornillo (un cuarto de vuelta).

Desconectar el conector (2).

Extraer:

- el tornillo de fijación (3) del pretensor,

- el pretensor.

Material indispensable

útil de diagnóstico

Pares de apriete

m

tornillo de fijación del
pretensor

35 N.m

ATENCIÓN

Bloquear imperativamente el calculador del air-
bag con elútil de diagnóstico antes de comen-
zar la extracción. Al activarse esta función, todas
las líneas de ignición están inhibidas y el testigo
del airbag en el cuadro de instrumentos se
enciende fijo (contacto puesto).

IMPORTANTE

Está prohibido manipular los sistemas pirotécni-
cos (Airbags o pretensores) cerca de una fuente
de calor o de una llama: hay riesgo de que se
activen los airbags o los pretensores.

ATENCIÓN

Para intervenir en un asiento equipado con air-
bag y garantizar un despliegue correcto del air-
bag, es imperativo respetar las consignas
descritas en el MR 393 Carrocería.

109299

112434

88C

-

18

AIRBAG Y PRETENSORES

Pretensor ventral delantero: Extracción - Reposición

88C

REPOSICIÓN

I - ETAPA DE PREPARACIÓN EN LA EXTRACCIÓN

Sustituir las piezas necesarias (consultar 88C, Air-
bag y pretensores, Airbag y pretensores: Precaucio-
nes para la reparación,  página 88C-8).

II - ETAPA DE REPOSICIÓN DE LA PIEZA
ESTUDIADA

Colocar el pretensor.

Apretar al par el tornillo de fijación del pretensor
(35 N.m).

Conectar el conector del pretensor.

III - ETAPA FINAL

Colocar el cárter del asiento.

Conectar la batería (consultar 80A, Batería, Batería:
Extracción - Reposición,  página 80A-1).

Desbloquear, si todo es correcto, el calculador del
airbag (consultar 88C, Airbag y pretensores, Airbag
y pretensores: Precauciones para la reparación,  pá-
gina 88C-8).

(consultar 88C, Airbag y pretensores, Caja electróni-
ca del airbag y del pretensor: Reciclaje - Destruc-
ción,  página 88C-41).

ATENCIÓN

Cuando se activa un pretensor o un airbag, algu-
nas piezas deben ser reemplazadas imperativa-
mente.

IMPORTANTE

Efectuar un control del calculador del airbag con
el útil de diagnóstico. No respetar estas prescri-
pciones puede provocar un funcionamiento anor-
mal de los sistemas, incluyendo un activado
intempestivo de los airbags.

IMPORTANTE

No utilizar los elementos pirotécnicos como pieza
de sustitución. Destruir imperativamente los pre-
tensores o los airbags de un vehículo destinado
al desguace.

88C

-

19

AIRBAG Y PRETENSORES

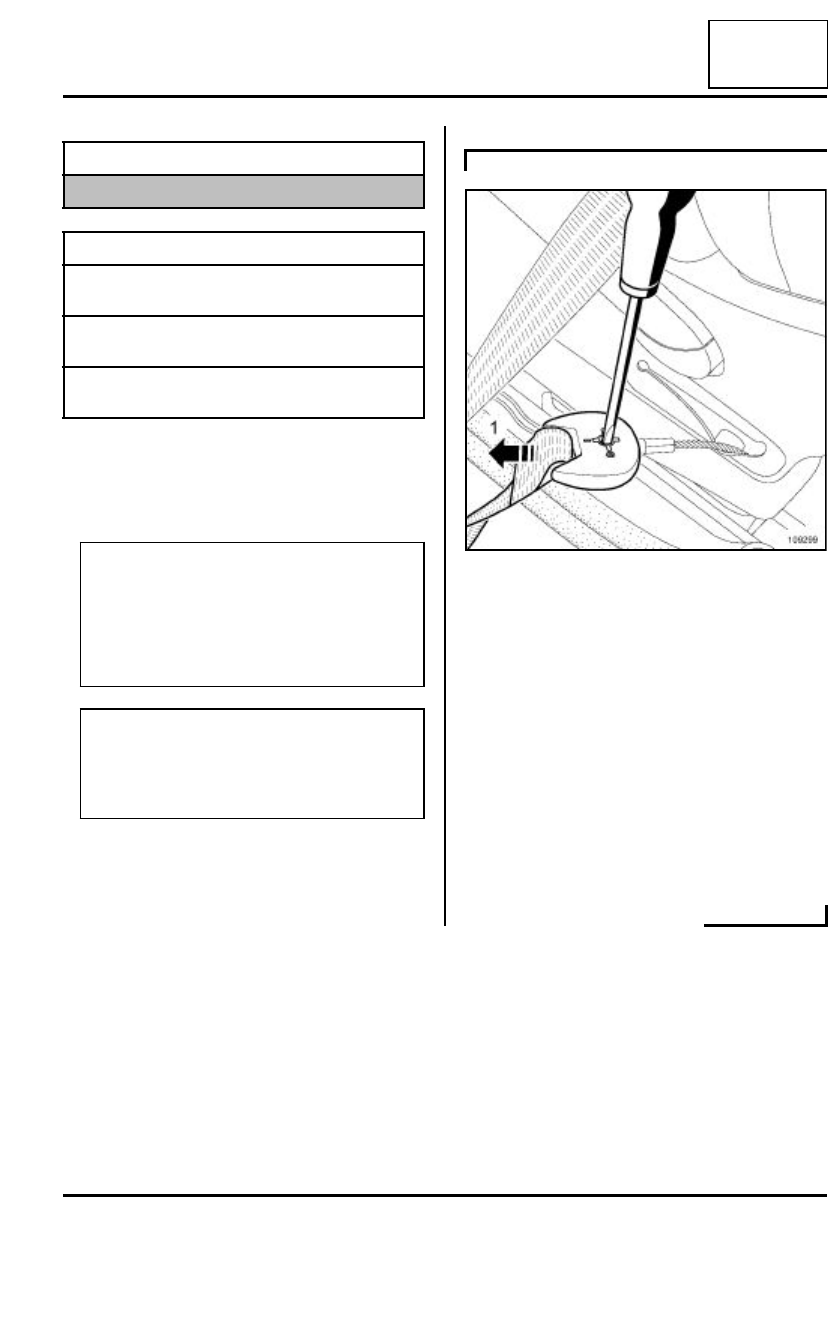

Enrollador pirotécnico delantero: Extracción - Reposición

88C

EXTRACCIÓN

I - ETAPA DE PREPARACIÓN EN LA EXTRACCIÓN

Bloquear el calculador del airbag (consultar 88C,
Airbag y pretensores, Airbag y pretensores: Precau-
ciones para la reparación,  página 88C-8).

Desconectar la batería (consultar 80A, Batería, Ba-
tería: Extracción - Reposición,  página 80A-1).

Desenganchar la correa del cinturón (1) accionando
el tornillo (un cuarto de vuelta).

Extraer el guarnecido inferior del pie medio (consul-
tar  MR 393 Carrocería, 71A, Guarnecido interior
de carrocería, Guarnecido de pie medio: Extrac-
ción-Reposición).

Extraer parcialmente:

- el guarnecido del peldaño delantero (consultar MR

393 Carrocería, 71A, Guarnecido interior de car-
rocería, Guarnecido de peldaño delantero: Ex-
tracción-Reposición),

- el guarnecido del peldaño trasero (consultar MR

393 Carrocería, 71A, Guarnecido interior de car-
rocería, Guarnecido de peldaño trasero: Extrac-
ción-Reposición).

Material indispensable

útil de diagnóstico

Pares de apriete

m

tornillo de fijación del
enrollador

21 N.m

tornillo de fijación supe-
rior del cinturón

21 N.m

tornillo de fijación infer-
ior del cinturón

21 N.m

ATENCIÓN

Bloquear imperativamente el calculador del air-
bag con elútil de diagnóstico antes de comen-
zar la extracción. Al activarse esta función, todas
las líneas de ignición están inhibidas y el testigo
del airbag en el cuadro de instrumentos se
enciende fijo (contacto puesto).

IMPORTANTE

Está prohibido manipular los sistemas pirotécni-
cos (Airbags o pretensores) cerca de una fuente
de calor o de una llama: hay riesgo de que se
activen los airbags o los pretensores.

B85

109299
