88C

-

32

AIRBAG Y PRETENSORES

Airbag lateral de cortina: Extracción - Reposición

88C

El airbag lateral cortina está fijado detrás del guarneci-
do del techo y el guarnecido de custodia.

Para desplegarse, la bolsa hinchable dobla el guarne-
cido del techo.

EXTRACCIÓN

I - ETAPA DE PREPARACIÓN EN LA EXTRACCIÓN

Bloquear el calculador del airbag (consultar 88C,
Airbag y pretensores, Airbag y pretensores: Precau-
ciones para la reparación,  página 88C-8).

Desconectar la batería (consultar 80A, Batería, Ba-
tería: Extracción - Reposición,  página 80A-1).

Extraer el guarnecido del techo (consultar MR 393
Carrocería, 71A, Guarnecido interior de carroce-
ría, Guarnecido del techo: Extracción-Reposi-
ción).

II - ETAPA DE EXTRACCIÓN DE LA PIEZA
ESTUDIADA

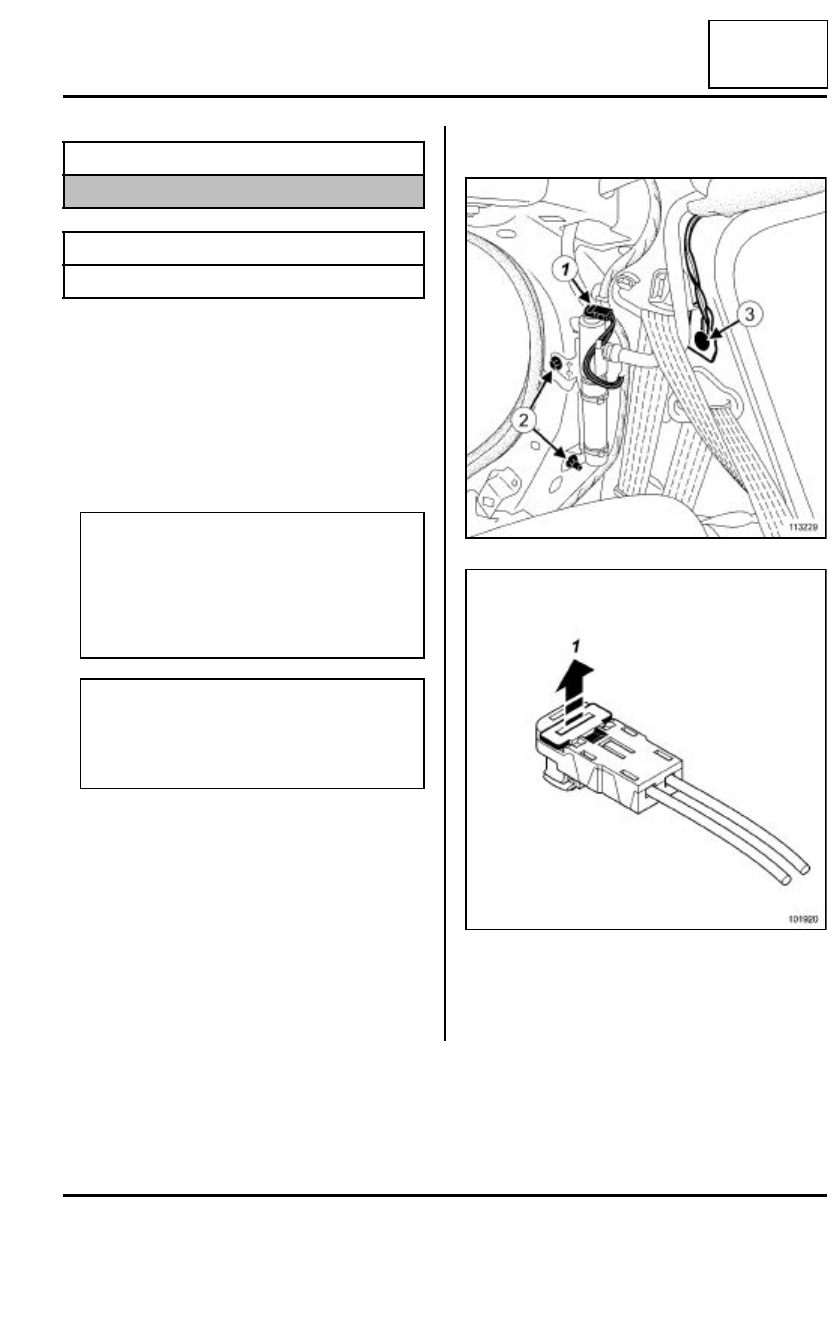

Desconectar el conector del módulo del airbag sol-
tando la seguridad (1).

Extraer las fijaciones (2) del módulo del airbag.

Desgrapar el peón de sujeción (3).

Material indispensable

útil de diagnóstico

Pares de apriete

m

fijaciones del airbag

8 N.m

ATENCIÓN

Bloquear imperativamente el calculador del air-
bag con elútil de diagnóstico antes de comen-
zar la extracción. Al activarse esta función, todas
las líneas de ignición están inhibidas y el testigo
del airbag en el cuadro de instrumentos se
enciende (contacto puesto).

IMPORTANTE

Está prohibido manipular los sistemas pirotécni-
cos (Airbags o pretensores) cerca de una fuente
de calor o de una llama: hay riesgo de que se
activen los airbags o los pretensores.

113229

101920

88C

-

33

AIRBAG Y PRETENSORES

Airbag lateral de cortina: Extracción - Reposición

88C

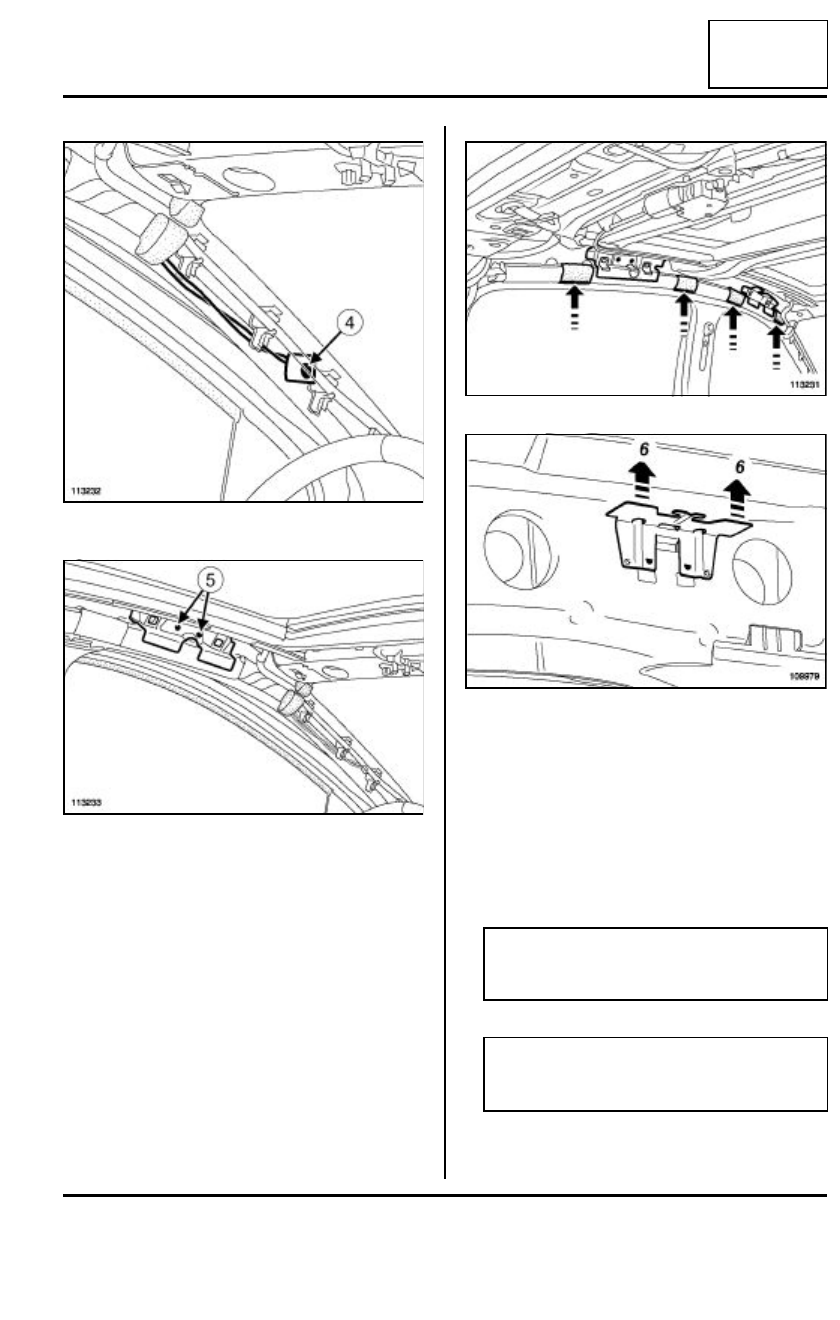

Desgrapar el peón de sujeción (4).

Extraer:

- los remaches (5),

- el deflector.

La parte cortina está grapada en la carrocería en va-
rios puntos.

Extraer las grapas (6).

REPOSICIÓN

I - ETAPA DE PREPARACIÓN EN LA REPOSICIÓN

Sustituir las piezas necesarias, (consultar 88C, Air-
bag y pretensores, Airbag y pretensores: Precaucio-
nes para la reparación,  página 88C-8).

113232

113233

113231

109979

IMPORTANTE

Siempre que se desmonte el airbag cortina habrá
que sustituirlo.

ATENCIÓN

Cuando se activa un pretensor, algunas piezas
deben ser reemplazadas imperativamente.

88C

-

34

AIRBAG Y PRETENSORES

Airbag lateral de cortina: Extracción - Reposición

88C

Colocar las pastillas de reparación después de una
activación del airbag únicamente en los vehículos
versión 3 puertas:

Recortar la chapa deteriorada por el activado del air-
bag cortina.

Taladrar los agujeros para fijar los remaches.

Aplicar una gama de pintura anticorrosión.

Untar la placa de cola tras haber aplicado el activa-
dor suministrado (referencia 77 11 171 805).

Colocar la placa (referencia 82 00 510 924).

Remachar la placa con ayuda de remaches especí-
ficos (referencia 77 03 072 050).

II - ETAPA DE REPOSICIÓN DE LA PIEZA
ESTUDIADA

Colocar el módulo del airbag sin apretar los tornillos
de fijación.

C85

Nota:

Existen unas marcas en la chapa para el tala-
drado durante la colocación de los remaches de
fijación de la placa.

ATENCIÓN

Para cualquier puesta al desnudo local de una
chapa, realizar con un pincel fino la siguiente
gama de protección anticorrosión:

- desengrasar y limpiar,

- aplicar:

- la imprimación fosfatante,

- el aparejo,

- la gama de pintura.

113762

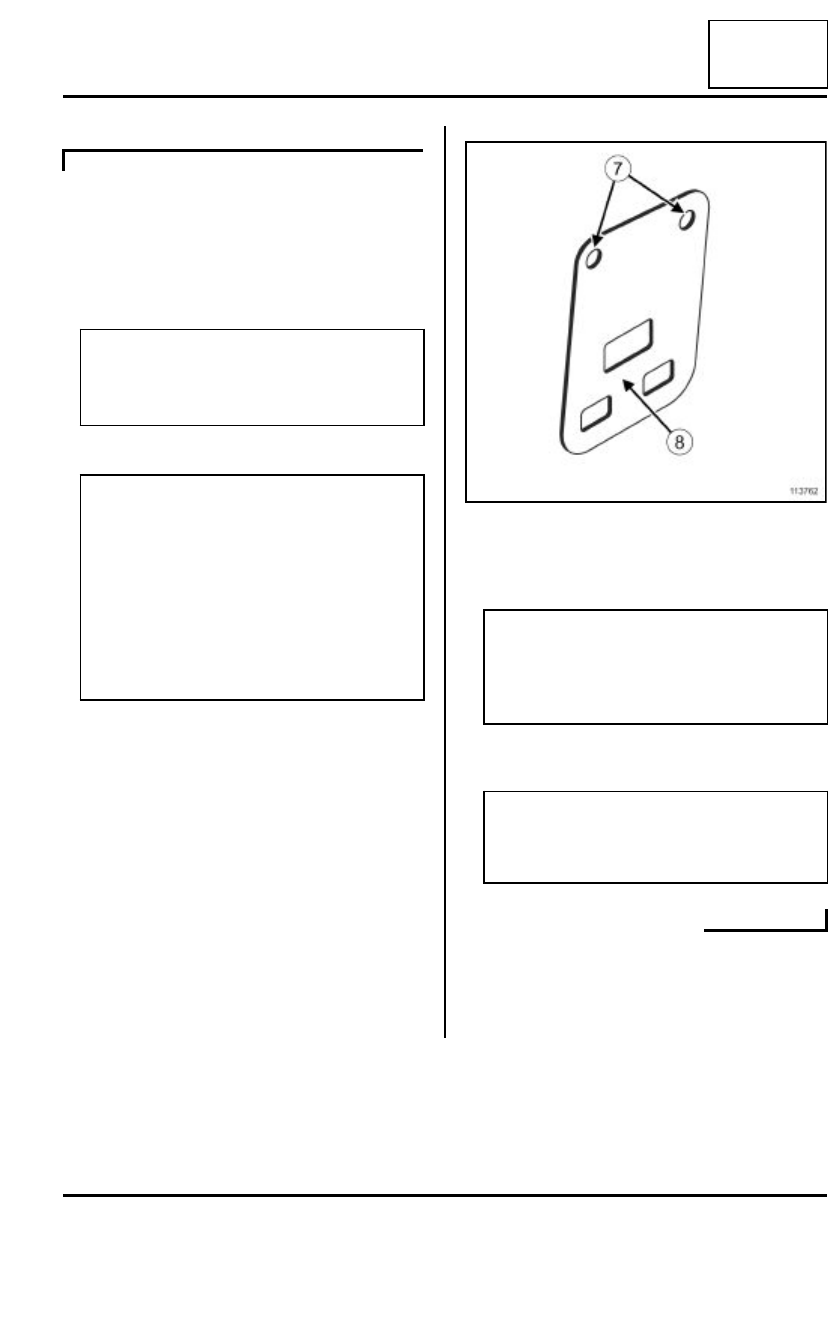

Nota:

La placa es idéntica para un montaje a izquierda
o a derecha: hacer coincidir los orificios de fija-
ciones de los remaches (7) con los de la huella
(8) de la grapa respecto a los de la carrocería.

ATENCIÓN

La cola y los remaches son específicos y no
deben en ningún caso ser sustituidos por otras
referencias.

88C

-

35

AIRBAG Y PRETENSORES

Airbag lateral de cortina: Extracción - Reposición

88C

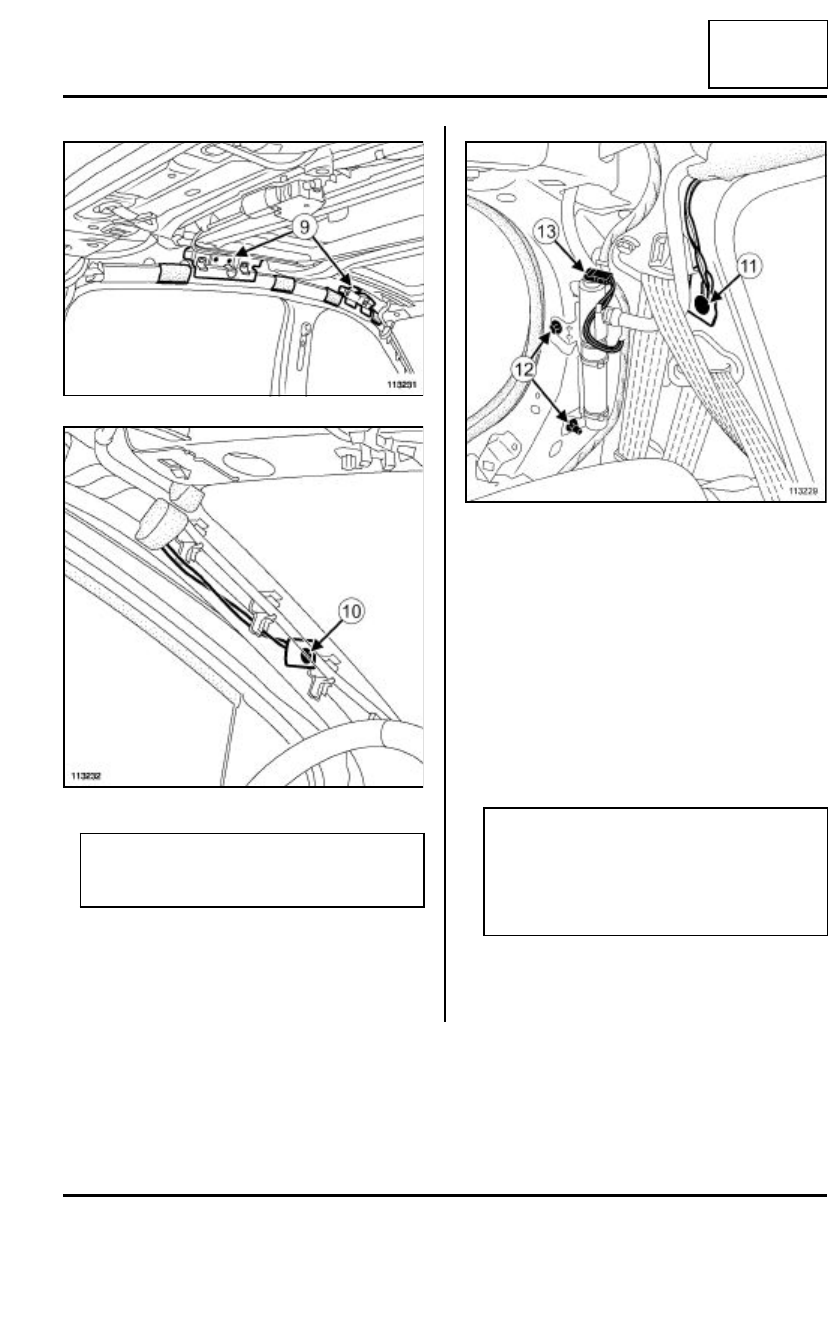

Fijar los deflectores con ayuda de remaches especí-
ficos (referencia 77 03 072 373).

Posicionar todas las grapas comenzando de la parte
trasera hacia la parte delantera del vehículo.

Colocar el peón de sujeción (10).

Colocar el peón de sujeción(11).

Apretar al par las fijaciones del airbag (8 N.m)(12).

Conectar el conector (13) asegurándose de que esté
bien bloqueado.

III - ETAPA FINAL

Colocar el guarnecido del techo (consultar MR 393
Carrocería, 71A, Guarnecido interior de carroce-
ría, Guarnecido del techo: Extracción-Reposi-
ción).

Conectar la batería (consultar 80A, Batería, Batería:
Extracción - Reposición,  página 80A-1).

113231

113232

IMPORTANTE

Sustituir imperativamente los deflectores (9) tras
cada extracción.

113229

IMPORTANTE

Efectuar un control del calculador del airbag con
el útil de diagnóstico. No respetar estas prescri-
pciones puede provocar un funcionamiento anor-
mal de los sistemas, incluyendo un activado
intempestivo de los airbags.
