85A

-

21

BARRIDO-LAVADO

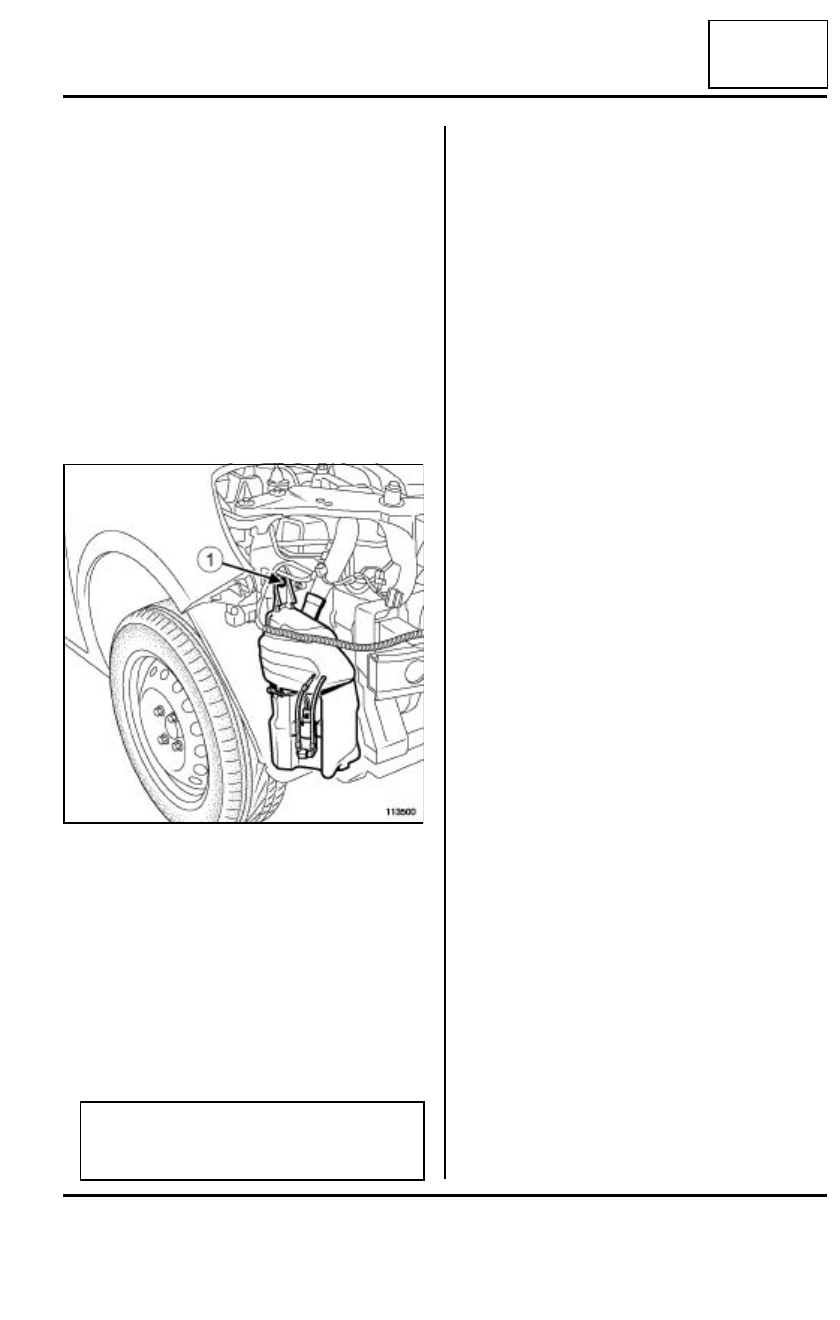

Bocal del lavacristal: Extracción - Reposición

85A

EXTRACCIÓN

I - ETAPA DE PREPARACIÓN PARA LA
EXTRACCIÓN

Extraer:

- el paragolpes delantero (consultar MR 393 Carro-

cería, 55A, Protecciones exteriores, Paragolpes
delantero: Extracción-Reposición),

- el faro delantero (consultar Faro delantero: Ex-

tracción - Reposición).

II - ETAPA DE EXTRACCIÓN DE LA PIEZA
ESTUDIADA

Soltar:

- la boca de llenado,

- los tubos de alimentación,

- el conector,

Extraer:

- el tornillo (1),

- el bocal.

REPOSICIÓN

I - ETAPA DE REPOSICIÓN DE LA PIEZA
ESTUDIADA

Colocar:

- el bocal,

- el tornillo (1).

Encajar:

- la boca de llenado,

- el conector,

- los tubos de alimentación.

II - ETAPA FINAL

Colocar:

- el faro delantero (consultar Faro delantero: Ex-

tracción - Reposición),

- el paragolpes delantero (consultar MR 393 Carro-

cería, 55A, Protecciones exteriores, Paragolpes
delantero: Extracción - Reposición).

113500

Nota:

Marcar el recorrido de los tubos de alimentación
y de los cableados.

86A

-

1

RADIO

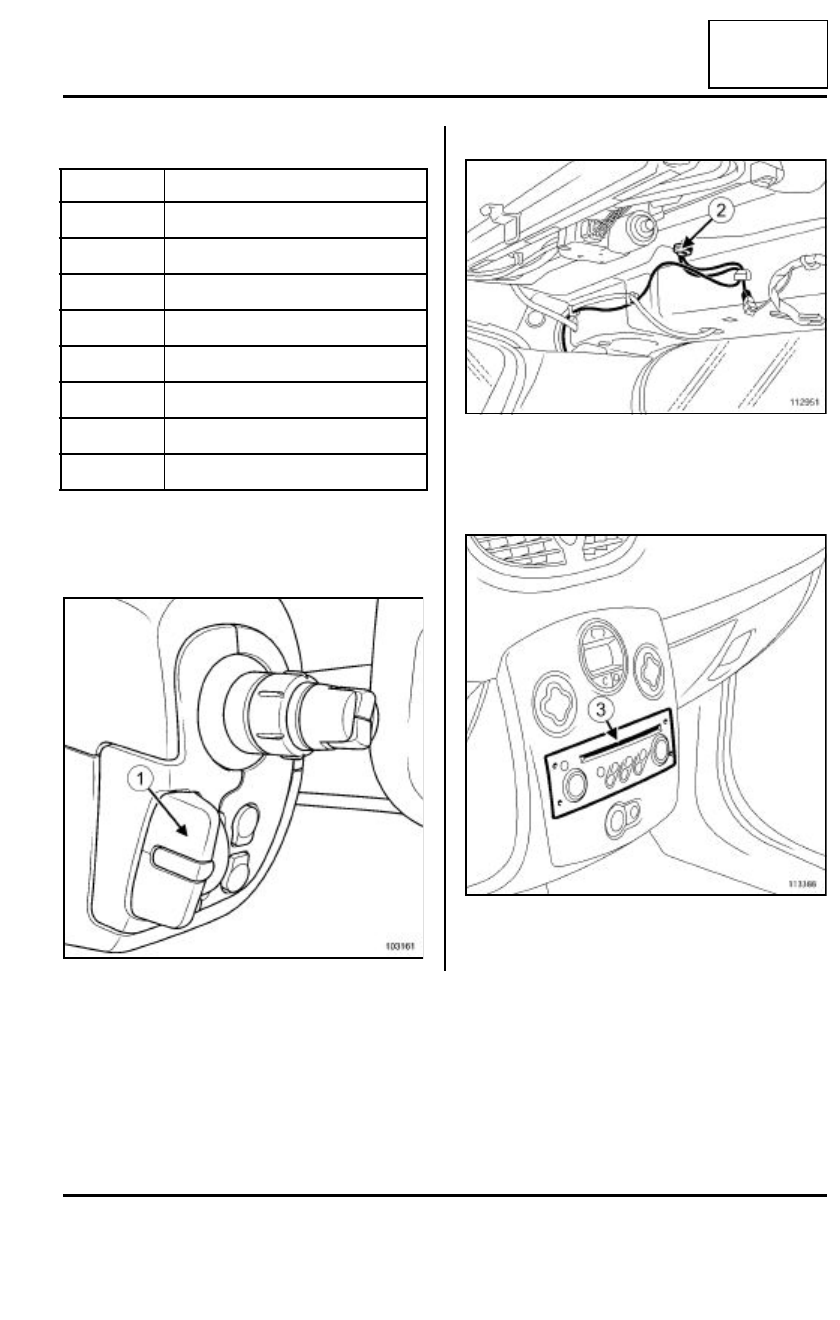

Radio: Lista y localización de los elementos

86A

I - LISTA DE LOS ELEMENTOS

II - LOCALIZACIÓN DE LOS ELEMENTOS

1 - Satélite de mando de la radio

2 - Antena

La antena (2) se encuentra en el techo, en la parte tra-
sera.

3 - Radio

Número

Designación

(1)

Satélite de mando de la radio

(2)

Antena

(3)

Radio

(4)

Amplificador-túner

(5)

Pantalla

(6)

Tweeters

(7)

Altavoces delanteros

(8)

Altavoces traseros.

103161

112951

113388

86A

-

2

RADIO

Radio: Lista y localización de los elementos

86A

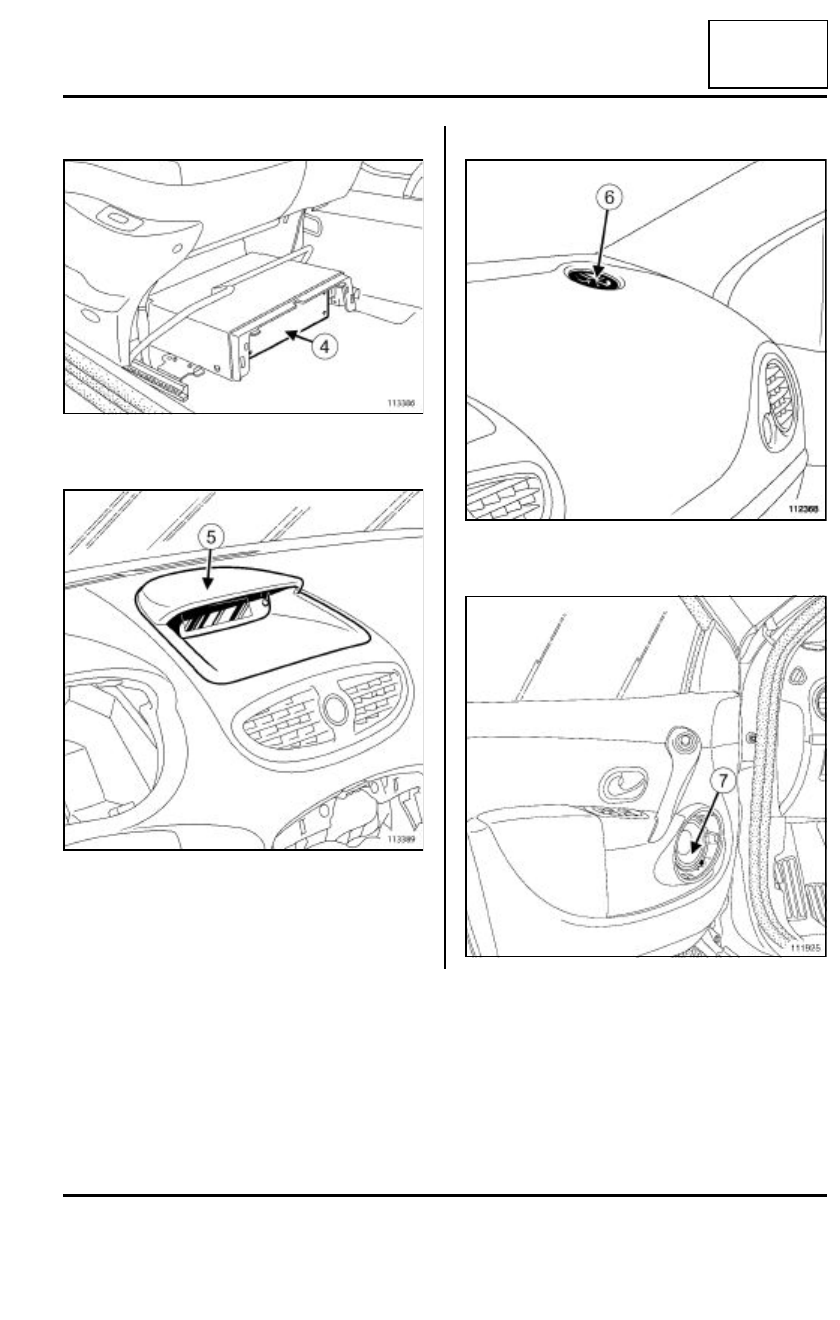

4 - Amplificador-túner

5 - Pantalla

6 - Tweeters

7 - Altavoces delanteros

113386

113389

112368

111925

86A

-

3

RADIO

Radio: Lista y localización de los elementos

86A

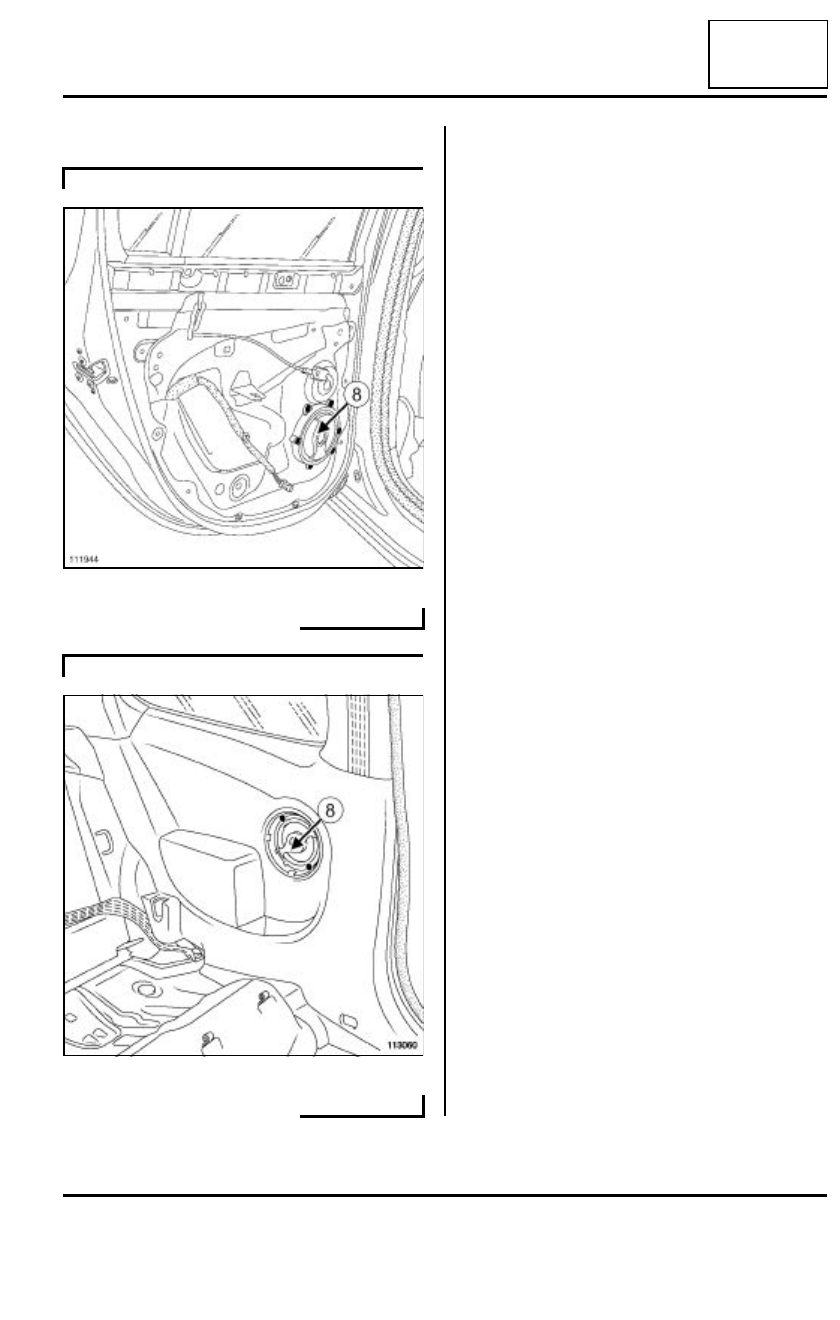

8 - Altavoces traseros

B85

111944

C85

113060
