Renault Clio. Manual - parte 313

85A

-

17

BARRIDO-LAVADO

Motor del limpialuneta: Extracción - Reposición

85A

Posicionar y remachar el motor (referencia de los re-
maches 77 03 072 362).

Conectar:

- el conector del motor,

- la batería (consultar 80A, Batería, Batería: Extrac-

ción - Reposición,  página 80A-1).

Limpiar las acanaladuras del eje del motor.

Colocar el brazo del limpiaparabrisas en posición de
reposo.

Apretar al par la tuerca de fijación del brazo del
limpiaparabrisas (12 N.m).

Colocar el obturador.

III - ETAPA FINAL

Colocar el guarnecido del portón (consultar MR 393
Carrocería, 73A, Guarnecido de abrientes no la-
terales, Guarnecido del portón: Extracción - Re-
posición).

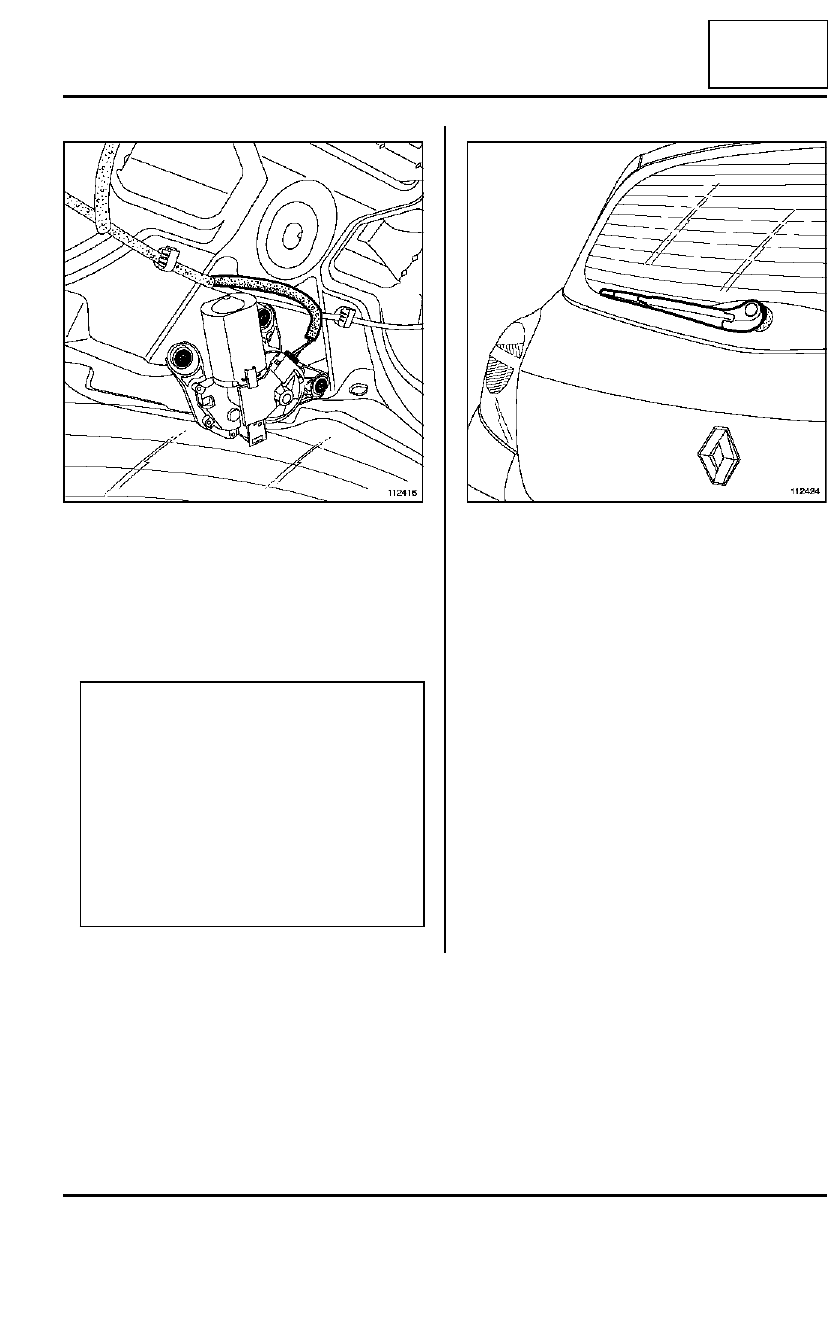

112416

ATENCIÓN

Para evitar cualquier disfuncionamiento del bar-
rido, es imperativo asegurarse de que el motor
del limpiaparabrisas esté correctamente colo-
cado en parada fija:

- mover manualmente el conmutador de barrido
del estado (0) a (1),

- mover manualmente el conmutador de barrido
del estado (1) a (0),

Asegurarse de que el conmutador de barrido
sigue estando en la posición (0).

112424

85A

-

18

BARRIDO-LAVADO

Bomba del lavacristal: Extracción - Reposición

85A

EXTRACCIÓN

I - ETAPA DE PREPARACIÓN PARA LA
EXTRACCIÓN

Extraer el paragolpes delantero (consultar MR 393
Carrocería, 55A, Protecciones exteriores, Para-
golpes delantero: Extracción - Reposición).

II - ETAPA DE EXTRACCIÓN DE LA PIEZA
ESTUDIADA

Soltar:

- los tubos de alimentación,

- el conector,

- la bomba del lavaparabrisas.

REPOSICIÓN

I - ETAPA DE REPOSICIÓN DE LA PIEZA
ESTUDIADA

Encajar:

- la bomba del lavaparabrisas,

- el conector,

- los tubos de alimentación,

II - ETAPA FINAL

Colocar el paragolpes delantero (consultar MR 393
Carrocería, 55A, Protecciones exteriores, Para-
golpes delantero: Extracción - Reposición).

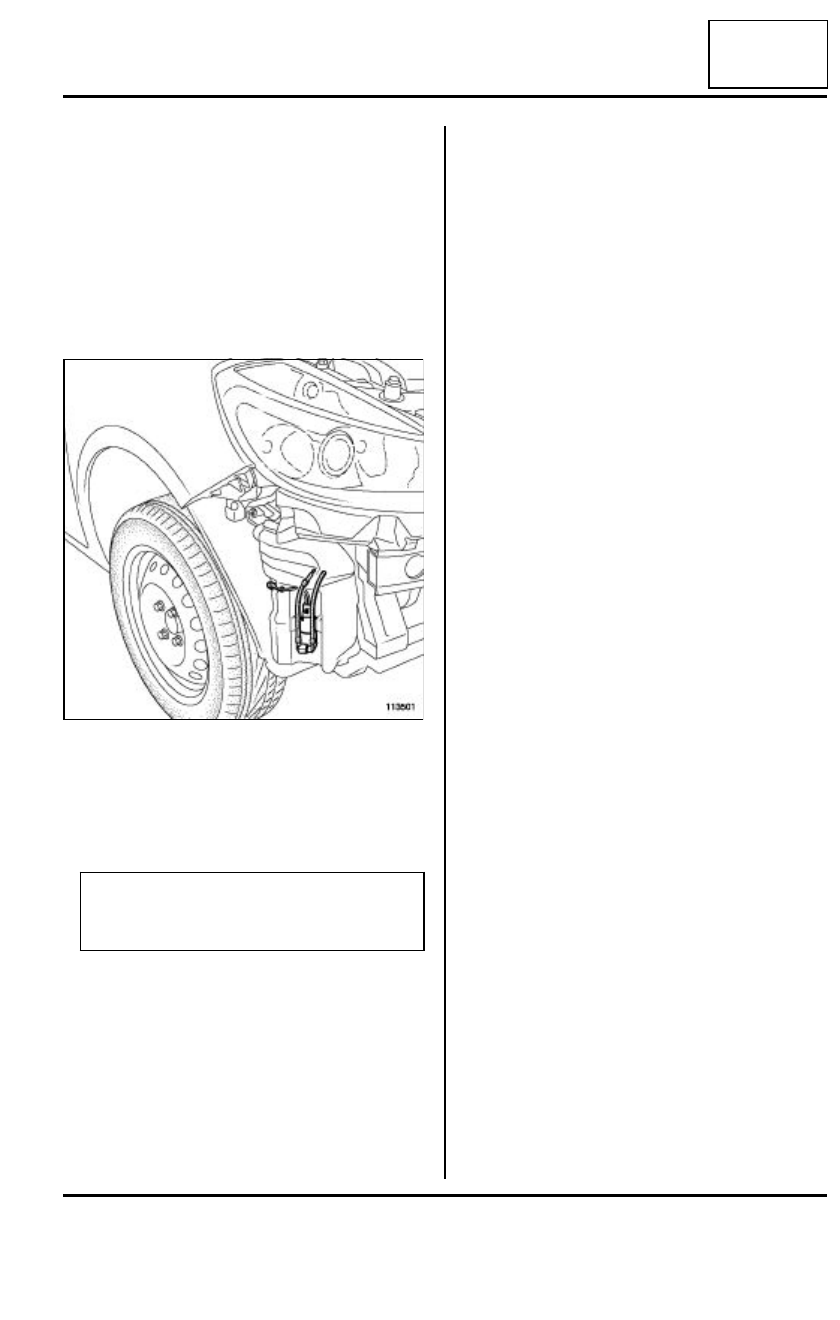

113501

Nota:

Marcar el recorrido de los tubos de alimentación
y de los cableados.

85A

-

19

BARRIDO-LAVADO

Bomba del lavafaros: Extracción - Reposición

85A

EXTRACCIÓN

I - ETAPA DE PREPARACIÓN PARA LA
EXTRACCIÓN

Extraer la pantalla del paso de rueda delantero (con-
sultar MR 393 Carrocería, 55A, Protecciones exte-
riores, Pantalla del paso de rueda delantero:
Extracción - Reposición).

II - ETAPA DE EXTRACCIÓN DE LA PIEZA
ESTUDIADA

Soltar:

- los tubos de alimentación,

- el conector,

- la bomba del lavafaros.

REPOSICIÓN

I - ETAPA DE REPOSICIÓN DE LA PIEZA
ESTUDIADA

Encajar:

- la bomba lavafaros,

- el conector,

- los tubos de alimentación.

II - ETAPA FINAL

Colocar la pantalla del paso de rueda delantero
(consultar  MR 393 Carrocería, 55A, Protecciones
exteriores, Pantalla del paso de rueda delantero:
Extracción - Reposición).

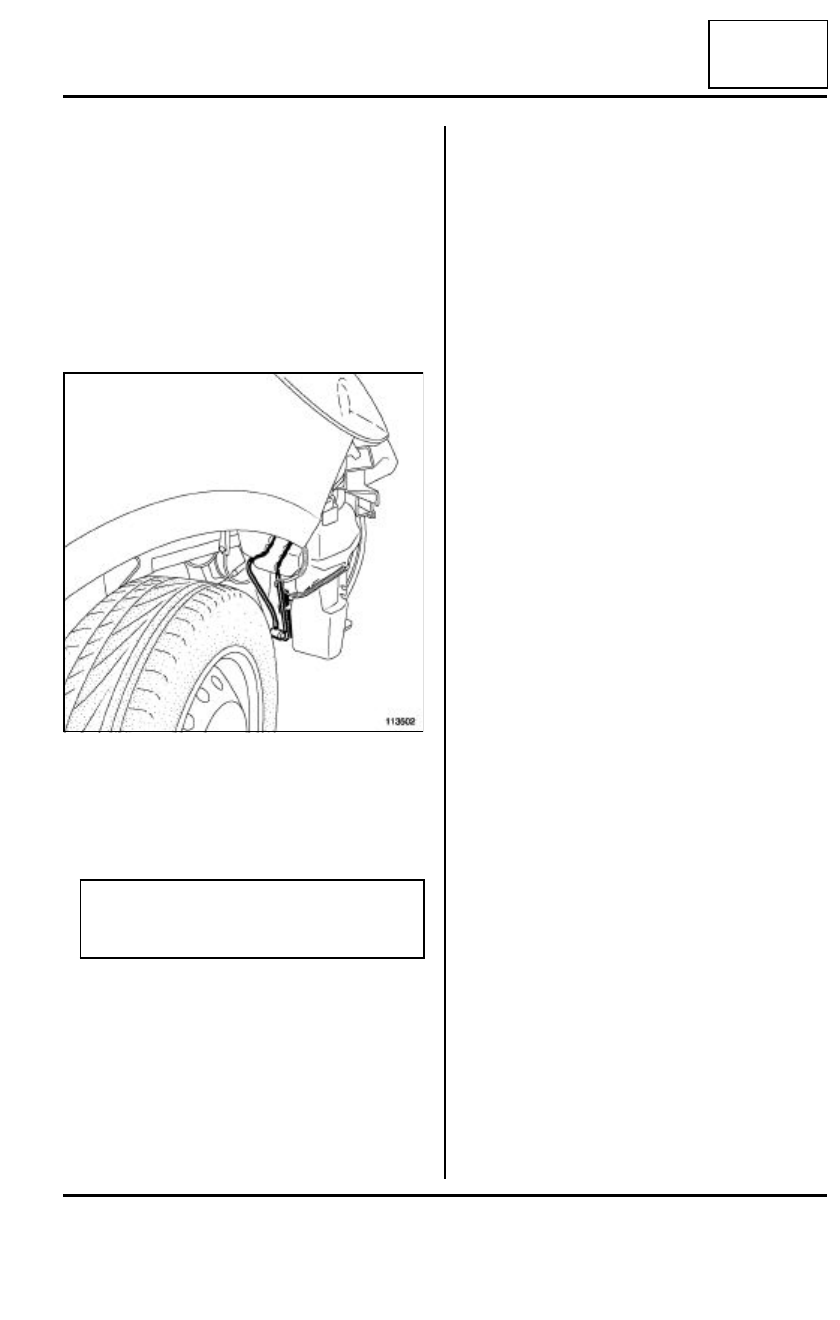

113502

Nota:

Marcar el recorrido de los tubos de alimentación
y de los cableados.

85A

-

20

BARRIDO-LAVADO

Surtidor del lavafaros: Extracción - Reposición

85A

EXTRACCIÓN

I - ETAPA DE PREPARACIÓN PARA LA
EXTRACCIÓN

Extraer el paragolpes delantero (consultar MR 393
Carrocería, 55A, Protecciones exteriores, Para-
golpes delantero: Extracción - Reposición).

II - ETAPA DE EXTRACCIÓN DE LA PIEZA
ESTUDIADA

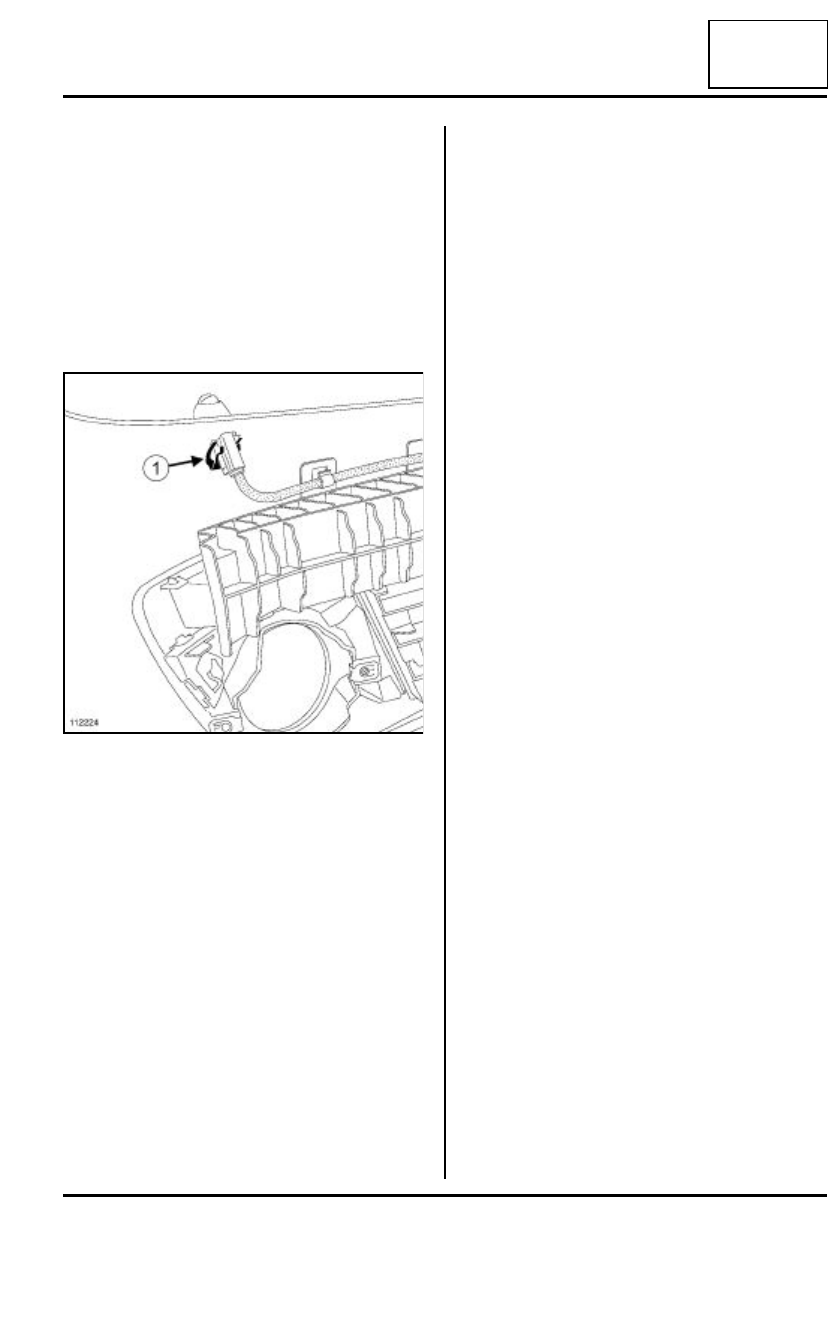

Extraer la grapa (1).

Desconectar el tubo de alimentación.

Extraer el surtidor.

REPOSICIÓN

I - ETAPA DE REPOSICIÓN DE LA PIEZA
ESTUDIADA

Colocar el surtidor.

Conectar el tubo de alimentación.

Colocar la grapa.

II - ETAPA FINAL

Colocar el paragolpes delantero (consultar MR 393
Carrocería, 55A, Protecciones exteriores, Para-
golpes delantero: Extracción - Reposición).

112224
