Renault Clio. Manual - parte 311

85A

-

9

BARRIDO-LAVADO

Mecanismo del limpiaparabrisas: Extracción - Reposición

85A

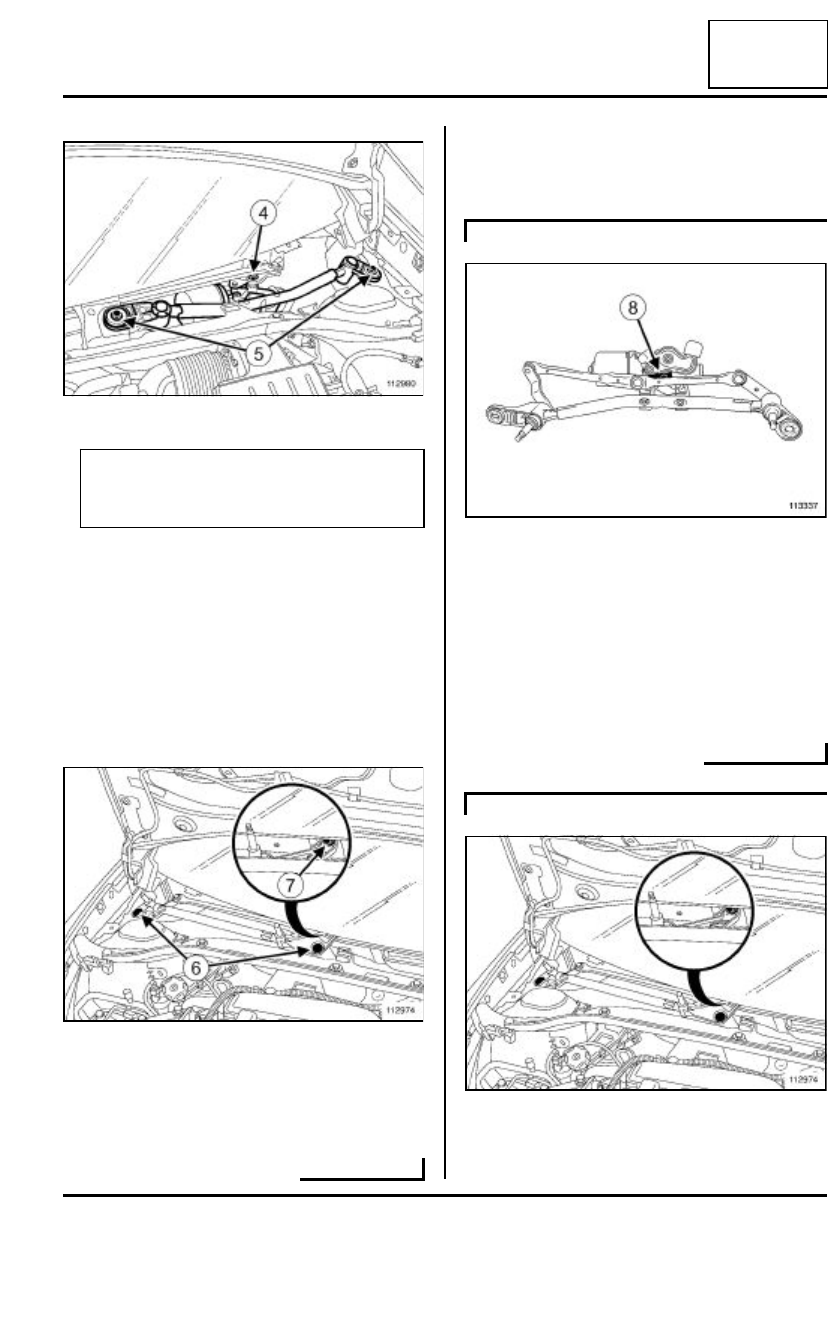

Extraer:

- la tuerca de fijación de la bieleta del eje del motor

(4),

- los tornillos de fijación del mecanismo (5).

Extraer parcialmente el mecanismo para desconec-
tar el conector.

Extraer el mecanismo.

Quitar los tornillos de fijación del mecanismo inde-
pendiente (6) y (7).

Extraer el mecanismo.

REPOSICIÓN

ETAPA DE REPOSICIÓN DE LA PIEZA ESTUDIADA

Asegurarse del correcto posicionamiento de la biele-
ta (8) del eje del motor.

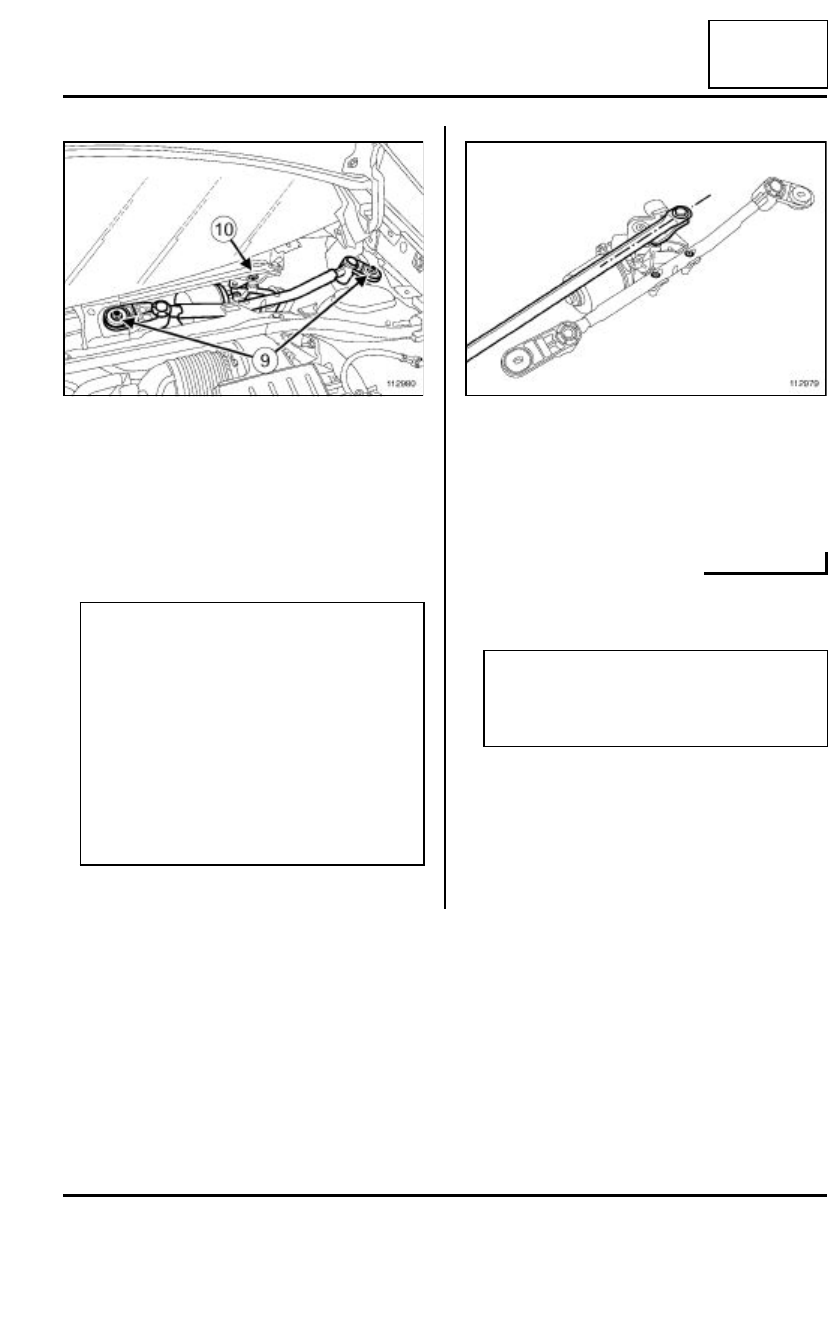

Conectar el conector.

Colocar el mecanismo.

Apretar al par los tornillos de fijación del mecanis-
mo ( 8 N.m).

Colocar el guarnecido.

Colocar el mecanismo independiente.

Apretar al par los tornillos de fijación del mecanis-
mo independiente (8 N.m).

112980

Nota:

Marcar la posición de la bieleta del eje del motor
respecto al mecanismo, antes de extraerla.

112974

DIRECCIÓN A IZQUIERDA

113337

DIRECCIÓN A DERECHA

112974

85A

-

10

BARRIDO-LAVADO

Mecanismo del limpiaparabrisas: Extracción - Reposición

85A

Conectar el conector.

Colocar el mecanismo.

Apretar al par los tornillos de fijación del mecanis-
mo (8 N.m)(9).

Conectar la batería (consultar 80A, Batería, Batería:
Extracción - Reposición,  página 80A-1).

Controlar la parada fija del motor de barrido.

Desconectar la batería (consultar 80A, Batería, Ba-
tería: Extracción - Reposición,  página 80A-1).

Alinear la bieleta del eje del motor según la ilustra-
ción anterior.

Apretar al par la tuerca de fijación de la bieleta del
eje del motor (18 N.m)(10).

Colocar el guarnecido.

ETAPA FINAL

Colocar la rejilla de alero (consultar MR 393 Carro-
cería, 56A, Accesorios exteriores, Rejilla de ale-
ro).

Conectar la batería (consultar 80A, Batería, Batería:
Extracción - Reposición,  página 80A-1).

112980

ATENCIÓN

Para evitar cualquier disfuncionamiento del bar-
rido, es imperativo asegurarse de que el motor
del limpiaparabrisas está correctamente colo-
cado en parada fija:

- mover manualmente el conmutador de barrido
del estado (0) a (1),

- mover manualmente el conmutador de barrido
del estado (1) a (0),

Asegurarse de que el conmutador de barrido
sigue estando en la posición (0) antes de desco-
nectar la batería.

112979

Nota:

Asegurarse de que el motor esté correctamente
posicionado en parada fija tras el apriete de la
tuerca.

85A

-

11

BARRIDO-LAVADO

Motor del limpiaparabrisas: Extracción - Reposición

85A

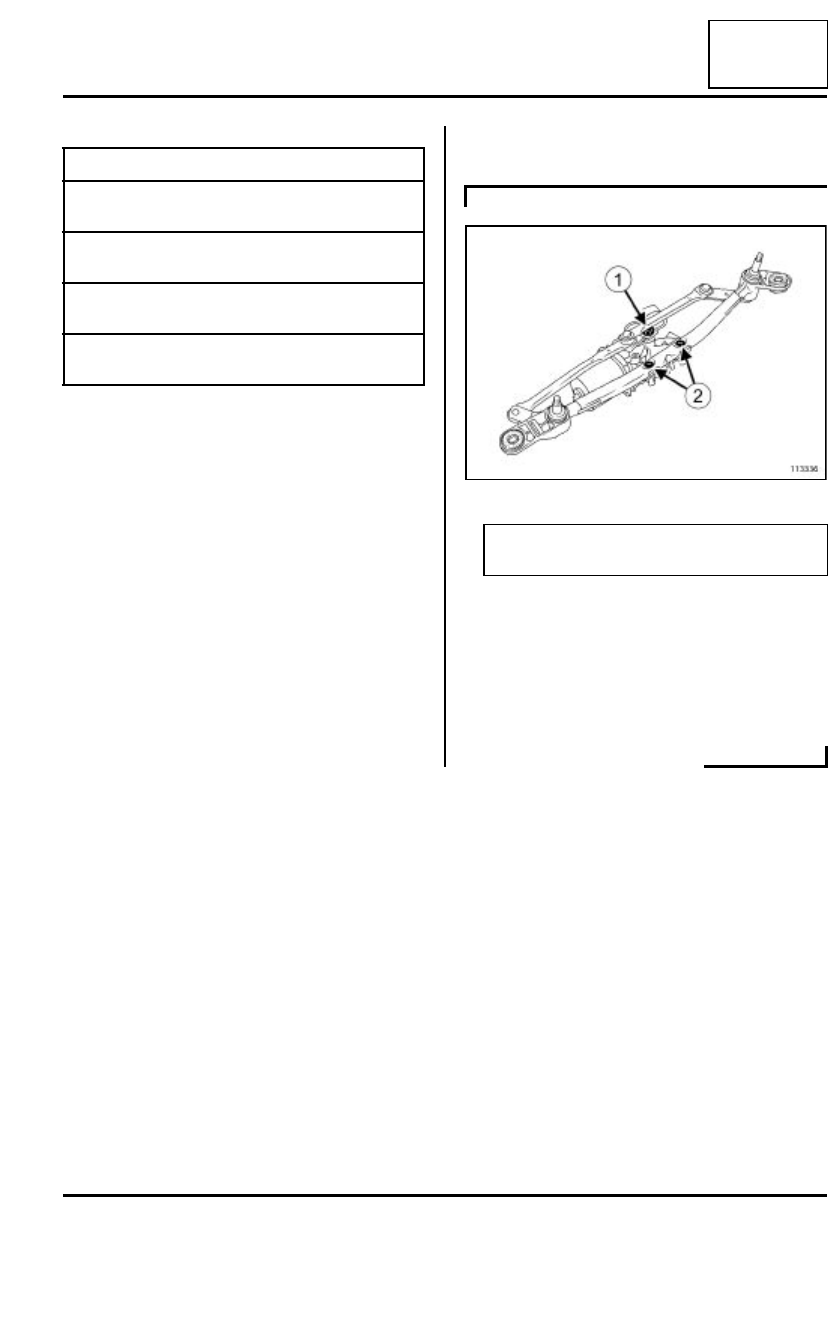

I - ETAPA DE PREPARACIÓN PARA LA
EXTRACCIÓN

Extraer:

- la batería (consultar 80A, Batería, Batería: Extrac-

ción - Reposición,  página 80A-1),

- el mecanismo del limpiaparabrisas (consultar 85A,

Barrido-Lavado, Mecanismo del limpiaparabrisas:
Extracción - Reposición,  página 85A-8).

II - ETAPA DE EXTRACCIÓN DE LA PIEZA
ESTUDIADA

Extraer:

- la tuerca de fijación (1) de la bieleta del eje del mo-

tor,

- los tornillos de fijación (2) del motor en el mecanis-

mo,

- el motor.

Pares de apriete

m

tornillos de fijación del
motor

9 N.m

tuerca de fijación de la
bieleta del eje del motor

18 N.m

tornillos de fijación del
motor

9 N.m

tuerca de fijación de la
bieleta del eje del motor

18 N.m

DIRECCIÓN A IZQUIERDA

113336

Marcar la posición de la bieleta del eje del motor
respecto al mecanismo antes de extraerla.

85A

-

12

BARRIDO-LAVADO

Motor del limpiaparabrisas: Extracción - Reposición

85A

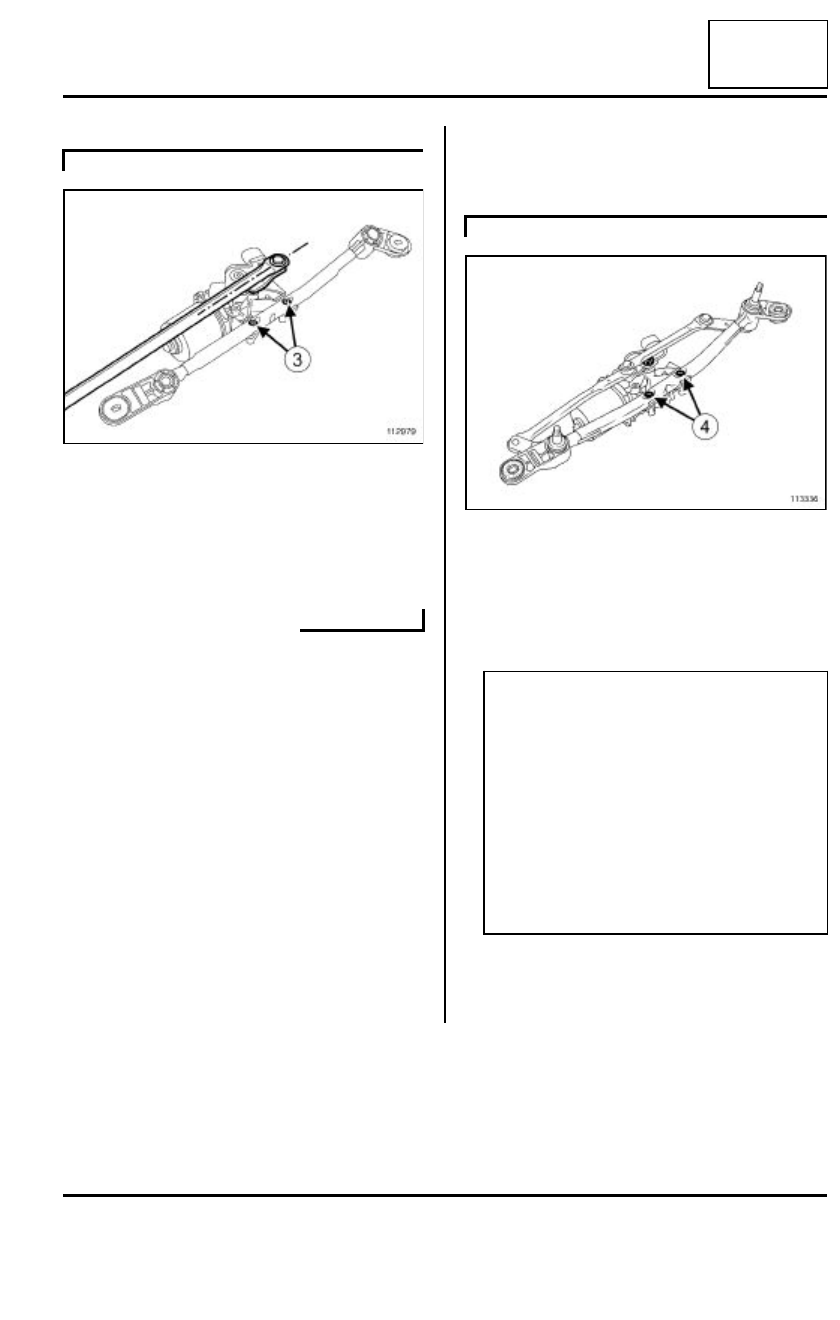

Extraer:

- los tornillos de fijación (3) del motor en el mecanis-

mo,

- el motor.

REPOSICIÓN

ETAPA DE REPOSICIÓN DE LA PIEZA ESTUDIADA

Conectar:

- el conector del motor,

- la batería (consultar 80A, Batería, Batería: Extrac-

ción - Reposición,  página 80A-1).

Controlar la parada fija del motor de barrido.

Desconectar la batería (consultar 80A, Batería, Ba-
tería: Extracción - Reposición,  página 80A-1).

Apretar al par los tornillos de fijación del motor (9
N.m).(4)

DIRECCIÓN A DERECHA

112979

DIRECCIÓN A IZQUIERDA

113336

ATENCIÓN

Para evitar cualquier disfuncionamiento del bar-
rido, es imperativo asegurarse de que el motor
del limpiaparabrisas esté correctamente colo-
cado en parada fija:

- mover manualmente el conmutador de barrido
del estado (0) a (1),

- mover manualmente el conmutador de barrido
del estado (1) a (0),

Asegurarse de que el conmutador de barrido
sigue estando en la posición (0) antes de desco-
nectar la batería.
