BARRIDO-LAVADO

Detector de lluvia y luminosidad: Extracción - Reposición

85A

EXTRACCIÓN

I - ETAPA DE PREPARACIÓN PARA LA
EXTRACCIÓN

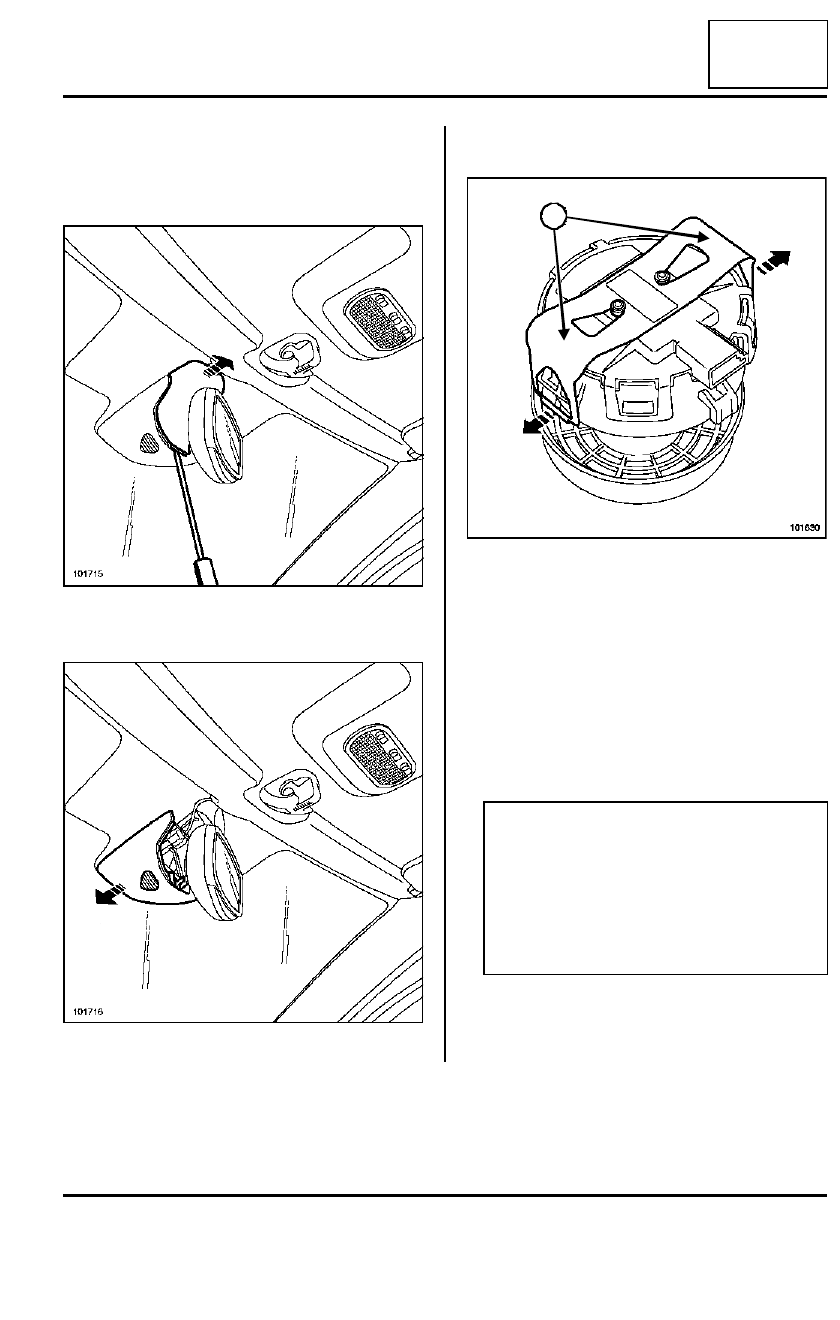

Soltar la coquilla superior con un destornillador pla-
no  (1).

Extraer la coquilla inferior (2).

II - ETAPA DE EXTRACCIÓN DE LA PIEZA
ESTUDIADA

Desconectar el conector.

Soltar las dos grapas laterales (3) del detector con
un destornillador pequeño.

REPOSICIÓN

I - ETAPA DE PREPARACIÓN PARA LA
REPOSICIÓN

Limpiar el parabrisas con una espátula de madera
(preferentemente, parar no rayar la superficie).

101715

101716

1

2

101630

ATENCIÓN

Efectuar la extracción-reposición del detector de
lluvia con absoluta limpieza: cualquier suciedad,
cualquier residuo de paño puede provocar un
disfuncionamiento.

No tocar con los dedos la parte electrónica del
detector. Colocar el detector en el vehículo nada
más desembalarlo.

3

85A

-

6

BARRIDO-LAVADO

Detector de lluvia y luminosidad: Extracción - Reposición

85A

II - ETAPA DE REPOSICIÓN DE LA PIEZA
ESTUDIADA

Posicionar el detector sobre el soporte.

Encajar el detector en el soporte.

Conectar el conector.

III - ETAPA FINAL

Encajar las coquillas del retrovisor interior.

Proceder a un test funcional:

- poner el barrido en modo automático,

- pulverizar gotas de agua en el parabrisas a la altura
de la zona de detección del captador,

- asegurarse del correcto funcionamiento del barrido
automático.

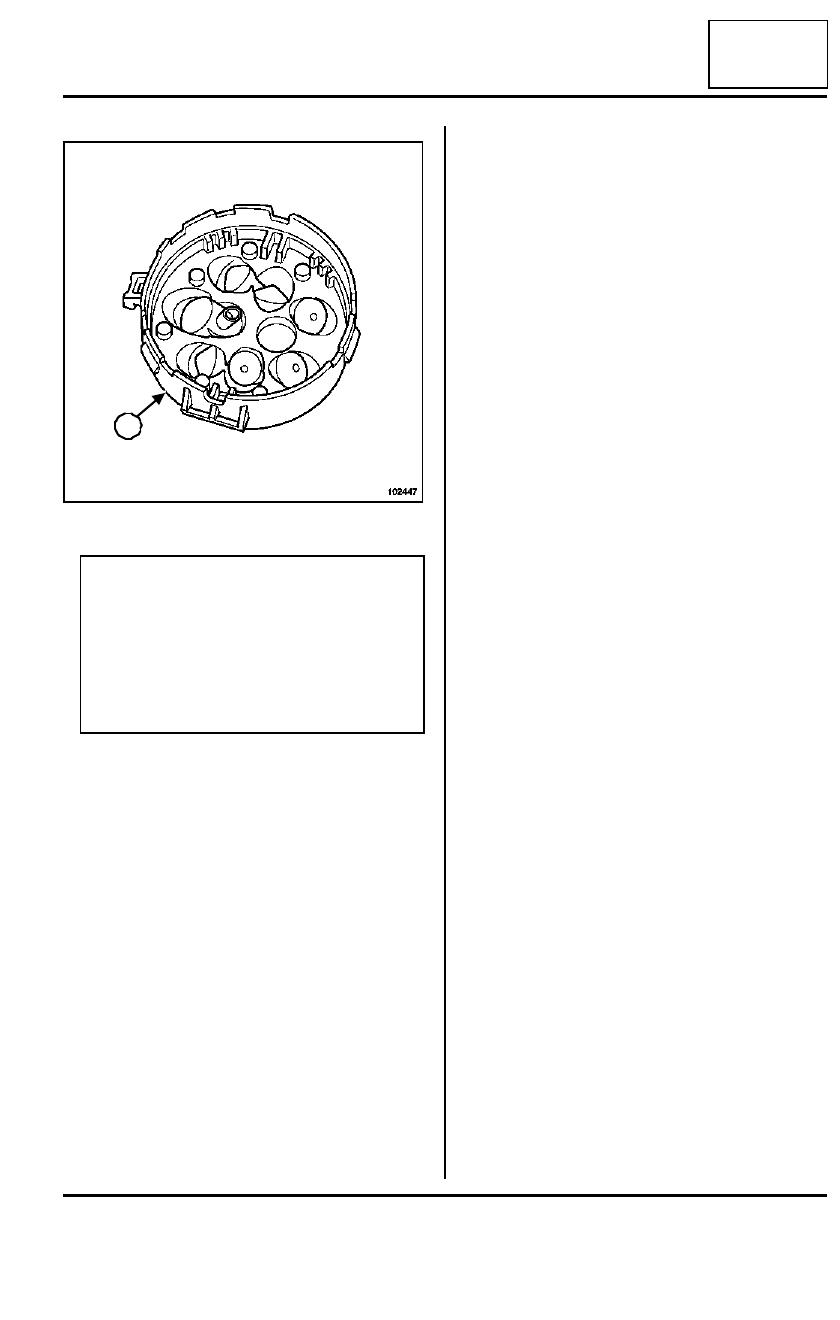

102447

Nota:

Al sustituir el parabrisas (con conservación del
detector de lluvia y luminosidad), sustituir impe-
rativamente la base adhesiva (4) del detector,
(consultar  Parabrisas: Extracción - Reposi-
ción).

La base adhesiva está disponible como pieza
suelta en el almacén de piezas de recambio.

4

85A

-

7

BARRIDO-LAVADO

Escobilla del limpiaparabrisas: Extracción - Reposición

85A

EXTRACCIÓN

ETAPA DE EXTRACCIÓN DE LA PIEZA
ESTUDIADA

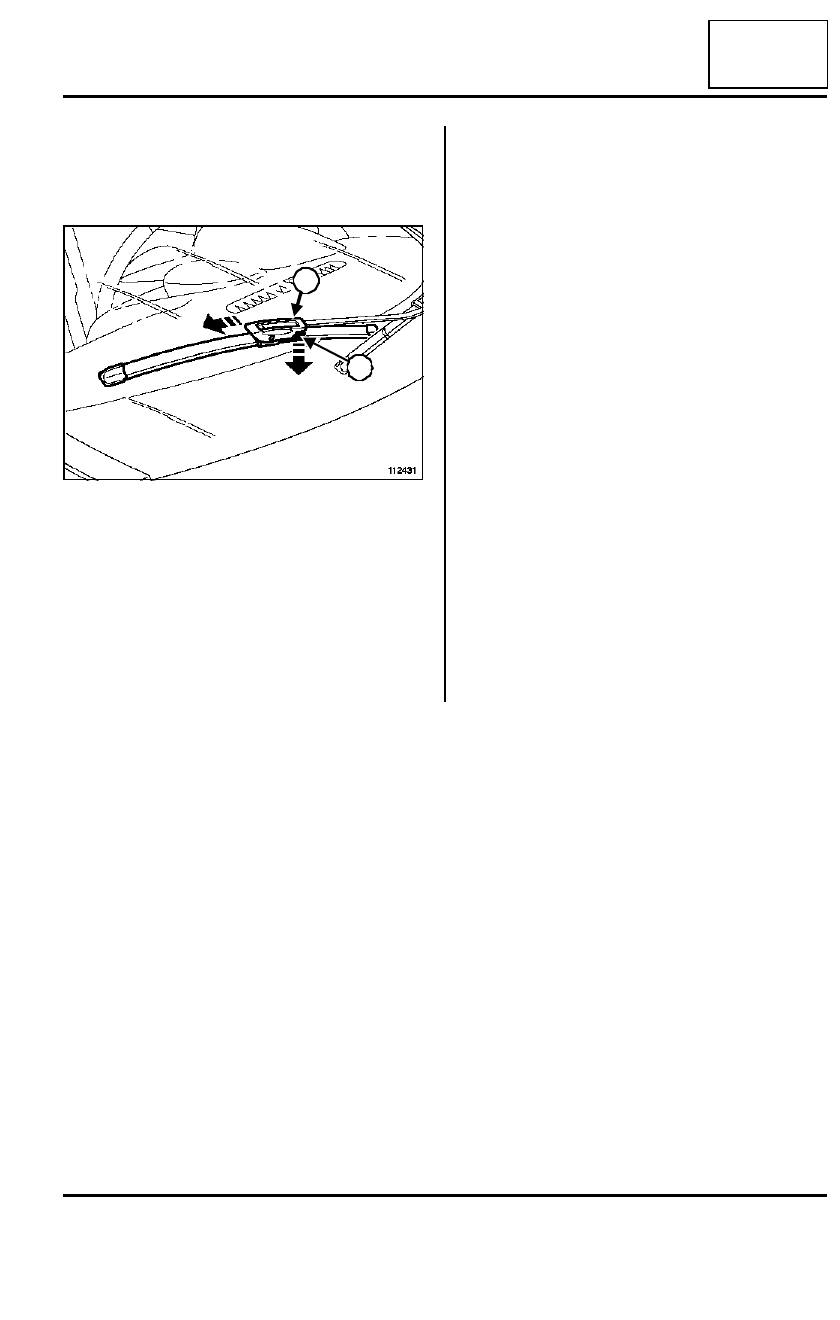

Pinzar los clips (1) y ejercer simultáneamente un
movimiento hacia abajo (2).

Extraer la escobilla (3).

REPOSICIÓN

ETAPA DE REPOSICIÓN DE LA PIEZA ESTUDIADA

Encajar la escobilla en el brazo del limpiaparabrisas.

112431

1

1

2

3

85A

-

8

BARRIDO-LAVADO

Mecanismo del limpiaparabrisas: Extracción - Reposición

85A

EXTRACCIÓN

I - ETAPA DE PREPARACIÓN PARA LA
EXTRACCIÓN

Desconectar la batería (consultar 80A, Batería, Ba-
tería: Extracción - Reposición,  página 80A-1).

Extraer la rejilla de alero (consultar MR 393 Carro-
cería, 56A, Accesorios exteriores, Rejilla de ale-
ro: Extracción - Reposición).

II - ETAPA DE EXTRACCIÓN DE LA PIEZA
ESTUDIADA

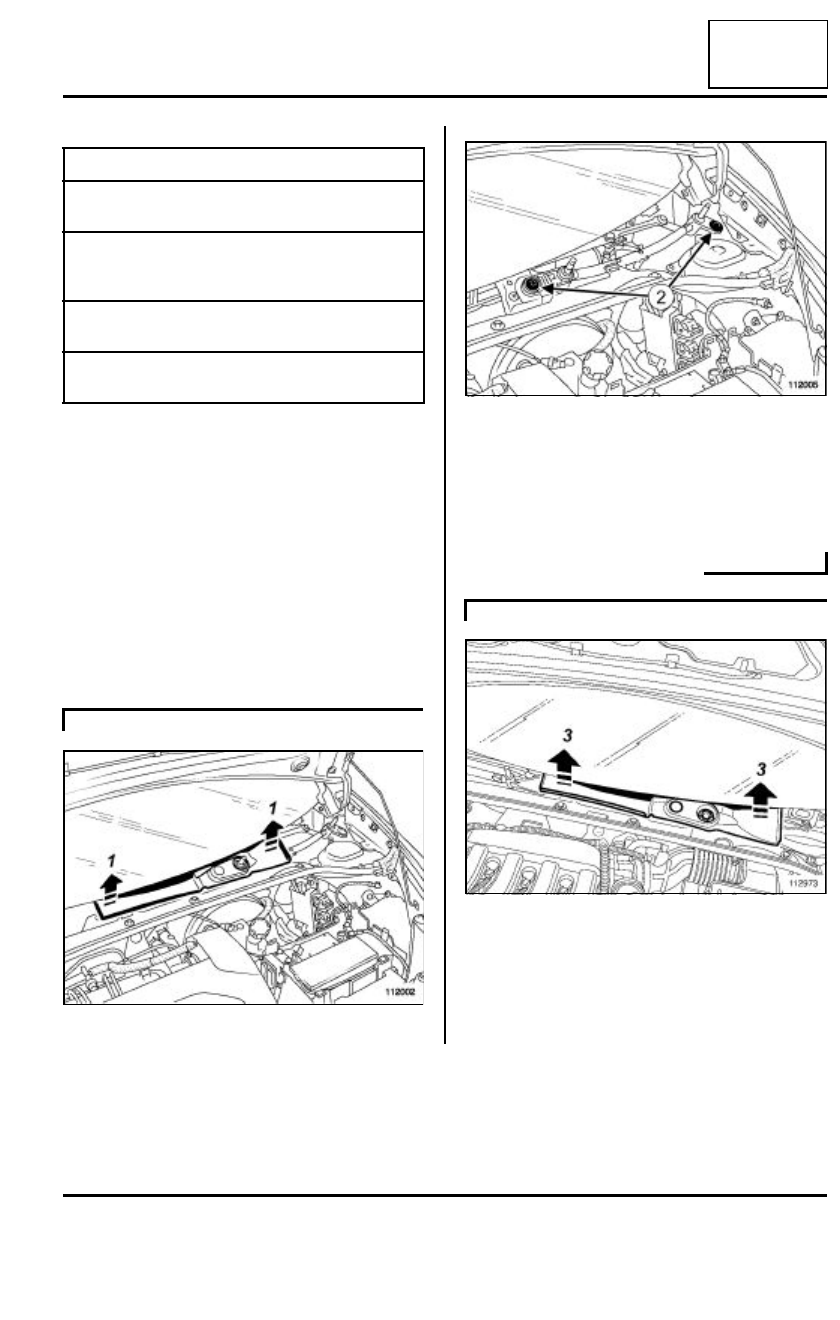

Soltar el guarnecido (1).

Quitar los tornillos de fijación del mecanismo del lim-
pia.(2).

Extraer parcialmente el mecanismo para desconec-
tar el conector.

Extraer el mecanismo.

Soltar el guarnecido (3).

Pares de apriete

m

tornillos de fijación del
mecanismo

 8 N.m

tornillos de fijación del
mecanismo indepen-
diente

8 N.m

tornillos de fijación del
mecanismo

8 N.m

tuerca de fijación de la
bieleta del eje del motor

18 N.m

DIRECCIÓN A IZQUIERDA

112002

112005

DIRECCIÓN A DERECHA

112973
