85A

-

13

BARRIDO-LAVADO

Motor del limpiaparabrisas: Extracción - Reposición

85A

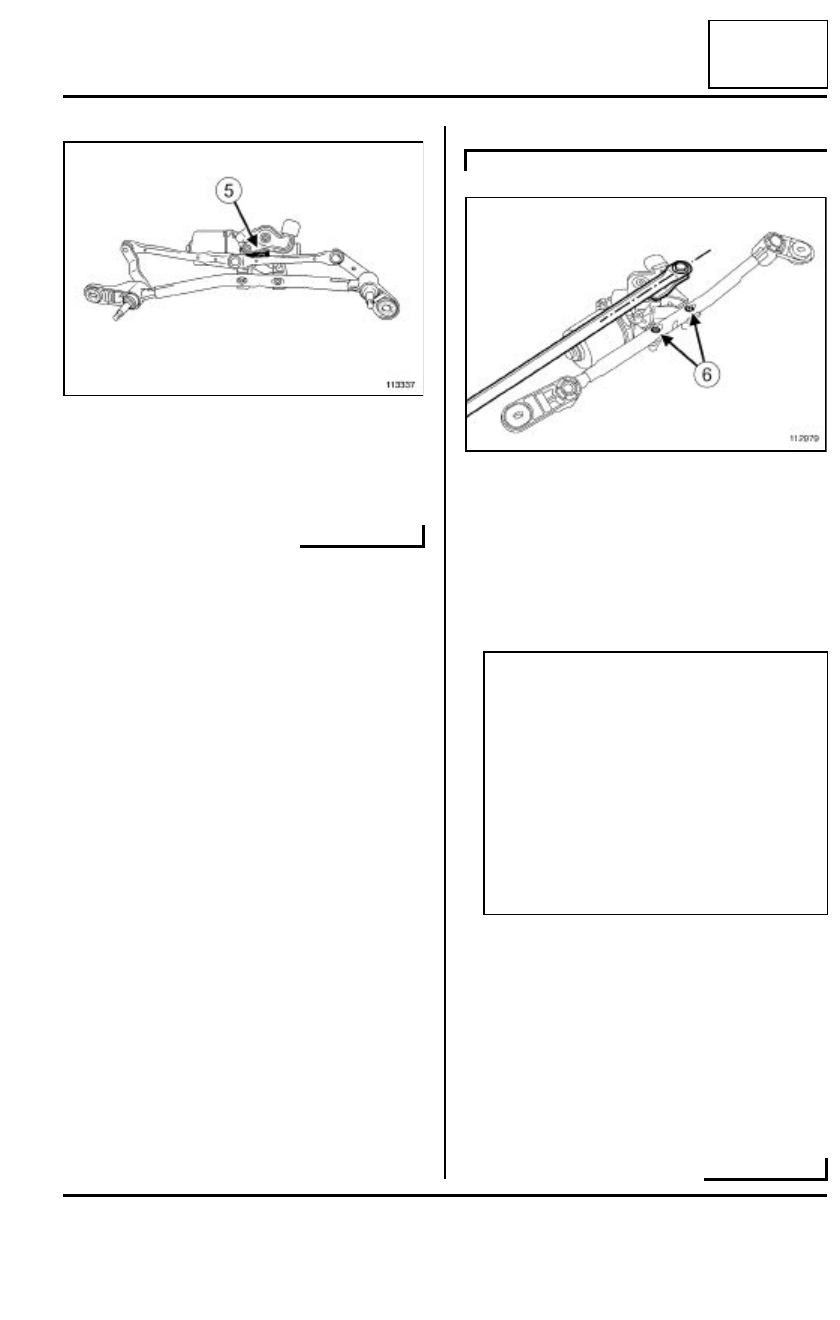

Posicionar la bieleta (5) del eje del motor según la il-
ustración anterior.

Apretar al par la tuerca de fijación de la bieleta del
eje del motor (18 N.m).

Conectar:

- el conector del motor,

- la batería (consultar 80A, Batería, Batería: Extrac-

ción - Reposición,  página 80A-1).

Controlar la parada fija del motor de barrido.

Desconectar la batería (consultar 80A, Batería, Ba-
tería: Extracción - Reposición,  página 80A-1).

Apretar al par los tornillos de fijación del motor (9
N.m).(6)

Alinear la bieleta del eje del motor según la ilustra-
ción anterior.

Apretar al par la tuerca de fijación de la bieleta del
eje del motor (18 N.m).

113337

DIRECCIÓN A DERECHA

112979

ATENCIÓN

Para evitar cualquier disfuncionamiento del bar-
rido, es imperativo asegurarse de que el motor
del limpiaparabrisas esté correctamente colo-
cado en parada fija:

- mover manualmente el conmutador de barrido
del estado (0) a (1),

- mover manualmente el conmutador de barrido
del estado (1) a (0),

Asegurarse de que el conmutador de barrido
sigue estando en la posición (0) antes de desco-
nectar la batería.

85A

-

14

BARRIDO-LAVADO

Motor del limpiaparabrisas: Extracción - Reposición

85A

ETAPA FINAL

Colocar el mecanismo del limpiaparabrisas(consul-
tar 85A, Barrido-Lavado, Mecanismo del limpiapara-
brisas: Extracción - Reposición,  página 85A-8).

Conectar la batería (consultar 80A, Batería, Batería:
Extracción - Reposición,  página 80A-1).

Nota:

Asegurarse de que el motor esté correctamente
posicionado en la parada fija tras el apriete de la
tuerca.

85A

-

15

BARRIDO-LAVADO

Motor del limpialuneta: Extracción - Reposición

85A

EXTRACCIÓN

I - ETAPA DE PREPARACIÓN PARA LA
EXTRACCIÓN

Extraer:

- la batería (consultar 80A, Batería, Batería: Extrac-

ción - Reposición,  página 80A-1),

- el guarnecido del portón (consultar MR 393 Carro-

cería, 73A, Guarnecido de abrientes no latera-
les, Guarnecido del portón: Extracción -
Reposición).

II - ETAPA DE EXTRACCIÓN DE LA PIEZA
ESTUDIADA

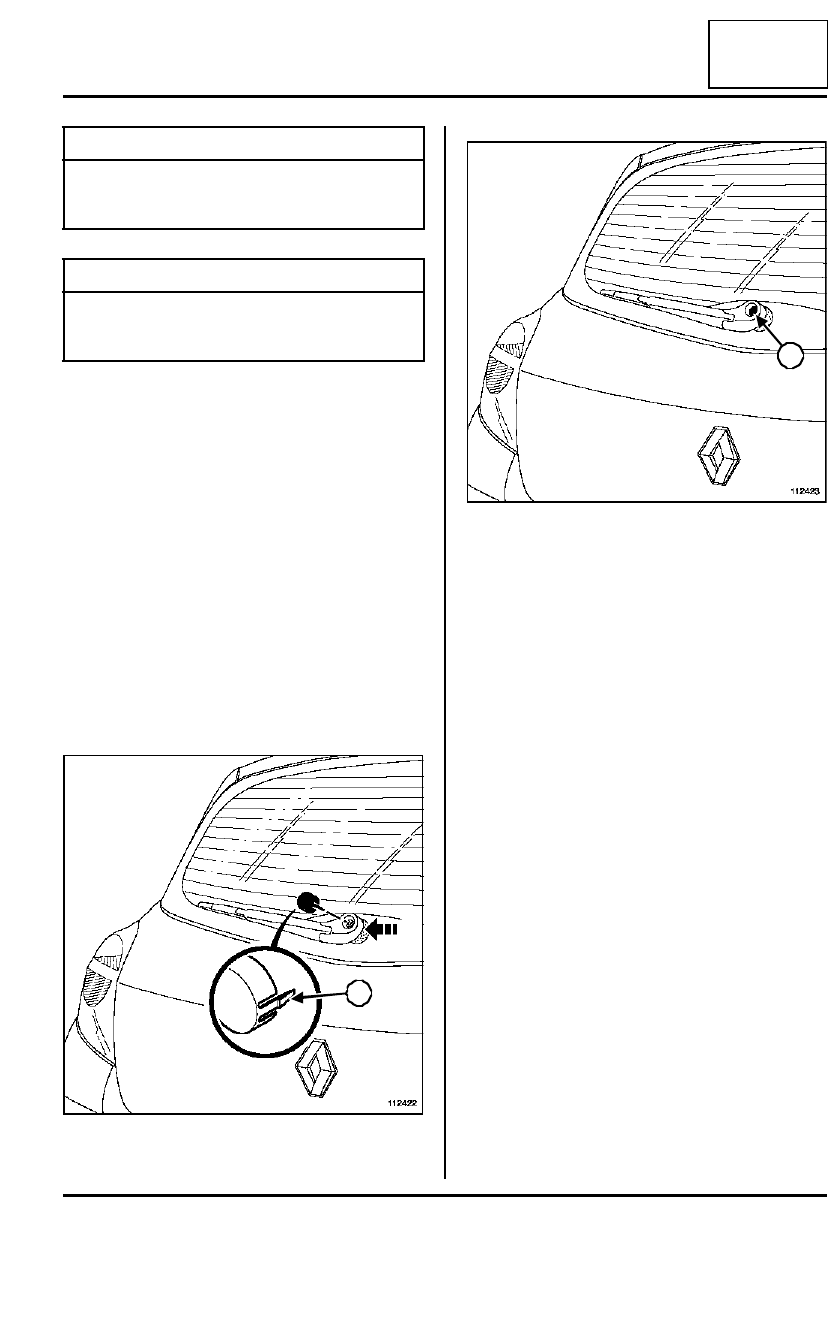

Soltar el obturador ejerciendo una ligera  presión (1)
en el clip (2).

Extraer:

- la tuerca de fijación (3) del brazo del limpiaparabri-

sas,

- el brazo del limpiaparabrisas mediante el útil (Ele.

1294-01).

Utillaje especializado indispensable

Ele. 1294-01

Útil para extraer los
brazos del limpiapara-
brisas

Pares de apriete

m

tuerca de fijación del
brazo del limpiaparabri-
sas

12 N.m

112422

1

2

112423

3

85A

-

16

BARRIDO-LAVADO

Motor del limpialuneta: Extracción - Reposición

85A

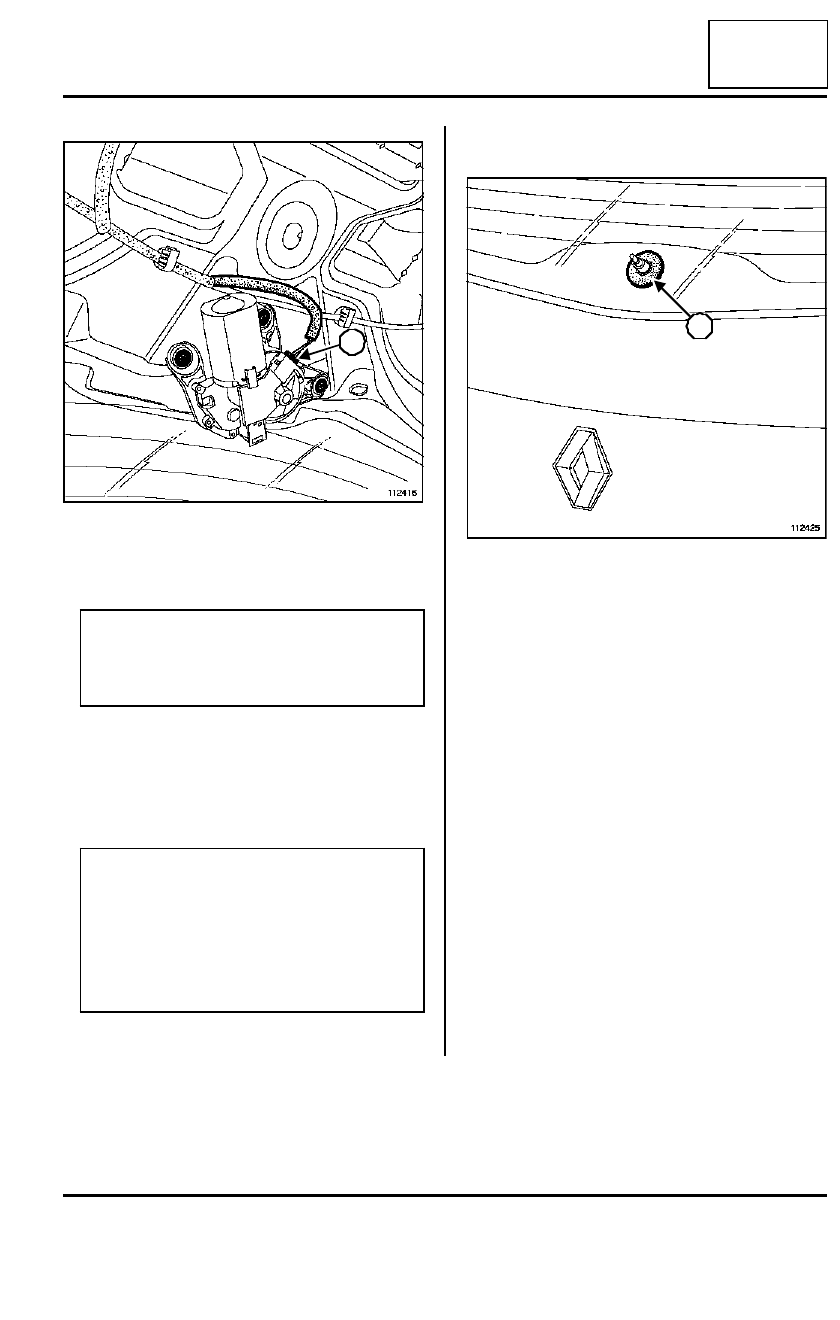

Desconectar el conector (4).

Taladrar los remaches  con una broca de diámetro 7
mm.

REPOSICIÓN

I - ETAPA DE PREPARACIÓN PARA LA
REPOSICIÓN

Efectuar la gama anticorrosión en las zonas de la
chapa puestas al descubierto con la broca.

II - ETAPA DE REPOSICIÓN DE LA PIEZA
ESTUDIADA

Sustituir la junta de estanquidad (5) si es necesario.

112416

Nota:

Tener la precaución de no dañar la piel exterior y
el cajón del portón con la broca. Recuperar los
cuerpos de los remaches en el cajón del portón.

ATENCIÓN

Para cualquier intervención de reglaje o de
extracción-reposición que requiera la separación
de una unión atornillada o remachada, es indis-
pensable rehacer la protección anticorrosión del
ensamblado y la estanquidad del tornillo con
masilla de relleno en forma de cordón prefor-
mado.

4

112425

5
