Renault Clio. Manual - parte 315

86A

-

4

RADIO

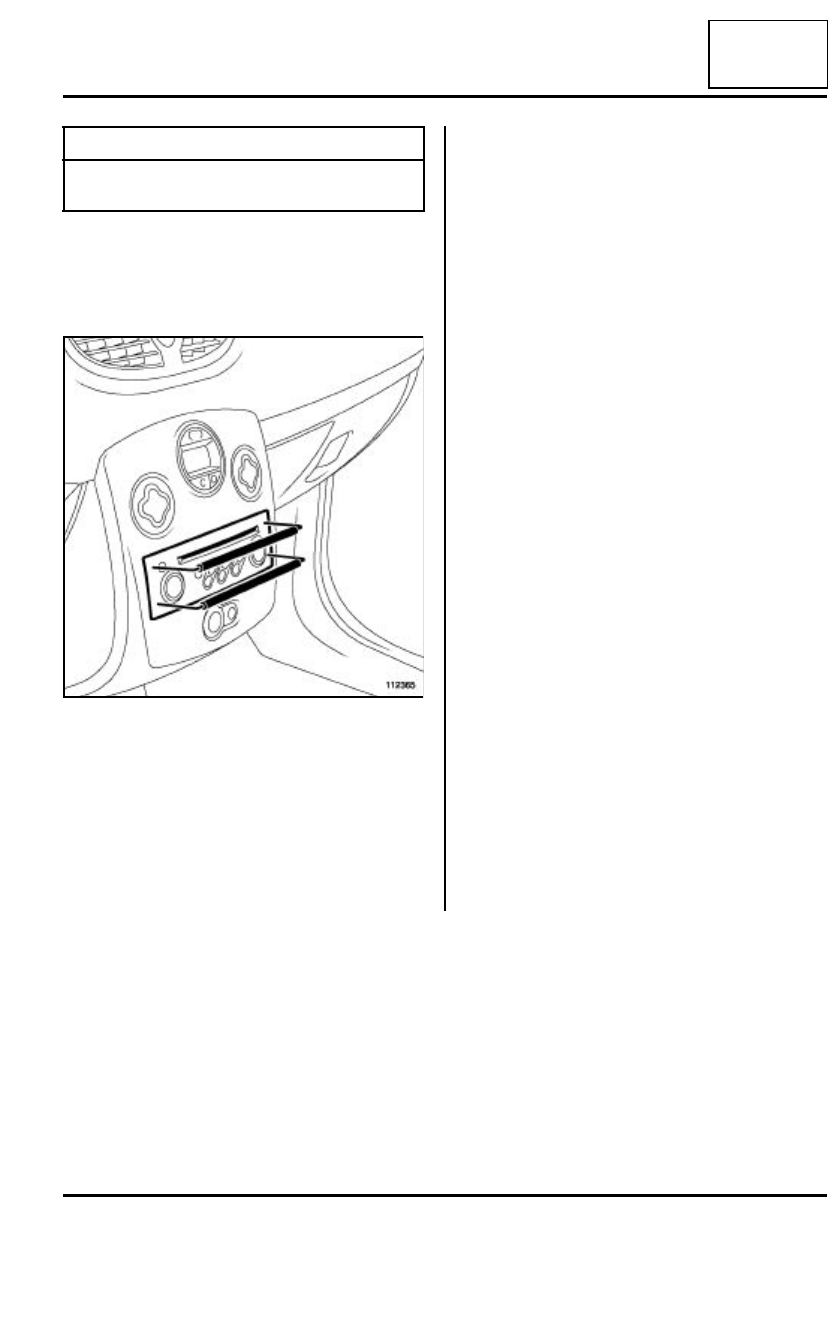

Auto-radio "gama baja": Extracción - Reposición

86A

EXTRACCIÓN

ETAPA DE EXTRACCIÓN DE LA PIEZA
ESTUDIADA

Extraer el auto-radio mediante el útil (Ms. 1373).

Soltar los conectores.

REPOSICIÓN

ETAPA DE REPOSICIÓN DE LA PIEZA ESTUDIADA

Encajar los conectores.

Colocar el auto-radio.

Utillaje especializado indispensable

Ms. 1373

Útil para extraer el
auto-radio Philips

112365

86A

-

5

RADIO

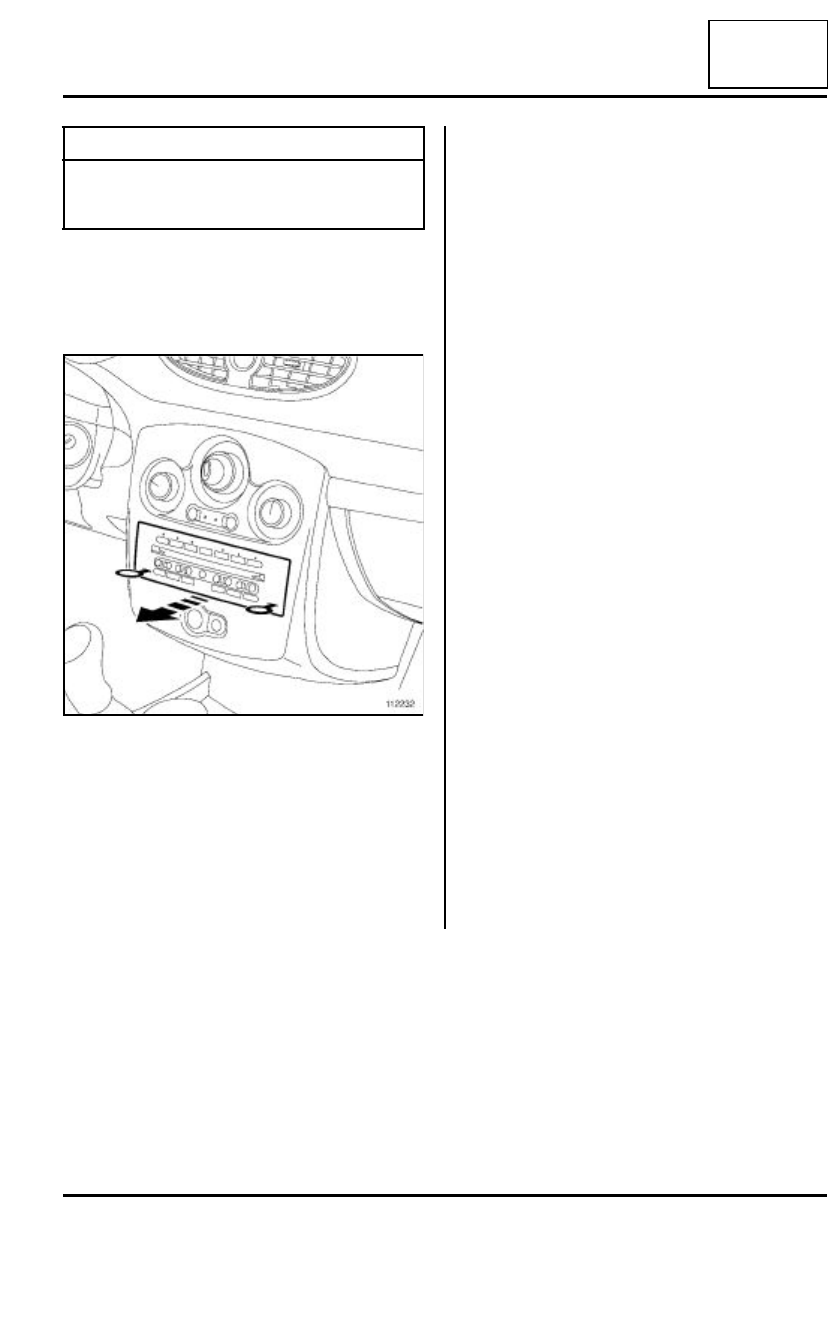

Auto-radio "gama alta": Extracción - Reposición

86A

EXTRACCIÓN

ETAPA DE EXTRACCIÓN DE LA PIEZA
ESTUDIADA

Extraer el auto-radio mediante el útil (Ms. 1544).

Soltar los conectores.

REPOSICIÓN

ETAPA DE REPOSICIÓN DE LA PIEZA ESTUDIADA

Encajar los conectores.

Colocar el auto-radio.

Utillaje especializado indispensable

Ms. 1544

Útil para extraer el
autorradio-Carminat
Becker

112232

86A

-

6

RADIO

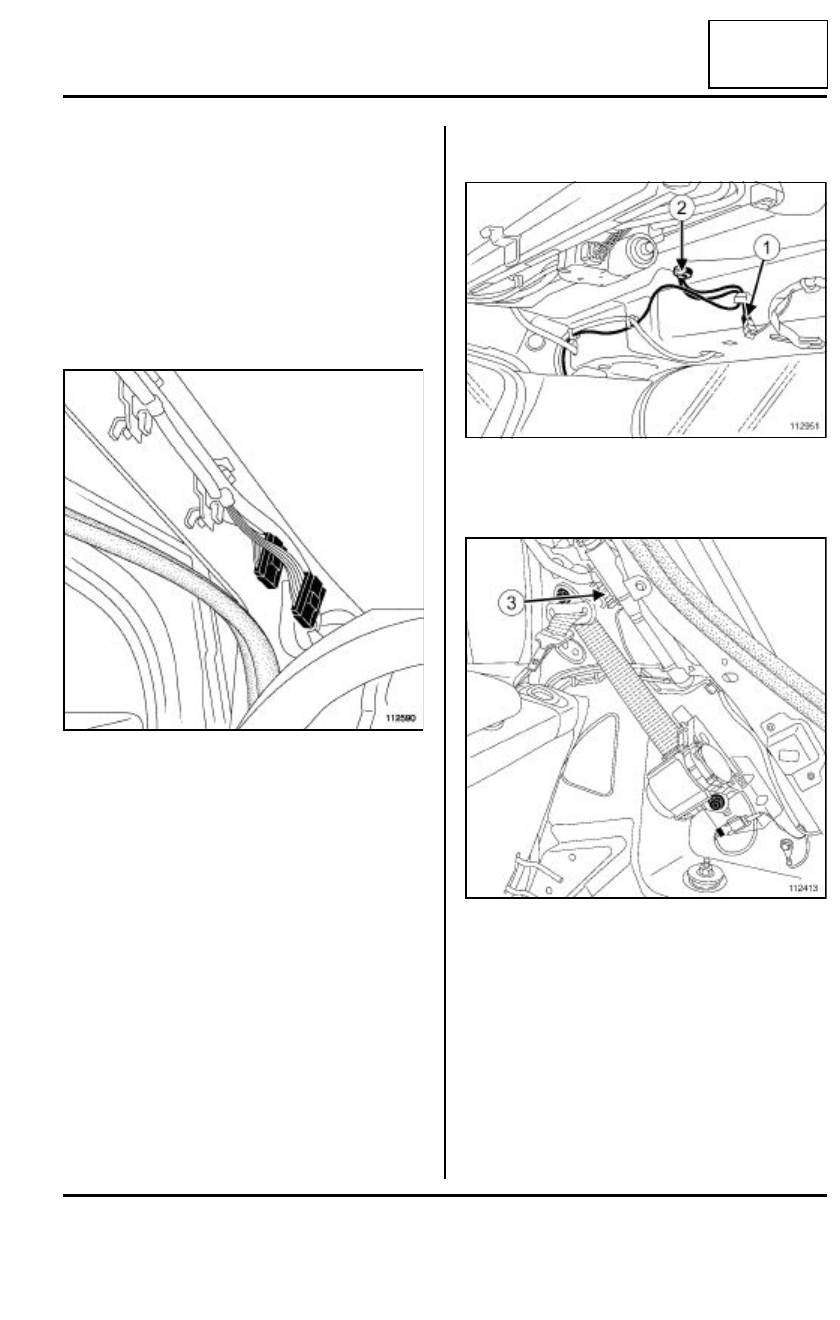

Antena del auto-radio: Extracción - Reposición

86A

EXTRACCIÓN

I - ETAPA DE PREPARACIÓN EN LA EXTRACCIÓN

Extraer, según el nivel de equipamiento del vehícu-
lo, las coquillas del retrovisor interior para desconec-
tar el conector del detector de lluvia (consultar 85A
Barrido - Lavado, Detector de lluvia y de lumino-
sidad: Extracción-Reposición).

Extraer el guarnecido del techo (consultar MR 393
Carrocería, 71A, Guarnecido interior de carroce-
ría, Guarnecido del techo).

Desconectar con cuidado los diferentes conectores.

Extraer el guarnecido de custodia derecha (consul-
tar MR 393 Carrocería, 71A, Guarnecido interior
de carrocería, Guarnecido de custodia: Extrac-
ción-Reposición).

II - ETAPA DE EXTRACCIÓN DE LA PIEZA
ESTUDIADA

Soltar el conector (1).

Quitar el tornillo (2).

Soltar el conector o los conectores (según versión)
de la platina del empalme (3).

Extraer la antena.

REPOSICIÓN

I - ETAPA DE REPOSICIÓN DE LA PIEZA
ESTUDIADA

Colocar la antena.

Apretar el tornillo (2).

112590

112951

112413

86A

-

7

RADIO

Antena del auto-radio: Extracción - Reposición

86A

Encajar los conectores.

II - ETAPA FINAL

Colocar el guarnecido del techo (consultar MR 393
Carrocería, capítulo 71A, Guarnecido interior de
carrocería, Guarnecido del techo).

Conectar, según el nivel de equipamiento del vehí-
culo, el conector del detector de lluvia,

Colocar, según el nivel de equipamiento del vehícu-
lo, las coquillas del retrovisor interior (consultar 85A
Barrido - Lavado, Detector de lluvia y de lumino-
sidad: Extracción-Reposición).

Colocar el guarnecido de custodia derecha (consul-
tar MR 393 Carrocería, 71A, Guarnecido interior
de carrocería, Guarnecido de custodia: Extrac-
ción-Reposición).

Nota:

Hay que respetar la higiene de los cableados.
