84A

-

5

MANDO - SEÑALIZACIÓN

Conjunto de mandos bajo el volante: Extracción - Reposición

84A

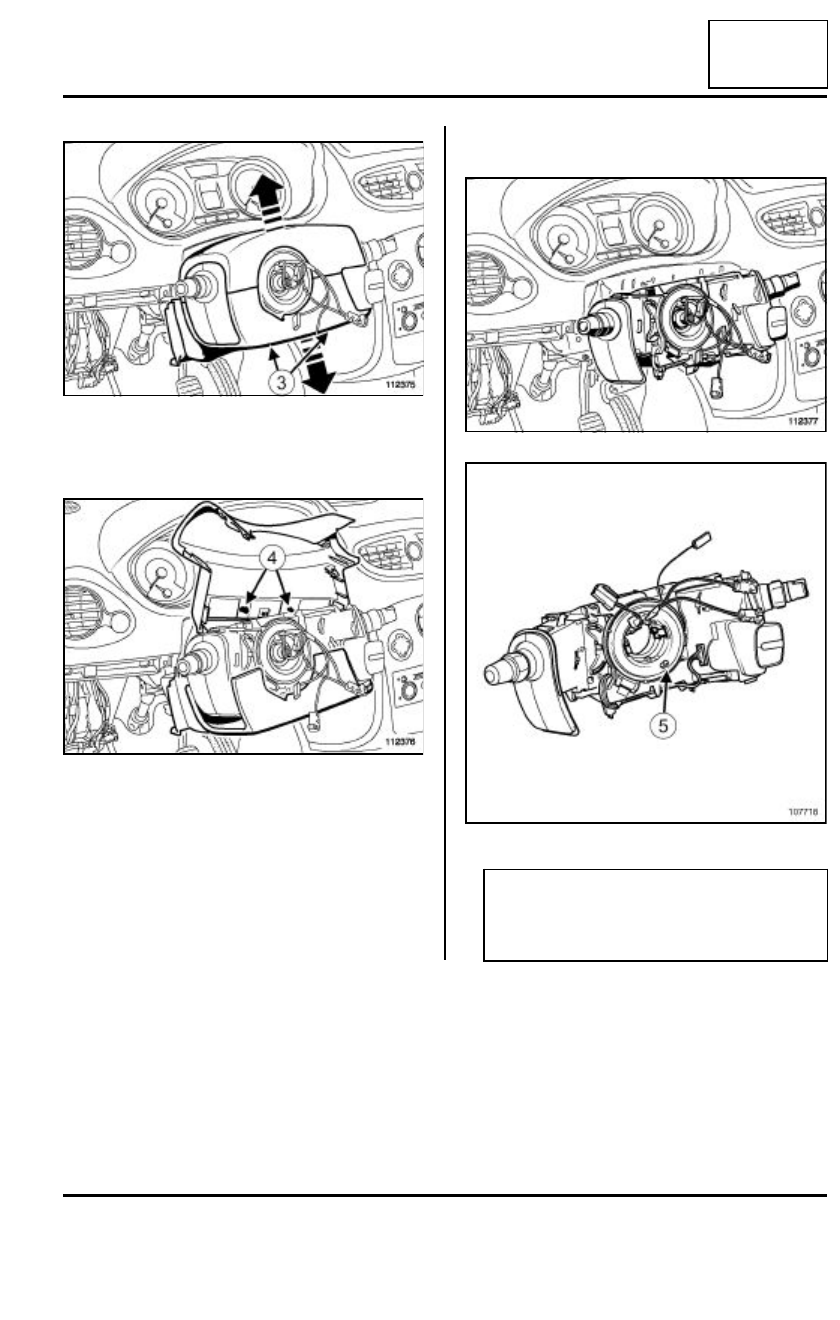

Quitar los tornillos de fijación (3) de la semi-coquilla
inferior.

Soltar las semi-coquillas.

Extraer el guarnecido superior del fuelle actuando
en los clips (4).

Extraer la semi-coquilla inferior de la empuñadura de
reglaje en altura del puesto de conducción.

II - ETAPA DE EXTRACCIÓN DE LA PIEZA
ESTUDIADA

112375

112376

112377

107718

ATENCIÓN

Asegurarse de que las ruedas estén rectas y de
que la marca (5) del contactor giratorio esté cor-
rectamente colocada frente al índice.

84A

-

6

MANDO - SEÑALIZACIÓN

Conjunto de mandos bajo el volante: Extracción - Reposición

84A

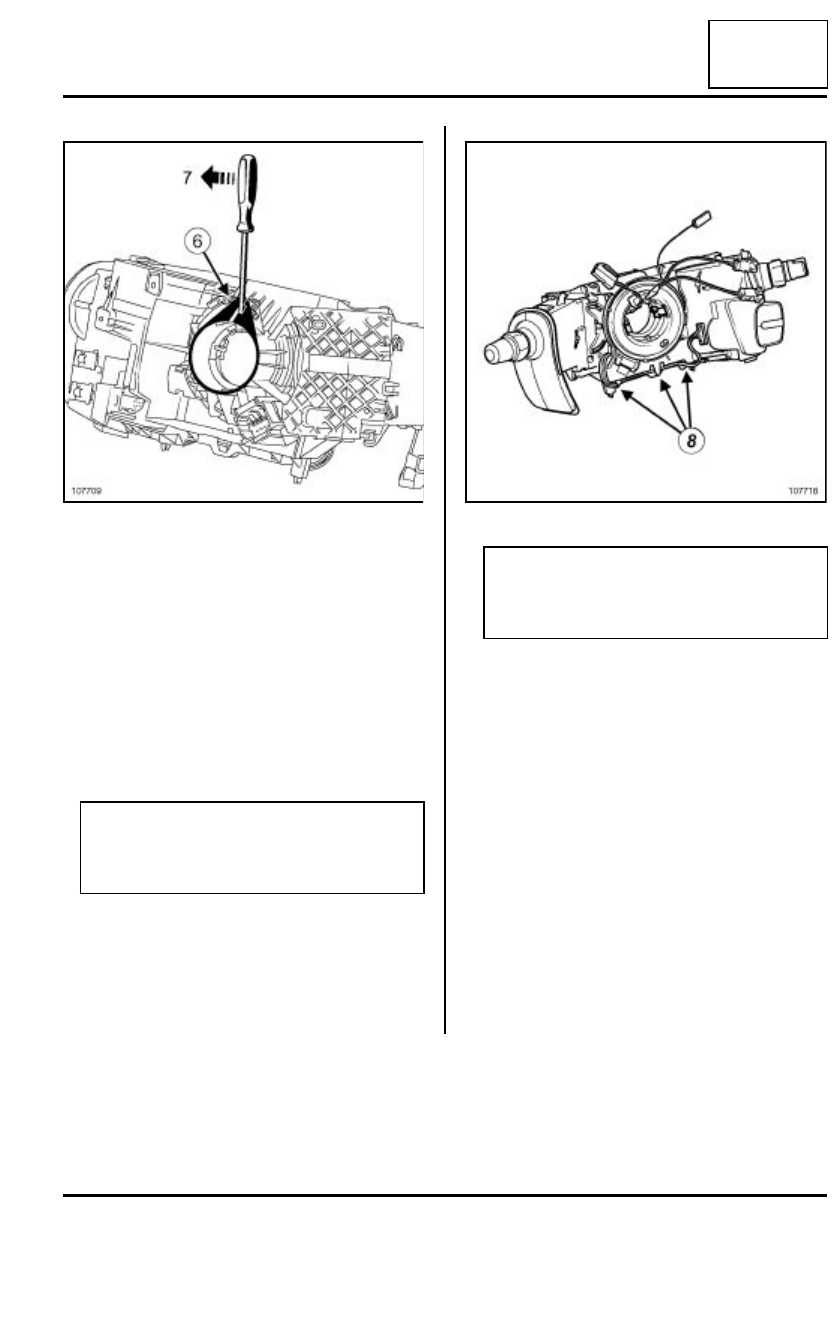

Aflojar el tornillo (6) que fija el contactor giratorio.

Ejercer una presión (7) utilizando un destornillador
plano para liberar el contactor giratorio.

Extraer parcialmente el conjunto de los mandos bajo
el volante para desconectar los conectores.

Extraer el conjunto de mandos bajo el volante.

REPOSICIÓN

I - ETAPA DE PREPARACIÓN PARA LA
REPOSICIÓN

Posicionar el cableado como se indica (8).

II - ETAPA DE REPOSICIÓN DE LA PIEZA
ESTUDIADA

Conectar los conectores.

Posicionar el conjunto de los mandos bajo el volan-
te.

Fijar el conjunto de los mandos bajo el volante.

III - ETAPA FINAL

Colocar las semi-coquillas bajo el volante.

Fijar las semi-coquillas.

Colocar el guarnecido bajo el volante

Fijar el guarnecido bajo el volante.

Encajar la moldura.

107709

ATENCIÓN

Asegurarse de que las ruedas estén rectas y que
la marca del contactor giratorio esté en la posi-
ción "0".

107718

ATENCIÓN

Respetar imperativamente el paso del cableado
para evitar la degradación de éste durante el
montaje de las coquillas.

84A

-

7

MANDO - SEÑALIZACIÓN

Conjunto de mandos bajo el volante: Extracción - Reposición

84A

Colocar:

- el protector lateral del tablero de a bordo

- el volante (consultar Volante de dirección: Ex-

tracción - Reposición),

- el airbag frontal del conductor (consultar 88C, Air-

bag y pretensores, Airbag frontal del conductor: Ex-
tracción - Reposición,  página 88C-25).

84A

-

8

MANDO - SEÑALIZACIÓN

Conmutador del limpiaparabrisas: Extracción - Reposición

84A

EXTRACCIÓN

I - ETAPA DE PREPARACIÓN PARA LA
EXTRACCIÓN

Extraer el conjunto de los mandos bajo el volante
(consultar 84A, Mando - señalización, Conjunto de
mandos bajo el volante: Extracción - Reposición,
página 84A-4).

II - ETAPA DE EXTRACCIÓN DE LA PIEZA
ESTUDIADA

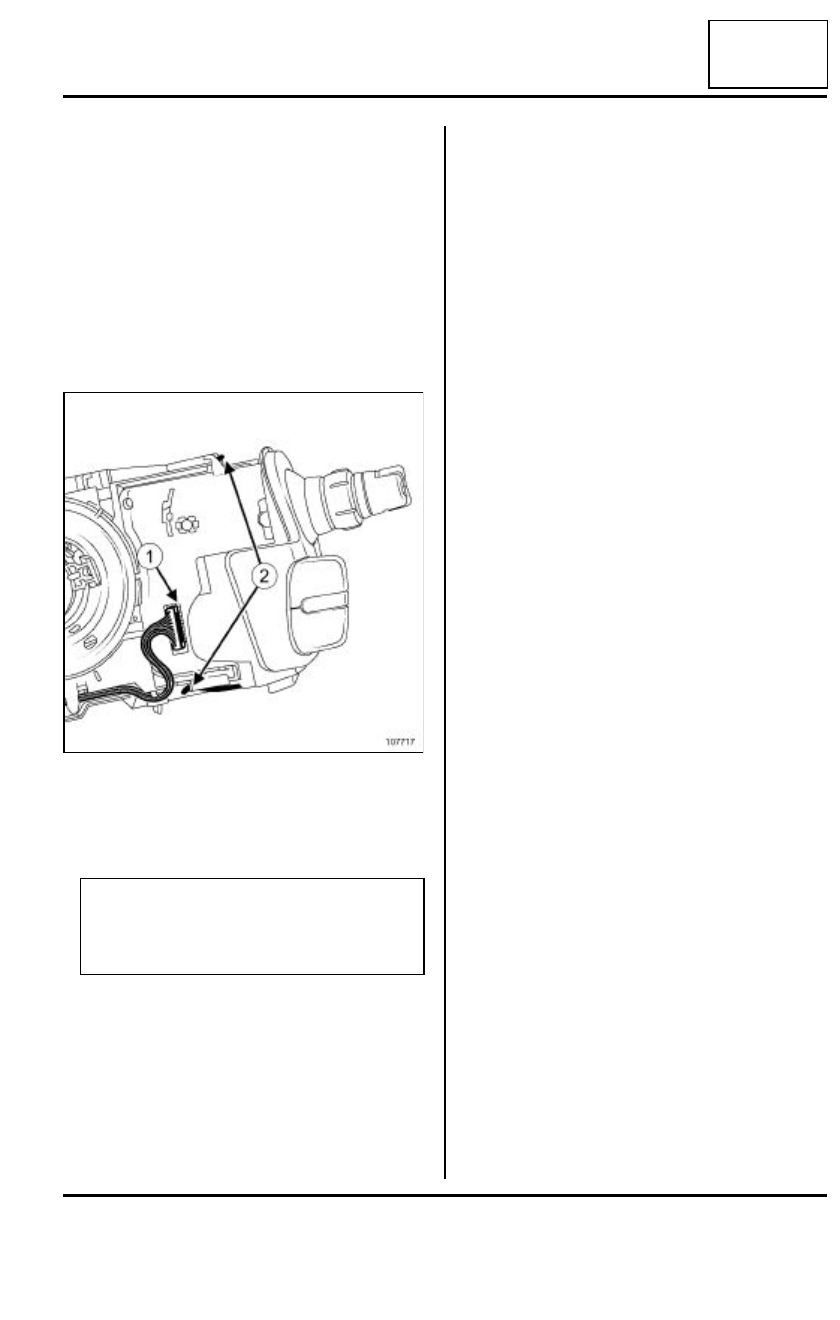

Desconectar el conector (1).

Extraer el conmutador de limpiaparabrisas actuando
en los clips (2).

REPOSICIÓN

I - ETAPA DE REPOSICIÓN DE LA PIEZA
ESTUDIADA

Encajar el conmutador de limpiaparabrisas en el
contactor giratorio.

Conectar el conector.

II - ETAPA FINAL

Colocar el conjunto de los mandos bajo el volante
(consultar 84A, Mando - señalización, Conjunto de
mandos bajo el volante: Extracción - Reposición,
página 84A-4).

107717

Nota:

El satélite de mandos radio y el conmutador de
limpiaparabrisas forman una sola pieza, indiso-
ciable.
