Renault Clio. Manual - parte 302

83D

-

2

REGULADOR DE VELOCIDAD

Interruptor: Extracción - Reposición

83D

EXTRACCIÓN

I - ETAPA DE PREPARACIÓN EN LA EXTRACCIÓN

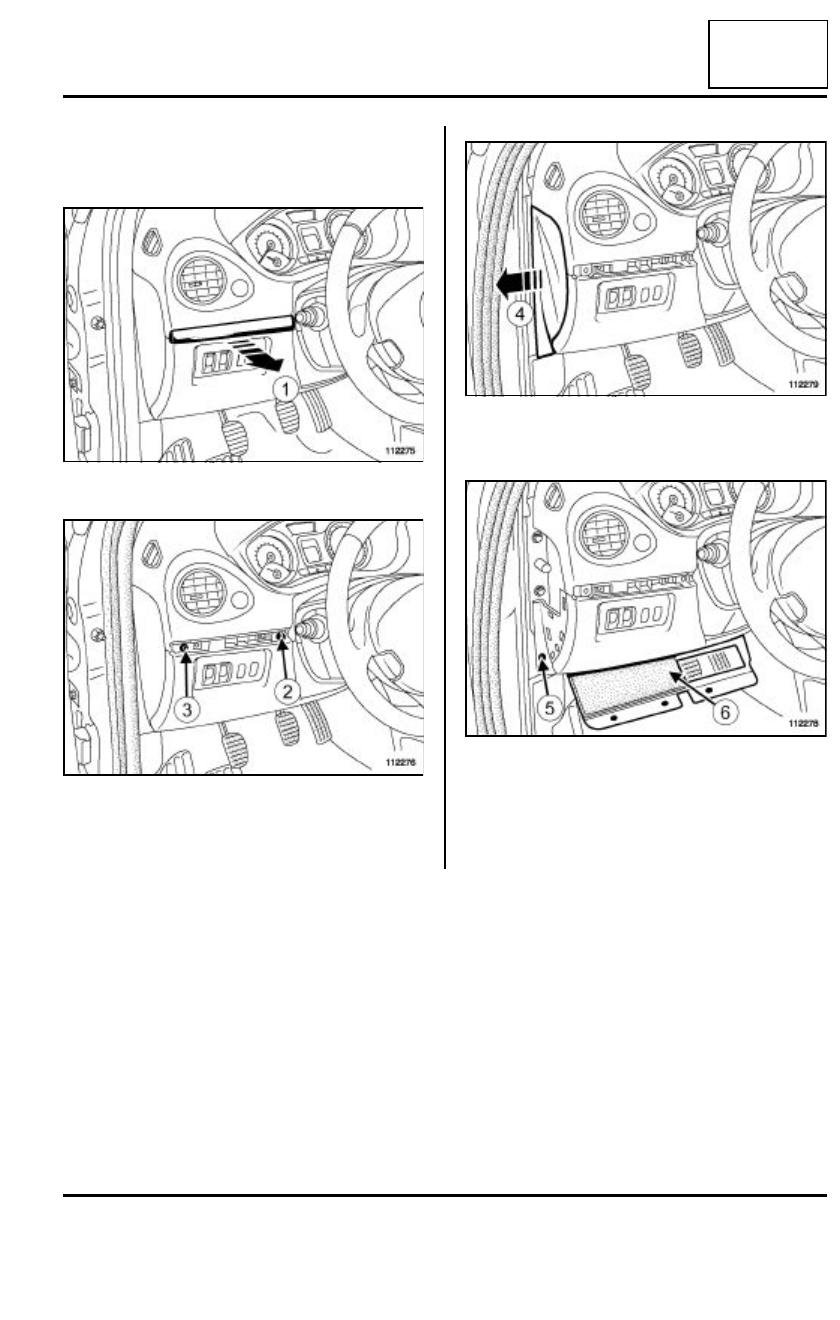

Soltar el embellecedor (1).

Extraer:

- el remache de plástico (2),

- el tornillo (3).

Apartar la junta de la puerta.

Soltar el lateral del tablero de a bordo (4).

Extraer:

- el tornillo (5),

- el guarnecido de la parte inferior del cárter inferior

(6).

112275

112276

112279

112278

83D

-

3

REGULADOR DE VELOCIDAD

Interruptor: Extracción - Reposición

83D

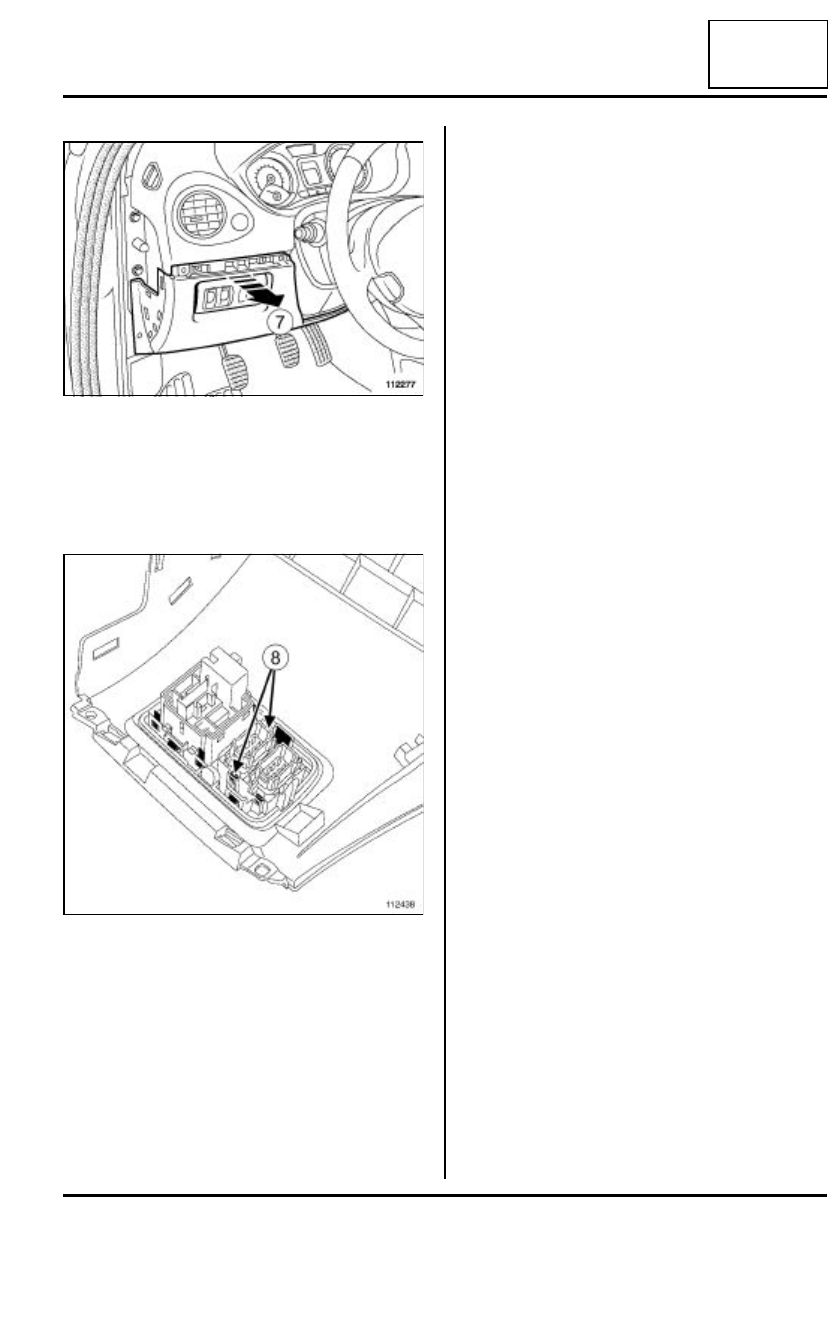

Extraer el cárter inferior.(7)

Soltar los conectores.

II - ETAPA DE EXTRACCIÓN DE LA PIEZA
ESTUDIADA

Soltar el interruptor (8).

REPOSICIÓN

I - ETAPA DE REPOSICIÓN DE LA PIEZA
ESTUDIADA

Encajar el interruptor en el cárter inferior.

II - ETAPA FINAL

Encajar los conectores del cárter inferior (7).

Colocar el cárter inferior (7).

Apretar los tornillos (3),(5).

Encajar:

- el remache de plástico,

- el protector lateral del tablero de a bordo,

- la junta de la puerta,

- el guarnecido de la parte inferior del tablero de a

bordo (6).

112277

112438

83D

-

4

REGULADOR DE VELOCIDAD

Contactor de stop: Extracción - Reposición

83D

EXTRACCIÓN

I - ETAPA DE PREPARACIÓN EN LA EXTRACCIÓN

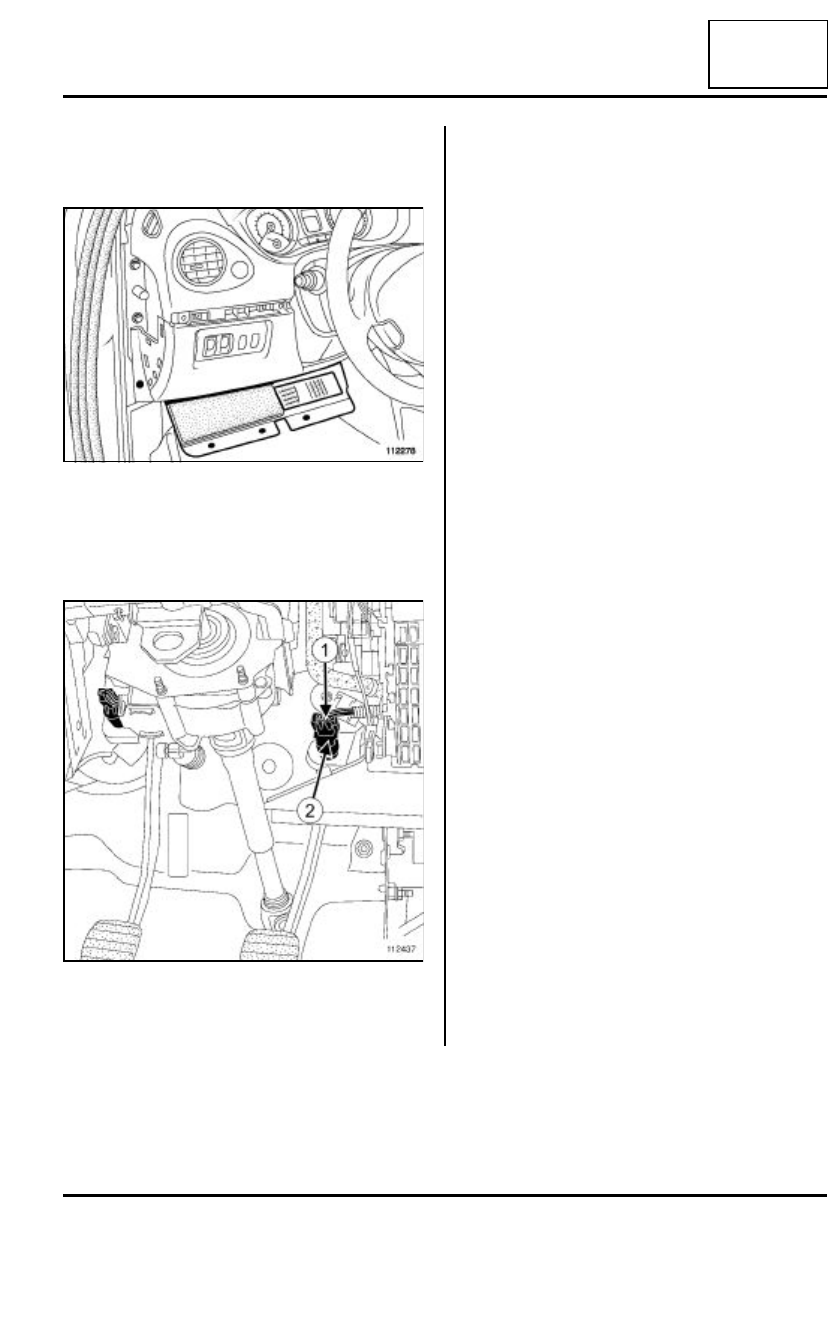

Separar el guarnecido de la parte inferior del cárter
inferior.

II - ETAPA DE EXTRACCIÓN DE LA PIEZA
ESTUDIADA

Soltar el conector (1) del contactor de stop.

Extraer el contactor (2) girando en el sentido contra-
rio a las agujas del reloj.

REPOSICIÓN

I - ETAPA DE REPOSICIÓN DE LA PIEZA
ESTUDIADA

Colocar el contactor girando en el sentido de las
agujas del reloj.

Clipsar el conector.

II - ETAPA FINAL

Fijar el guarnecido de la parte inferior del cárter infe-
rior.

112278

112437

83D

-

5

REGULADOR DE VELOCIDAD

Contactor de embrague: Extracción - Reposición

83D

EXTRACCIÓN

I - ETAPA DE PREPARACIÓN EN LA EXTRACCIÓN

Separar el guarnecido de la parte inferior del cárter
inferior.

II - ETAPA DE EXTRACCIÓN DE LA PIEZA
ESTUDIADA

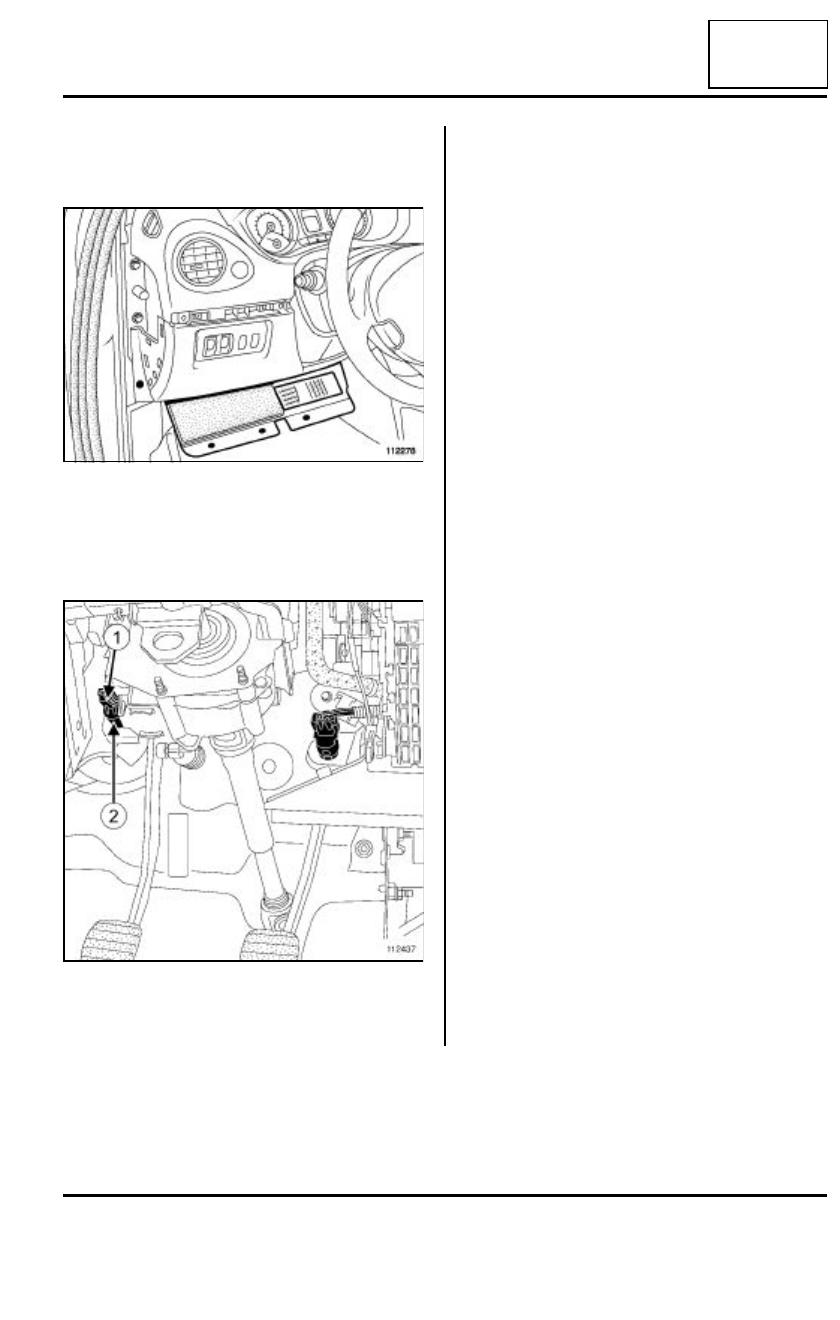

Soltar el conector (1) del contactor de stop,

Extraer el contactor (2) girando en el sentido contra-
rio a las agujas del reloj.

REPOSICIÓN

I - ETAPA DE REPOSICIÓN DE LA PIEZA
ESTUDIADA

Colocar el contactor girando en el sentido de las
agujas del reloj.

Clipsar el conector.

II - ETAPA FINAL

Fijar el guarnecido de la parte inferior del cárter infe-
rior.

112278

112437
