Renault Clio. Manual - parte 301





82A

-

25

ANTIARRANQUE

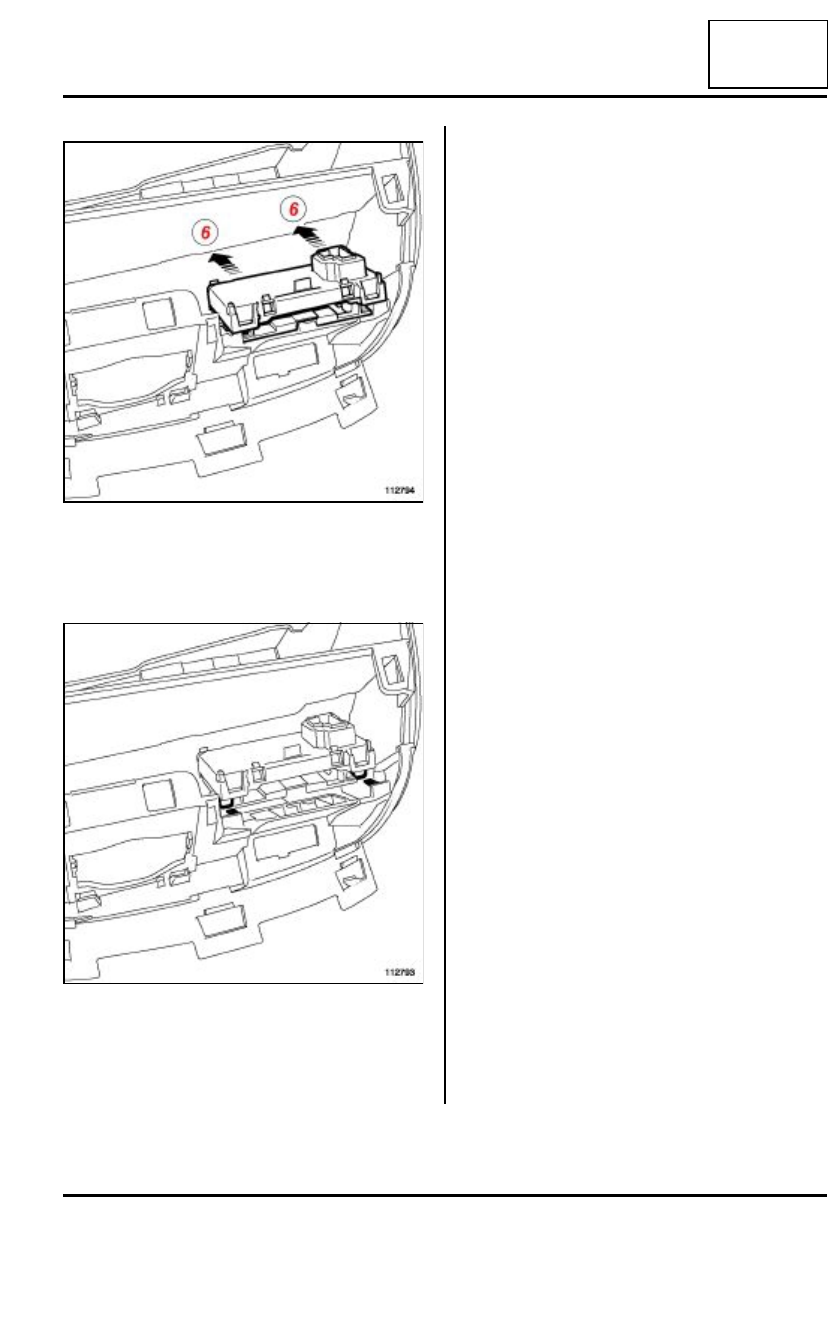

Lector de tarjeta: Extracción - Reposición

82A

Extraer el lector de tarjeta en (6).

III - ETAPA DE REPOSICIÓN DE LA PIEZA
ESTUDIADA

Insertar el lector de tarjeta en las guías.

Encajar:

- el lector de tarjeta,

- el conector.

IV - ETAPA FINAL

Encajar:

- los conectores del guarnecido central,

- el guarnecido central,

- los conectores de auto-radio o de radio-navegación

(según versión).

Colocar la radio o la radio-navegación.

Encajar el guarnecido bajo el guarnecido central.

Colocar la consola central (consultar, MR 393 Car-
rocería, 57A, Accesorios interiores, Consola
central, Extracción-Reposición
).

112794

112793

82B

-

1

BOCINA

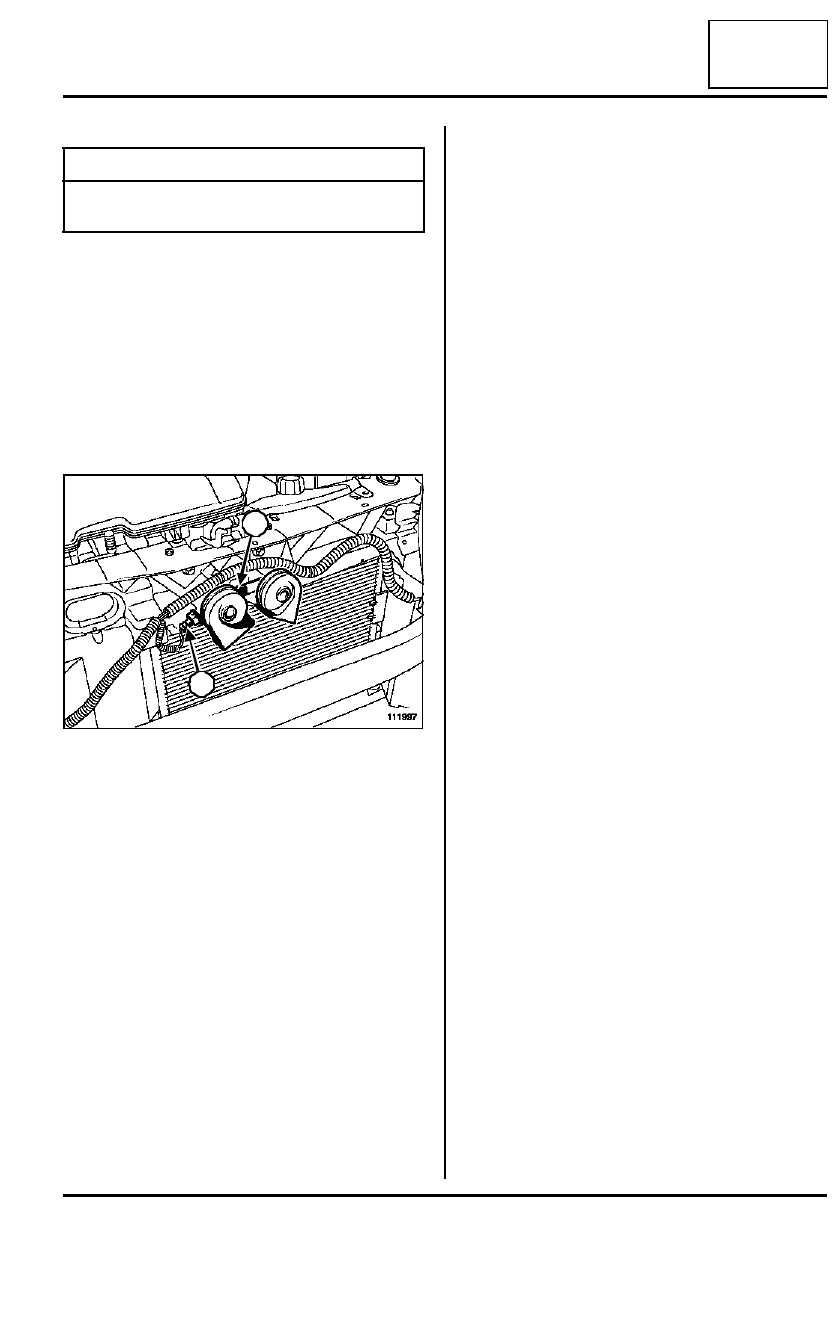

Bocina: Extracción - Reposición

82B

EXTRACCIÓN

I - ETAPA DE PREPARACIÓN EN LA EXTRACCIÓN

Extraer el paragolpes delantero (consultar MR 393
Carrocería, 55A, Protecciones exteriores, Para-
golpes delantero: Extracción - Reposición
).

II - ETAPA DE EXTRACCIÓN DE LA PIEZA
ESTUDIADA

Desconectar el conector (1).

Extraer:

- el tornillo de fijación (2),

- el chivato acústico.

REPOSICIÓN

I - ETAPA DE REPOSICIÓN DE LA PIEZA
ESTUDIADA

Fijar el chivato acústico.

Apretar al par el tornillo de fijación del chivato
acústico (21 N.m)(2)
.

Conectar el conector (1).

II - ETAPA FINAL

Colocar el paragolpes delantero (consultar MR 393
Carrocería, 55A, Protecciones exteriores, Para-
golpes delantero: Extracción - Reposición
).

Pares de apriete

m

el tornillo de fijación del
chivato acústico

21 N.m

111997

1

2

83A

-

1

INSTRUMENTOS DEL CUADRO

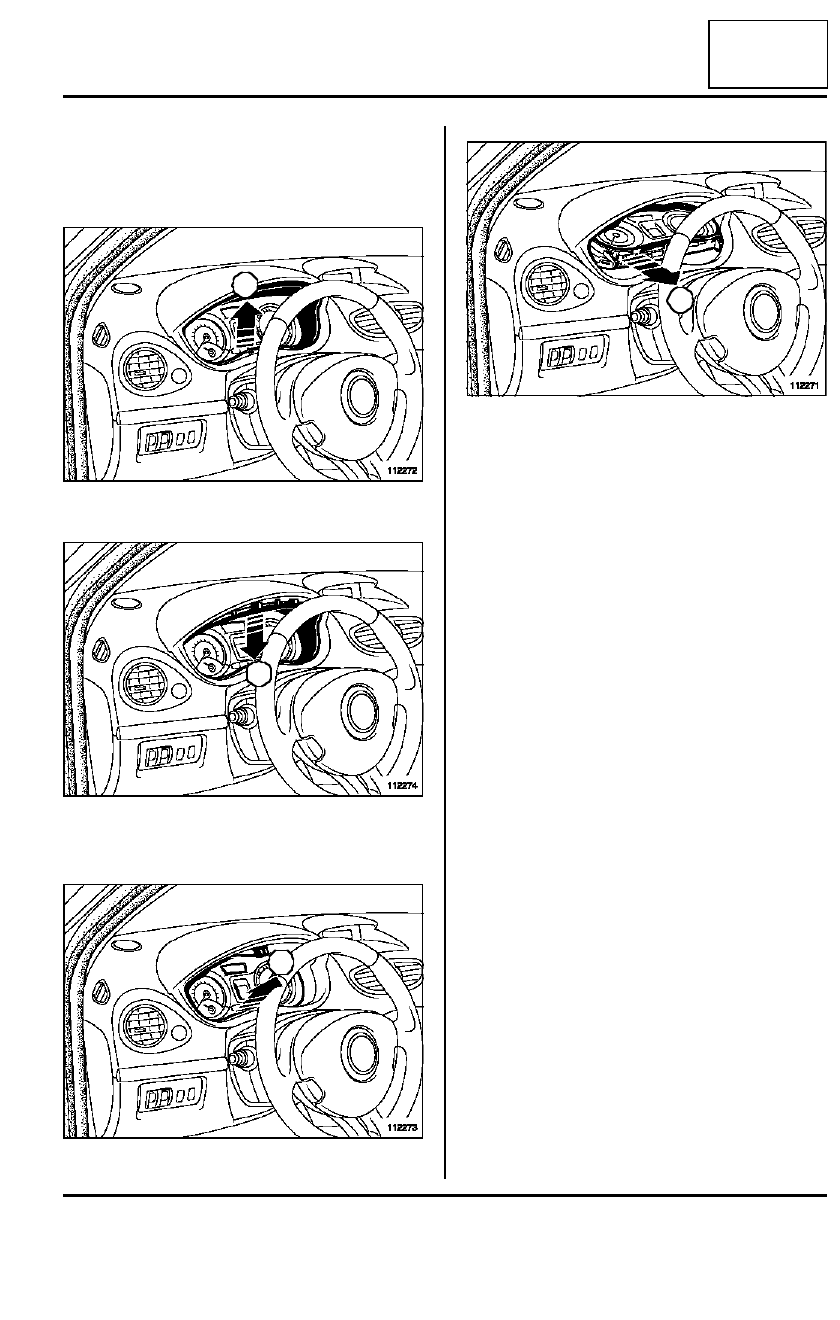

Cuadro de instrumentos: Extracción - Reposición

83A

EXTRACCIÓN

ETAPA DE EXTRACCIÓN DE LA PIEZA
ESTUDIADA

Soltar el guarnecido en la parte inferior (1).

Soltar el guarnecido en la parte superior (2).

Extraer el guarnecido.

Soltar el cuadro de instrumentos en (3).

Extraer el cuadro de instrumentos (4).

Soltar los conectores.

REPOSICIÓN

I - ETAPA DE REPOSICIÓN DE LA PIEZA
ESTUDIADA

Encajar:

- los conectores del cuadro de instrumentos,

- el cuadro de instrumentos en la parte superior,

- el cuadro de instrumentos en la parte inferior,

- el guarnecido.

II - ETAPA FINAL

Efectuar las configuraciones necesarias (consultar
MR 394 Diagnóstico, 83A, Instrumentos del
cuadro: Configuraciones y aprendizajes
).

112272

112274

112273

1

2

3

112271

4

83D

-

1

REGULADOR DE VELOCIDAD

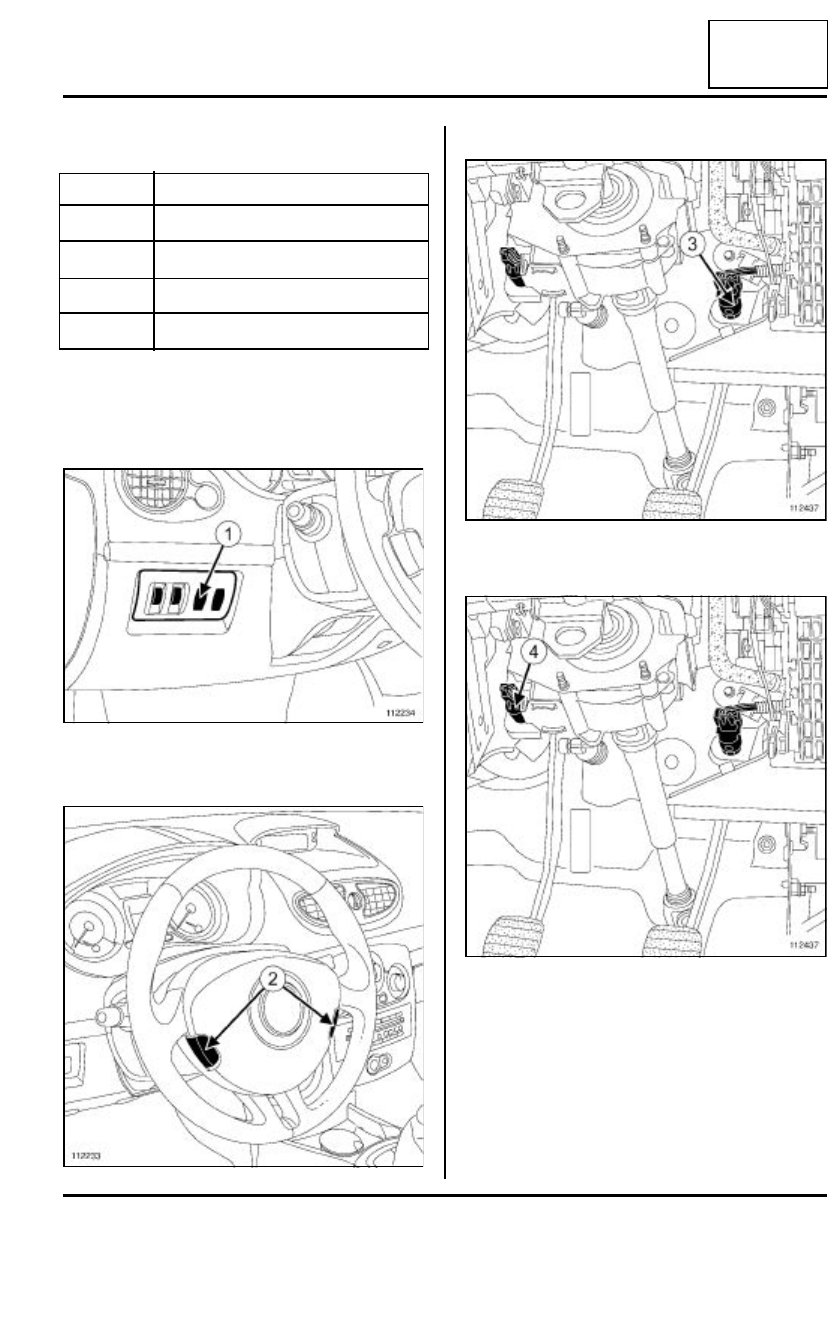

Regulador - limitador de velocidad: Lista y localización de los elementos

83D

I - LISTA DE LOS ELEMENTOS

II - LOCALIZACIÓN DE LOS ELEMENTOS

1 - Interruptor

2 - contactor en el volante

3 - Contactor de stop

4 - Contactor de embrague

Número

Designación

(1)

Interruptor

(2)

Contactor en el volante

(3)

Contactor de stop

(4)

Contactor de embrague

112234

112233

112437

112437
