84A

-

1

MANDO - SEÑALIZACIÓN

Contactor giratorio: Extracción - Reposición

84A

EXTRACCIÓN

I - ETAPA DE PREPARACIÓN PARA LA
EXTRACCIÓN

Extraer el conjunto de los mandos bajo el volante
(consultar 84A, Mando - señalización, Conjunto de
mandos bajo el volante: Extracción - Reposición,
página 84A-4).

II - ETAPA DE EXTRACCIÓN DE LA PIEZA
ESTUDIADA

Extraer:

- el conmutador de iluminación (consultar 84A, Man-

do - señalización,  Conmutador de iluminación
señalización: Extracción - Reposición,    página
84A-9),

- el conmutador del limpiaparabrisas (consultar 84A,

Mando - señalización, Conmutador del limpiapara-
brisas: Extracción - Reposición,  página 84A-8).

REPOSICIÓN

I - ETAPA DE REPOSICIÓN DE LA PIEZA
ESTUDIADA

Colocar:

- el conmutador de iluminación (consultar 84A, Man-

do - señalización,  Conmutador de iluminación
señalización: Extracción - Reposición,    página
84A-9),

- el conmutador del limpiaparabrisas (consultar 84A,

Mando - señalización, Conmutador del limpiapara-
brisas: Extracción - Reposición,  página 84A-8).

II - ETAPA FINAL

Colocar el conjunto de los mandos bajo el volante
(consultar 84A, Mando - señalización, Conjunto de
mandos bajo el volante: Extracción - Reposición,
página 84A-4).

84A

-

2

MANDO - SEÑALIZACIÓN

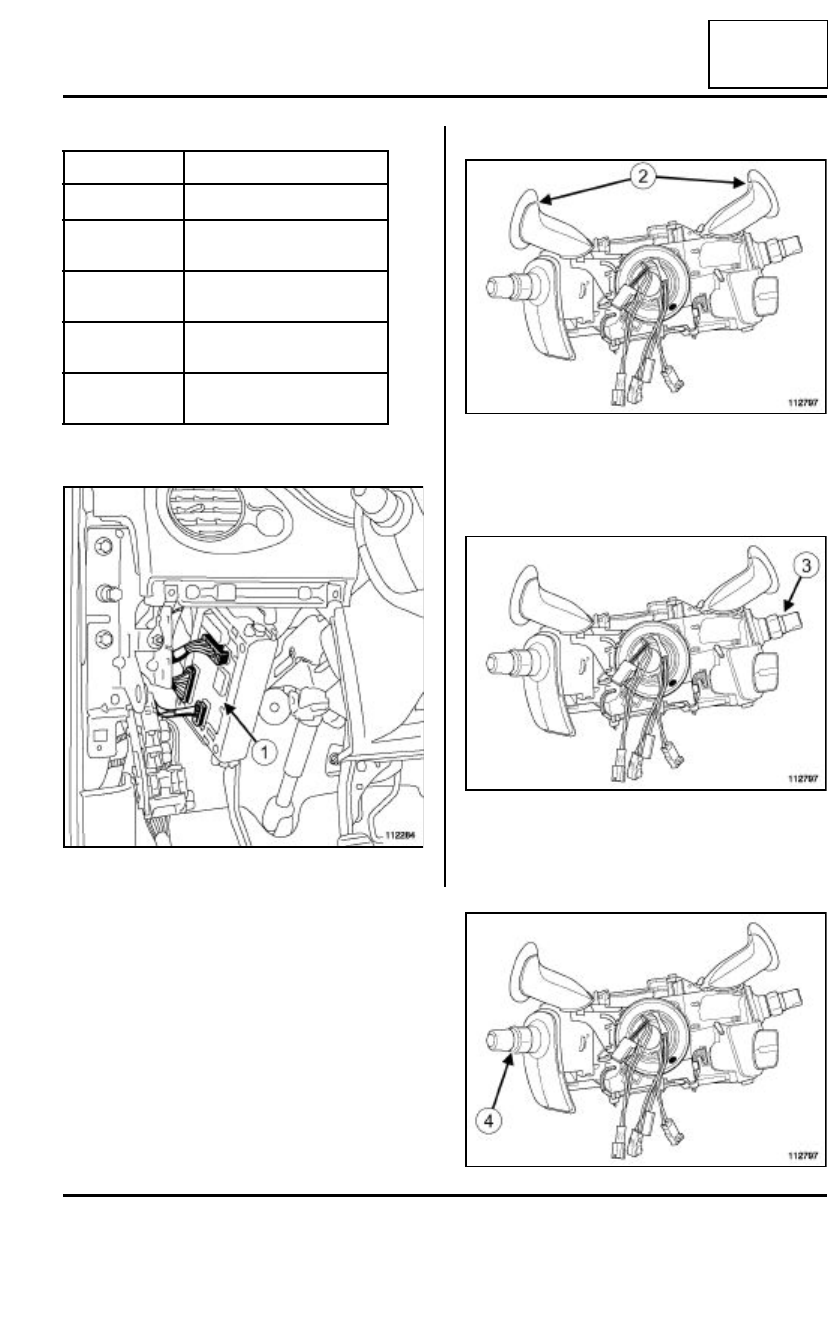

Conjunto de mandos bajo el volante: Lista y localización de los elementos

84A

I - UNIDAD CENTRAL DEL HABITÁCULO

Unidad central del habitáculo(1)

II - SELECTOR DE VELOCIDADES EN EL VOLANTE

Selector de velocidades en el volante (2) (el selector
forma parte integrante del contactor giratorio)

III - CONMUTADOR DEL LIMPIAPARABRISAS

Conmutador del limpiaparabrisas (3)

IV - CONMUTADOR DE ILUMINACIÓN
SEÑALIZACIÓN

Número

Designación

(1)

UCH

(2)

Selector de velocidades en
el volante

(3)

Conmutador del limpiapara-
brisas

(4)

Conmutador de iluminación
señalización

(5)

Satélite de mando del radio-
teléfono

112284

112797

112797

112797

84A

-

3

MANDO - SEÑALIZACIÓN

Conjunto de mandos bajo el volante: Lista y localización de los elementos

84A

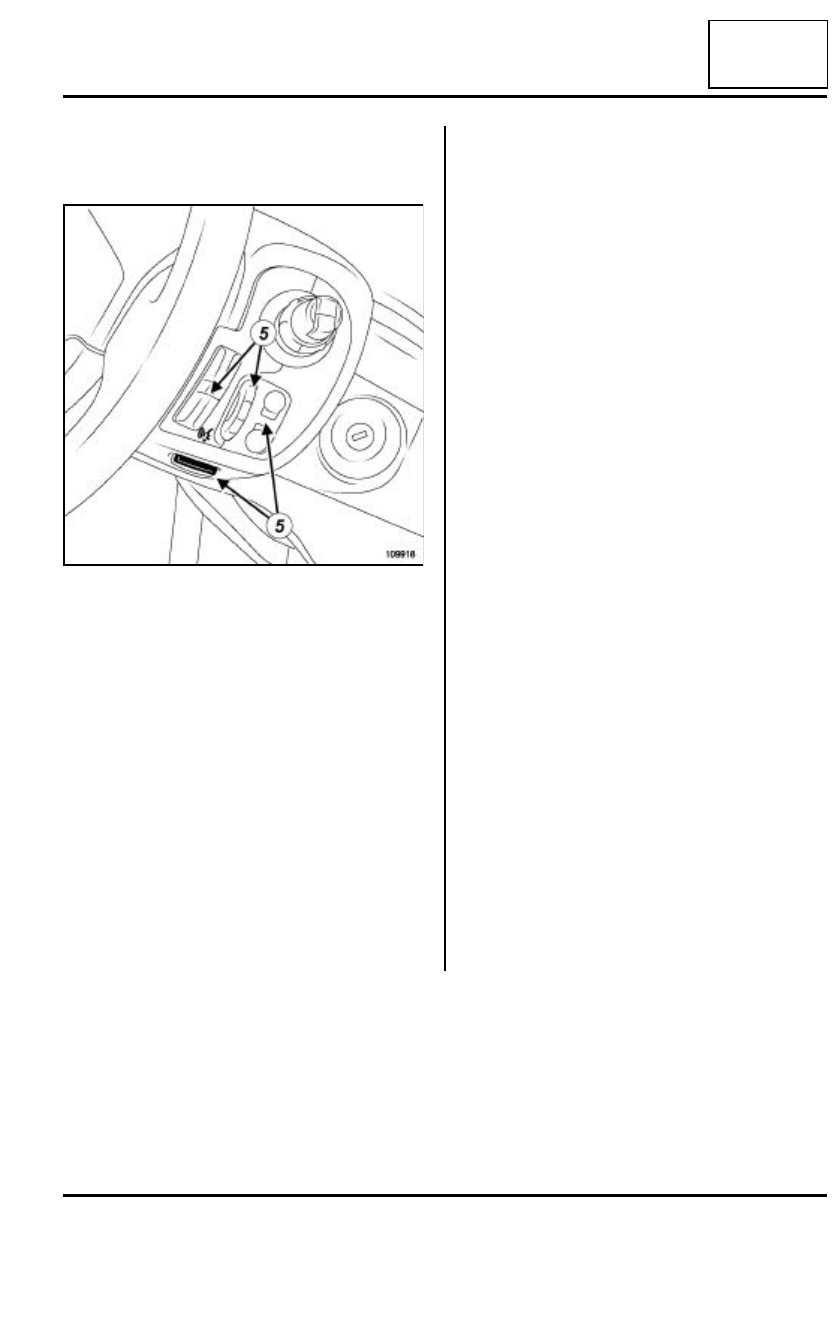

Conmutador de iluminación señalización (4)

V - SATÉLITE DE MANDO DEL RADIO-TELÉFONO

Satélite de mando del radio-teléfono (5) (el satélite for-
ma parte integrante del conmutador del limpiaparabri-
sas)

109918

84A

-

4

MANDO - SEÑALIZACIÓN

Conjunto de mandos bajo el volante: Extracción - Reposición

84A

EXTRACCIÓN

I - ETAPA DE PREPARACIÓN PARA LA
EXTRACCIÓN

Extraer:

- el airbag frontal del conductor (consultar 88C, Air-

bag y pretensores, Airbag frontal del conductor: Ex-
tracción - Reposición,  página 88C-25),

- el volante (consultar Volante de dirección: Ex-

tracción - Reposición).

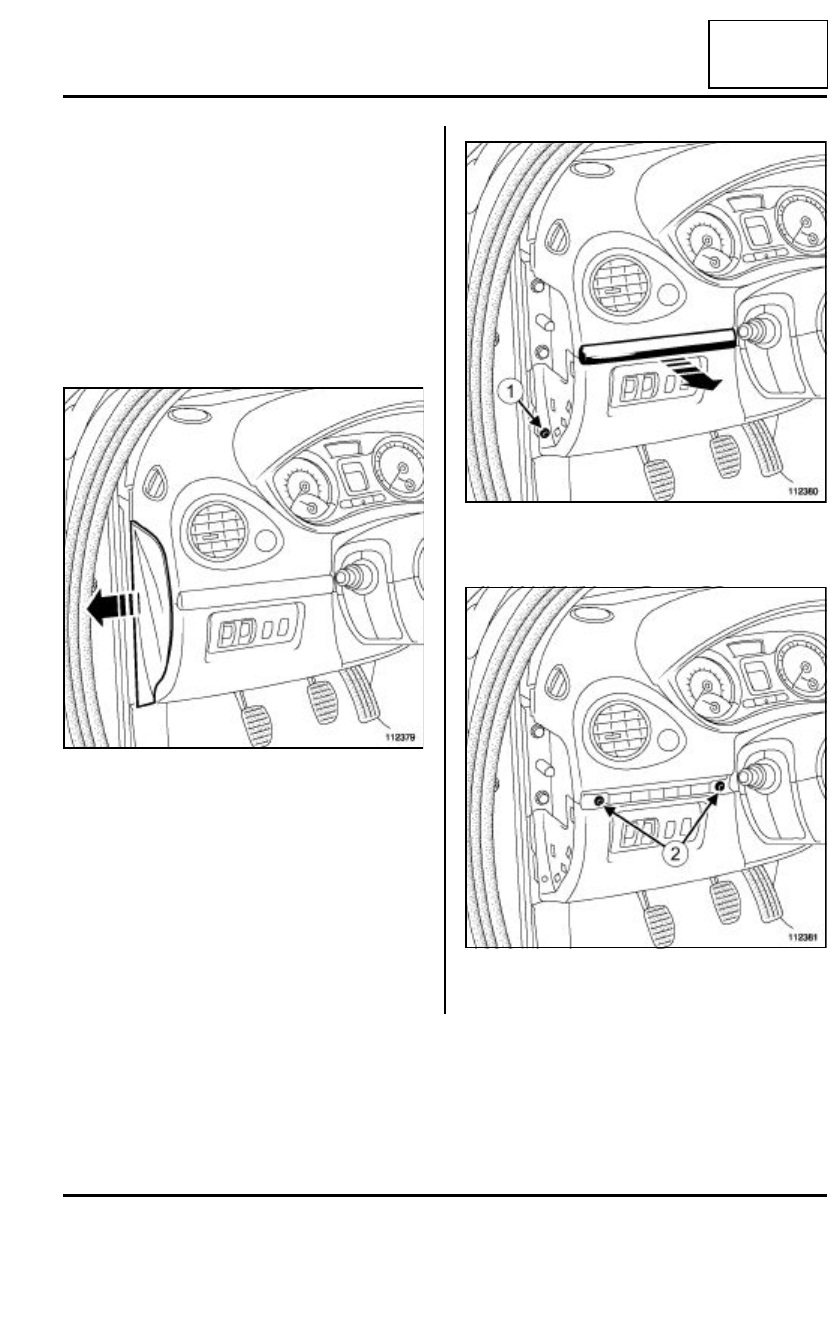

Colocar imperativamente las ruedas rectas.

Apartar la junta de la puerta delantera.

Soltar el lateral del tablero de a bordo.

Soltar la moldura

Quitar el tornillo (1).

Quitar los tornillos (2).

Soltar el guarnecido bajo el volante.

112379

112380

112381
