Renault Clio. Manual - parte 305

84A

-

9

MANDO - SEÑALIZACIÓN

Conmutador de iluminación señalización: Extracción - Reposición

84A

EXTRACCIÓN

I - ETAPA DE PREPARACIÓN PARA LA
EXTRACCIÓN

Extraer el conjunto de los mandos bajo el volante
(consultar 84A, Mando - señalización, Conjunto de
mandos bajo el volante: Extracción - Reposición,
página 84A-4).

II - ETAPA DE EXTRACCIÓN DE LA PIEZA
ESTUDIADA

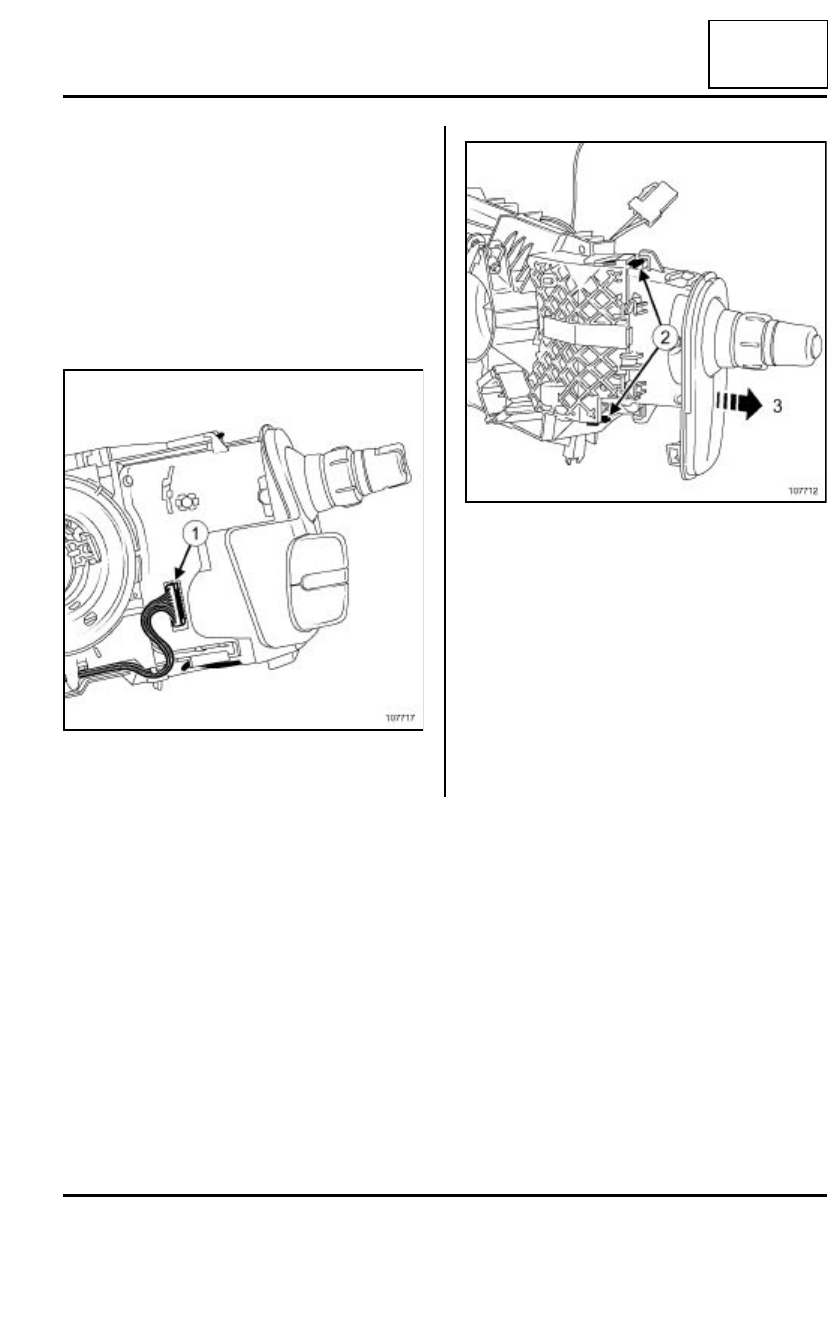

Desconectar el conector (1).

Liberar el cableado del contactor giratorio.

Soltar el conmutador (3) de iluminación actuando en
los clips (2).

107717

107712

84A

-

10

MANDO - SEÑALIZACIÓN

Conmutador de iluminación señalización: Extracción - Reposición

84A

REPOSICIÓN

I - ETAPA DE REPOSICIÓN DE LA PIEZA
ESTUDIADA

Encajar el conmutador de iluminación en el contac-
tor giratorio.

Conectar el conector.

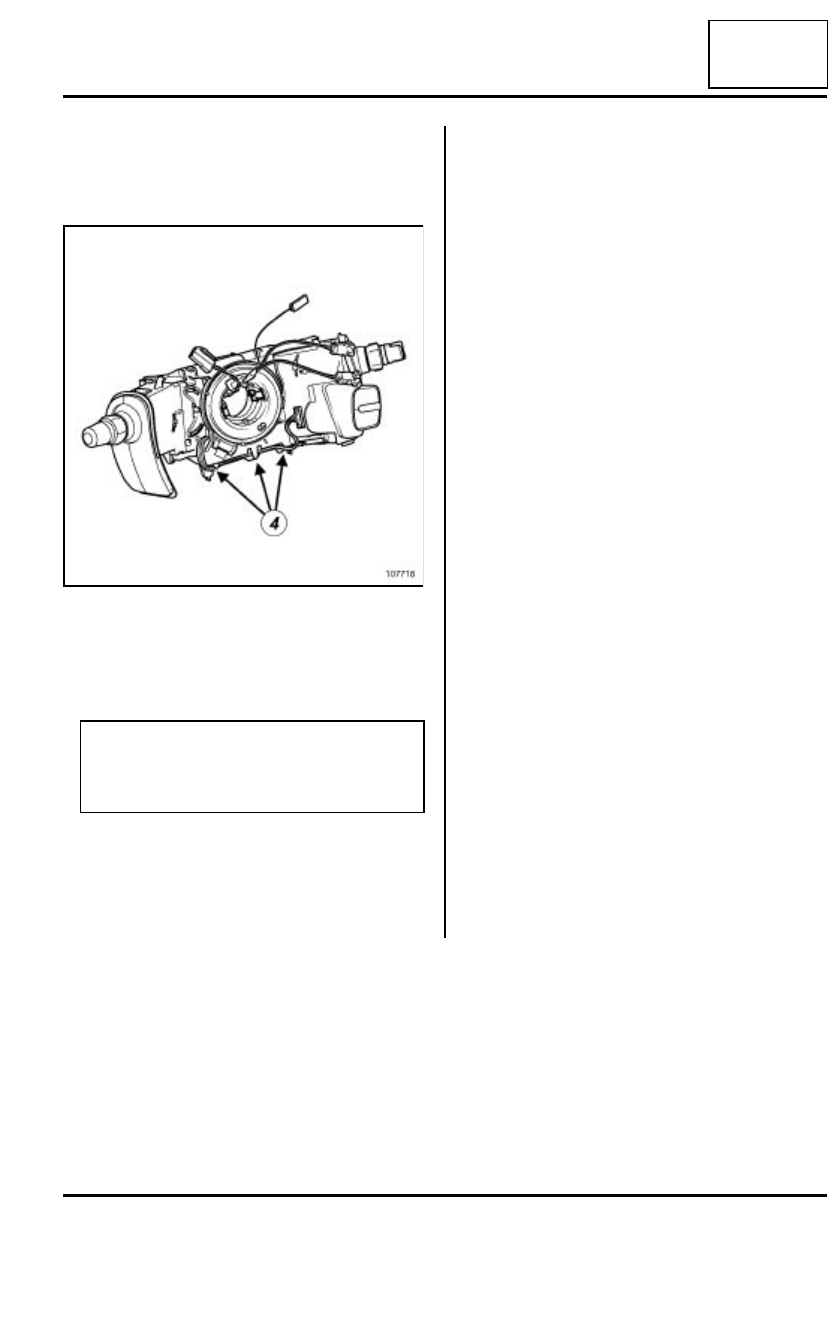

Posicionar el cableado como se indica (4).

II - ETAPA FINAL

Colocar el conjunto de los mandos bajo el volante
(consultar 84A, Mando - señalización, Conjunto de
mandos bajo el volante: Extracción - Reposición,
página 84A-4).

107718

ATENCIÓN

Respetar imperativamente el paso del cableado
para evitar la degradación de éste durante el
montaje de las coquillas.

84A

-

11

MANDO - SEÑALIZACIÓN

Selector de velocidad en el volante: Extracción - Reposición

84A

EXTRACCIÓN

I - ETAPA DE PREPARACIÓN PARA LA
EXTRACCIÓN

Extraer:

- el airbag del conductor (consultar 88C, Airbag y

pretensores, Airbag frontal del conductor: Extrac-
ción - Reposición,  página 88C-25),

- el volante (consultar Volante de dirección: Ex-

tracción - Reposición),

- los mandos bajo el volante (consultar 84A, Mando

- señalización, Conjunto de mandos bajo el volan-
te: Extracción - Reposición,  página 84A-4).

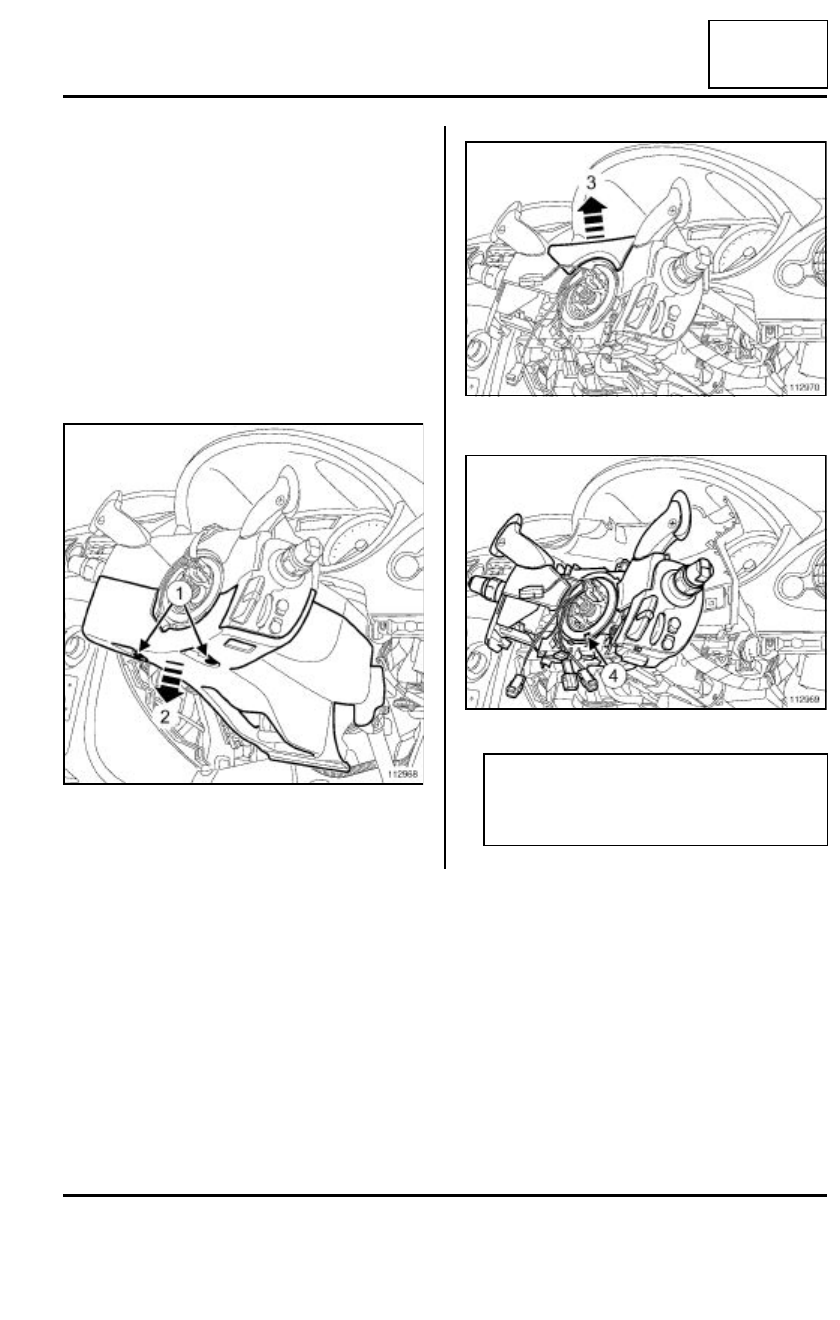

Quitar los tornillos de fijación (1) de las coquillas bajo
el volante.

Soltar la semi-coquilla bajo el volante inferior (2).

Soltar el guarnecido superior (3).

112968

112970

112969

ATENCIÓN

Asegurarse de que las ruedas estén derecha y
de que la marca (4) del contactor giratorio esté
correctamente colocada frente al índice.

84A

-

12

MANDO - SEÑALIZACIÓN

Selector de velocidad en el volante: Extracción - Reposición

84A

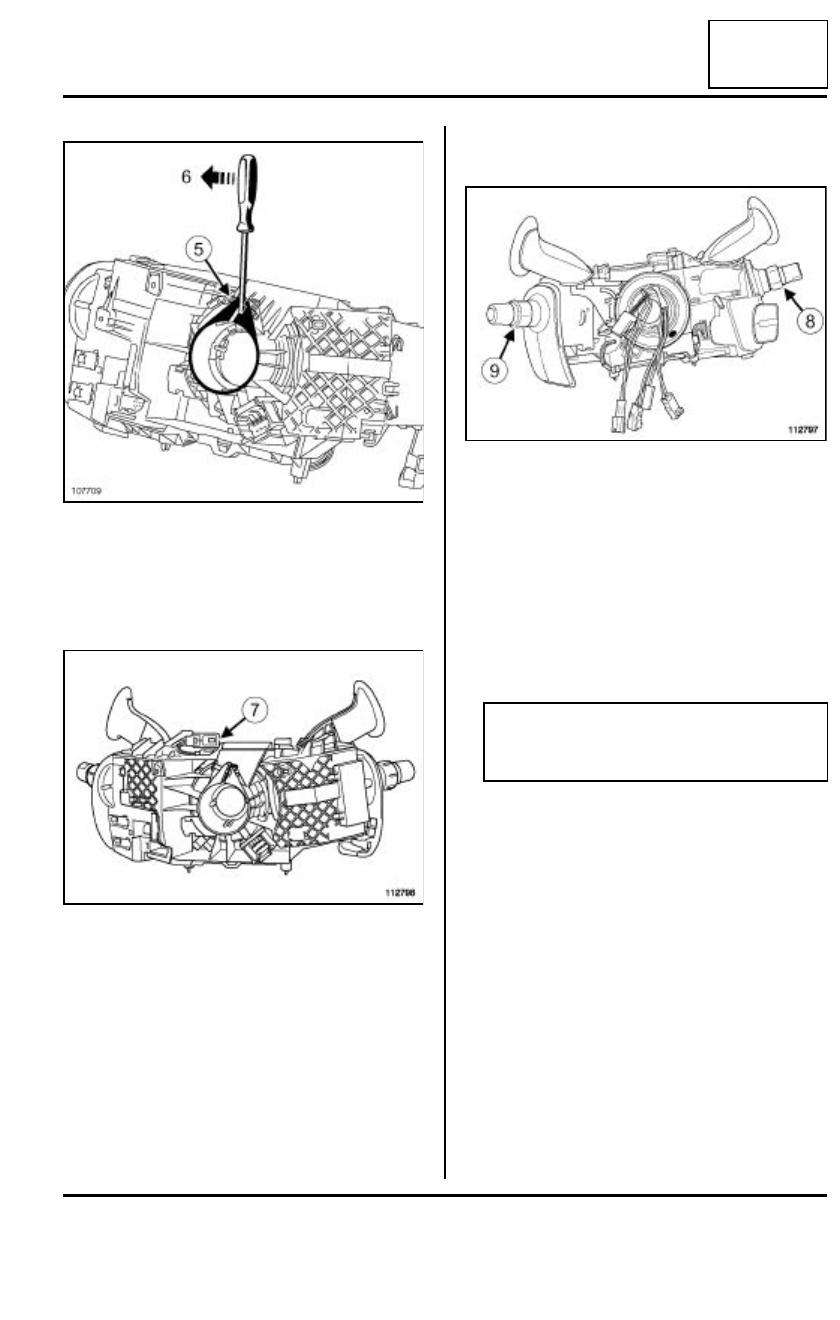

Aflojar el tornillo (5) que fija el contactor giratorio.

Ejercer una presión (6) utilizando un destornillador
plano para liberar el contactor giratorio.

Extraer parcialmente el conjunto de los mandos bajo
el volante.

Desconectar:

- los conectores de los mandos bajo el volante,

- el conector del selector de velocidad en el volante

(7).

II - ETAPA DE EXTRACCIÓN DE LA PIEZA
ESTUDIADA

Extraer:

- el conmutador del limpiaparabrisas (8)(consultar

84A, Mando - señalización, Conmutador del limpia-
parabrisas: Extracción - Reposición,  página 84A-
8),

- el conmutador de iluminación señalización (9)(con-

sultar 84A, Mando - señalización, Conmutador de
iluminación señalización: Extracción - Reposición,
página 84A-9).

REPOSICIÓN

I - ETAPA DE REPOSICIÓN DE LA PIEZA
ESTUDIADA

Colocar:

- el conmutador del limpiaparabrisas (consultar 84A,

Mando - señalización, Conmutador del limpiapara-
brisas: Extracción - Reposición,  página 84A-8),

- el conmutador de iluminación señalización (consul-

tar 84A, Mando - señalización, Conmutador de ilu-
minación señalización: Extracción - Reposición,
página 84A-9),

- los mandos bajo el volante (consultar 84A, Mando

- señalización, Conjunto de mandos bajo el volan-
te: Extracción - Reposición,  página 84A-4).

107709

112798

112797

Nota:

El selector de velocidad en el volante es indiso-
ciable del contactor giratorio.
