62A

-

17

ACONDICIONADOR DE AIRE

Expansor: Extracción - Reposición

62A

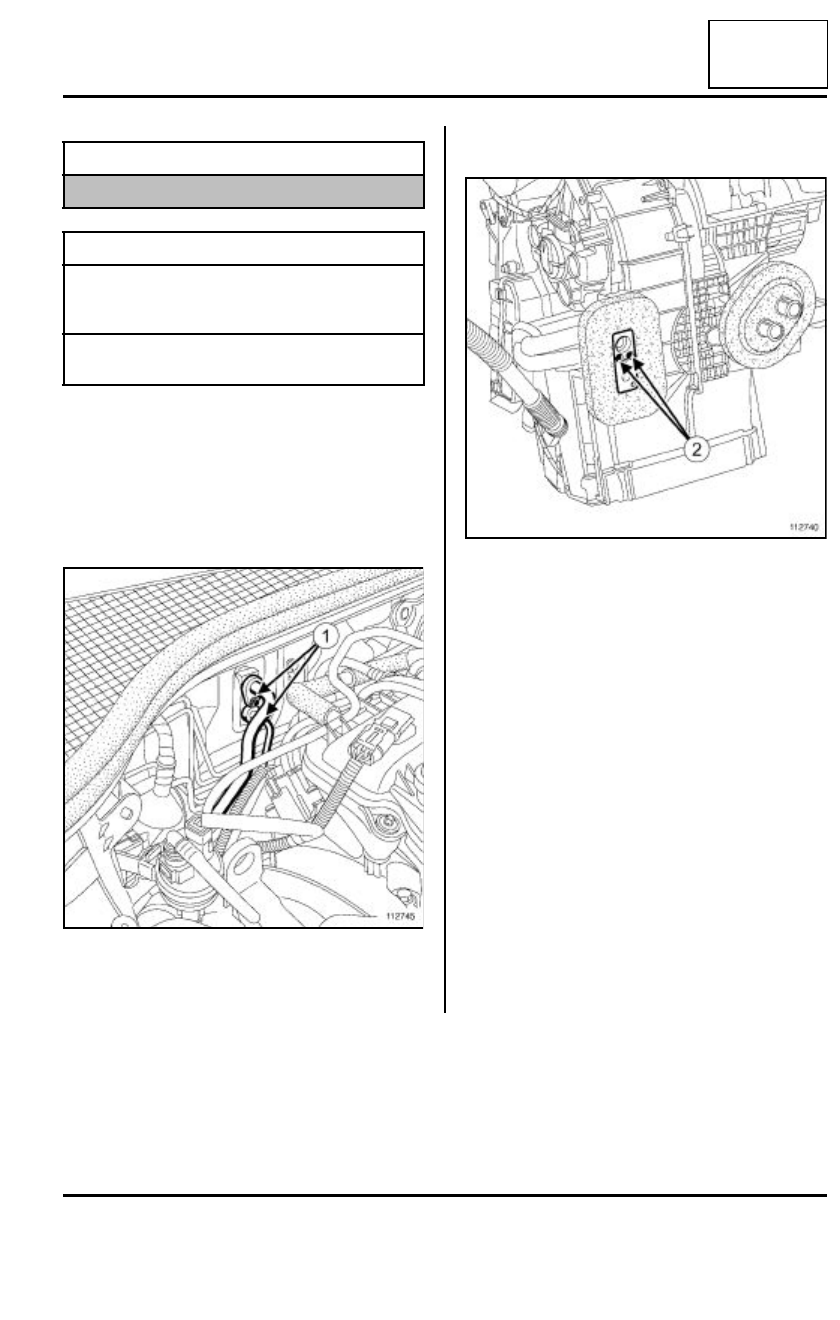

EXTRACCIÓN

I - ETAPA DE PREPARACIÓN EN LA EXTRACCIÓN

Vaciar el circuito de fluido refrigerante mediante el
útil estación de carga.

Separar el insonorizante en el tablero.

Quitar los tornillos de fijación (1) de los racores de
canalización en el expansor.

Apartar los racores de canalización del expansor.

II - ETAPA DE EXTRACCIÓN DE LA PIEZA
ESTUDIADA

Extraer:

- los tornillos de fijación (2) del expansor,

- el expansor.

REPOSICIÓN

I - ETAPA DE PREPARACIÓN EN LA REPOSICIÓN

Sustituir las juntas de estanquidad.

Aceitar las juntas con el aceite preconizado para
acondicionador de aire para facilitar el enmangado.

Material indispensable

estación de carga

Pares de apriete

m

tornillos de fijación de
los racores de canaliza-
ción

8 N.m

tornillos de fijación del
expansor

6 N.m

112745

112740

62A

-

18

ACONDICIONADOR DE AIRE

Expansor: Extracción - Reposición

62A

II - ETAPA DE REPOSICIÓN DE LA PIEZA
ESTUDIADA

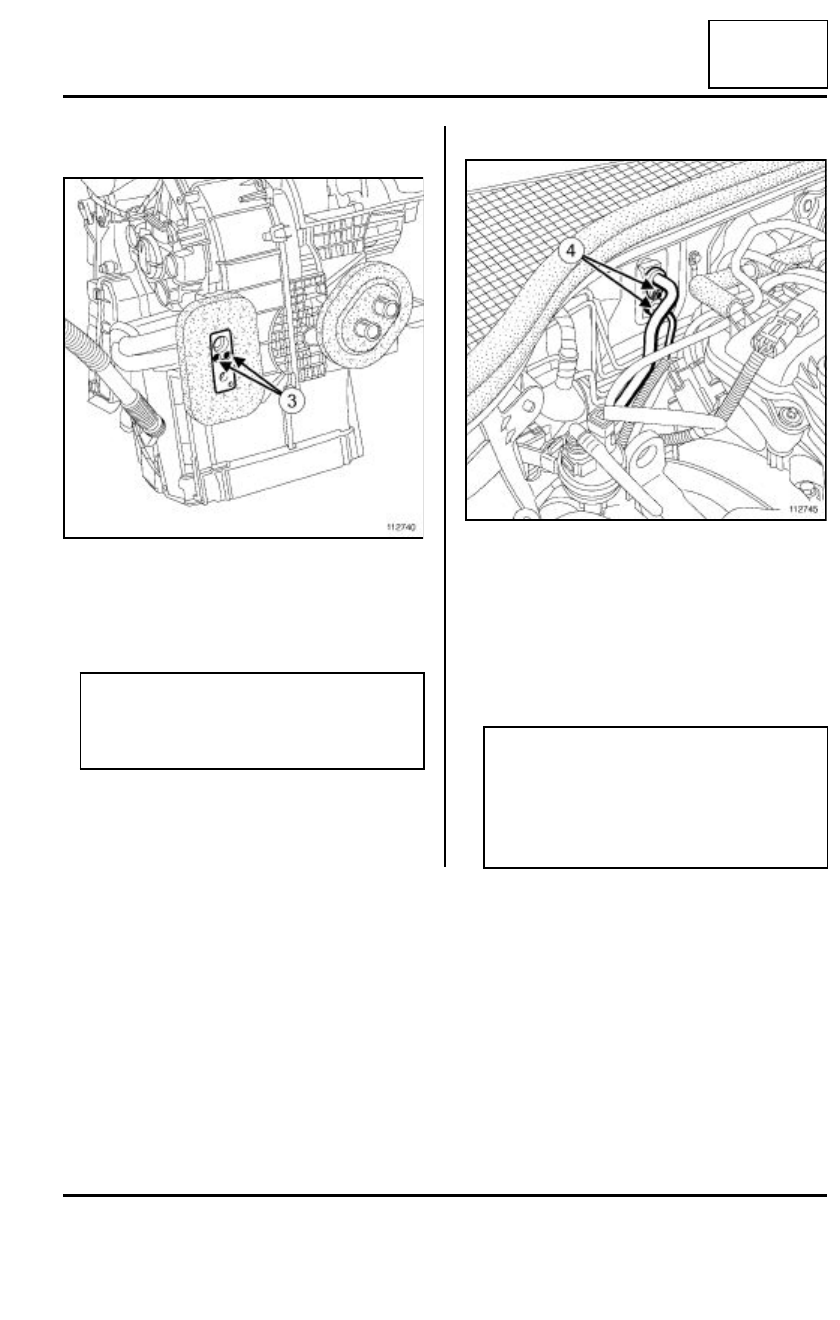

Colocar:

- el expansor,

- los tornillos de fijación (3) del expansor en cajetín

repartidor.

Apretar a los pares:

- los tornillos de fijación de los racores de canali-

zación (8 N.m),

- los tornillos de fijación del expansor (6 N.m).

III - ETAPA FINAL

Colocar los racores de canalización en el expansor.

Colocar:

- los tornillos de fijación (4) de los racores de canali-

zación en el expansor,

- el insonorizante en el tablero.

Efectuar el llenado del circuito de fluido refrigerante
mediante el útil estación de carga.

112740

Nota:

Apretar progresivamente los tornillos de fijación
del expansor para posicionar de manera uni-
forme el expansor en las canalizaciones.

112745

Nota:

- Verificar el correcto funcionamiento del AA con

el GMV en marcha máxima.

- Efectuar un control de fugas (consultar

NT6001A, Acondicionador de aire,  Bús-
queda de fugas).

62A

-

19

ACONDICIONADOR DE AIRE

Evaporador: Extracción - Reposición

62A

EXTRACCIÓN

I - ETAPA DE PREPARACIÓN EN LA EXTRACCIÓN

Extraer:

- el volante (consultar Volante de dirección: Ex-

tracción - Reposición),

- el airbag frontal (consultar Airbag frontal del con-

ductor: Extracción - Reposición),

- el conjunto de mando bajo el volante (consultar

Conjunto de mandos bajo el volante: Extrac-
ción - Reposición),

- el captador de insolación (consultar 62B, Climatiza-

ción regulada, Detector de insolación: Extracción -
Reposición,  página 62B-20)(si el vehículo está
equipado),

- los tweeters (consultar Tweeter: Extracción - Re-

posición),

- el auto-radio "gama alta"(consultar Auto-radio

"gama alta": Extracción - Reposición)(si el vehí-
culo está equipado),

- el auto-radio "gama baja"(consultar Auto-radio

"gama baja": Extracción - Reposición)(si el vehí-
culo está equipado),

- la consola central (consultar MR 393 Carrocería,

57A, Accesorios interiores, Consola central:
Extracción-reposición),

- el cuadro de mando de climatización (consultar

61A, Calefacción, Cuadro de mando: Extracción -
Reposición,  página 61A-63),

- el tablero de a bordo (consultar MR 393 Carroce-

ría, 57A, Accesorios interiores, Tablero de a
bordo: Extracción-reposición),

- los conductos de distribución de aire lateral delan-

tero (consultar 61A, Calefacción, Conducto de dis-
tribución de aire lateral delantero: Extracción -
Reposición,  página 61A-66),

- la columna de dirección (consultar Columna de di-

rección: Extracción - Reposición),

- Las puertas delanteras (consultar MR 393 Carro-

cería, 47A, Abriente laterales, Puertas laterales
delanteras: Descripción general),

- El travesaño del tablero de a bordo (consultar MR3

93 Carrocería, 42A, Estructura superior delante-
ra, Travesaño del tablero de a bordo: Descrip-
ción),

- el cajetín repartidor (consultar 61A,  Calefacción,

Cajetín repartidor: Extracción - Reposición,  página
61A-36).

62A

-

20

ACONDICIONADOR DE AIRE

Evaporador: Extracción - Reposición

62A

II - ETAPA DE EXTRACCIÓN DE LA PIEZA
ESTUDIADA

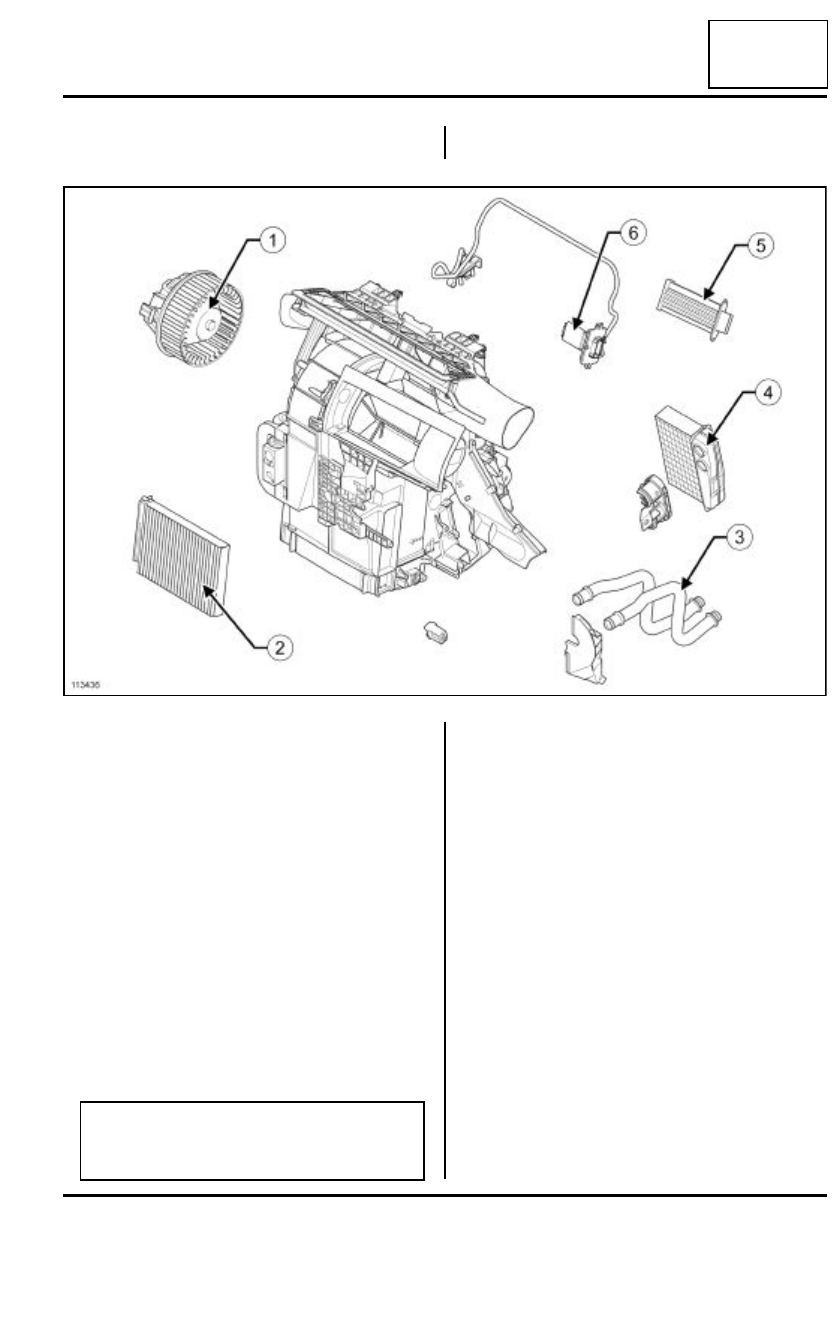

Extraer:

- el GMV (1),

- el filtro del habitáculo (2),

- las canalizaciones del aerotermo (3),

- el aerotermo (4),

- el bloque de resistencias de calentamiento (5) (si el

vehículo está equipado),

- el módulo de mando del GMV (6)(si el vehículo está

equipado),

- el módulo de potencia (si el vehículo está equipa-

do),

- el expansor (si el vehículo está equipado),

- los cables de mando (si el vehículo está equipado),

- los motores (si el vehículo está equipado).

REPOSICIÓN

I - ETAPA DE REPOSICIÓN DE LA PIEZA
ESTUDIADA

Colocar:

- el GMV,

- el filtro del habitáculo,

- las canalizaciones del aerotermo,

- el aerotermo,

- el bloque de resistencias de calentamiento (si el ve-

hículo está equipado),

- el módulo de mando del GMV (si el vehículo está

equipado),

- el módulo de potencia (si el vehículo está equipa-

do),

- el expansor (si el vehículo está equipado),

- los cables de mando (si el vehículo está equipado),

- los motores (si el vehículo está equipado).

113436

Nota:

el evaporador se entrega montado en el cajetín
repartidor.
