Renault Clio. Manual - parte 274





62A

-

21

ACONDICIONADOR DE AIRE

Evaporador: Extracción - Reposición

62A

II - ETAPA FINAL

Colocar:

- el cajetín repartidor (consultar 61A,  Calefacción,

Cajetín repartidor: Extracción - Reposición,  página
61A-36).

- el travesaño del tablero de a bordo (consultar MR

393 Carrocería, 42A, Estructura superior delan-
tera, Travesaño del tablero de a bordo: Descri-
pción
),

- las puertas delanteras (consultar MR 393 Carroce-

ría, 47A, Abriente laterales, Puertas laterales
delanteras: Descripción general
),

- la columna de dirección (consultar Columna de di-

rección: Extracción - Reposición),

- los conductos de distribución de aire lateral delan-

tera (consultar 61A, Calefacción, Conducto de dis-
tribución de aire lateral delantero: Extracción -
Reposición,  página 61A-66),

- el tablero de a bordo (consultar MR 393 Carroce-

ría, 57A, Accesorios interiores, Tablero de a
bordo: Extracción-reposición
),

- el cuadro de mando de climatización (consultar

61A, Calefacción, Cuadro de mando: Extracción -
Reposición,  página 61A-63),

- la consola central (consultar MR 393 Carrocería,

57A, Accesorios interiores, Consola central:
Extracción-reposición
),

- el auto-radio "gama baja"(consultar Auto-radio

"gama baja": Extracción - Reposición)(si el vehí-
culo está equipado),

- el auto-radio "gama alta"(consultar Auto-radio

"gama alta": Extracción - Reposición)(si el vehí-
culo está equipado),

- los tweeters (consultar Tweeter: Extracción - Re-

posición),

- el captador de insolación (consultar 62B, Climatiza-

ción regulada, Detector de insolación: Extracción -
Reposición,  página 62B-20)(si el vehículo está
equipado),

- el conjunto de mando bajo el volante (consultar

Conjunto de mandos bajo el volante: Extrac-
ción - Reposición
),

- el airbag frontal (consultar Airbag frontal del con-

ductor: Extracción - Reposición),

- el volante (consultar Volante de dirección: Ex-

tracción - Reposición),

62A

-

22

ACONDICIONADOR DE AIRE

Tubo expansor - tubo intermedio: Extracción - Reposición

K9K

62A

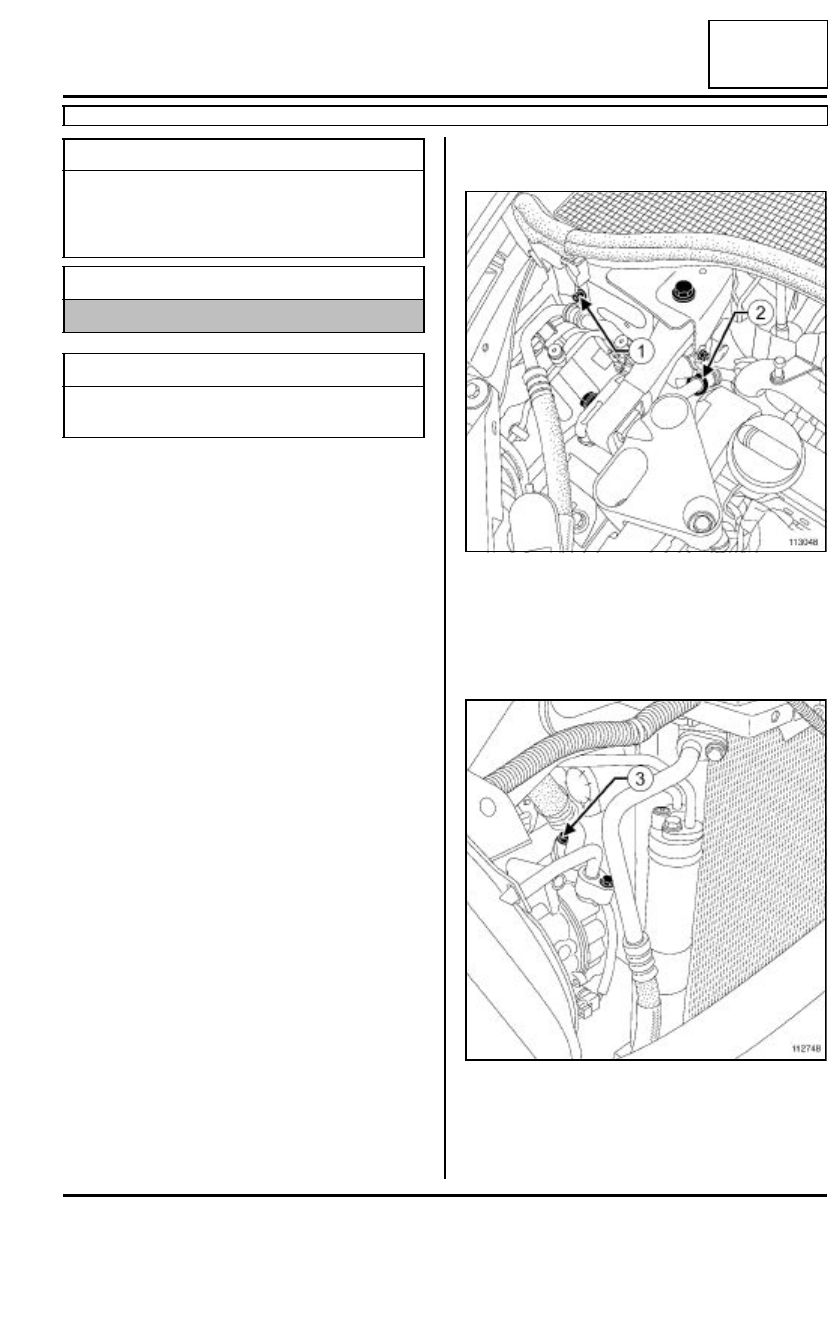

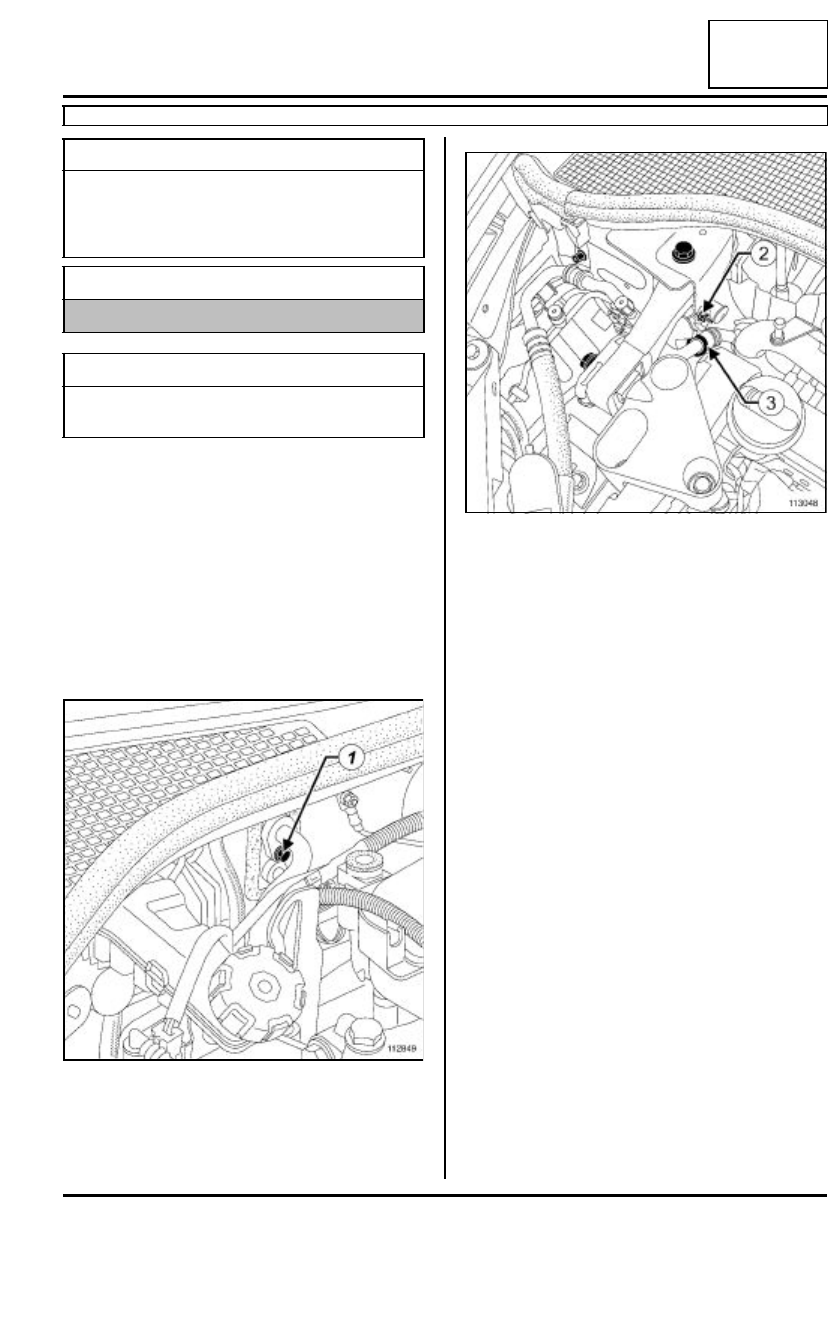

EXTRACCIÓN

I - ETAPA DE PREPARACIÓN EN LA EXTRACCIÓN

Vaciar el circuito de fluido refrigerante mediante el
útil estación de carga.

Separar el insonorizante en el tablero.

II - ETAPA DE EXTRACCIÓN DE LA PIEZA
ESTUDIADA

Quitar el tornillo de fijación (1) del racor de canaliza-
ción del expansor.

Apartar el racor de canalización del expansor.

Poner un tapón en el orificio del expansor.

Quitar la tuerca de fijación (2) de la abrazadera de
sujeción del tubo.

Desacoplar el tubo expansor - tubo intermedio del
tubo compresor - tubo intermedio mediante el útil
(Mot. 1410) en (3).

Extraer el tubo expansor - tubo intermedio.

REPOSICIÓN

I - ETAPA DE PREPARACIÓN EN LA REPOSICIÓN

Sustituir las juntas de estanquidad.

Aceitar las juntas con el aceite preconizado para
acondicionador de aire para facilitar el enmangado.

Utillaje especializado indispensable

Mot. 1410

Colección de desaco-
pladores de racores
de canalizaciones de
refrigerante

Material indispensable

estación de carga

Pares de apriete

m

tornillo de fijación del
racor de canalización

8 N.m

112849

113048

62A

-

23

ACONDICIONADOR DE AIRE

Tubo expansor - tubo intermedio: Extracción - Reposición

K9K

62A

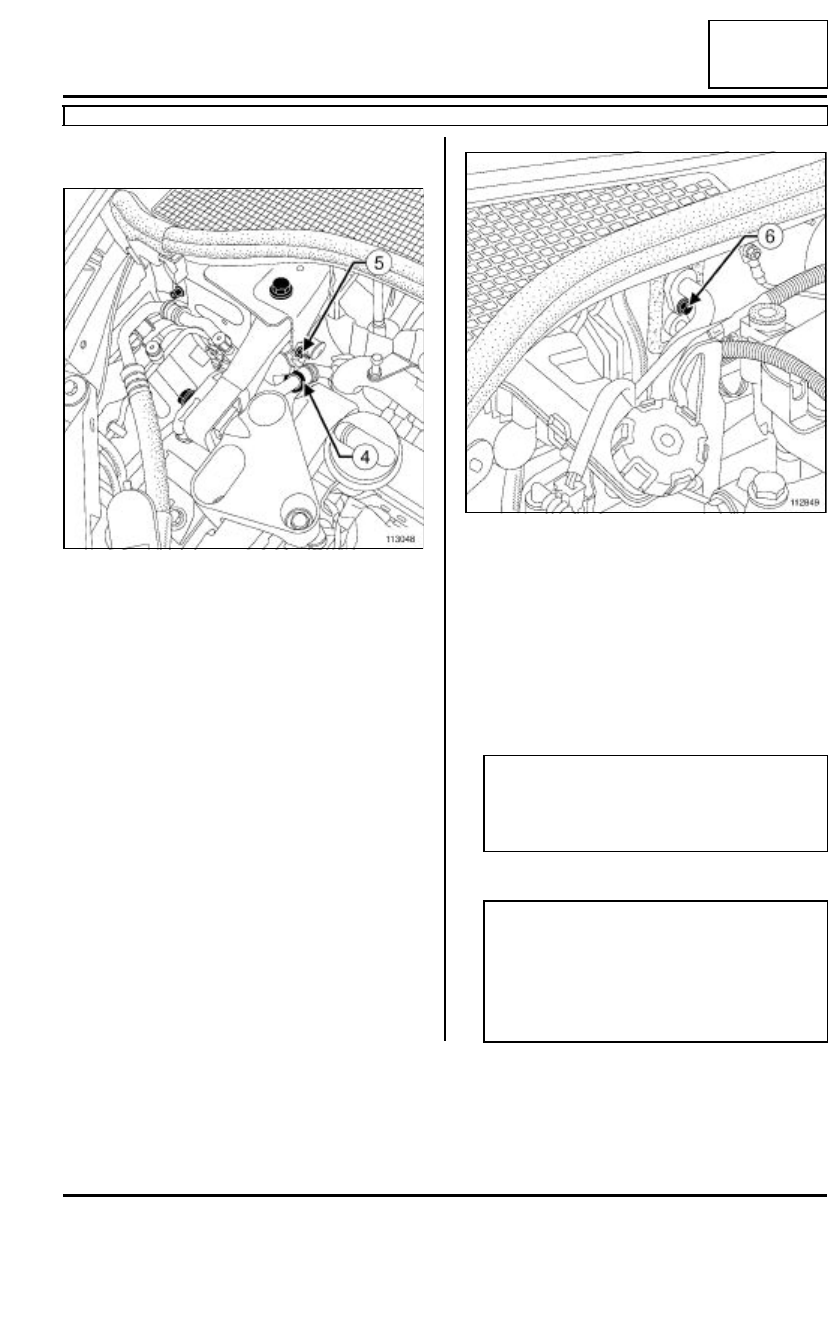

II - ETAPA DE REPOSICIÓN DE LA PIEZA
ESTUDIADA

Colocar el tubo expansor - tubo intermedio.

Acoplar el tubo expansor - tubo intermedio del tubo
compresor - tubo intermedio en (4).

Colocar la tuerca de fijación (5) de la abrazadera de
sujeción del tubo.

Colocar el racor de canalización en el expansor.

Poner el tornillo de fijación (6) del racor de canaliza-
ción en el expansor.

Apretar al par el tornillo de fijación del racor de
canalización (8 N.m)
.

III - ETAPA FINAL

Efectuar el llenado el circuito de fluido refrigerante
mediante el útil estación de carga.

Colocar el insonorizante en el tablero.

113048

112849

Nota:

En una sustitución de canalización, añadir 10 ml
de aceite preconizado a la cantidad de aceite
recuperado.

Nota:

- Verificar el correcto funcionamiento del AA con

el GMV en marcha máxima.

- Efectuar un control de fugas (consultar

NT6001A, Acondicionador de aire,  Bús-
queda de fugas
).

62A

-

24

ACONDICIONADOR DE AIRE

Tubo de unión compresor - tubo intermedio: Extracción - Reposición

K9K

62A

EXTRACCIÓN

I - ETAPA DE PREPARACIÓN EN LA EXTRACCIÓN

Vaciar el circuito de fluido refrigerante mediante el
útil estación de carga.

Extraer:

- el paragolpes delantero (consultar MR393 Carro-

cería, Protecciones exteriores, Paragolpes de-
lantero: Extracción-reposición
),

- el cambiador aire/aire (consultar Cambiador aire-

aire: Extracción - Reposición).

II - ETAPA DE EXTRACCIÓN DE LA PIEZA
ESTUDIADA

Quitar la tuerca de fijación (1) de la abrazadera de
sujeción del tubo en la carrocería.

Desacoplar el tubo expansor - tubo intermedio del
tubo compresor - tubo intermedio mediante el útil
(Mot. 1410) en (2).

Quitar el tornillo de fijación (3) del racor de canaliza-
ción en el compresor.

Apartar el racor de canalización del compresor.

Poner un tapón en el orificio del compresor.

Utillaje especializado indispensable

Mot. 1410

Colección de desaco-
pladores de racores
de canalizaciones de
refrigerante

Material indispensable

estación de carga

Pares de apriete

m

tornillos de fijación del
racor de canalización

8 N.m

113048

112748
