ACONDICIONADOR DE AIRE

Compresor: Extracción - Reposición

D4F o K4J o K4M

62A

Apretar a los pares:

- los tornillos de fijación de los racores de canali-

zaciones (8 N.m),

- los tornillos de fijación del compresor (25 N.m).

III - ETAPA FINAL

Colocar:

- el deflector (10),

- las fijaciones (11) del deflector,

- la correa de accesorios (consultar Correa de acce-

sorios: Extracción - Reposición),

- el paragolpes delantero (consultar MR 393 Carro-

cería, 55A, Protecciones exteriores, Paragolpes
delantero: Extracción-reposición),

- la rueda delantera derecha (consultar Rueda: Ex-

tracción - Reposición).

109620

62A

-

14

ACONDICIONADOR DE AIRE

Compresor: Extracción - Reposición

K9K

62A

EXTRACCIÓN

I - ETAPA DE PREPARACIÓN EN LA EXTRACCIÓN

Colocar el vehículo en un elevador de dos columnas.

Extraer:

- el paragolpes delantero (consultar MR 393 Carro-

cería, 55A, Protecciones exteriores, Paragolpes
delantero: Extracción-reposición),

- la rueda delantera derecha (consultar Rueda: Ex-

tracción - Reposición),

- la correa de accesorios (consultar Correa de acce-

sorios: Extracción - Reposición),

- el cambiador aire/aire (consultar Cambiador aire-

aire: Extracción - Reposición).

II - ETAPA DE EXTRACCIÓN DE LA PIEZA
ESTUDIADA

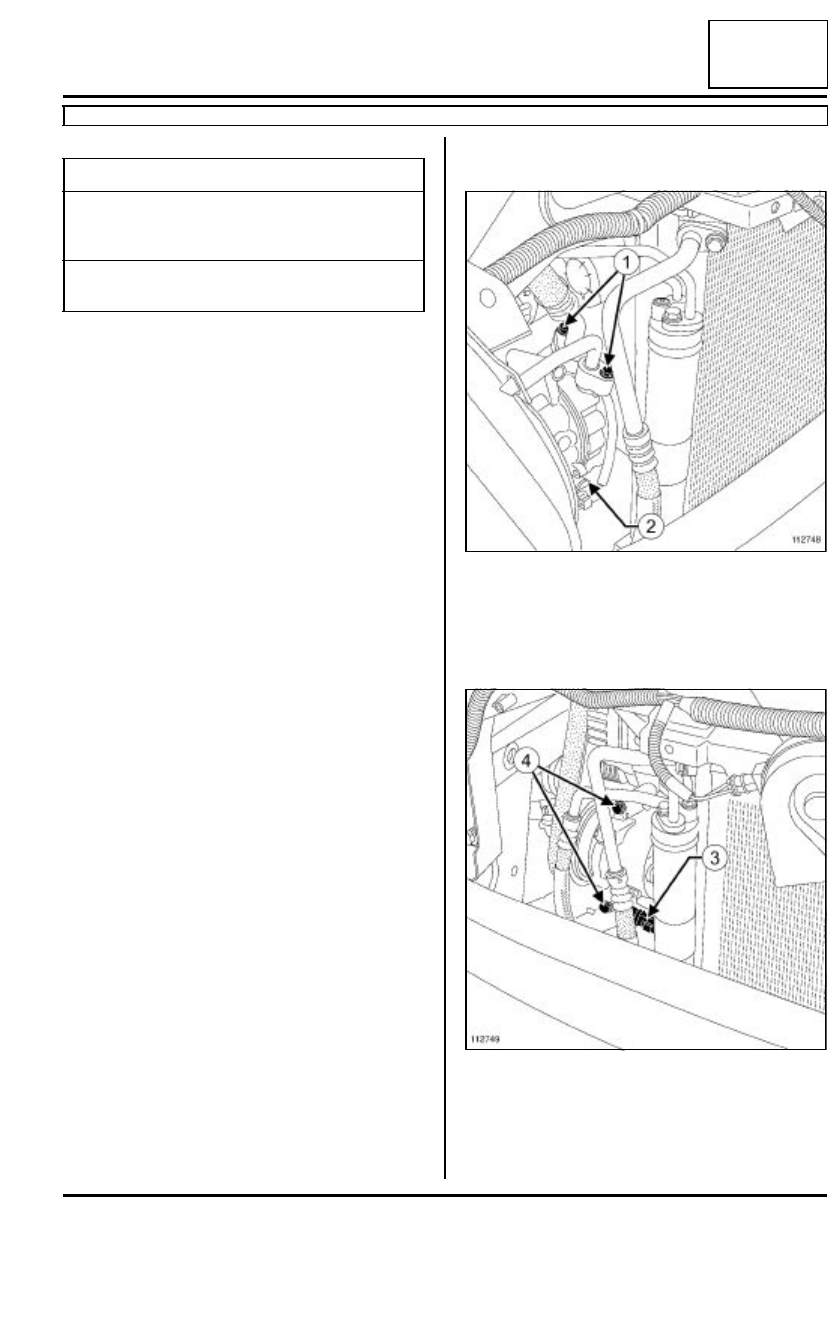

Quitar los tornillos de fijación (1) de los racores de
canalización en el compresor.

Apartar los racores de canalización.

Poner unos tapones en los orificios.

Desconectar el conector (3) del compresor.

Extraer:

- los tornillos de fijación (2) y (4) del compresor,

- el compresor.

Pares de apriete

m

tornillos de fijación de
los racores de canaliza-
ciones

8 N.m

tornillos de fijación del
compresor

25 N.m

112748

112749

62A

-

15

ACONDICIONADOR DE AIRE

Compresor: Extracción - Reposición

K9K

62A

REPOSICIÓN

I - ETAPA DE PREPARACIÓN EN LA REPOSICIÓN

Sustituir las juntas de estanquidad.

Aceitar las juntas con el aceite preconizado para
acondicionador de aire para facilitar el enmangado.

62A

-

16

ACONDICIONADOR DE AIRE

Compresor: Extracción - Reposición

K9K

62A

II - ETAPA DE REPOSICIÓN DE LA PIEZA
ESTUDIADA

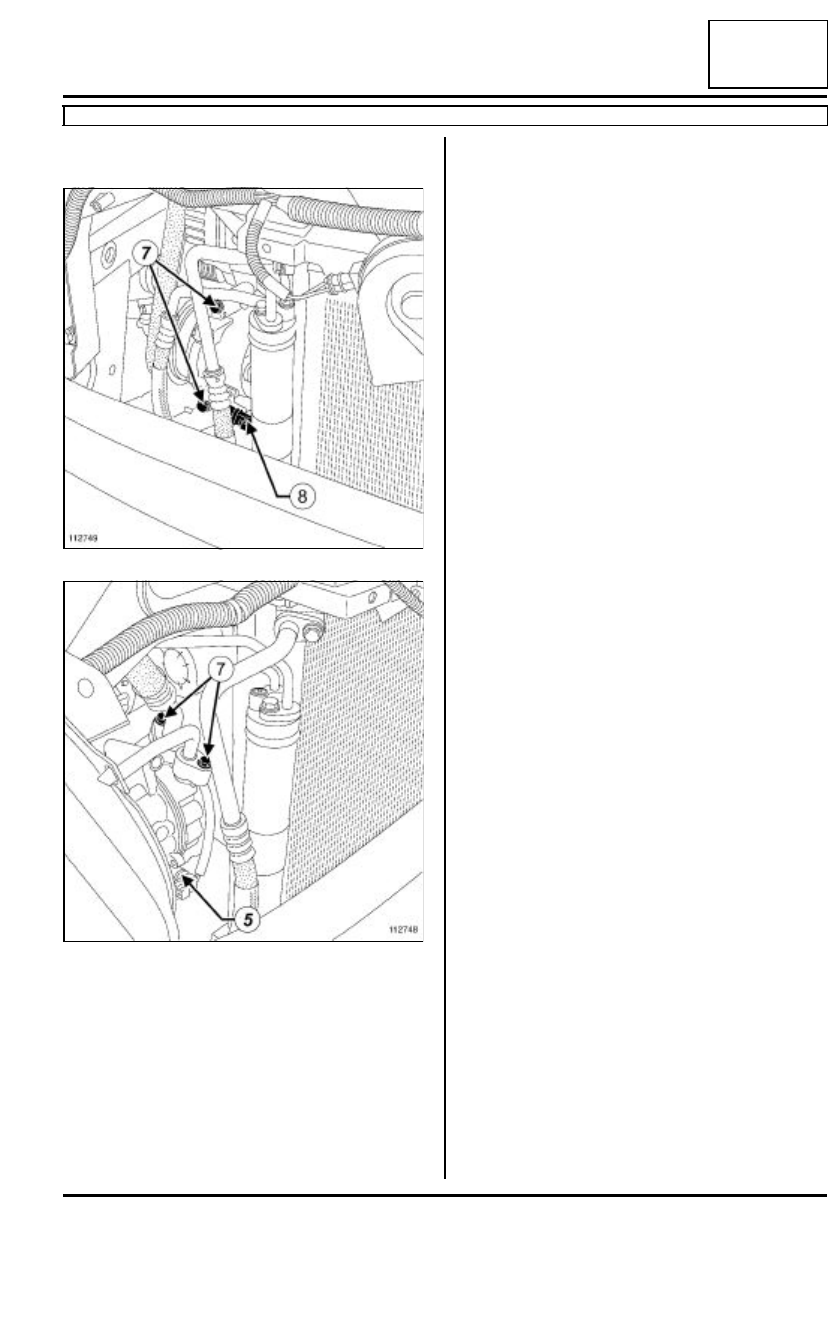

Colocar:

- el compresor,

- los tornillos de fijación (5) del compresor.

Conectar el conector (6) del compresor.

Colocar los racores de canalización en el compre-
sor.

Poner los tornillos de fijación (7) de los racores de
canalización en el compresor.

Apretar a los pares:

- los tornillos de fijación de los racores de canali-

zaciones (8 N.m),

- los tornillos de fijación del compresor (25 N.m).

III - ETAPA FINAL

Colocar:

- el cambiador aire/aire (consultar Cambiador aire-

aire: Extracción - Reposición),

- la correa de accesorios (consultar Correa de acce-

sorios: Extracción - Reposición),

- la rueda delantera derecha (consultar Rueda: Ex-

tracción - Reposición),

- el paragolpes delantero (consultar MR 393 Carro-

cería, 55A, Protecciones exteriores, Paragolpes
delantero: Extracción-reposición).
