62A

-

5

ACONDICIONADOR DE AIRE

Acondicionador de aire: Lista y localización de los elementos

62A

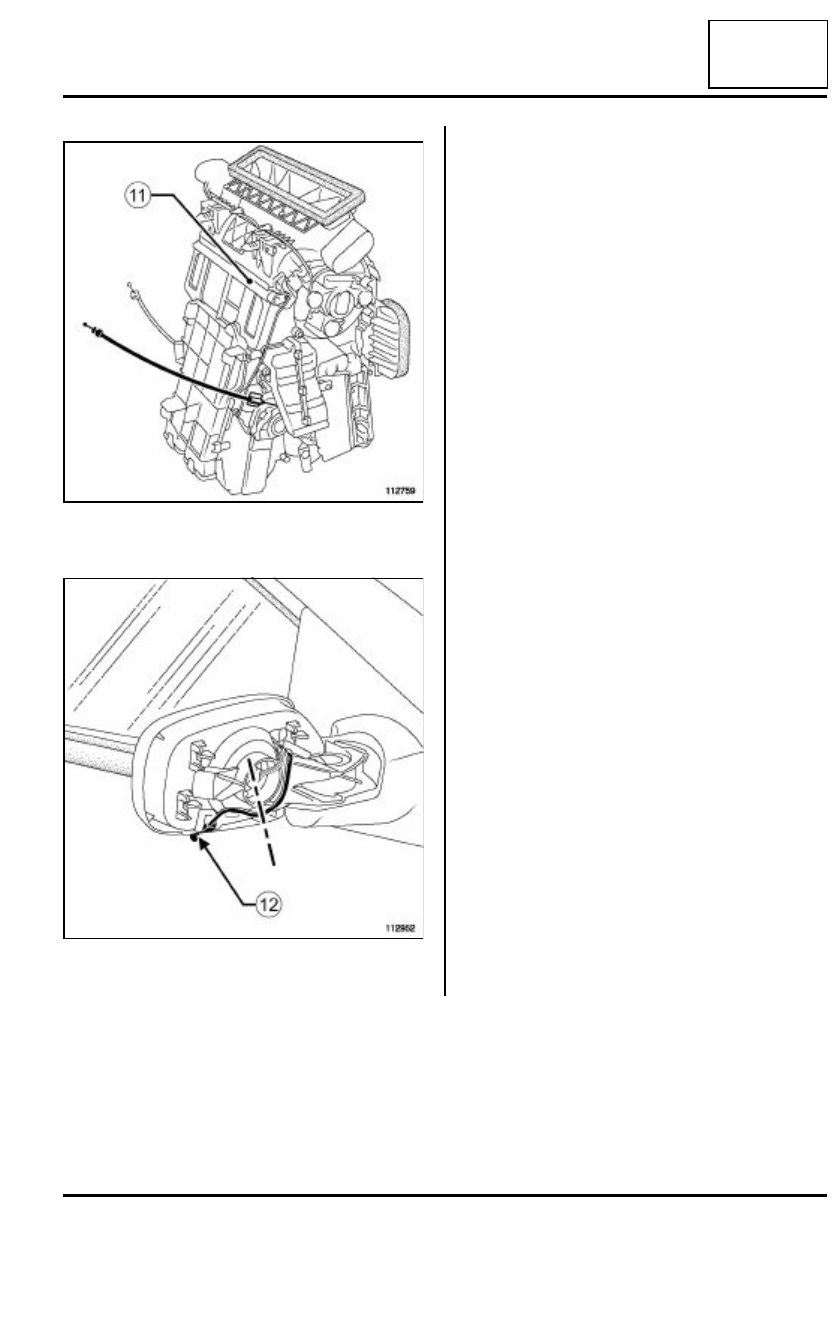

El evaporador se entrega montado en el cajetín repar-
tidor (11) bajo el tablero de a bordo.

La sonda de temperatura exterior (12) está situada en
el retrovisor derecho.

112759

112952

62A

-

6

ACONDICIONADOR DE AIRE

Condensador: Extracción - Reposición

62A

EXTRACCIÓN

ETAPA DE EXTRACCIÓN DE LA PIEZA
ESTUDIADA

el condensador y el radiador son indisociables.

Extraer el conjunto "radiador de refrigeración-con-
densador"(consultar  Radiador de refrigeración:
Extracción - Reposición).

REPOSICIÓN

ETAPA DE REPOSICIÓN DE LA PIEZA ESTUDIADA

Colocar el conjunto "radiador de refrigeración-con-
densador"(consultar  Radiador de refrigeración:
Extracción - Reposición).

62A

-

7

ACONDICIONADOR DE AIRE

Botella deshidratante: Extracción - Reposición

62A

EXTRACCIÓN

I - ETAPA DE PREPARACIÓN EN LA EXTRACCIÓN

Extraer el paragolpes delantero (consultar MR 393
Carrocería, 55A, Protecciones exteriores, Para-
golpes delantero: Extracción-reposición).

Vaciar el circuito de fluido refrigerante mediante el
útil estación de carga.

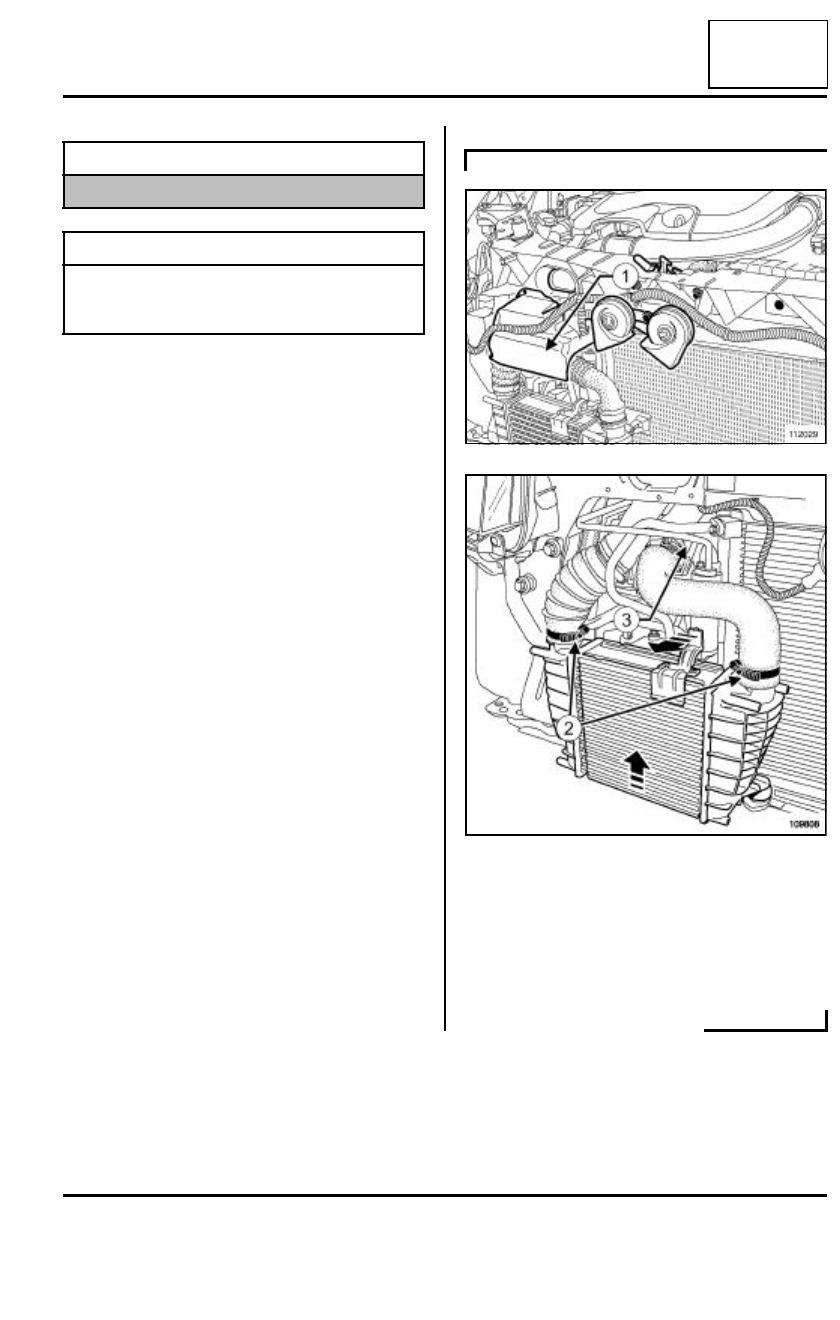

Extraer:

- el deflector (1),

- las abrazaderas (2) del intercambiador aire/aire,

- el tornillo de fijación (3) de los tubos.

Separar los tubos del intercambiador aire/aire.

Material indispensable

estación de carga

Pares de apriete

m

tornillos de fijación de
los racores de canaliza-
ción

8 N.m

K9K

112029

109808

62A

-

8

ACONDICIONADOR DE AIRE

Botella deshidratante: Extracción - Reposición

62A

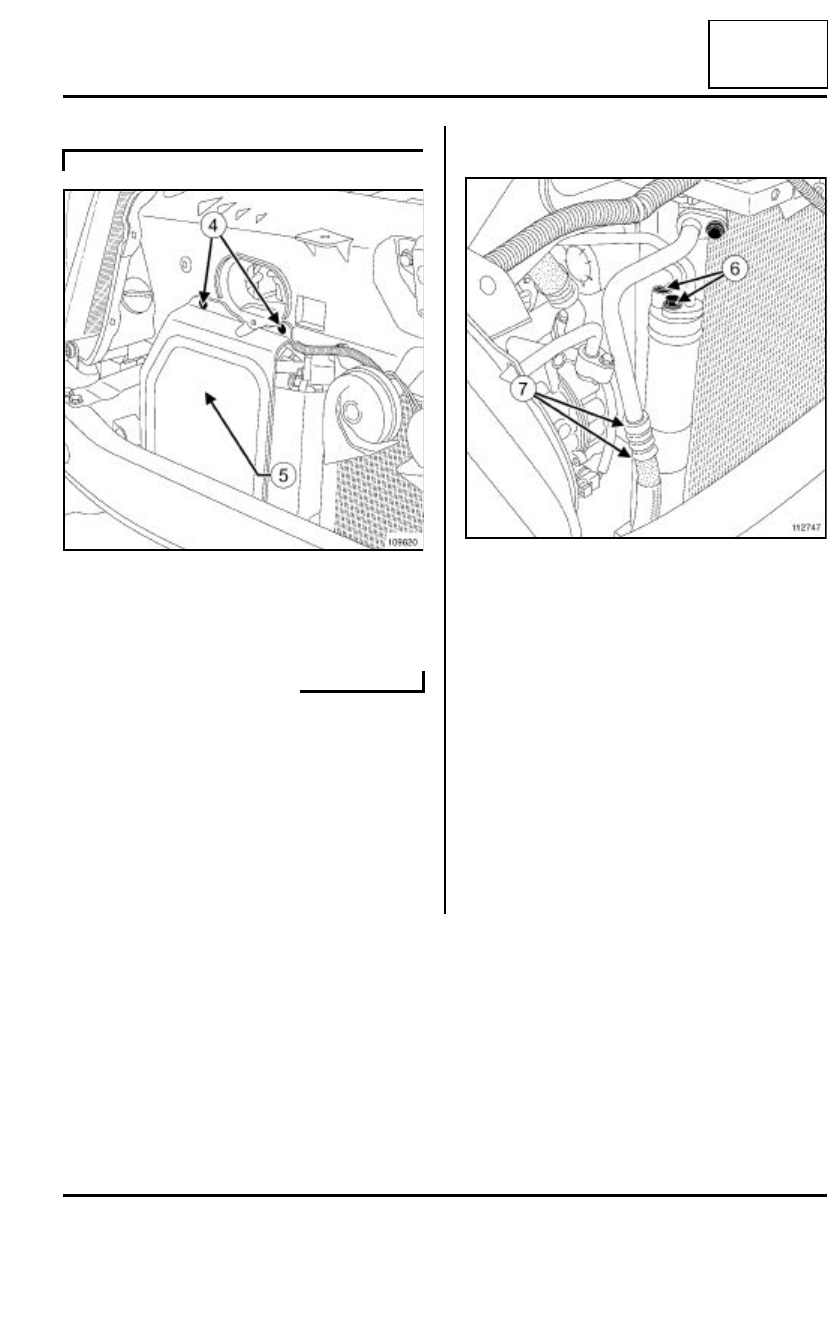

Extraer:

- las fijaciones (4) del deflector de aire,

- el deflector de aire (5).

II - ETAPA DE EXTRACCIÓN DE LA PIEZA
ESTUDIADA

Quitar los tornillos de fijación (6) de los racores de
canalización en la botella deshidratante.

Apartar los racores de canalización.

Poner los tapones en los racores de canalización.

Extraer:

- los tornillos de fijación (7) de la abrazadera de su-

jeción de la botella deshidratante,

- la botella deshidratante.

REPOSICIÓN

I - ETAPA DE PREPARACIÓN EN LA REPOSICIÓN

Sustituir las juntas de estanquidad.

Aceitar las juntas con aceite de acondicionador de
aire preconizado para facilitar el enmangado.

D4F o K4J o K4M

109620

112747
