61A

-

71

CALEFACCIÓN

Conducto de distribución de aire del pie delantero: Extracción - Reposición

DIRECCIÓN A IZQUIERDA

61A

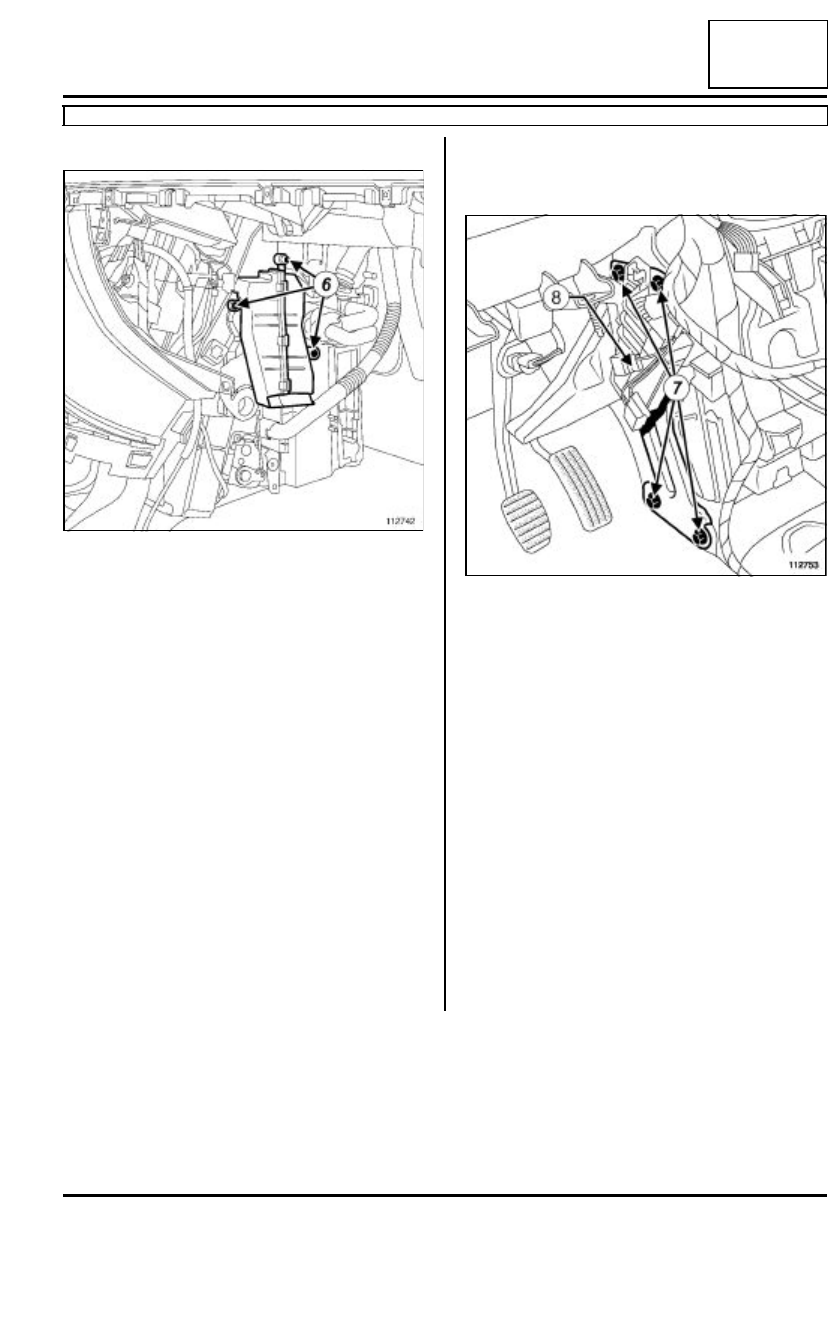

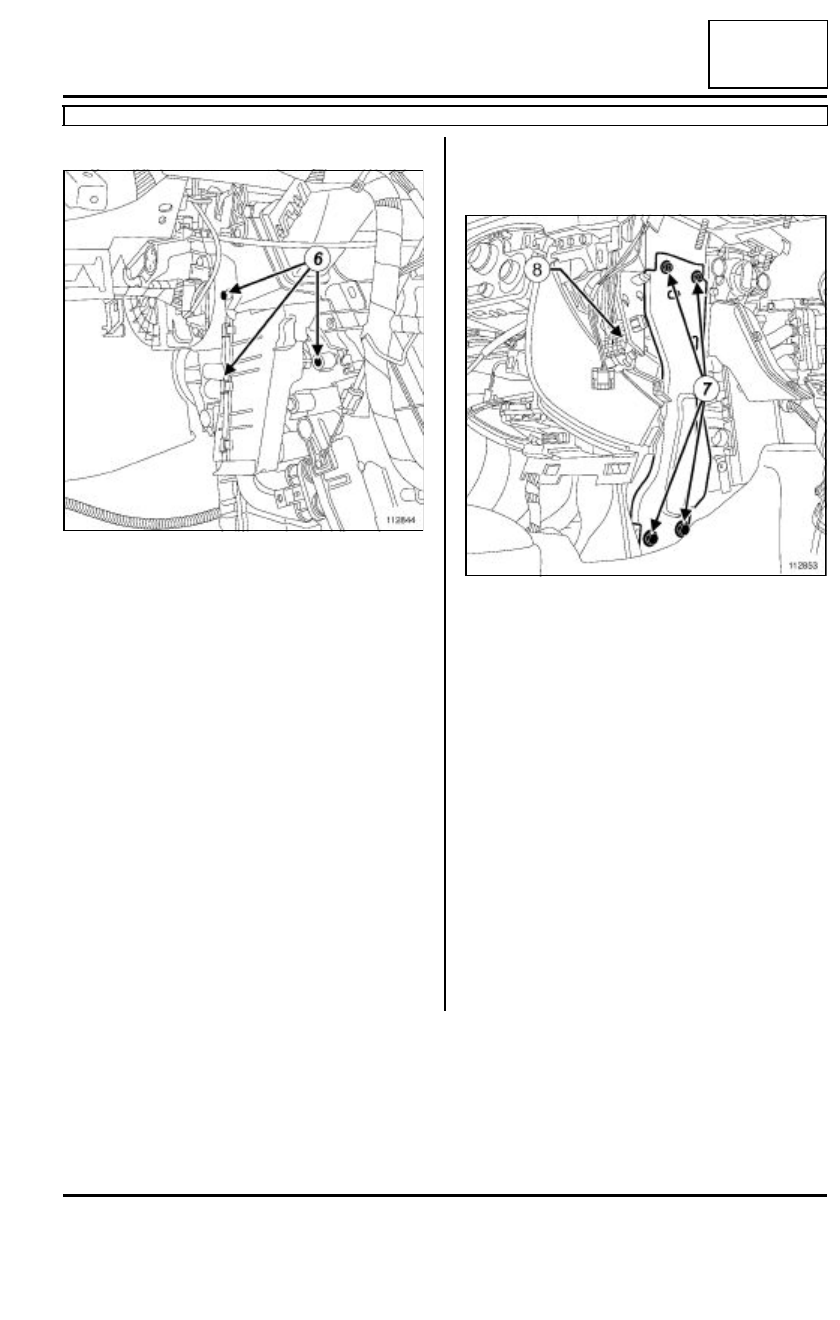

2 - Lado del pasajero

Colocar:

- el conducto de distribución de aire pie delantero

lado del pasajero,

- los tornillos de fijación (6) del conducto de distribu-

ción de aire pie delantero lado del pasajero.

II - ETAPA FINAL

1 - Lado del conductor

Colocar:

- la placa de refuerzo del travesaño del tablero de a

bordo,

- los tornillos de fijación (7) de la placa de refuerzo

del travesaño del tablero de a bordo.

encajar la caja portafusibles (8).

Colocar:

- el cárter inferior del tablero de a bordo lado del con-

ductor (consultar MR 393 Carrocería, 57A, Acce-
sorios interiores, Tablero de a bordo:
Extracción-reposición),

- la consola central (consultar MR 393 Carrocería,

57A, Accesorios interiores, Consola central:
Extracción-reposición).

2 - Lado del pasajero

Colocar el portaobjetos (consultar MR 393 Carroce-
ría, 57A, Accesorios interiores, Portaobjetos: Ex-
tracción-reposición).

112742

112753

61A

-

72

CALEFACCIÓN

Conducto de distribución de aire del pie delantero: Extracción - Reposición

DIRECCIÓN A DERECHA

61A

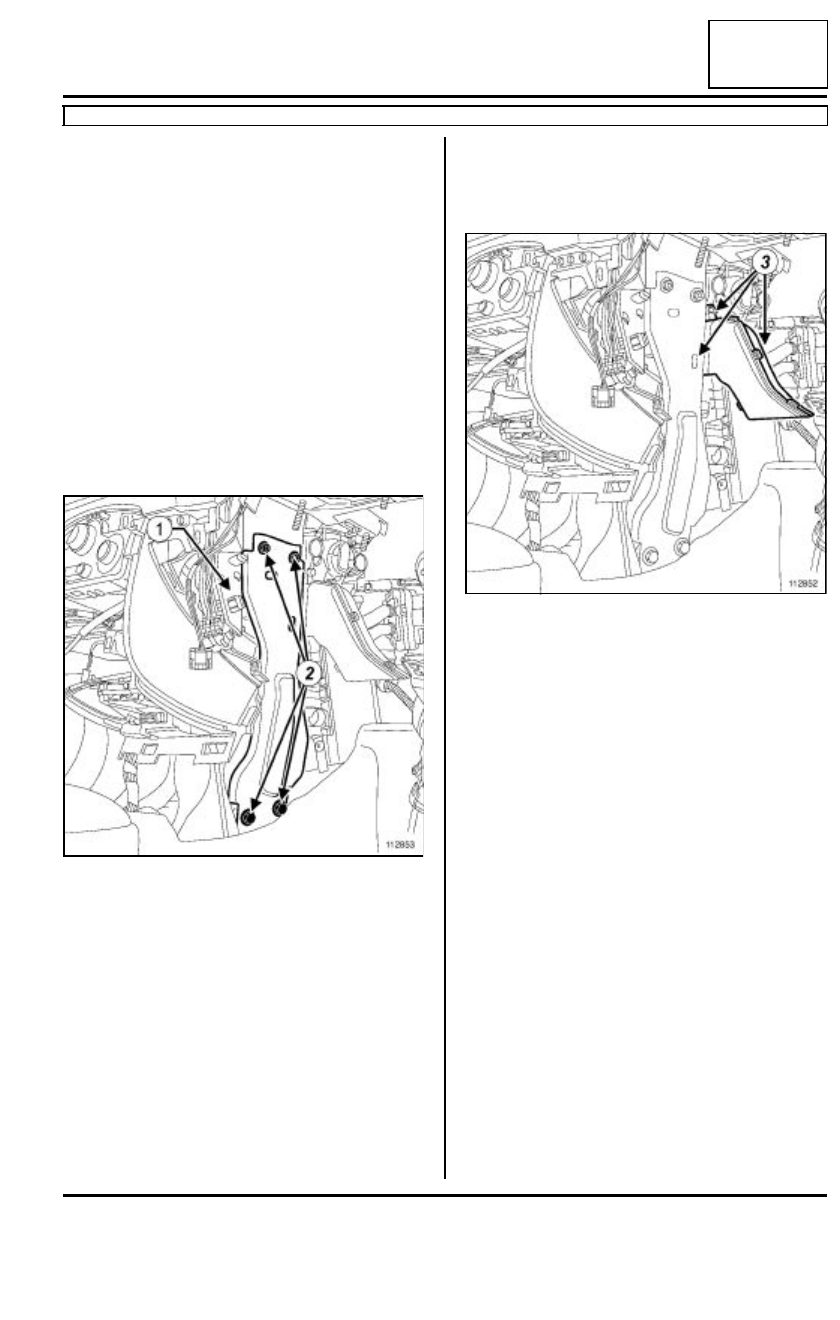

EXTRACCIÓN

I - ETAPA DE PREPARACIÓN EN LA EXTRACCIÓN

1 - Lado del conductor

Extraer:

- el cárter inferior del tablero de a bordo lado del con-

ductor (consultar MR 393 Carrocería, 57A, Acce-
sorios interiores, Tablero de a bordo:
Extracción-reposición),

- la consola central (consultar MR 393 Carrocería,

57A, Accesorios interiores, Consola central:
Extracción-reposición).

Soltar la caja portafusibles (1).

Extraer:

- los tornillos de fijación (2) de la placa de refuerzo

del travesaño del tablero de a bordo,

- la placa de refuerzo del travesaño del tablero de a

bordo.

2 - Lado del pasajero

Extraer el guardaobjetos (consultar MR 393 Carro-
cería, 57A, Accesorios interiores, Portaobjetos:
Extracción-reposición).

II - ETAPA DE EXTRACCIÓN DE LA PIEZA
ESTUDIADA

1 - Lado del conductor

Extraer:

- los tornillos de fijación (3) del conducto de distribu-

ción de aire pie delantero lado del conductor,

- el conducto de distribución de aire pie delantero

lado del conductor.

112853

112852

61A

-

73

CALEFACCIÓN

Conducto de distribución de aire del pie delantero: Extracción - Reposición

DIRECCIÓN A DERECHA

61A

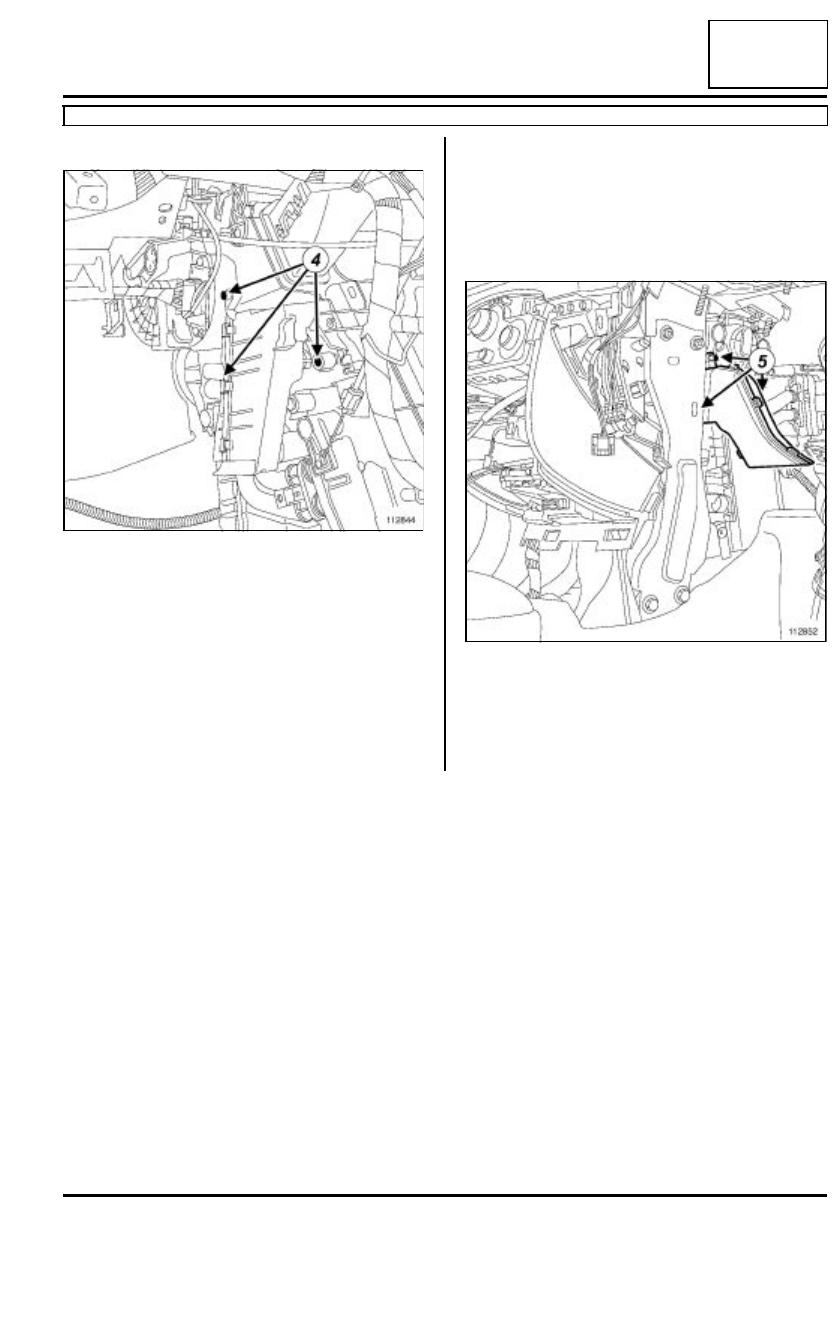

2 - Lado del pasajero

Extraer:

- los tornillos de fijación (4) del conducto de distribu-

ción de aire pie delantero lado del pasajero,

- el conducto de distribución de aire pie delantero

lado del pasajero.

REPOSICIÓN

I - ETAPA DE REPOSICIÓN DE LA PIEZA
ESTUDIADA

1 - Lado del conductor

Colocar:

- el conducto de distribución de aire pie delantero

lado del conductor,

- los tornillos de fijación (5) del conducto de distribu-

ción de aire pie delantero lado del conductor.

112844

112852

61A

-

74

CALEFACCIÓN

Conducto de distribución de aire del pie delantero: Extracción - Reposición

DIRECCIÓN A DERECHA

61A

2 - Lado del pasajero

Colocar:

- el conducto de distribución de aire pie delantero

lado del pasajero,

- los tornillos de fijación (6) del conducto de distribu-

ción de aire pie delantero lado del pasajero.

II - ETAPA FINAL

1 - Lado del conductor

Colocar:

- la placa de refuerzo del travesaño del tablero de a

bordo,

- los tornillos de fijación (7) de la placa de refuerzo

del travesaño del tablero de a bordo.

Soltar la caja portafusibles (8).

Colocar:

- el cárter inferior del tablero de a bordo lado del con-

ductor (consultar MR 393 Carrocería, 57A, Acce-
sorios interiores, Tablero de a bordo:
Extracción-reposición),

- la consola central (consultar MR 393 Carrocería,

57A, Accesorios interiores, Consola central:
Extracción-reposición).

2 - Lado del pasajero

Colocar el portaobjetos (consultar MR 393 Carroce-
ría, 57A, Accesorios interiores, Portaobjetos: Ex-
tracción-reposición).

112844

112853
