61A

-

63

CALEFACCIÓN

Cuadro de mando: Extracción - Reposición

61A

EXTRACCIÓN

I - ETAPA DE PREPARACIÓN A LA EXTRACCIÓN

Extraer:

- el auto-radio "gama alta"(consultar Auto-radio

"gama alta": Extracción - Reposición) (si el vehí-
culo está equipado),

- el auto-radio "gama baja"(consultar Auto-radio

"gama baja": Extracción - Reposición)(si el vehí-
culo está equipado).

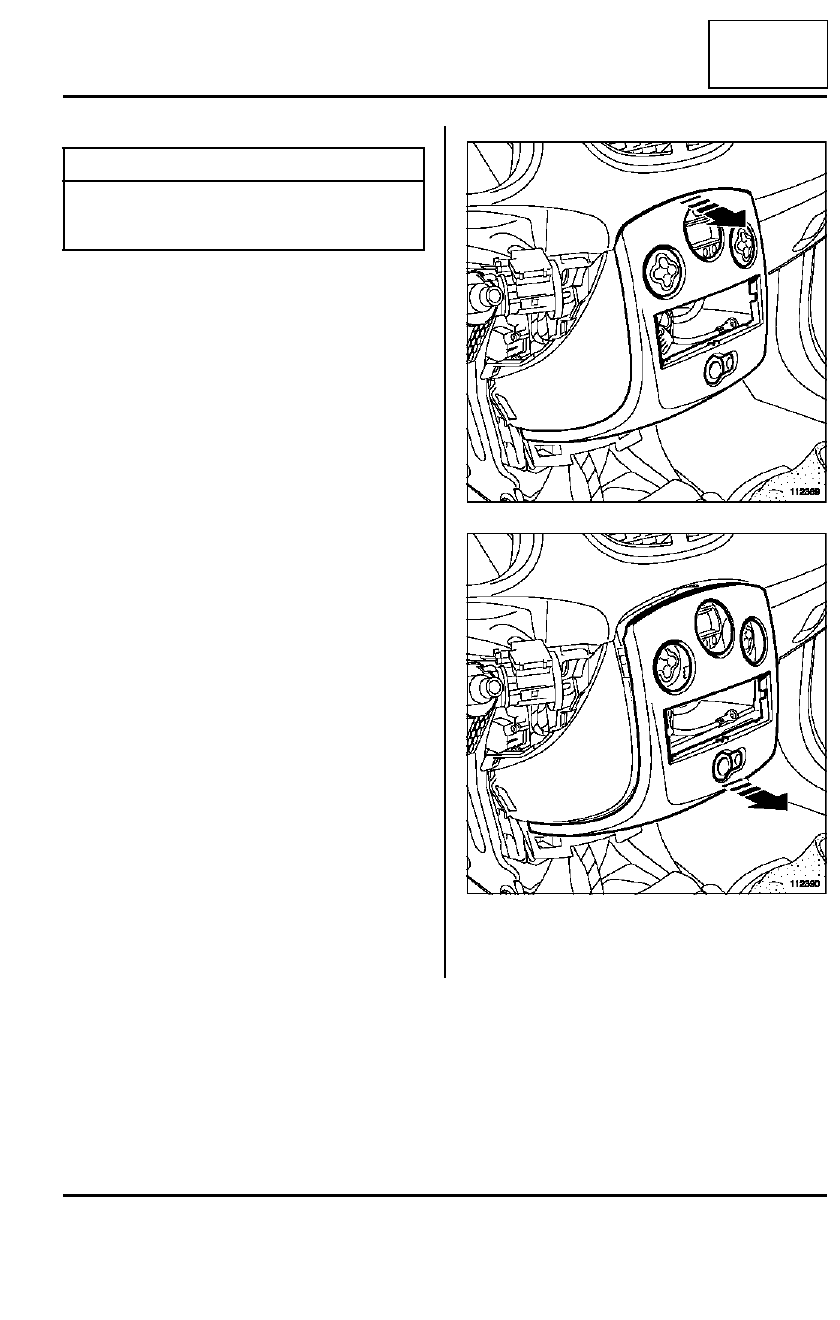

Soltar el guarnecido central comenzando por la par-
te superior.

Desconectar los conectores.

Pares de apriete

m

tornillos de fijación del
cuadro de mando de cli-
matización

2 N.m

112389

112390

61A

-

64

CALEFACCIÓN

Cuadro de mando: Extracción - Reposición

61A

II - ETAPA DE EXTRACCIÓN DE LA PIEZA
ESTUDIADA

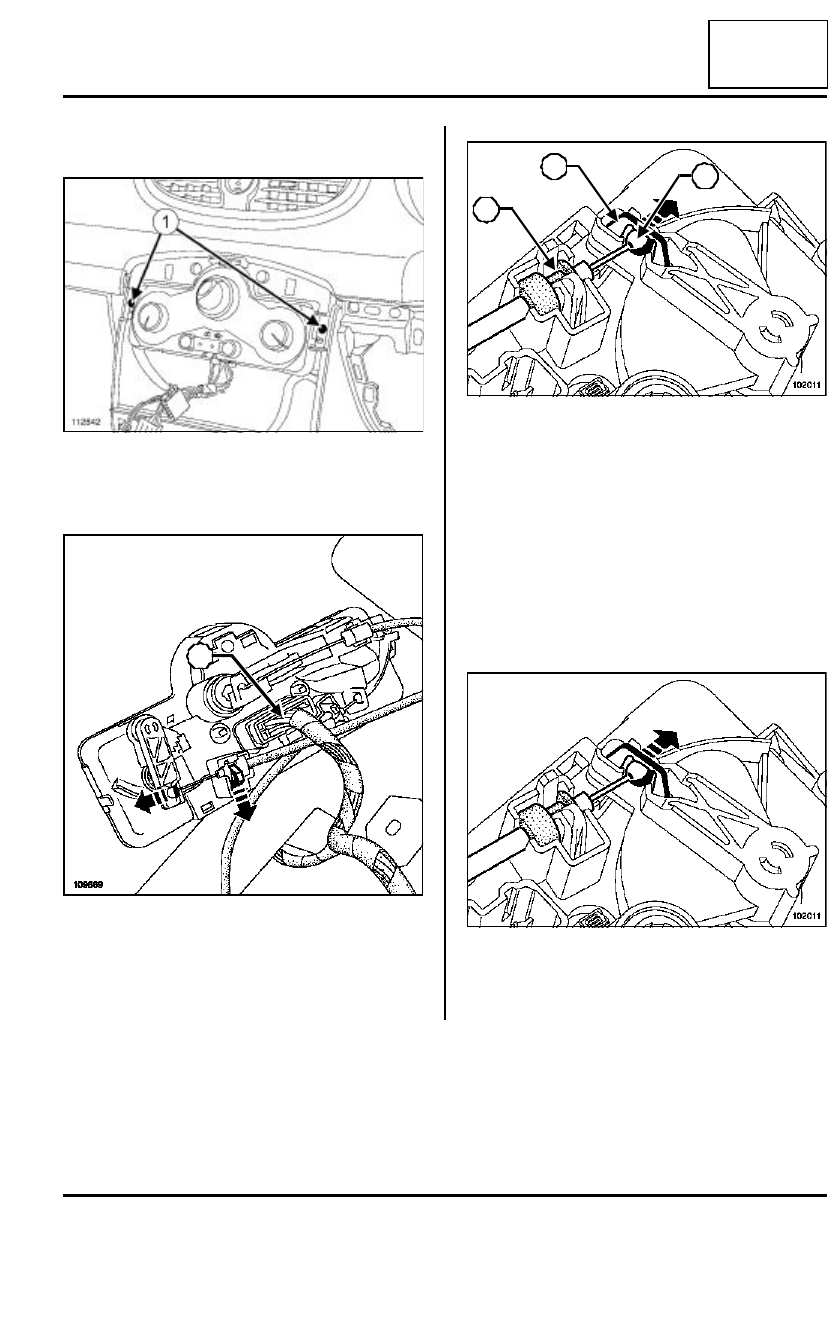

Quitar los tornillos de fijación (1) del cuadro de man-
do de climatización.

Apartar el cuadro de mando de climatización.

Desconectar el conector (2) del cuadro de mando de
climatización.

Extraer los cables de mando del cuadro de mando.

Desencajar en (3).

Separar la patilla (4).

Extraer la rótula (5).

Extraer el cuadro de mando de climatización.

REPOSICIÓN

I - ETAPA DE REPOSICIÓN DE LA PIEZA
ESTUDIADA

Colocar los cables de mando del cuadro de mando.

Introducir la rótula en (6).

Encajar el freno de funda en (7).

112842

109869

2

102011

102011

3

4

5

61A

-

65

CALEFACCIÓN

Cuadro de mando: Extracción - Reposición

61A

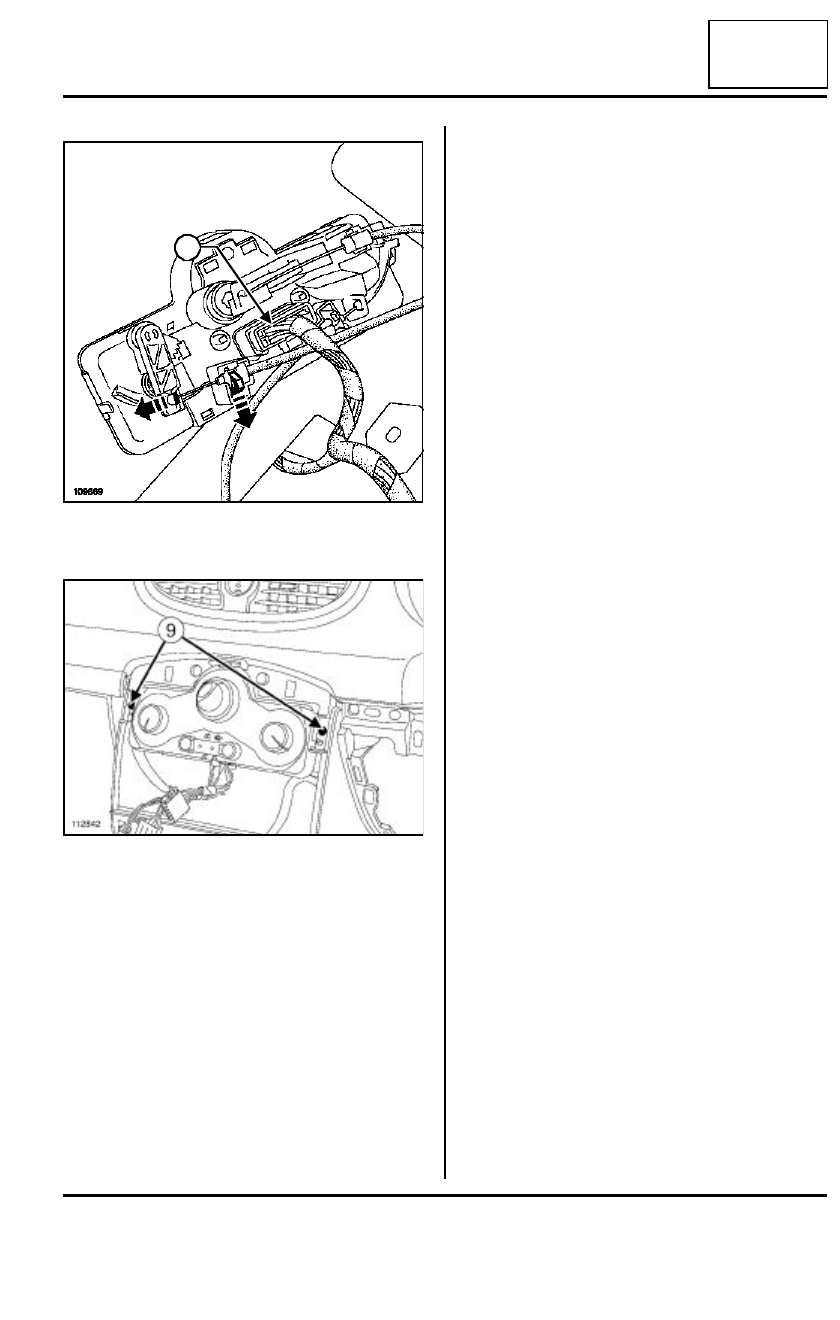

Conectar el conector (8) del cuadro de mando de cli-
matización.

Poner los tornillos de fijación (9) del cuadro de man-
do de climatización.

Apretar al par los tornillos de fijación del cuadro
de mando de climatización (2 N.m).

Colocar el cuadro de mando de climatización.

II - ETAPA FINAL

Encajar el guarnecido central comenzando por la
parte inferior.

Conectar los conectores.

Colocar:

- el auto-radio "gama alta"(consultar Auto-radio

"gama alta": Extracción - Reposición) (si el vehí-
culo está equipado),

- el auto-radio "gama baja"(consultar Auto-radio

"gama baja": Extracción - Reposición)(si el vehí-
culo está equipado).

109869

112842

8

61A

-

66

CALEFACCIÓN

Conducto de distribución de aire lateral delantero: Extracción - Reposición

61A

EXTRACCIÓN

I - ETAPA DE PREPARACIÓN A LA EXTRACCIÓN

Extraer:

- el volante (consultar Volante de dirección: Ex-

tracción - Reposición),

- el airbag frontal (consultar Airbag frontal del con-

ductor: Extracción - Reposición),

- el conjunto bajo el volante (consultar Conjunto de

mandos bajo el volante: Extracción - Reposi-
ción),

- el captador de insolación (consultar 62B, Climatiza-

ción regulada, Detector de insolación: Extracción -
Reposición,  página 62B-20),

- los tweeters (consultar Tweeter: Extracción - Re-

posición),

- el auto-radio "gama baja"(consultar Auto-radio

"gama baja": Extracción - Reposición) (si el ve-
hículo está equipado),

- el auto-radio "gama alta"(consultar Auto-radio

"gama alta": Extracción - Reposición) (si el vehí-
culo está equipado),

- la consola central (consultar MR 393 Carrocería,

57A, Accesorios interiores, Consola central:
Extracción-reposición),

- el cuadro de mando de climatización (consultar

61A, Calefacción, Cuadro de mando: Extracción -
Reposición,  página 61A-63),

- el tablero de a bordo (consultar MR 393 Carroce-

ría, 57A, Accesorios interiores, Tablero de a
bordo: Extracción-reposición).

II - ETAPA DE EXTRACCIÓN DE LA PIEZA
ESTUDIADA

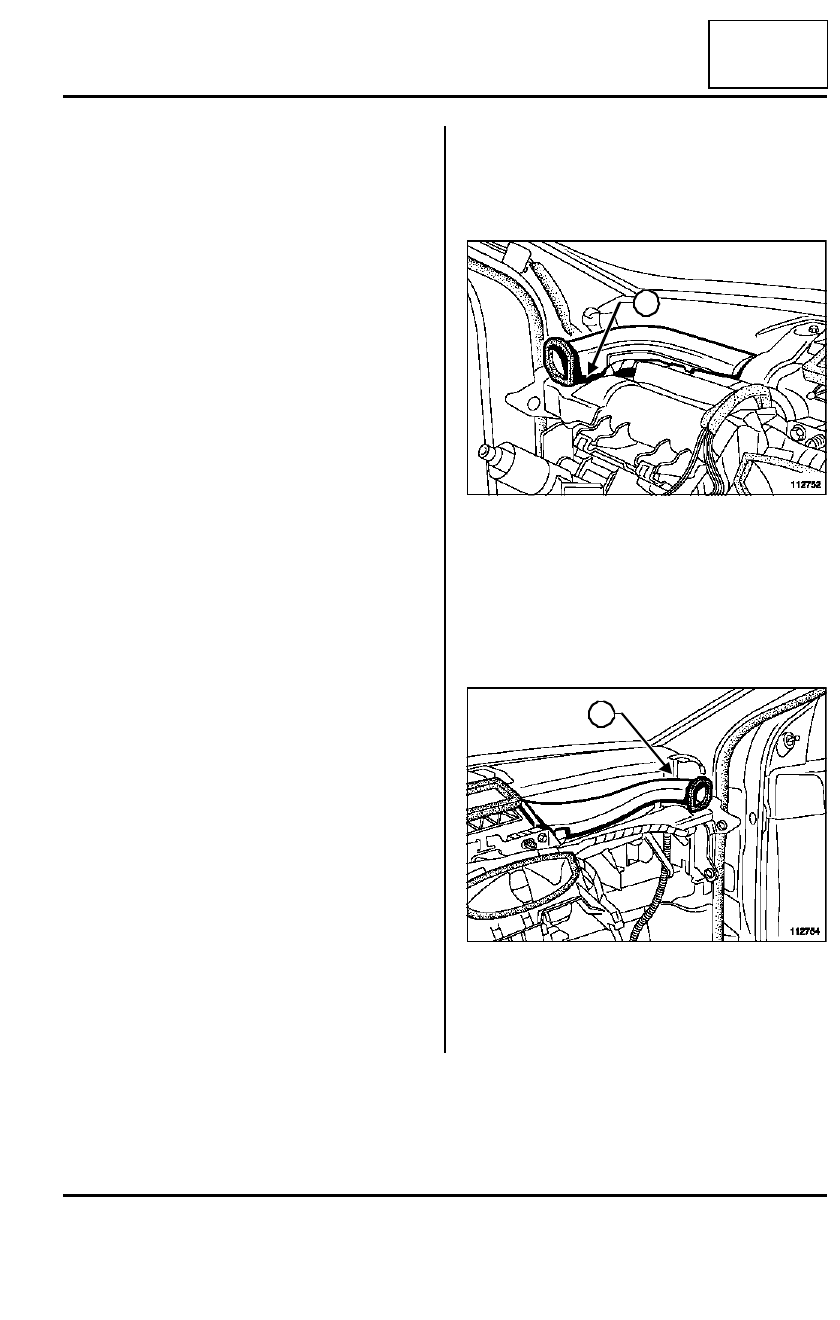

1 - Conducto de distribución de aire lateral
delantero izquierdo

Extraer:

- la grapa de fijación (1),

- el conducto de distribución de aire lateral delantero

izquierdo.

2 - Conducto de distribución de aire lateral parte
delantera derecha

Extraer:

- la grapa de fijación (2),

- el conducto de distribución de aire lateral parte de-

lantera derecha.

112752

112754

1

2
