61A

-

67

CALEFACCIÓN

Conducto de distribución de aire lateral delantero: Extracción - Reposición

61A

REPOSICIÓN

I - ETAPA DE REPOSICIÓN DE LA PIEZA
ESTUDIADA

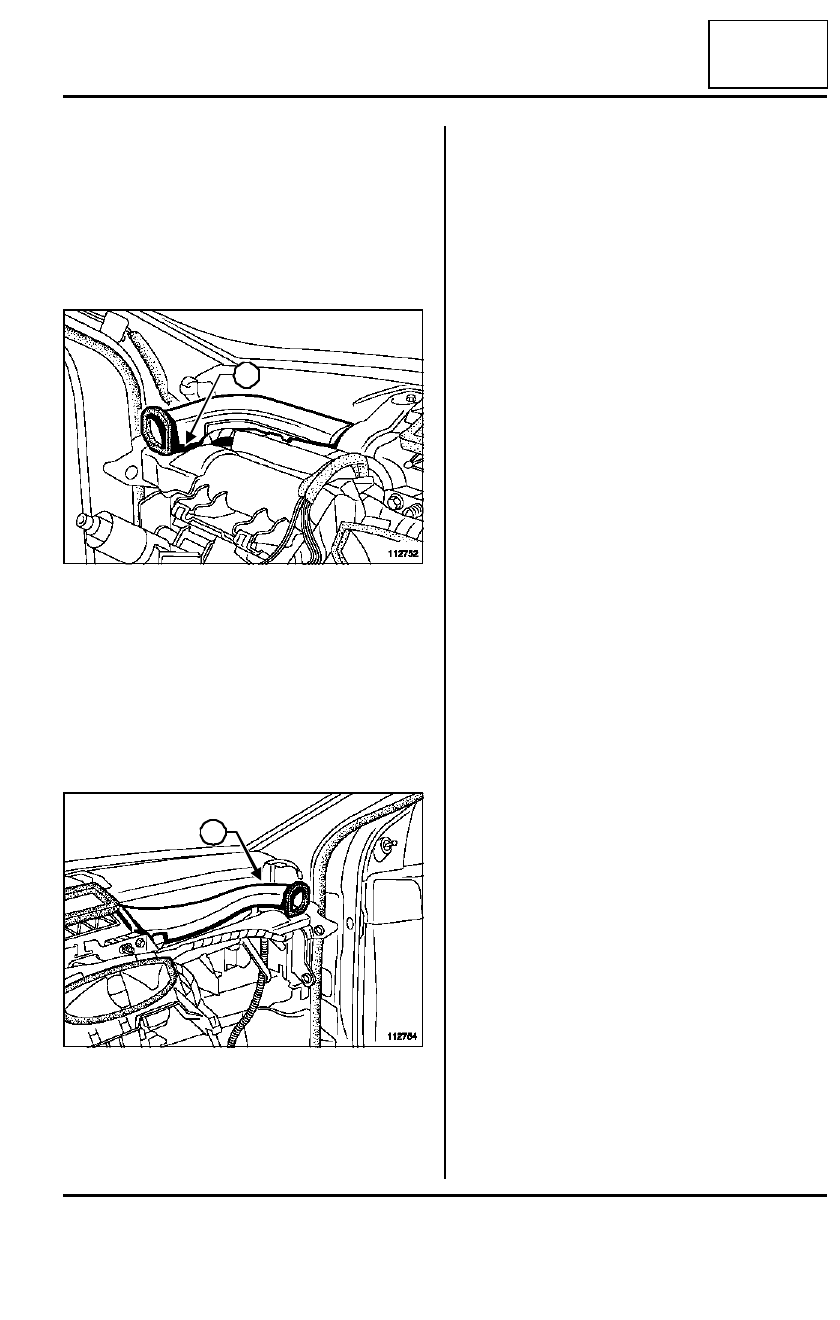

1 - Conducto de distribución de aire lateral
delantero izquierdo

Colocar:

- el conducto de distribución de aire lateral delantero

izquierdo,

- la grapa de fijación (3).

2 - Conducto de distribución de aire lateral parte
delantera derecha

Colocar:

- el conducto de distribución de aire lateral parte de-

lantera derecha,

- la grapa de fijación (4).

II - ETAPA FINAL

Colocar:

- el tablero de a bordo (consultar MR 393 Carroce-

ría, 57A, Accesorios interiores, Tablero de a
bordo: Extracción-reposición).

- el cuadro de mando de climatización (consultar

61A, Calefacción, Cuadro de mando: Extracción -
Reposición,  página 61A-63),

- la consola central (consultar MR393, 57A, Acceso-

rios interiores),

- el auto-radio "gama alta"(consultar Auto-radio

"gama alta": Extracción - Reposición) (si el vehí-
culo está equipado),

- el auto-radio "gama baja"(consultar Auto-radio

"gama baja": Extracción - Reposición) (si el ve-
hículo está equipado),

- los tweeters (consultar Tweeter: Extracción - Re-

posición),

- el captador de insolación (consultar 62B, Climatiza-

ción regulada, Detector de insolación: Extracción -
Reposición,  página 62B-20),

- el conjunto bajo el volante (consultar Conjunto de

mandos bajo el volante: Extracción - Reposi-
ción),

- el volante (consultar Volante de dirección: Ex-

tracción - Reposición),

- el airbag frontal (consultar Airbag frontal del con-

ductor: Extracción - Reposición),

112752

112754

3

4

61A

-

68

CALEFACCIÓN

Conducto de distribución de aire central delantero: Extracción - Reposición

61A

EXTRACCIÓN

I - ETAPA DE PREPARACIÓN EN LA EXTRACCIÓN

Extraer el tablero de a bordo (consultar MR 393 Car-
rocería, 57A, Accesorios interiores, Tablero de a
bordo: Extracción-reposición).

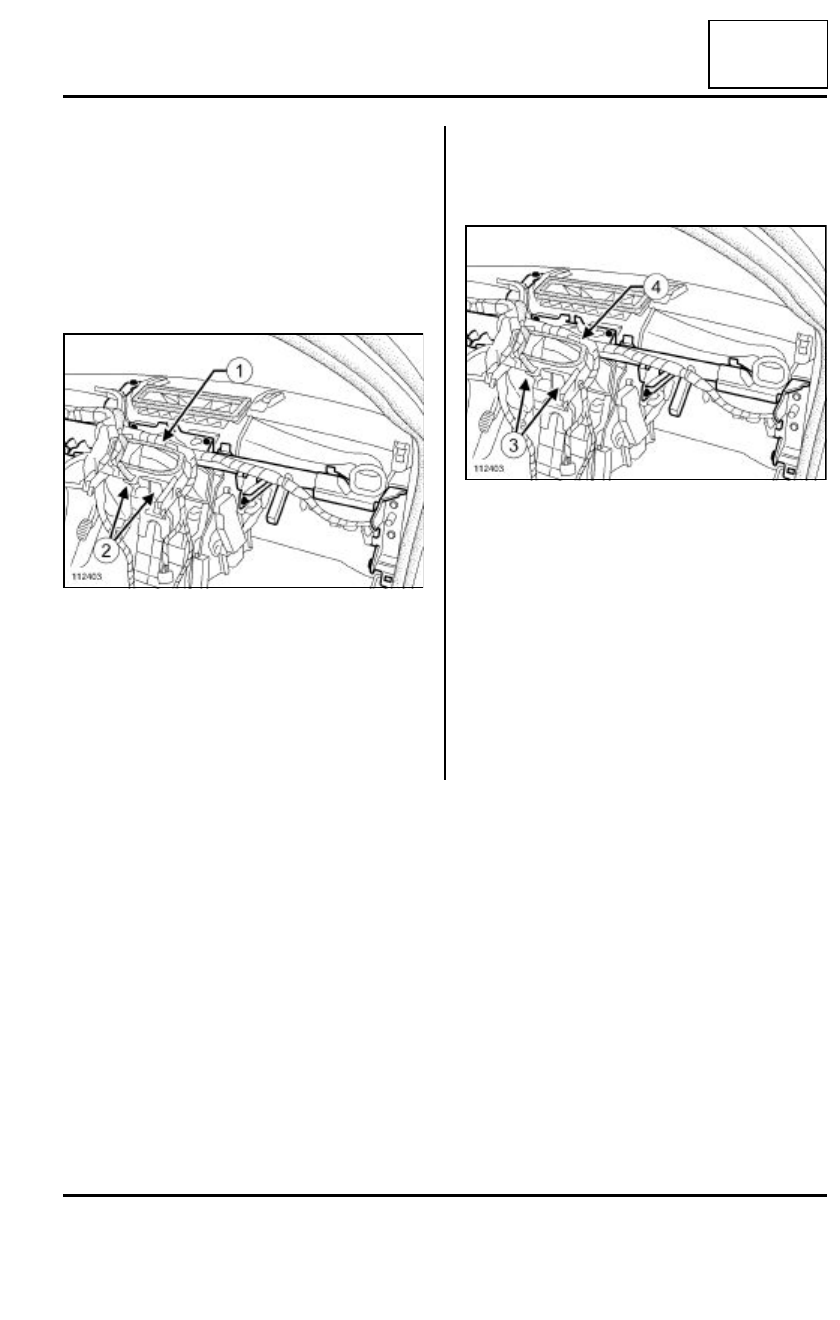

II - ETAPA DE EXTRACCIÓN DE LA PIEZA
ESTUDIADA

Apartar el cableado (1) del conducto de distribución
de aire central delantero.

Extraer:

- los tornillos de fijación (2) del conducto de distribu-

ción de aire central delantero,

- el conducto de distribución de aire central delan-

tero.

REPOSICIÓN

I - ETAPA DE REPOSICIÓN DE LA PIEZA
ESTUDIADA

Colocar:

- el conducto de distribución de aire central delan-

tero,

- los tornillos de fijación (3) del conducto de distribu-

ción de aire central delantero.

Posicionar le cableado (4) del conducto de distribu-
ción de aire central delantero.

II - ETAPA DE PREPARACIÓN EN LA EXTRACCIÓN

Colocar el tablero de a bordo (consultar MR 393
Carrocería, 57A, Accesorios interiores, Tablero
de a bordo: Extracción-reposición).

112403

112403

61A

-

69

CALEFACCIÓN

Conducto de distribución de aire del pie delantero: Extracción - Reposición

DIRECCIÓN A IZQUIERDA

61A

EXTRACCIÓN

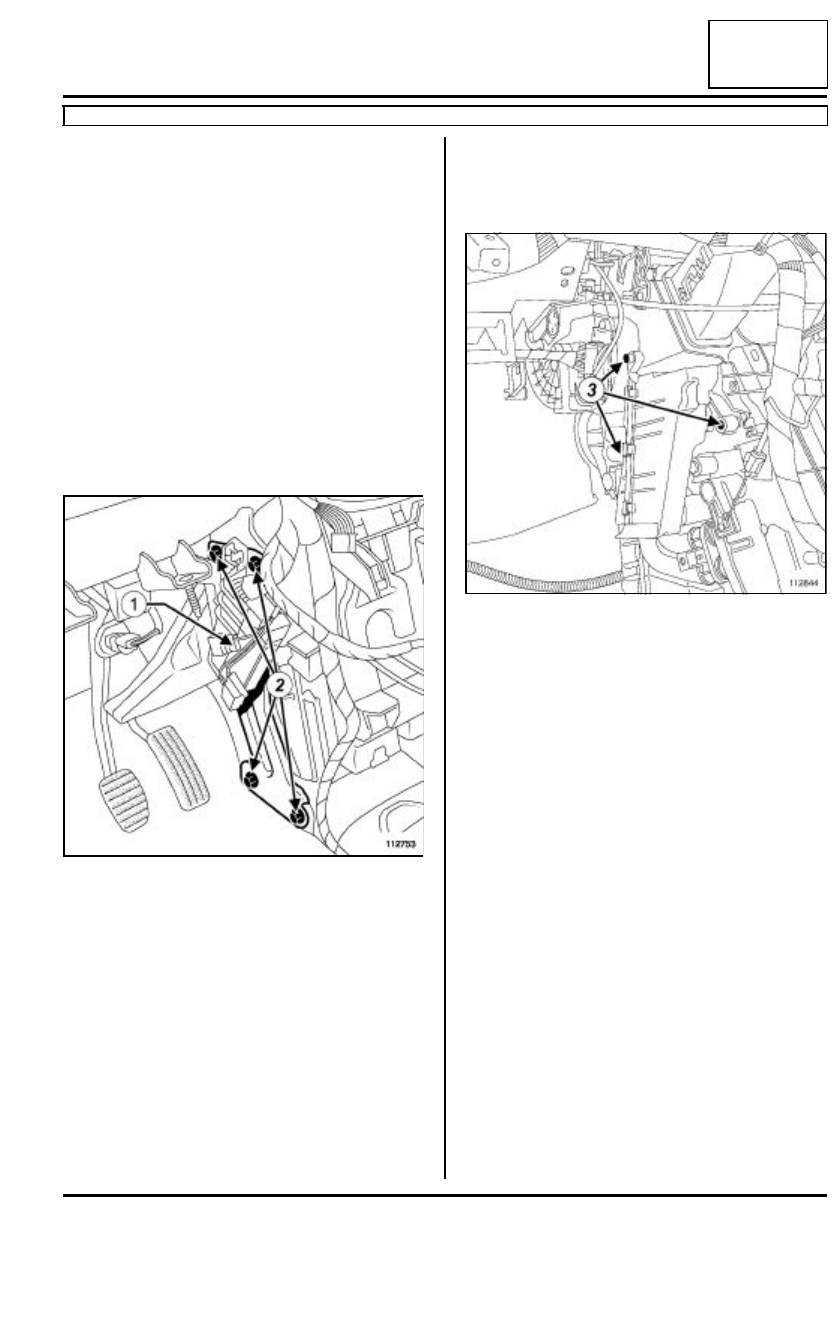

I - ETAPA DE PREPARACIÓN EN LA EXTRACCIÓN

1 - Lado del conductor

Extraer:

- el cárter inferior del tablero de a bordo lado del con-

ductor (consultar MR 393 Carrocería, 57A, Acce-
sorios interiores, Tablero de a bordo:
Extracción-reposición),

- la consola central (consultar MR 393 Carrocería,

57A, Accesorios interiores, Consola central:
Extracción-reposición).

Soltar la caja portafusibles (1).

Extraer:

- los tornillos de fijación (2) de la placa de refuerzo

del travesaño del tablero de a bordo,

- la placa de refuerzo del travesaño del tablero de a

bordo.

2 - Lado del pasajero

Extraer el guardaobjetos (consultar MR 393 Carro-
cería, 57A, Accesorios interiores, Portaobjetos:
Extracción-reposición).

II - ETAPA DE EXTRACCIÓN DE LA PIEZA
ESTUDIADA

1 - Lado del conductor

Extraer:

- los tornillos de fijación (3) del conducto de distribu-

ción de aire pie delantero lado del conductor,

- el conducto de distribución de aire pie delantero

lado del conductor.

112753

112844

61A

-

70

CALEFACCIÓN

Conducto de distribución de aire del pie delantero: Extracción - Reposición

DIRECCIÓN A IZQUIERDA

61A

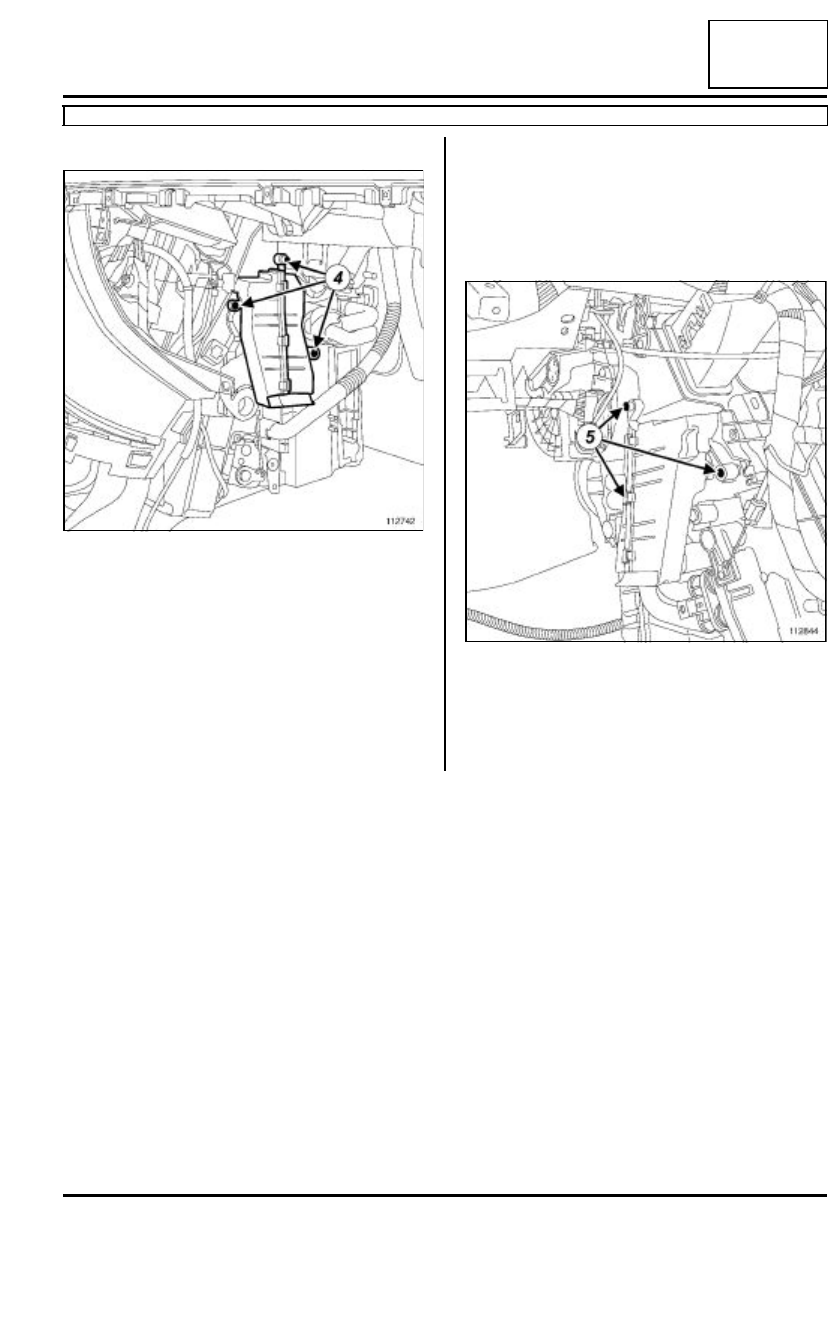

2 - Lado del pasajero

Extraer:

- los tornillos de fijación (4) del conducto de distribu-

ción de aire pie delantero lado del pasajero,

- el conducto de distribución de aire pie delantero

lado del pasajero.

REPOSICIÓN

I - ETAPA DE REPOSICIÓN DE LA PIEZA
ESTUDIADA

1 - Lado del conductor

Colocar:

- el conducto de distribución de aire pie delantero

lado del conductor,

- los tornillos de fijación (5) del conducto de distribu-

ción de aire pie delantero lado del conductor.

112742

112844
