61A

-

59

CALEFACCIÓN

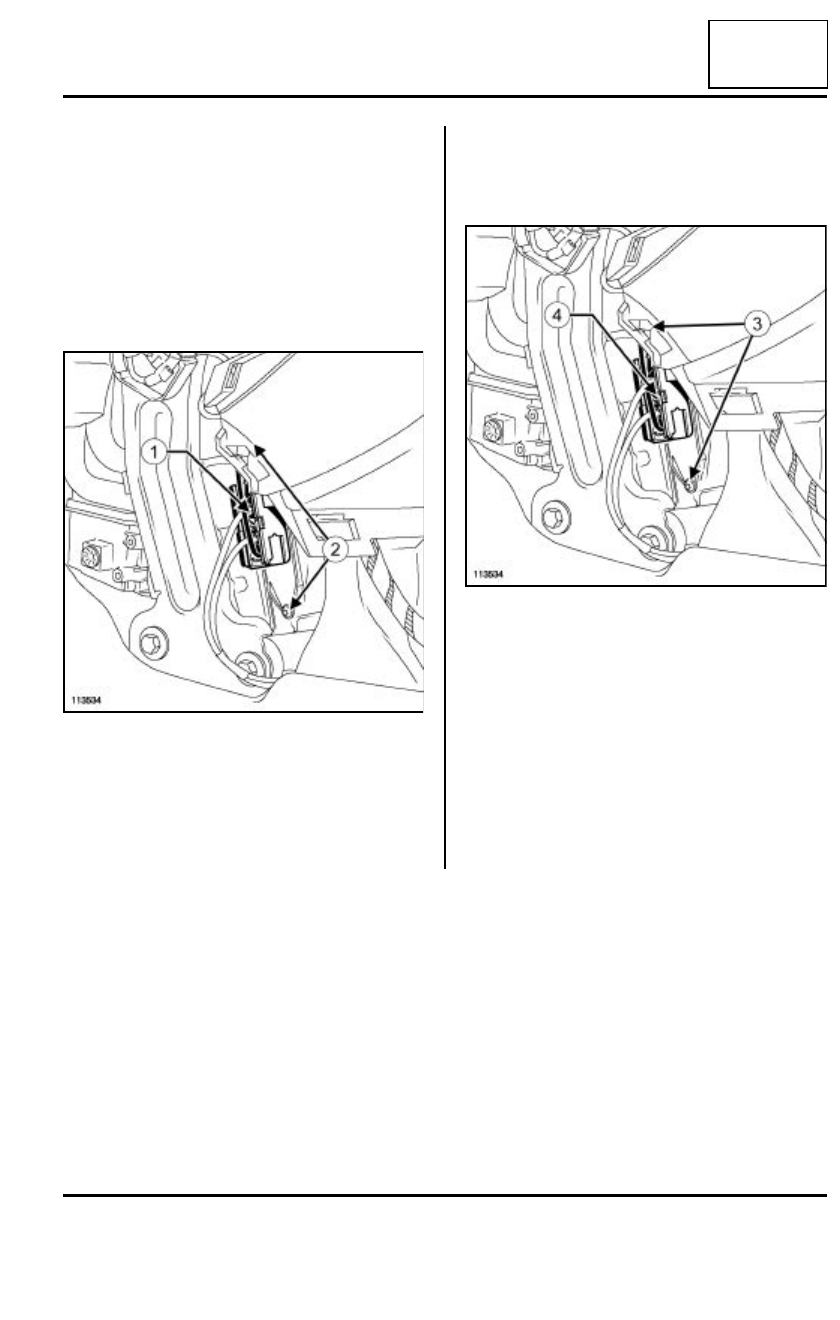

Resistencias de calentamiento: Extracción - Reposición

61A

EXTRACCIÓN

I - ETAPA DE PREPARACIÓN PARA LA
EXTRACCIÓN

Extraer la consola central (consultar MR 393 Carro-
cería, 57A, Accesorios interiores, Consola cen-
tral: Extracción - reposición).

II - ETAPA DE EXTRACCIÓN DE LA PIEZA
ESTUDIADA

Desconectar el conector (1) de las resistencias de
calentamiento.

Extraer:

- los tornillos de fijación (2) de las resistencias de ca-

lentamiento,

- las resistencias de calentamiento.

REPOSICIÓN

I - ETAPA DE REPOSICIÓN DE LA PIEZA
ESTUDIADA

Colocar:

- las resistencias de calentamiento,

- los tornillos de fijación (3) de las resistencias de ca-

lentamiento.

Conectar el conector (4) de las resistencias de ca-
lentamiento.

II - ETAPA FINAL

colocar la consola central (consultar MR 393 Carro-
cería, 57A, Accesorios interiores, Consola cen-
tral: Extracción - reposición).

113534

113534

61A

-

60

CALEFACCIÓN

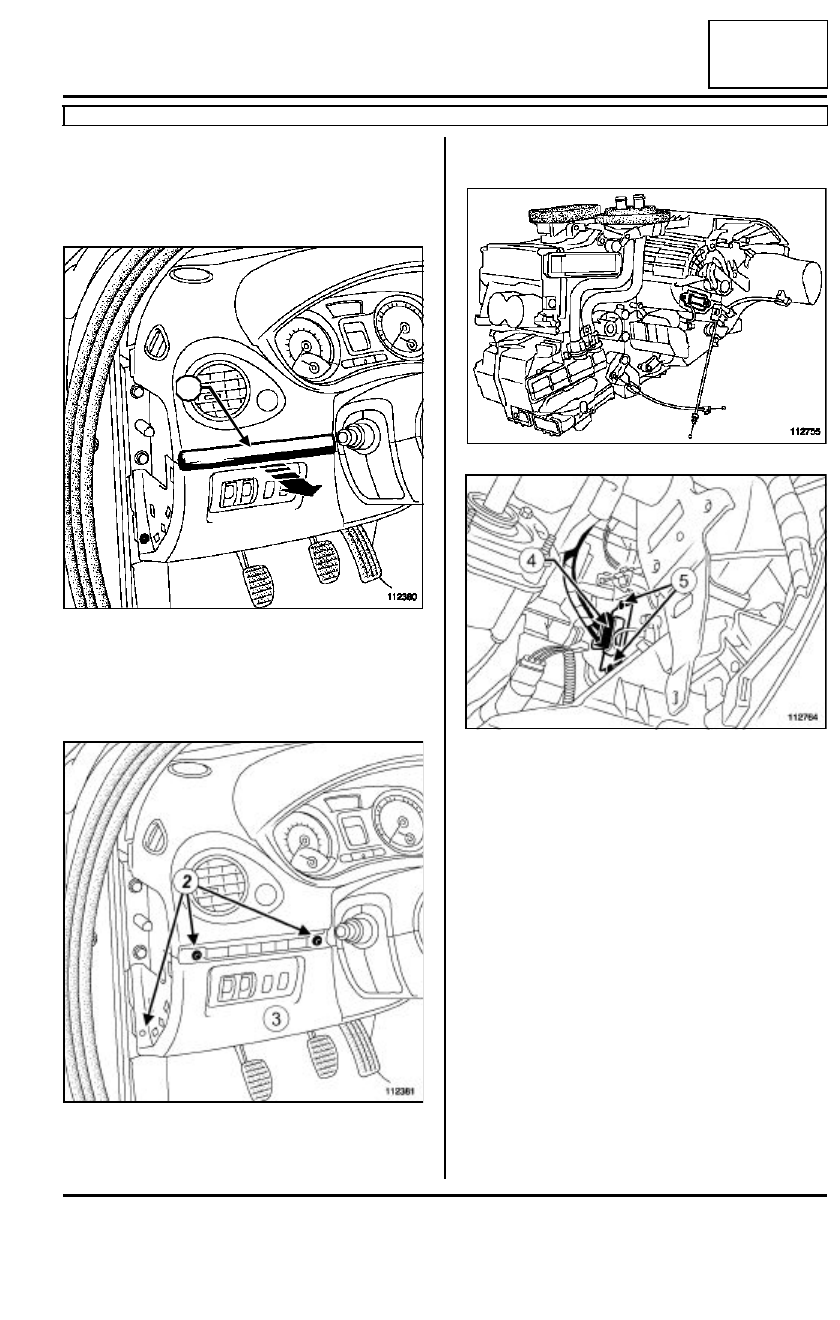

Cajetín de mando del grupo motoventilador del habitáculo: Extracción - Reposición

DIRECCIÓN A IZQUIERDA, y ACONDICIONADOR DE AIRE o CALEFACCIÓN NORMAL

61A

EXTRACCIÓN

I - ETAPA DE PREPARACIÓN PARA LA
EXTRACCIÓN

Soltar:

- la pestaña lateral,

- el embellecedor (1).

Quitar los tornillos de fijación (2).

Extraer el cárter inferior (3).

II - ETAPA DE EXTRACCIÓN DE LA PIEZA
ESTUDIADA

Desconectar el conector (4) del GMV.

Extraer:

- los tornillos de fijación (5),

- el cajetín de mando del GMV.

Proceder a la sustitución del módulo de mando del
GMV del habitáculo (consultar NT6015A, Repara-
ción del cableado eléctrico).

112380

112381

1

112755

112764

61A

-

61

CALEFACCIÓN

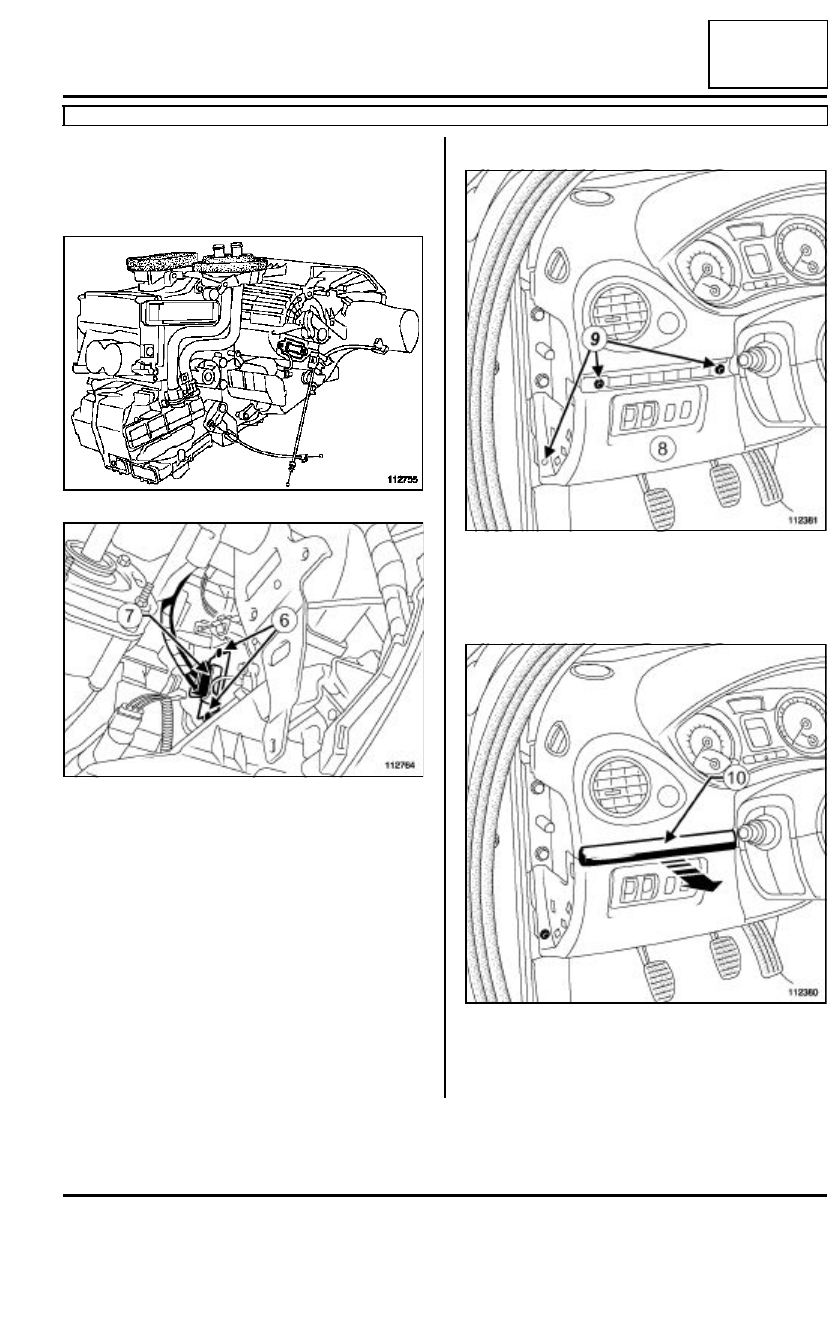

Cajetín de mando del grupo motoventilador del habitáculo: Extracción - Reposición

DIRECCIÓN A IZQUIERDA, y ACONDICIONADOR DE AIRE o CALEFACCIÓN NORMAL

61A

REPOSICIÓN

I - ETAPA DE REPOSICIÓN DE LA PIEZA
ESTUDIADA

Colocar:

- el cajetín de mando del GMV.

- los tornillos de fijación (6).

Conectar el conector  (7) del GMV.

II - ETAPA FINAL

Colocar:

- el cárter inferior (8),

- los tornillos de fijación (9) del cárter inferior.

Encajar:

- el embellecedor (10),

- el lateral.

112755

112764

112381

112380

61A

-

62

CALEFACCIÓN

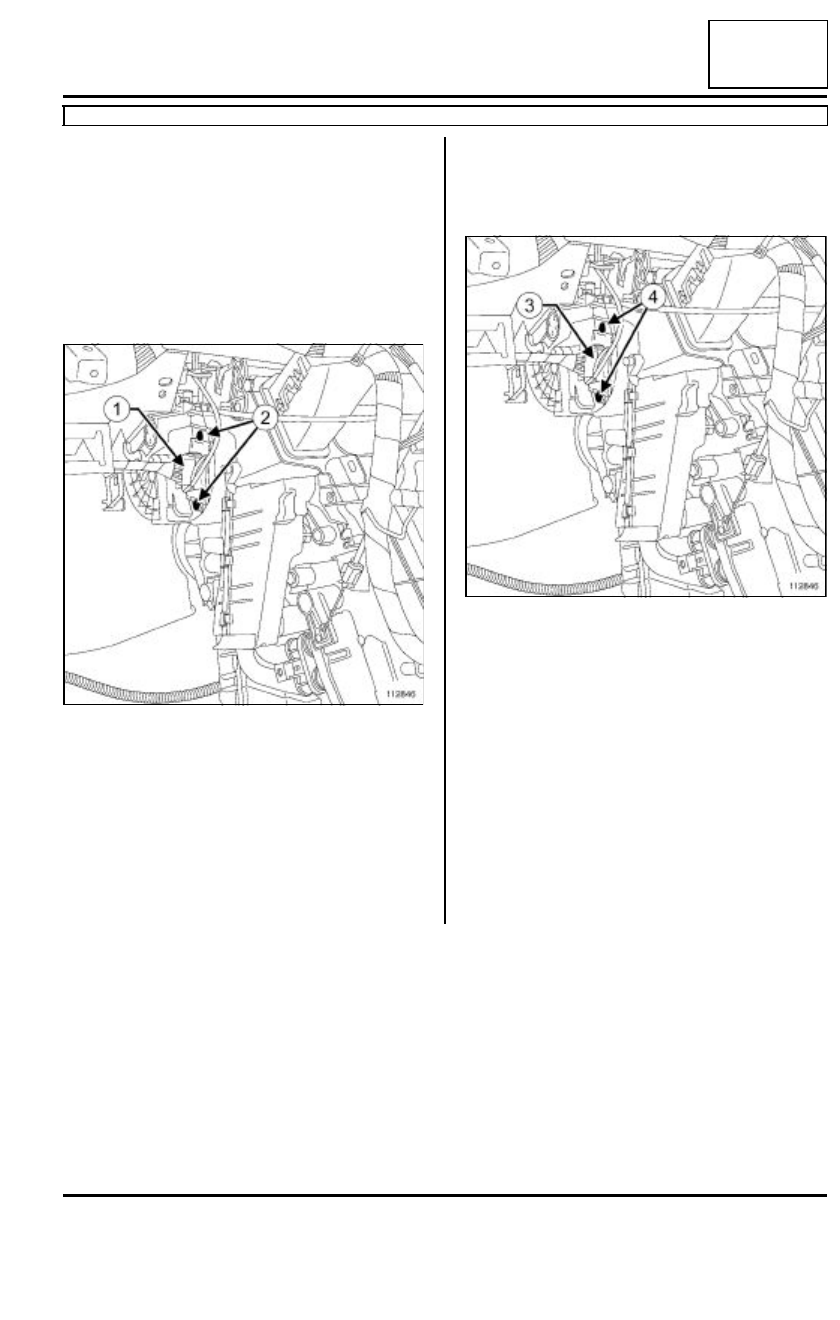

Cajetín de mando del grupo motoventilador del habitáculo: Extracción - Reposición

DIRECCIÓN A DERECHA, y ACONDICIONADOR DE AIRE o CALEFACCIÓN NORMAL

61A

EXTRACCIÓN

I - ETAPA DE PREPARACIÓN EN LA EXTRACCIÓN

Extraer el guardaobjetos (consultar MR393, 57A,
Accesorios interiores, portaobjetos: Extracción-
reposición).

II - ETAPA DE EXTRACCIÓN DE LA PIEZA
ESTUDIADA

Desconectar el conector (1) del módulo de mando
del GMV.

Extraer:

- los tornillos de fijación (2) del cajetín de mando del

GMV,

- el módulo de mando del GMV.

proceder a la sustitución del módulo de mando del
GMV (consultar NT6015A, Reparación de los ca-
bleados eléctricos).

REPOSICIÓN

I - ETAPA DE REPOSICIÓN DE LA PIEZA
ESTUDIADA

Colocar:

- el módulo de mando del GMV,

- los tornillos de fijación (4) del cajetín de mando del

GMV.

Conectar el conector (3) del módulo de mando del
GMV.

II - ETAPA FINAL

Colocar el portaobjetos (consultar MR 393, 57A, Ac-
cesorios interiores, Portaobjetos: Extracción-re-
posición).

112846

112846
