Renault Clio. Manual - parte 263

61A

-

51

CALEFACCIÓN

Grupo motoventilador: Extracción - Reposición

DIRECCIÓN A IZQUIERDA

61A

II - ETAPA FINAL

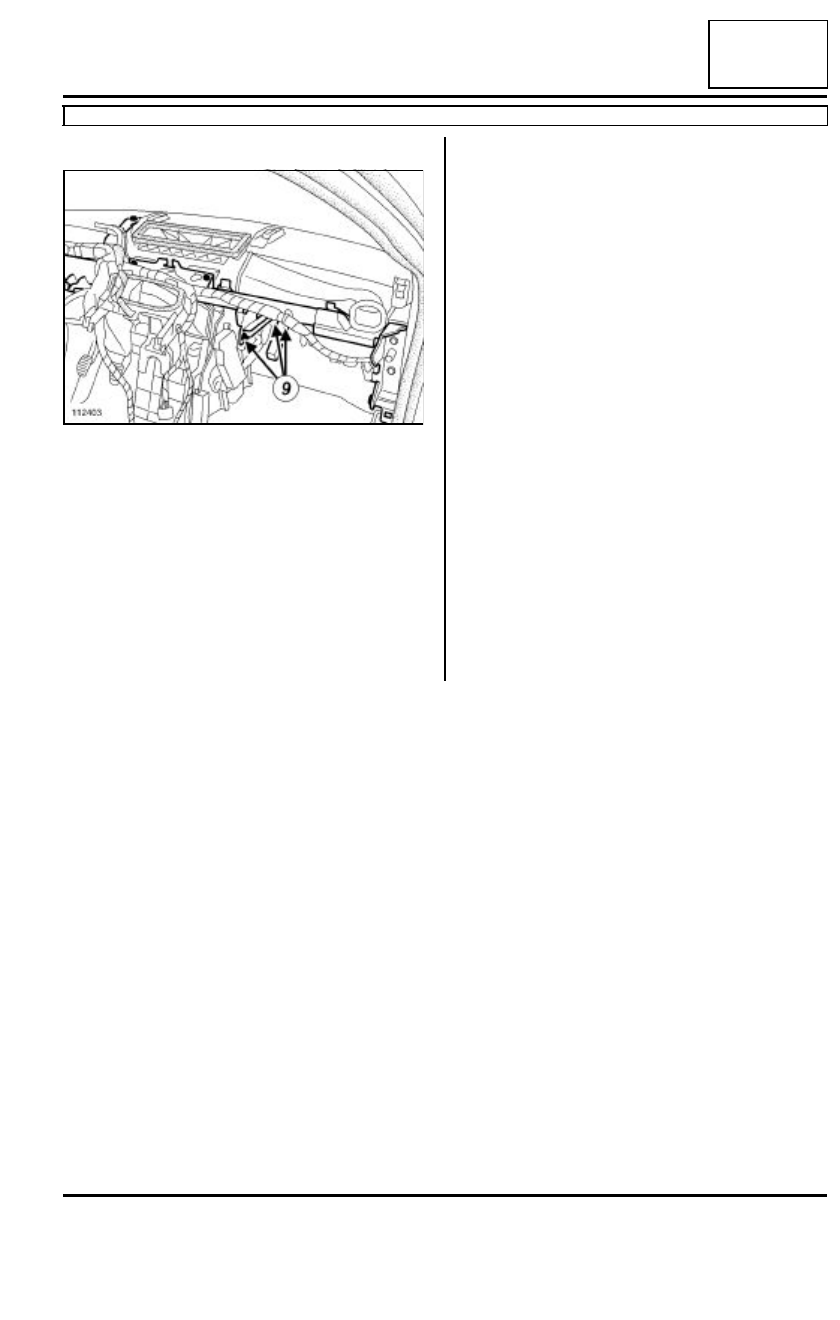

Colocar:

- la fijación del travesaño del tablero de a bordo,

- los tornillos (9) de la fijación del travesaño del table-

ro de a bordo,

- el conducto de distribución de aire pie delantero

derecho (consultar 61A, Calefacción, Conducto de
distribución de aire del pie delantero: Extracción -
Reposición,  página 61A-69),

- el portaobjetos (consultar MR 393 Carrocería,

57A, Accesorios interiores, Portaobjetos: Ex-
tracción - reposición).

112403

61A

-

52

CALEFACCIÓN

Grupo motoventilador: Extracción - Reposición

DIRECCIÓN A DERECHA

61A

EXTRACCIÓN

I - ETAPA DE PREPARACIÓN PARA LA
EXTRACCIÓN

Extraer:

- el volante (consultar Volante de dirección: Ex-

tracción - Reposición),

- el airbag frontal del conductor (consultar Airbag

frontal del conductor: Extracción - Reposición),

- las coquillas (consultar MR 393 Carrocería, 57A,

Accesorios interiores, Tablero de a bordo: Ex-
tracción-reposición),

- el cárter inferior del tablero de a bordo lado del con-

ductor (consultar MR 393 Carrocería, 57A, Acce-
sorios interiores, Tablero de a bordo:
Extracción - reposición).

Apartar la columna de dirección (consultar Columna
de dirección: Extracción - Reposición).

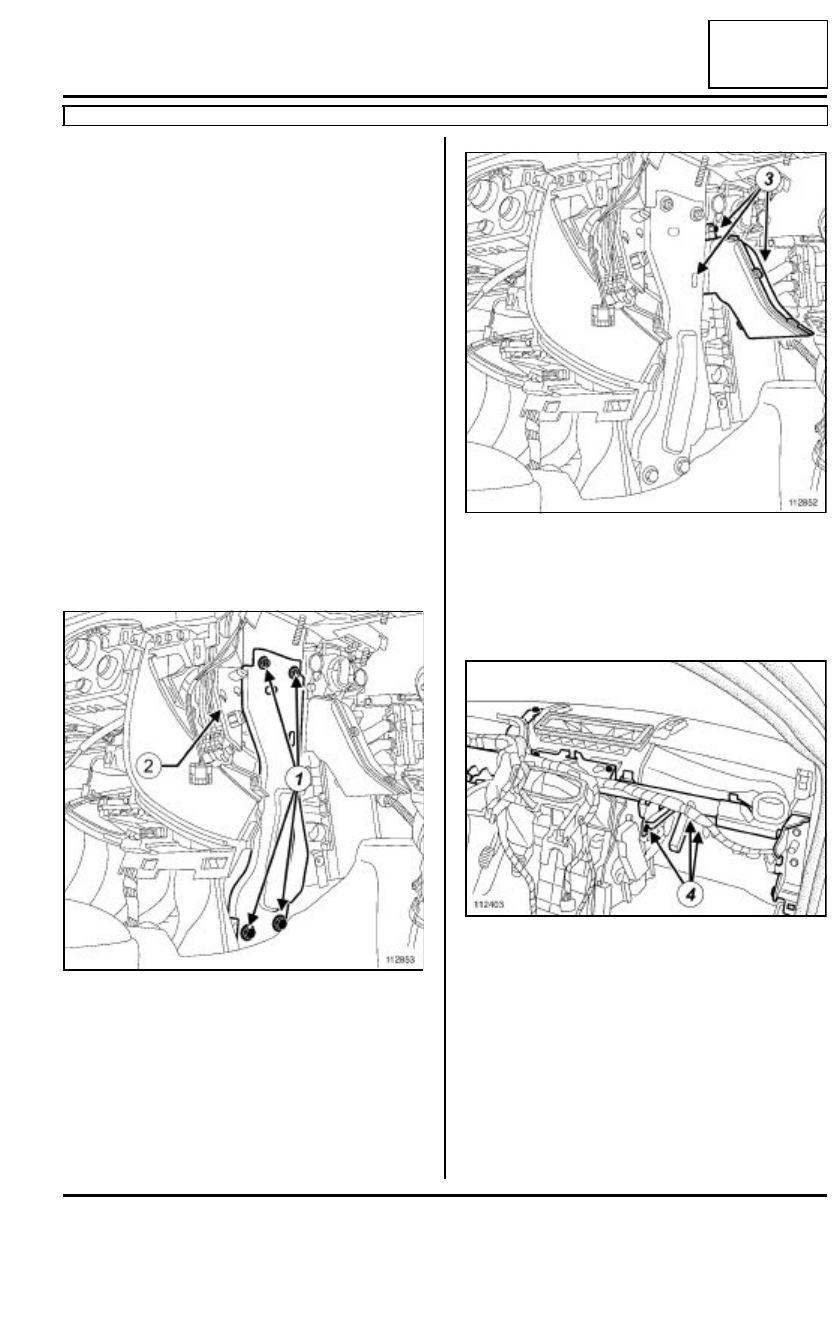

Soltar la caja de fusibles (2) de la placa de refuerzo
del travesaño del tablero de a bordo.

Extraer:

- los tornillos de fijación (1) de la placa de refuerzo

del travesaño del tablero de a bordo,

- la placa de refuerzo del travesaño del tablero de a

bordo.

Extraer:

- los tornillos de fijación (3) del conducto de distribu-

ción de aire pie delantero lado del conductor,

- el conducto de distribución de aire pie delantero

lado del conductor.

Extraer:

- los tornillos (4) de la fijación del travesaño del table-

ro de a bordo,

- la fijación del travesaño del tablero de a bordo.

112853

112852

112403

61A

-

53

CALEFACCIÓN

Grupo motoventilador: Extracción - Reposición

DIRECCIÓN A DERECHA

61A

II - ETAPA DE EXTRACCIÓN DE LA PIEZA
ESTUDIADA

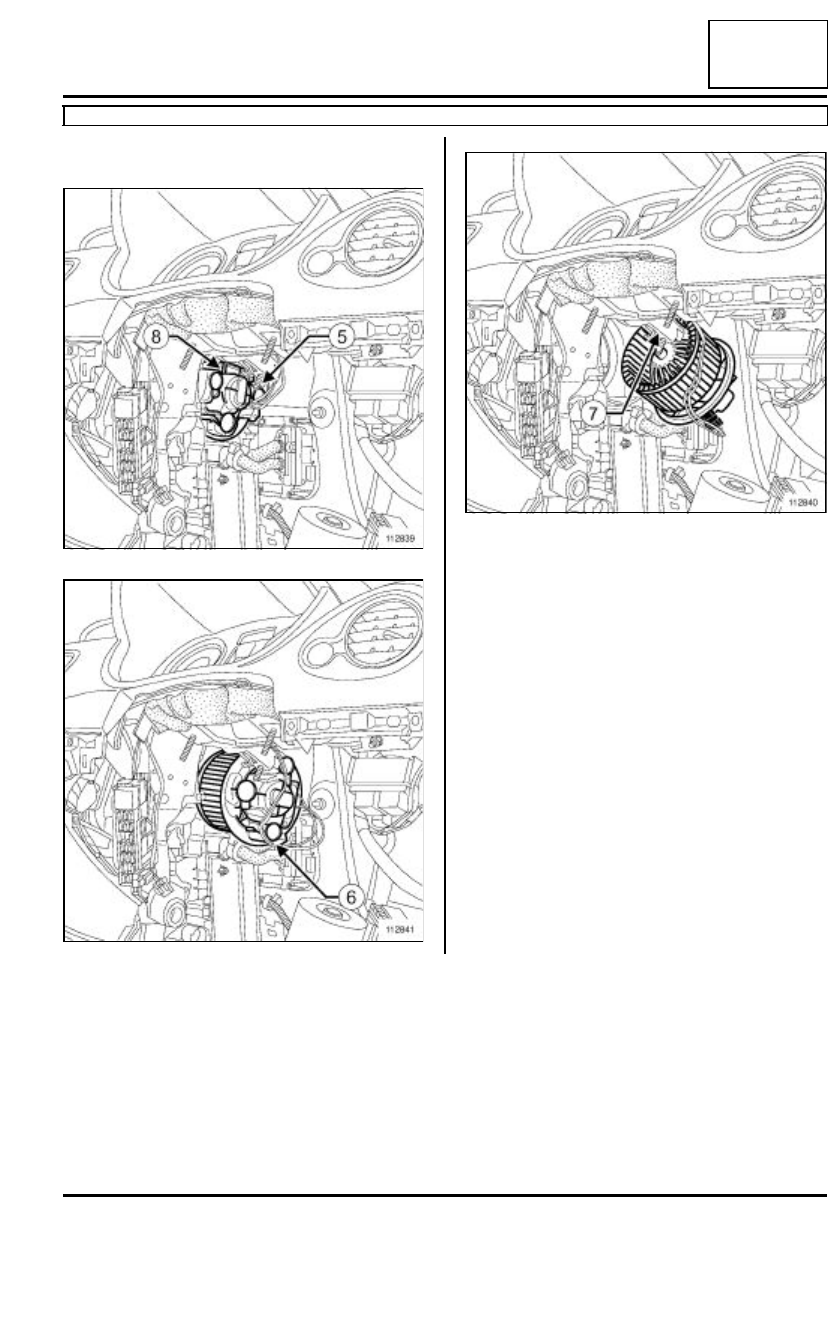

Desconectar el conector (8) del GMV.

Presionar la lengüeta (5).

Apartar ligeramente el GMV.

Girar el GMV para que la lengüeta esté hacia abajo
(6).

Girar el GMV alrededor del travesaño (7).

Extraer el GMV

112839

112841

112840

61A

-

54

CALEFACCIÓN

Grupo motoventilador: Extracción - Reposición

DIRECCIÓN A DERECHA

61A

REPOSICIÓN

I - ETAPA DE REPOSICIÓN DE LA PIEZA
ESTUDIADA

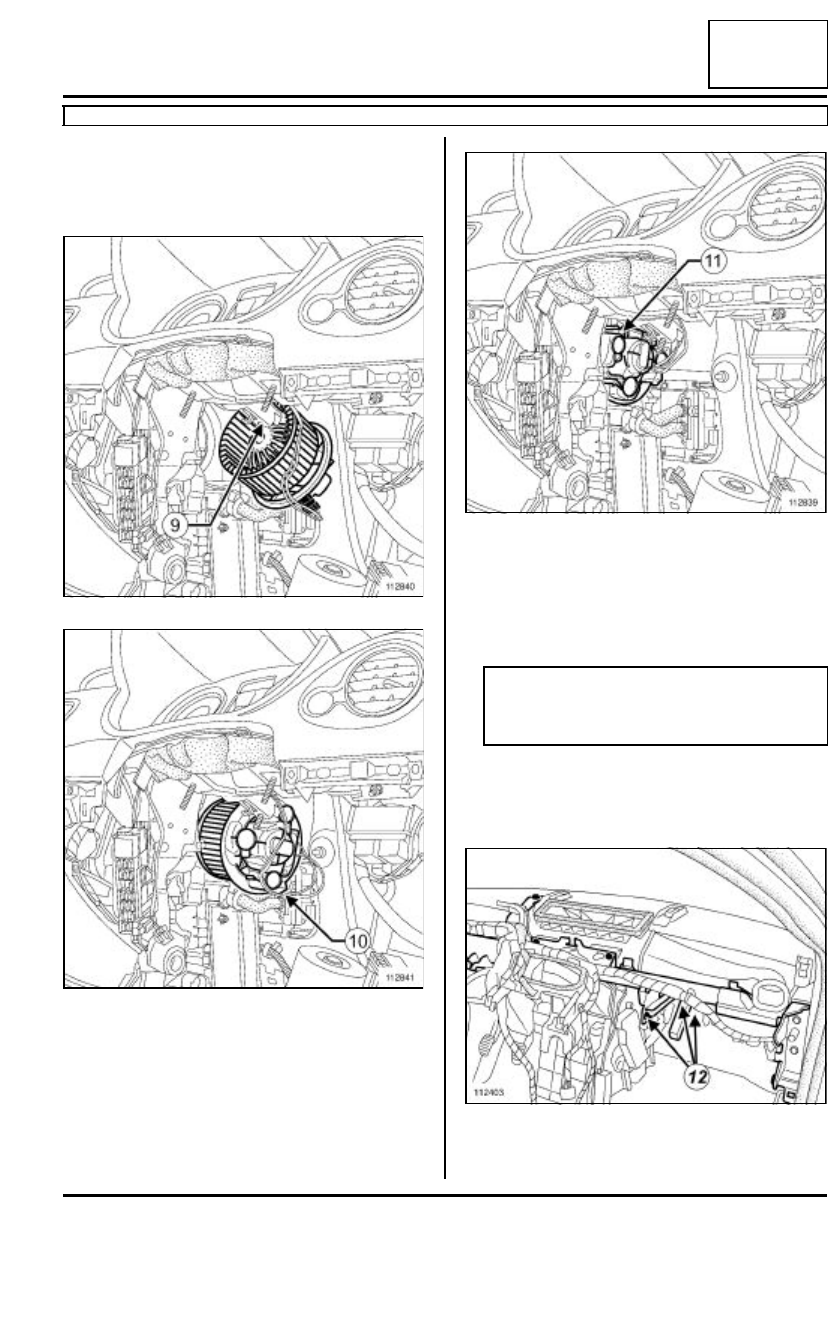

Girar el GMV alrededor del travesaño (9).

Girar el GMV para que la lengüeta esté hacia abajo
(10).

Colocar el GMV.

Conectar el conector (11) del GMV.

II - ETAPA FINAL

Colocar:

- la fijación del travesaño del tablero de a bordo,

112840

112841

112839

Nota:

En la reposición del GMV, un golpeteo confirma
su bloqueo.

112403
