Renault Clio. Manual - parte 262

61A

-

47

CALEFACCIÓN

Aerotermo: Extracción - Reposición

DIRECCIÓN A DERECHA

61A

II - ETAPA DE REPOSICIÓN DE LA PIEZA
ESTUDIADA

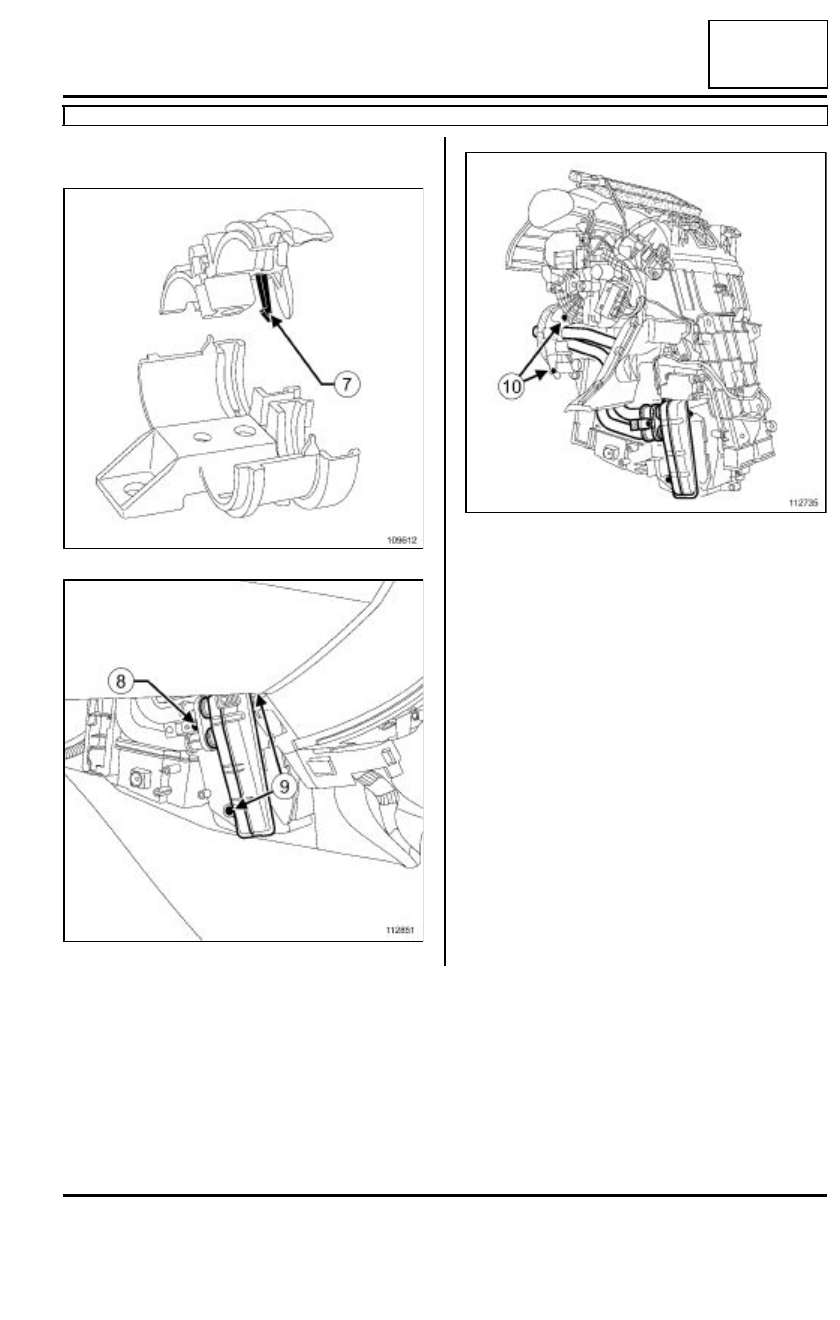

Colocar:

- la brida de sujeción (7) de los tubos del aerotermo

en el aerotermo,

- el aerotermo,

- los tornillos de fijación (9) del aerotermo,

- el tornillo de fijación (8) de la brida de sujeción de

los tubos del aerotermo en el aerotermo,

- los tornillos de fijación (10) de la brida de sujeción

de los tubos del aerotermo en el cajetín repartidor.

III - ETAPA FINAL

colocar la consola central (consultar MR 393 Carro-
cería, 57A, Accesorios interiores, Consola cen-
tral: Extracción - reposición).

Efectuar la puesta a nivel del líquido de refrigera-
ción.

Purgar el circuito de refrigeración.

Efectuar un control de estanquidad mediante el útil
(Ms. 554-07).

109612

112851

112735

61A

-

48

CALEFACCIÓN

Grupo motoventilador: Extracción - Reposición

DIRECCIÓN A IZQUIERDA

61A

EXTRACCIÓN

I - ETAPA DE PREPARACIÓN PARA LA
EXTRACCIÓN

Extraer:

- el portaobjetos (consultar MR 393 Carrocería,

57A, Accesorios interiores, Portaobjetos: Ex-
tracción-reposición),

- el conducto de distribución de aire pie delantero

derecho (consultar 61A, Calefacción, Conducto de
distribución de aire del pie delantero: Extracción -
Reposición,  página 61A-69),

Extraer:

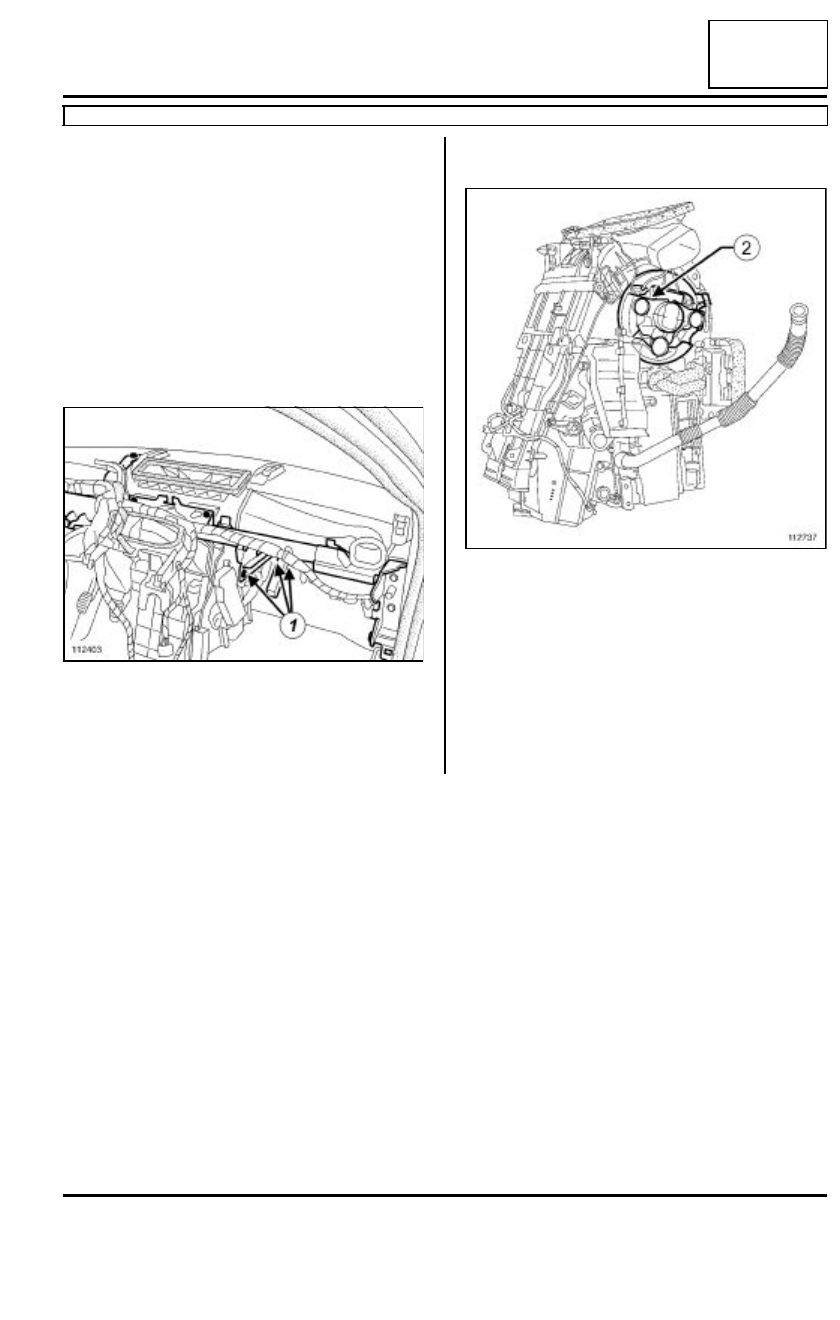

- los tornillos (1) de la fijación del travesaño del table-

ro de a bordo,

- la fijación del travesaño del tablero de a bordo.

II - ETAPA DE EXTRACCIÓN DE LA PIEZA
ESTUDIADA

Desconectar el conector (2) del GMV.

112403

112737

61A

-

49

CALEFACCIÓN

Grupo motoventilador: Extracción - Reposición

DIRECCIÓN A IZQUIERDA

61A

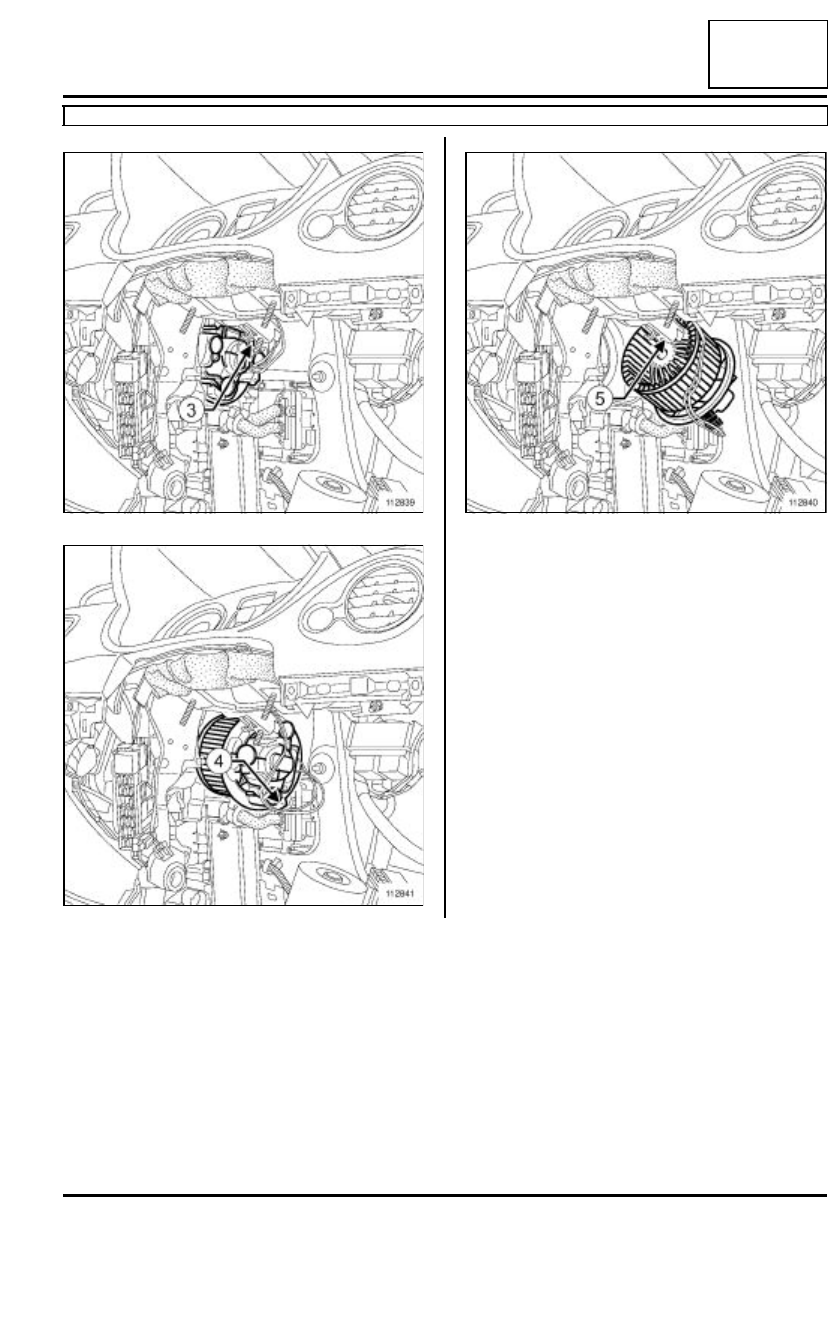

Presionar la lengüeta en (3).

Apartar ligeramente el GMV.

Girar el GMV para que la lengüeta esté hacia abajo
(4).

Girar el GMV alrededor del travesaño en (5).

Extraer el GMV.

112839

112841

112840

61A

-

50

CALEFACCIÓN

Grupo motoventilador: Extracción - Reposición

DIRECCIÓN A IZQUIERDA

61A

REPOSICIÓN

I - ETAPA DE REPOSICIÓN DE LA PIEZA
ESTUDIADA

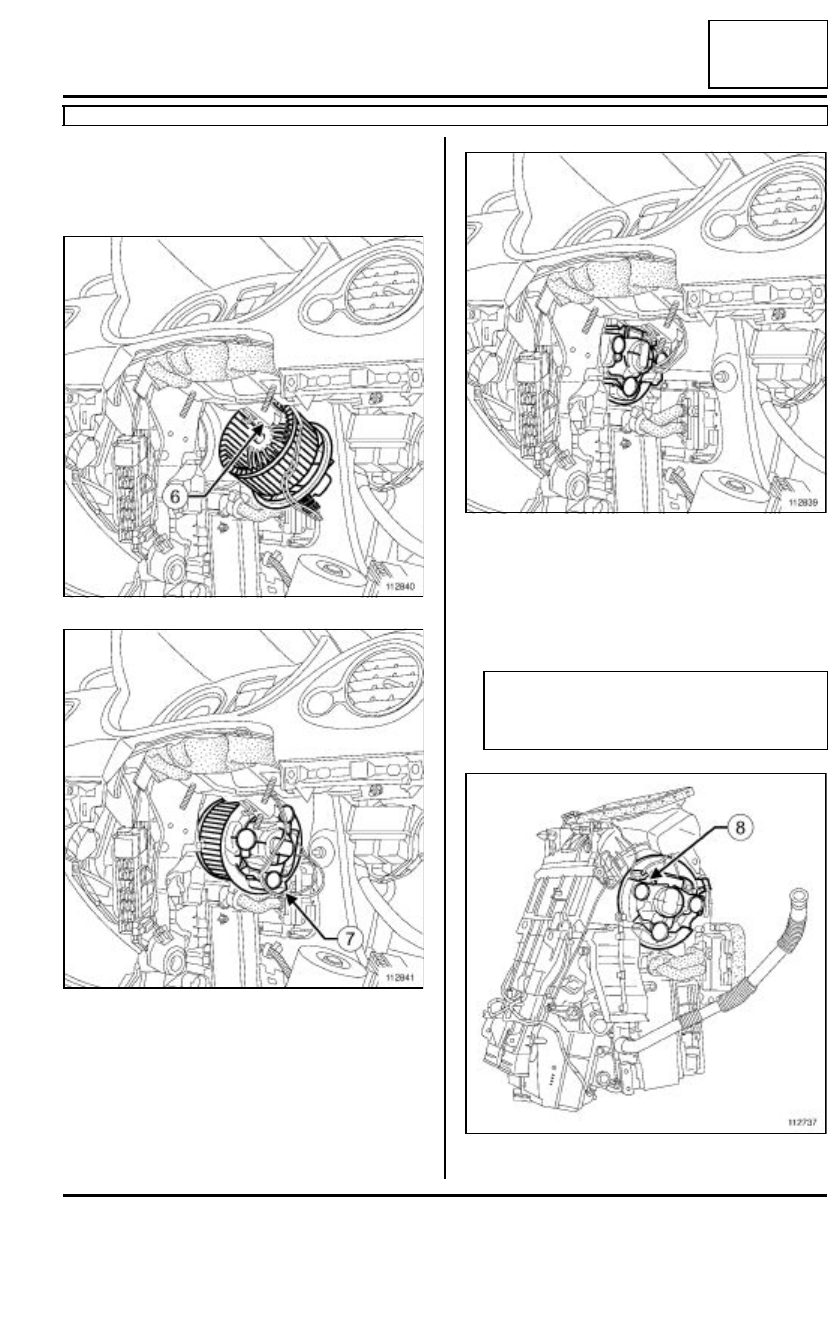

Girar el GMV alrededor del travesaño en (6).

Girar el GMV para que la lengüeta esté hacia abajo
(7).

Colocar el GMV.

Conectar el conector (8) del GMV.

112840

112841

112839

Nota:

En la reposición del GMV, un golpeteo confirma
su bloqueo.

112737
