61A

-

39

CALEFACCIÓN

Aerotermo: Extracción - Reposición

DIRECCIÓN A IZQUIERDA

61A

EXTRACCIÓN

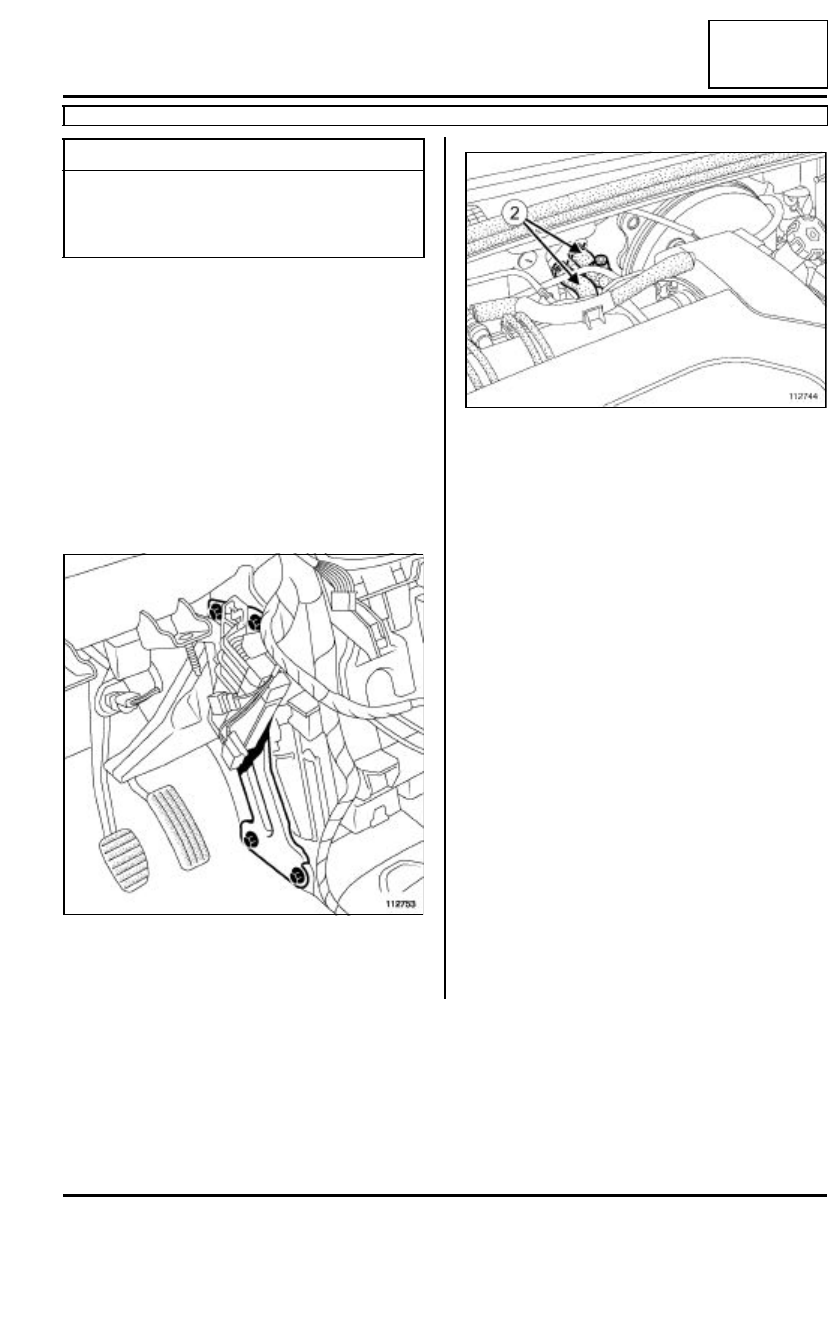

I - ETAPA DE PREPARACIÓN PARA LA
EXTRACCIÓN

Extraer:

- la consola central (consultar MR 393 Carrocería,

57A, Accesorios interiores, Consola central:
Extracción-reposición),

- el cárter inferior del tablero de a bordo lado del con-

ductor (consultar MR 393 Carrocería, 57A, Acce-
sorios interiores, Tablero de a bordo:
Extracción - reposición).

Quitar los tornillos de fijación (1) de la placa de re-
fuerzo de la viga del tablero de a bordo.

Poner una protección sobre la moqueta.

Poner pinzas-manguito (2).

Extraer los manguitos de las canalizaciones del ae-
rotermo.

Utillaje especializado indispensable

Ms. 554-07

Aparato para controlar
el circuito de refrigera-
ción y la válvula del
vaso de expansión

112753

112744

61A

-

40

CALEFACCIÓN

Aerotermo: Extracción - Reposición

DIRECCIÓN A IZQUIERDA

61A

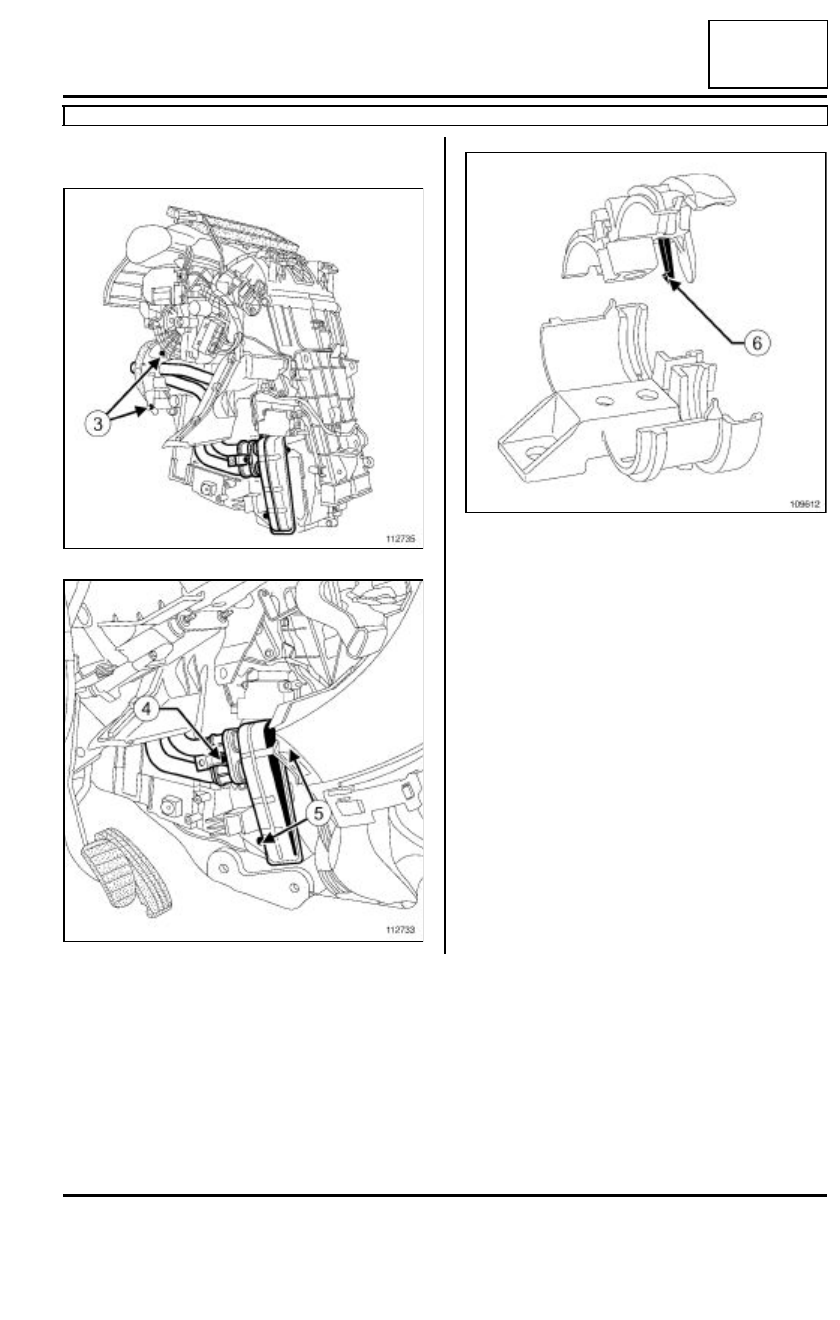

II - ETAPA DE EXTRACCIÓN DE LA PIEZA
ESTUDIADA

Extraer:

- los tornillos de fijación (3) de la brida de los tubos

del aerotermo en el cajetín repartidor,

- el tornillo de fijación (4) de la brida de los tubos en

el aerotermo,

- los tornillos de fijación (5) del aerotermo.

Colocar un recipiente para recuperar el líquido de re-
frigeración.

Apartar el aerotermo con sus canalizaciones.

Soltar la brida de sujeción (6) de los tubos del aero-
termo en el aerotermo.

Extraer el aerotermo.

112735

112733

109612

61A

-

41

CALEFACCIÓN

Aerotermo: Extracción - Reposición

DIRECCIÓN A IZQUIERDA

61A

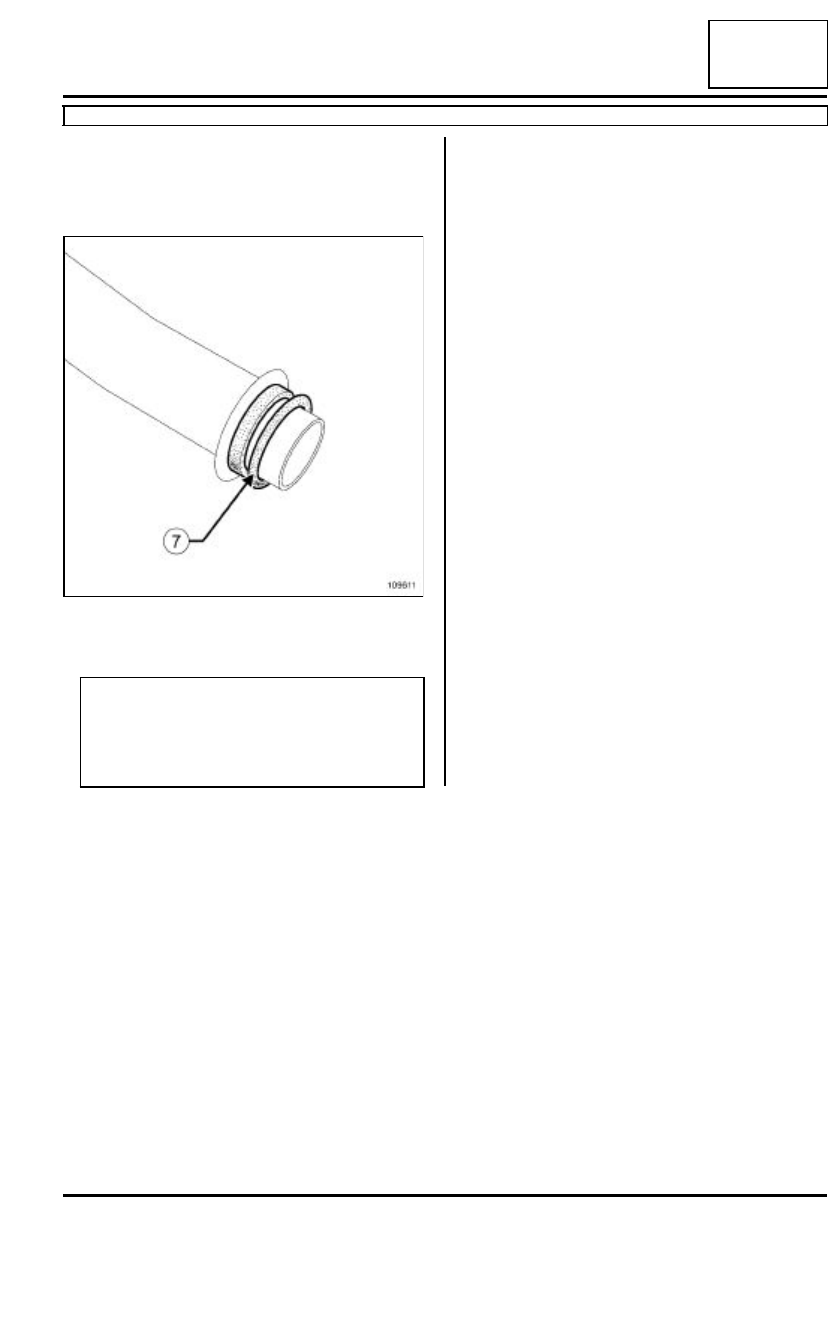

REPOSICIÓN

I - ETAPA DE PREPARACIÓN PARA LA
REPOSICIÓN

Sustituir las juntas de estanquidad (7) entre los tu-
bos de climatización y el aerotermo.

109611

ATENCIÓN

Para evitar riesgos de fuga, asegurarse, antes de
posicionar la nueva junta de estanquidad, de que
la superficie del tubo esté en buen estado. La
superficie debe estar limpia y sin rayas.

61A

-

42

CALEFACCIÓN

Aerotermo: Extracción - Reposición

DIRECCIÓN A IZQUIERDA

61A

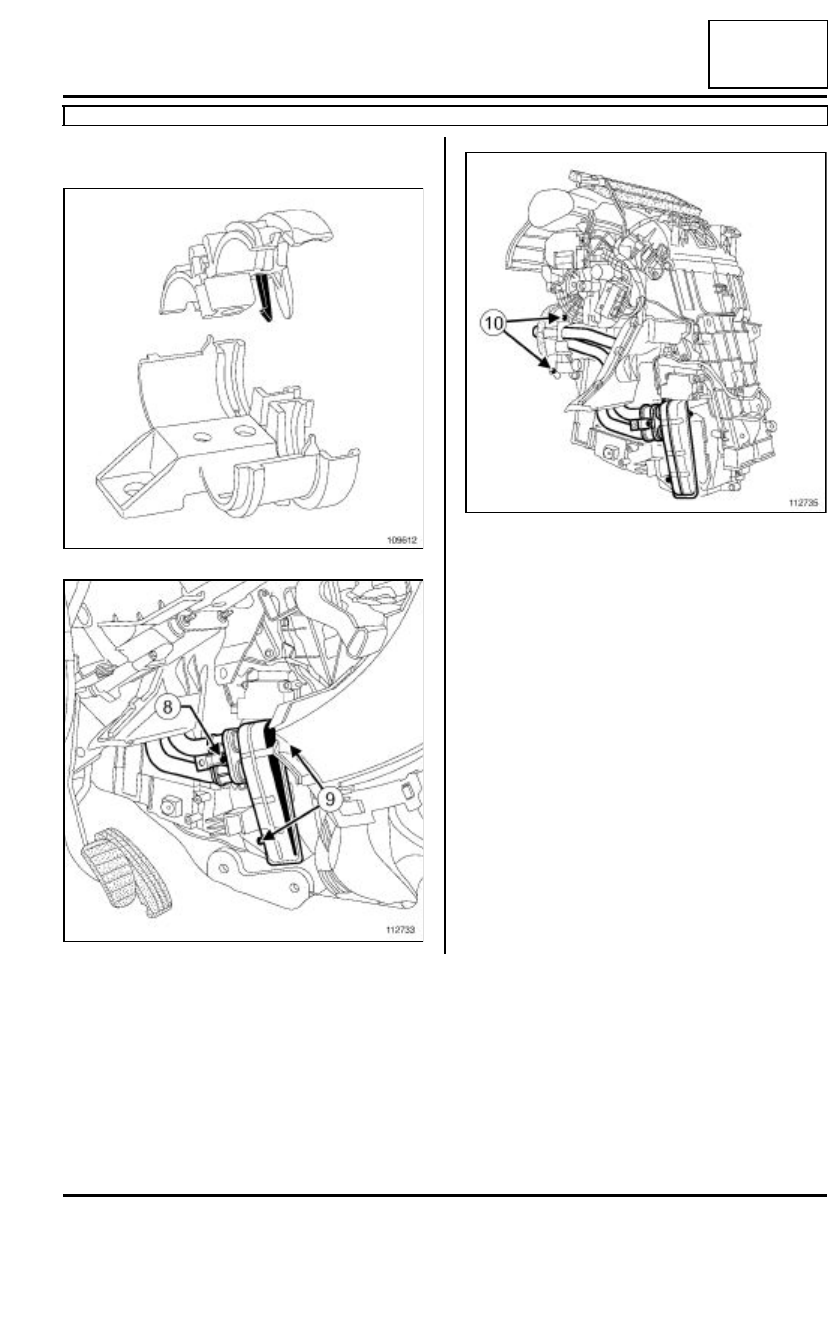

II - ETAPA DE REPOSICIÓN DE LA PIEZA
ESTUDIADA

Colocar:

- la brida de los tubos del aerotermo en el aerotermo,

- el aerotermo,

- los tornillos de fijación (9) del aerotermo,

- el tornillo de fijación (8) de la brida de los tubos del

aerotermo en el aerotermo,

- los tornillos de fijación (10) de la brida de los tubos

del aerotermo en el cajetín repartidor,

109612

112733

112735
