Renault Clio. Manual - parte 258

61A

-

31

CALEFACCIÓN

Cable de mezcla de aire: Extracción - Reposición

DIRECCIÓN A IZQUIERDA

61A

REPOSICIÓN

I - ETAPA DE REPOSICIÓN DE LA PIEZA
ESTUDIADA

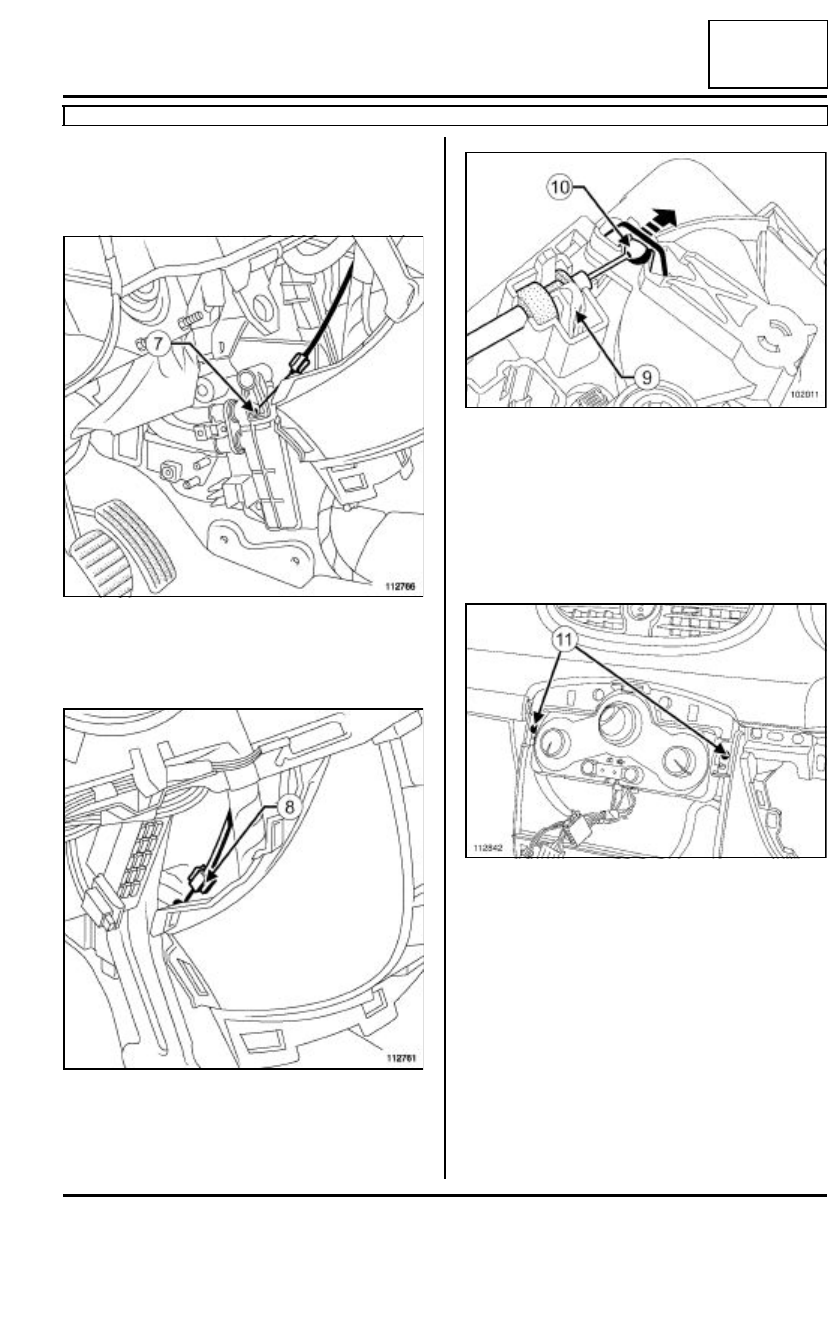

Colocar:

- el cable de mando de mezcla del aire,

- la rótula (7) en la mariposa de mezcla.

Encajar el freno de funda (8) del cajetín repartidor.

Colocar el cable de mando de mezcla del aire del
cuadro de mando de climatización.

Colocar la rótula (10).

Encajar el freno de funda en (9).

II - ETAPA FINAL

Colocar el cuadro de mando de climatización del ta-
blero de a bordo.

Poner los tornillos de fijación (11) del cuadro de
mando de climatización.

Conectar los conectores del guarnecido central.

Encajar el guarnecido central comenzando por la
parte superior.

Colocar:

- el autorradio "gama alta"(consultar Auto-radio

"gama alta": Extracción - Reposición),

- el autorradio "gama baja"(consultar Auto-radio

"gama baja": Extracción - Reposición),

112766

112761

102011

112842

61A

-

32

CALEFACCIÓN

Cable de mezcla de aire: Extracción - Reposición

DIRECCIÓN A IZQUIERDA

61A

- el cárter inferior del tablero de a bordo lado del con-

ductor (consultar MR 393 Carrocería, 57A, Acce-
sorios interiores, Tablero de a bordo:
Extracción-reposición),

- la consola central (consultar MR 393 Carrocería,

57A, Accesorios interiores, Consola central:
Extracción - reposición).

61A

-

33

CALEFACCIÓN

Cable de mezcla de aire: Extracción - Reposición

DIRECCIÓN A DERECHA

61A

EXTRACCIÓN

I - ETAPA DE PREPARACIÓN PARA LA
EXTRACCIÓN

Extraer:

- el autorradio "gama alta"(consultar Auto-radio

"gama alta": Extracción - Reposición),

- el autorradio "gama baja"(consultar Auto-radio

"gama baja": Extracción - Reposición).

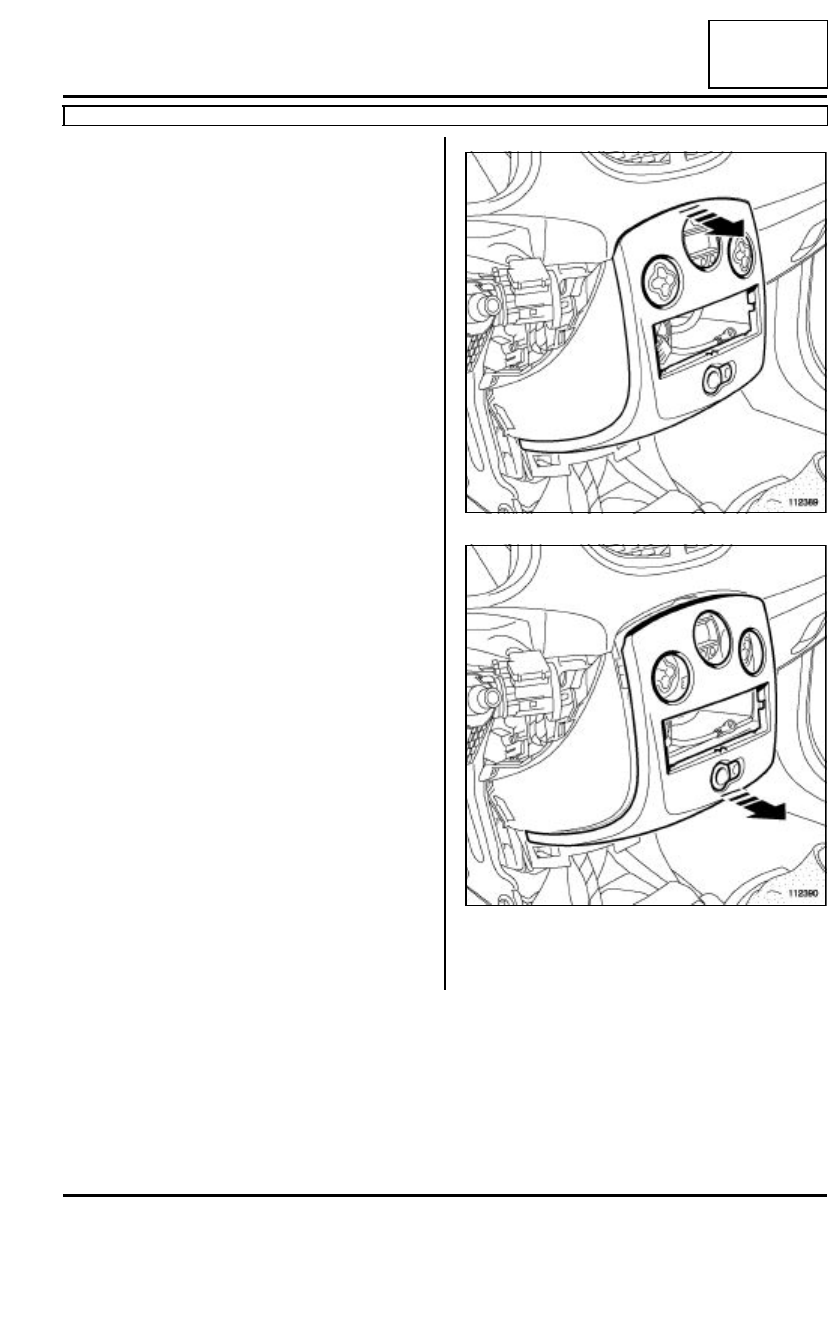

Soltar el guarnecido central comenzando por la par-
te superior.

Desconectar los conectores.

112389

112390

61A

-

34

CALEFACCIÓN

Cable de mezcla de aire: Extracción - Reposición

DIRECCIÓN A DERECHA

61A

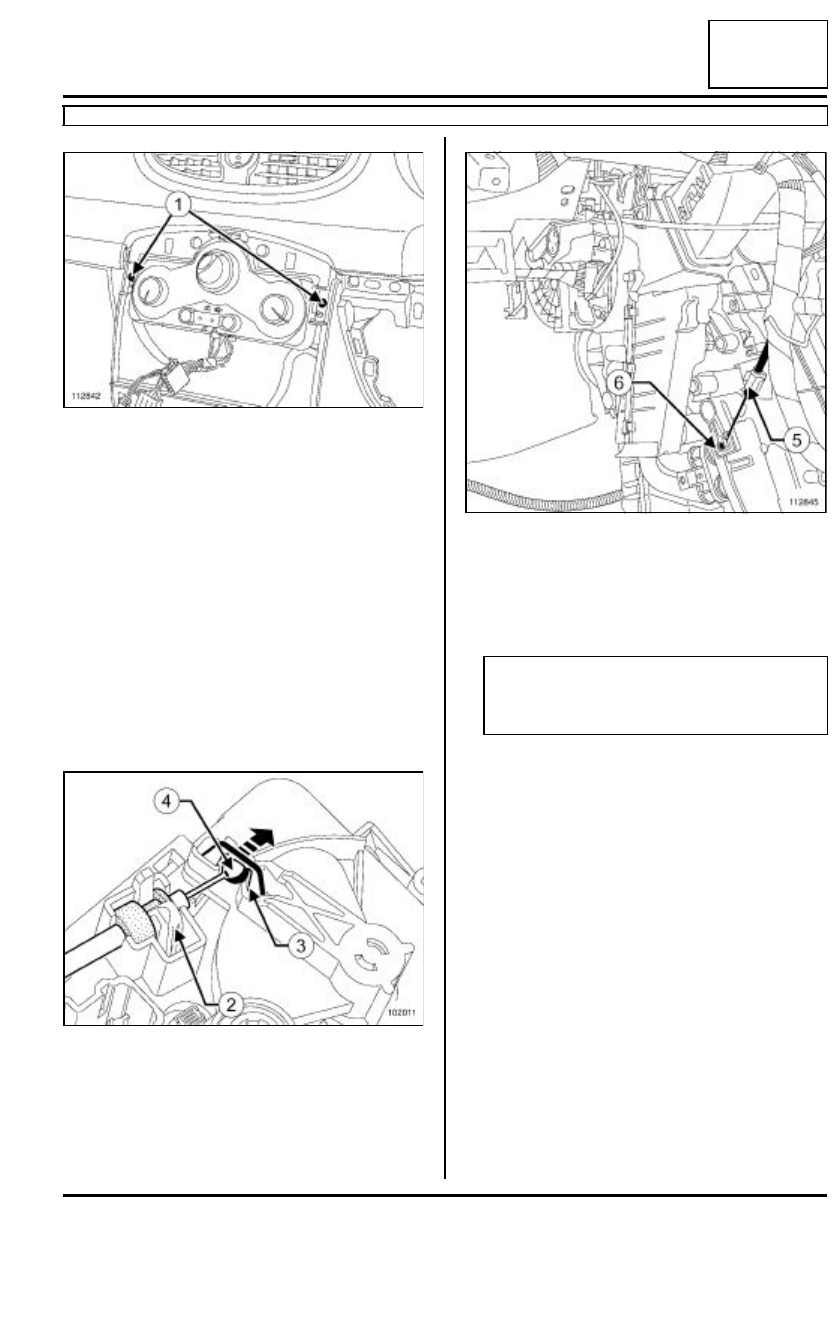

Quitar los tornillos de fijación (1) del cuadro de man-
do de climatización.

Apartar el cuadro de mando de climatización del ta-
blero de a bordo.

Extraer:

- la consola central (consultar MR 393 Carrocería,

57A, Accesorios interiores, Consola central:
Extracción-reposición),

- el portaobjetos (consultar MR 393 Carrocería,

57A, Accesorios interiores, Portaobjetos: Ex-
tracción - reposición).

II - ETAPA DE EXTRACCIÓN DE LA PIEZA
ESTUDIADA

Extraer el cable de mando de mezcla del aire del
cuadro de mando de climatización.

Desencajar en (2).

Separar la patilla (3).

Extraer la rótula (4).

Soltar el freno de funda (5) del cajetín repartidor.

Extraer:

- la rótula (6) en la mariposa de mezcla,

- el cable de mando de mezcla del aire.

112842

102011

112845

Nota:

Marcar el paso del cable de mando de mezcla
del aire.
